Cách chọn đường kính ống gió nhựa HDPE theo lưu lượng

Ống gió nhựa HDPE ngày càng được sử dụng nhiều trong hệ thống cấp khí tươi, câu hỏi “đường kính ống bao nhiêu là vừa?” là rất quan trọng ảnh hưởng đến chi phí đầu tư ban đầu, và việc sử dụng sau này
Ống quá nhỏ → gió rít, ồn, tụt áp.
Ống quá lớn → tốn vật tư, chiếm chỗ, thi công khó hơn.

Bài viết này giúp bạn hiểu mối liên hệ giữa lưu lượng – đường kính – độ ồn, kèm bảng tra nhanh cho các cỡ ống gió nhựa phổ biến (D75, D90, D110, D160, D200), để bạn có thể ước lượng rất nhanh đường kính phù hợp cho hệ thống khí tươi.

1. Lưu lượng, vận tốc gió và đường kính ống gió

Đầu tiên, cần thống nhất 3 khái niệm: Vận tốc gió v, tiết diện ống A, lưu lượng gió Q

• Vận tốc gió v (m/s):
  • Tốc độ không khí di chuyển trong ống.

  • Vận tốc càng cao → ma sát, tổn thất áp và tiếng ồn càng lớn.

• Tiết diện ống A (m²):
  • Với ống tròn:  A=(π×d2)/4

A Tiết diện (diện tích mặt cắt ngang) của ống

d: Là đường kính ống tính bằng m

π (Pi): Là hằng số, xấp xỉ 3.14159

Vi dụ: Giả sử chúng ta cần tính tiết diện của ống gió tròn HDPE D110 (tức là đường kính d = 110 mm) ra đơn vị mét vuông (m2) để tính toán lưu lượng gió.

1. Đổi đơn vị:
   • d = 110 mm = 0.11 m
2. Áp dụng công thức (theo đường kính):
   • A = (π* 0.112)/4
   • A = 0.0095 m2

Như vậy, tiết diện của ống D110 là khoảng 0.0095m2

• Lưu lượng gió Q:
  “Q” là ký hiệu tiêu chuẩn cho Lưu lượng gió (hay còn gọi là Lưu lượng không khí, Airflow Rate).

Đây là công thức cốt lõi của ngành HVAC, liên kết trực tiếp với tiết diện ống (A) mà chúng ta nhắc đến ở trên:

Q = V * A

Giải thích công thức

V (Vận tốc gió): Là tốc độ di chuyển của dòng không khí bên trong ống, được tính bằng m/s (mét/giây)

A (Tiết diện): Là diện tích mặt cắt ngang của ống, tính bằng m2 (mét vuông)

Q (Lưu lượng gió): Là thể tích không khí di chuyển qua mặt cắt (tiết diện) của ống trong một đơn vị thời gian, được tính bằng đơn vị là m3/s (mét khối/giây). Trong ngành HVAC Q thường không dùng m3/s vì nó quá lớn. Thay vào đó, sẽ dùng m3/h (mét khối/giờ) Thường gọi là CMH (Cubic Meters per Hour). hoặc CFM (Cubic Feet per Minute — feet khối/phút).

Để quy đổi từ công thức chuẩn sang đơn vị m3/h, chúng dùng công thức sau:

Q = V * A * 3600

Ví dụ: chúng ta lại tính lưu lượng cho ống có đường kính D110, có tiết điện A = 0.0095m2

Bây giờ, giả sử anh cần thiết kế cho dòng khí chạy trong ống đó với vận tốc V = 5 m/s (đây là vận tốc phổ biến cho ống gió nhánh cấp).

1. Tính lưu lượng theo m3/s
   • Q = V * A
   • Q = 5 m/s * 0.0095 m2= 0.0475 m3/s
2. Đổi lưu lượng sang m3/h (CMH):
   • Q (m3/h) = 0.0475 *3600=171 m3/h

Như vậy, một ống D110 cho gió chạy với vận tốc 5 m/s sẽ cung cấp được lưu lượng gió là 171 CMH.

Từ công thức này, chúng ta cũng có thể dễ dàng suy ra vận tốc gió (V) nếu biết lưu lượng (Q), hoặc tính ra tiết diện (A) nếu biết Q và V.

2. Độ ồn và vận tốc gió – vì sao không nên “ép ống”?

Độ ồn trong ống không chỉ đến từ tiếng kêu của động cơ quạt, mà còn từ dòng khí chuyển động trong ống:

• Ống quá nhỏ nhưng ép chạy lưu lượng lớn → vận tốc gió tăng mạnh →
  • Dòng khí nhiễu loạn hơn,

  • Tăng tổn thất áp,

  • Tạo tiếng rít, ù, đặc biệt ở các điểm trở lực cao như co/cút.

• Ống vừa đủ hoặc hơi dư diện tích → vận tốc thấp hơn →
  • Gió đi êm hơn,

  • Quạt làm việc nhẹ hơn,

  • Hệ thống bền và ổn định hơn.


Gợi ý dải vận tốc êm cho ống tròn khí tươi:

• Phòng ngủ, phòng học: khoảng 2 – 3 m/s

• Phòng khách, văn phòng: khoảng 2,5 – 4 m/s

• Đoạn trục chính: có thể cho lên 4 – 5 m/s (nếu chấp nhận ồn hơn một chút)

Để chọn vận tốc đi trong ống chính xác hơn tham khảo bài viết: Hướng dẫn tính vận tốc gió trong đường ống gió và cửa gió theo tiêu chuẩn ASHRAE tại đây: https://siscom.vn/tinh-van-toc-gio-trong-duong-ong-gio-va-cua-gio/

3. Các bước chọn đường kính ống gió tươi

Để chọn đường kính ống gió tươi, chúng ta thực hiện qua 3 bước đây là quy trình chuẩn trong thiết kế HVAC:

Bước 1: Xác định lưu lượng gió tươi (Q)

Đây là bước đầu vào quan trọng nhất. Anh cần biết chính xác cần bao nhiêu gió tươi. Lưu lượng này được xác định dựa trên tiêu chuẩn thiết kế (ví dụ: TCVN 5687:2024 hoặc ASHRAE 62.1).

• Cách tính Q:
  • Theo số người: Ví dụ, văn phòng cần 20 m3/h cho mỗi người.
  • Theo diện tích sàn: Ví dụ, sảnh chung cần 1 m3/h cho mỗi m2 sàn.
  • Theo số lần trao đổi không khí (ACH): Ví dụ, phòng họp yêu cầu 4 “Air Changes per Hour”.
• Đơn vị: Thường tính bằng m3/h (hoặc CMH).

Bước 2: Chọn vận tốc gió (V) theo tiêu chuẩn

Đây là bước quyết định thiết kế quan trọng nhất. Chúng ta sẽ chọn một vận tốc gió mong muốn dựa trên vị trí của ống gió.

• Tại sao phải chọn?
  • Vận tốc cao (V > 10 m/s): Ống nhỏ hơn (tiết kiệm vật tư, không gian), nhưng gây tiếng ồn lớn và tổn thất áp suất cao (tốn điện cho quạt).
  • Vận tốc thấp (V < 5 m/s): Ống êm ái, ít tổn thất, nhưng ống sẽ rất to (tốn vật tư, tốn không gian lắp đặt).
• Vận tốc gió tươi khuyến nghị (tham khảo):
  • Cửa hút gió tươi (Louver): 2.0 – 5.0 m/s
  • Ống gió chính (Main ducts): 6.0 – 10.0 m/s
  • Ống gió nhánh (Branch ducts): 4.0 – 6.0 m/s

Bước 3: Tính tiết diện

Tiết diện ống A (m²):

Với ống tròn:  A=(π×d2)/4

A Tiết diện (diện tích mặt cắt ngang) của ống

d: Là đường kính ống tính bằng m

π (Pi): Là hằng số, xấp xỉ 3.14159

Ví dụ: cần 100 m³/h, muốn v = 3 m/s thì A = 0,00926 m²

Bước 4: Tính đường kính tương đương D

Từ A đã tính, bạn tính ra D (m), sau đó đổi sang mm.

Tuy nhiên, việc này hơi mất thời gian nếu làm tay, nên chúng tôi đưa ra bảng tra đường kính chuẩn cho ống gió HDPE theo bảng dưới đây

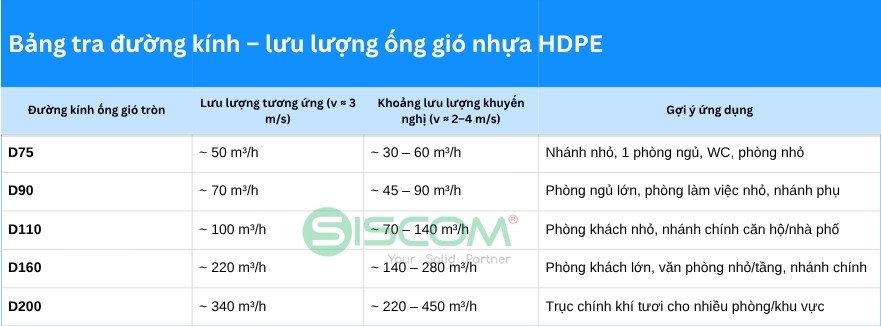

4. Bảng tra nhanh đường kính ống và lưu lượng

Dưới đây là bảng tra nhanh cho một số đường kính ống tròn phổ biến trong hệ thống khí tươi (HDPE/ống tròn):

Chú ý: Lưu lượng là xấp xỉ, tính theo dải vận tốc 2 – 4 m/s. Bạn có thể dùng cột “Lưu lượng ổn định khoảng (v ≈ 3 m/s)”

Cách dùng bảng:

1. Xác định Q m³/h cần cho nhánh.

2. Chọn thiết bị có khoảng lưu lượng bao trùm Q.

3. Kiểm tra lại với yêu cầu ồn:
   • Nếu phòng cần hoạt động êm ái, có thể chọn lên đường kính lớn hơn.

   • Nếu đoạn đó là trục kỹ thuật ít ảnh hưởng tới người ở, có thể chấp nhận dùng đường kính nhỏ hơn (tăng vận tốc lên một chút).

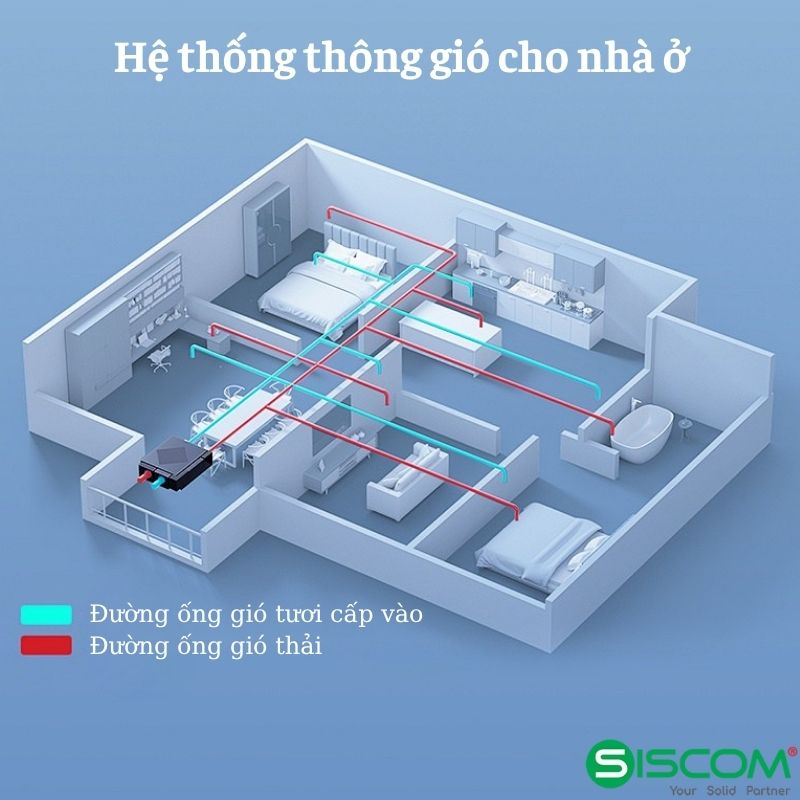

5. Ví dụ thực tế cho căn hộ chung cư 2 phòng ngủ

Giả sử một căn hộ chung cư có:

• Phòng ngủ 1: cần ~60 m³/h khí tươi

• Phòng ngủ 2: cần ~60 m³/h

• Phòng khách + bếp: cần ~120 m³/h

• Tổng lưu lượng quạt: 240 m³/h


Ta có thể chọn:

• Nhánh vào phòng ngủ 1: D75 hoặc D90

  • 60 m³/h, xem bảng: D75 (30–60) là vừa chạm, nếu muốn êm hơn chọn D90.

• Nhánh vào phòng ngủ 2: tương tự phòng ngủ 1.

• Nhánh vào phòng khách: D110

  • 120 m³/h, nằm gọn trong khoảng 70–140 m³/h của D110.

• Đoạn trục từ quạt đến ngã 3 phân nhánh:

  • Tổng 240 m³/h → D160 (140–280) là hợp lý cho vận tốc êm;

  • Nếu đoạn trục rất ngắn, có thể cân nhắc D160 hoặc D200 tùy không gian.


Kết quả: hệ thống dùng ống gió nhựa D160 làm trục chính, sau đó rẽ ra D110, D90, D75; vận tốc nằm trong dải êm, độ ồn dễ kiểm soát.

6. Kết luận

Để chọn đường kính ống gió tươi theo lưu lượng chúng ta phải tính toán đến nhiều yếu tố, để hệ thống hoạt động hiệu quả, vận hành êm ái, và việc chọn đường kính ống gió tươi không phải đoán “ước chừng”, mà chúng ta phải  dựa trên:

• Lưu lượng yêu cầu (m³/h),

• Dải vận tốc gió mục tiêu (theo mức ồn mong muốn)

• Và bảng tra nhanh các đường kính chuẩn.


Từ đó, bạn dễ dàng chọn được ống D75, D90, D110, D160, D200… phù hợp.

Nếu bạn đang dùng ống gió nhựa HDPE cho hệ thống khí tươi và muốn:

• Chọn đúng đường kính cho từng tuyến,

• Tối ưu độ ồn,

• Và có bản vẽ sơ đồ tuyến ống gọn gàng,


👉 Bạn có thể tham khảo thêm ống gió nhựa HDPE do SISCOM cung cấp
hoặc gửi sơ đồ mặt bằng/nhu cầu lưu lượng cho kỹ sư để được tư vấn miễn phí phương án & đường kính ống.
