Hướng dẫn thi công ống gió vải cho hệ thống HVAC

Bài viết này cung cấp hướng dẫn chi tiết về quy trình thi công ống gió vải cho hệ thống HVAC sử dụng phương pháp treo bằng dây cáp thép và thanh ray. Nội dung bao gồm việc giới thiệu các linh kiện cần thiết, các kiểu treo phổ biến như hàng đơn hoặc hàng kép, và cách chế tạo các giá đỡ cố định tại công trình. Người dùng sẽ tìm thấy danh sách các dụng cụ thi công chuyên dụng cùng công thức tính toán số lượng phụ kiện chính xác cho từng dự án. Các bước triển khai được minh họa trực quan từ khâu đo đạc, khoan lỗ đến việc căng dây cáp và hiệu chỉnh hệ thống để đảm bảo tính thẩm mỹ. Mục tiêu của hướng dẫn là giúp đội ngũ kỹ thuật nắm vững kỹ thuật lắp đặt nhằm tối ưu hóa hiệu suất thông gió và độ bền của sản phẩm.

Các phương pháp lắp đặt hệ thống ống gió vải

Tùy thuộc vào đường kính ống gió và yêu cầu cho từng dự án khác nhau, hệ thống được tính toán chọn phương pháp treo khác nhau, có 2 phương pháp treo chính là:

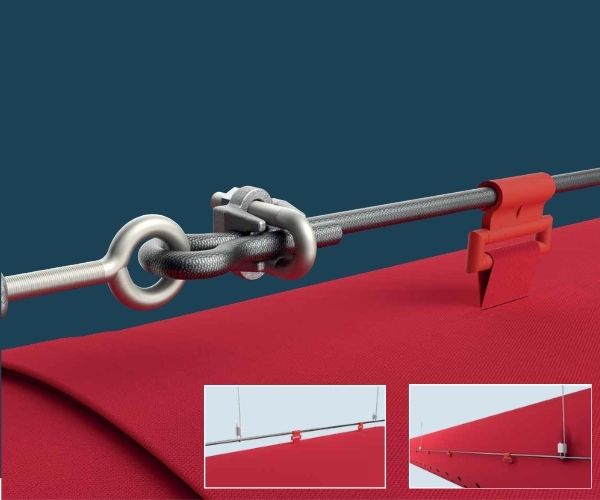

1.Lắp đặt bằng cáp thép

Đây là hệ thống treo sử dụng cáp thép phổ biến, được chia thành các loại dựa trên số hàng cáp và vị trí treo (tính theo hướng mặt đồng hồ).

Treo cáp đơn: Ống gió được treo ở vị trí 12 giờ. Phương pháp này rất đơn giản và thực dụng, thường được sử dụng cho các đường ống nhỏ hoặc những nơi không yêu cầu cao về tính thẩm mỹ

Treo cáp đôi: Đây là phương thức thông dụng nhất, giúp việc lắp đặt chắc chắn và đẹp mắt. Thông thường ốc treo được bố trí ở hướng 2 giờ và 10 giờ, hoặc hướng 3 giờ và 9 giờ. Đối với vị trí 2 và 10 giờ, nếu đường kính ống lớn hơn 800mm sẽ dùng móc treo chịu tải, dưới 800mm sẽ dùng móc treo nhỏ

Treo nhiều hàng cáp: Ứng dụng tùy theo chiều rộng của ống gió (thường áp dụng cho ống gió tiết diện chữ nhật hoặc ống gió bảo ôn), khoảng cách giữa mỗi hàng cáp treo không được vượt quá 500mm

Để căng dây cáp, hệ thống sử dụng các loại giá đỡ như giá đỡ tam giác, giá đỡ thanh thẳng cố định lên cấu trúc của tòa nhà (trần, dầm, vách tường)

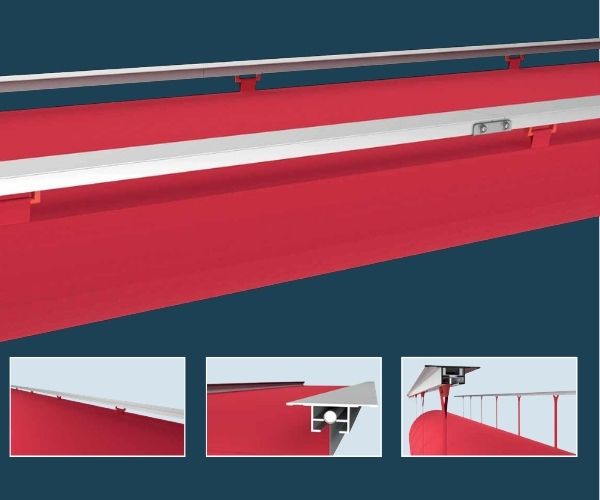

2. Lắp đặt bằng thanh ray

Ống gió được gắn và trượt trên các hệ thống ray treo (có thể là ray đơn hoặc ray đôi)

Lắp đặt bằng thanh trượt / thanh định hình dạng ống. Dùng các thanh định hình đặc biệt để treo và neo giữ đường ống

Các dụng cụ thi công hệ thống ống gió vải

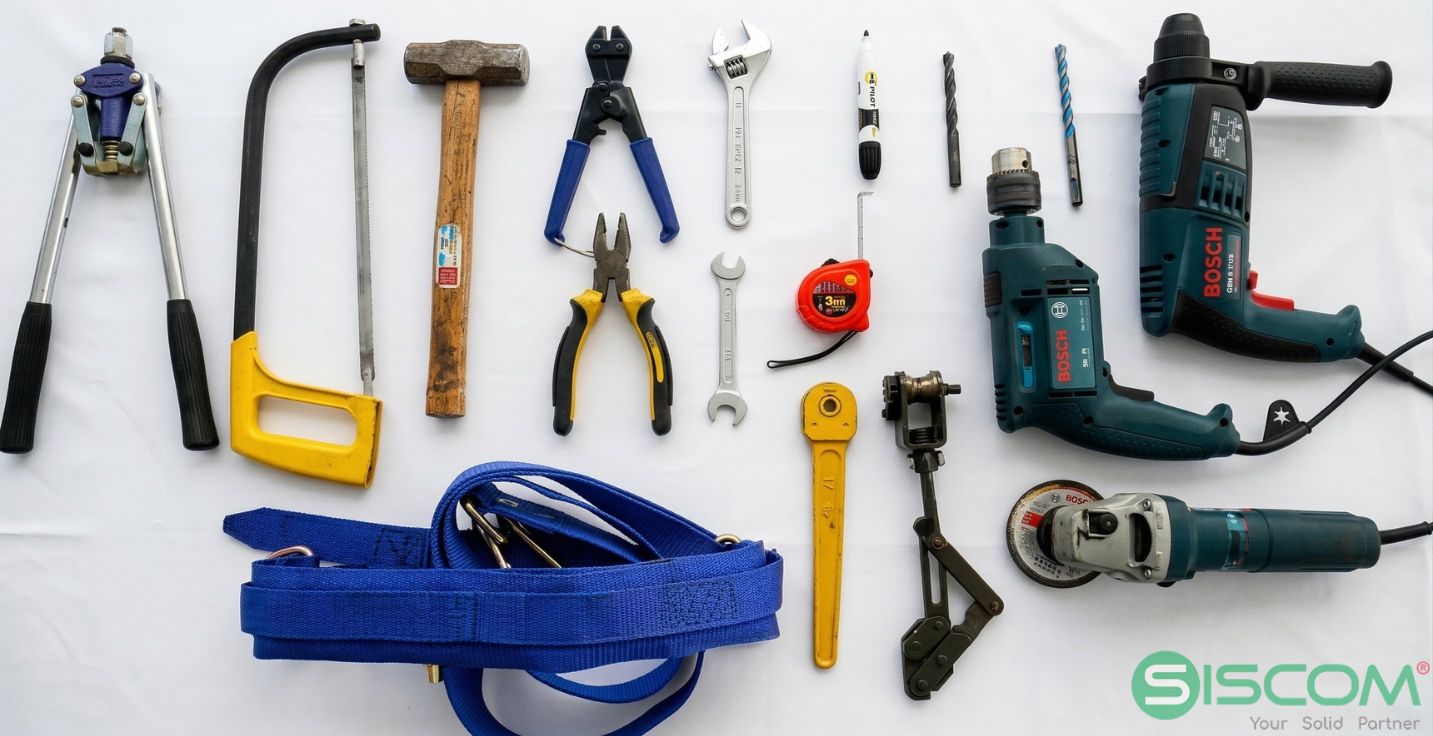

Để lắp đặt hệ thống ống gió vải, bạn cần chuẩn bị một danh sách các dụng cụ thi công cơ bản và các loại phụ kiện, vật tư đặc thù. Dưới đây là chi tiết những thứ cần thiết:

Máy khoan: dùng để khoan tường và gắn bu lông nở cố định giá đỡ, trong khi máy khoan tay dùng để khoan lỗ trên giá đỡ và liên kết đinh tán giữa ống gió vải với các đầu nối ống tôn mạ kẽm

Kìm cắt cáp: Chuyên dụng để cắt đứt các sợi cáp thép chính vì cáp thép thường rất khó cắt bằng kìm thông thường

Búa, Kìm, và Cờ lê: Búa dùng để cố định giá đỡ; kìm dùng để kéo cáp thép và lắp kẹp cáp; cờ lê dùng để vặn chặt ốc ở giá đỡ và siết chặt các kẹp cáp

Dụng cụ căng cáp: Rất quan trọng để kéo căng cáp thép, đảm bảo hệ thống đường ống thẳng và đẹp mắt

Súng rút đinh tán thủ công: Sử dụng ở các điểm kết nối giữa hệ thống ống vải với ống nối bằng tôn mạ kim loại

Dụng cụ đo lường và đánh dấu: Thước cuộn để đo kích thước và định vị; bút lông  để đánh dấu vị trí và ghi chép số liệu

Thiết bị hỗ trợ thi công trên cao: Do lắp đặt hệ thống thông gió thường ở trên cao, bạn cần chuẩn bị dây đai an toàn, rulo cuộn dây điện dài, giàn giáo hoặc xe nâng điện (thay thế giàn giáo) để đảm bảo an toàn và thuận tiện

Vật tư chính và phụ kiện

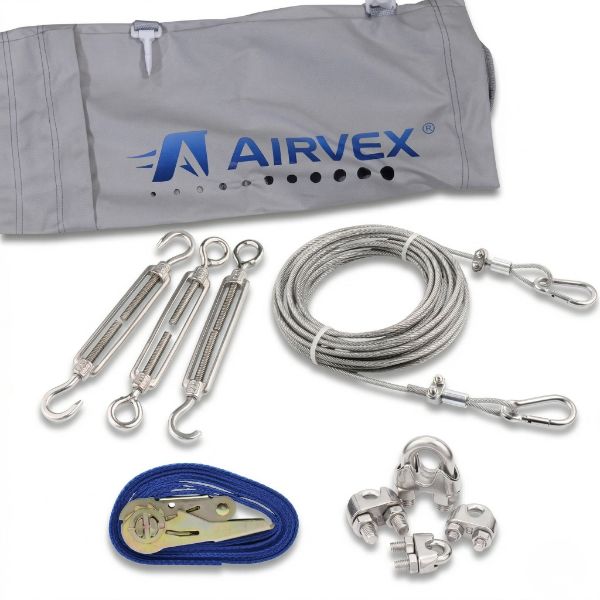

Vật tư chính của hệ thống: Bao gồm bản thân các đoạn ống vải (ống thẳng, đầu nối đầu vào, nắp bịt đầu cuối) và các khớp nối như cút chữ T, cút góc, ống chuyển bậc. Ngoài ra còn có các cụm điều khiển như van gió (loại PAD, ACD), bộ lọc, và hộp tĩnh áp

Phụ kiện treo và neo giữ:

Cáp thép: Hệ thống thường dùng cáp chính 5mm và cáp treo phụ 2mm. Độ dài của cáp chính thường được tính bằng 1,15 lần chiều dài thực tế của ống, trong khi cáp treo 2mm được bố trí trung bình cứ 8 mét một điểm treo

Tăng đơ: Dùng để điều chỉnh độ căng của dây cáp. Đối với đường ống dài dưới 15m, mỗi hàng cáp cần 1 tăng đơ; nếu ống dài trên 15m, mỗi hàng cáp cần 2 tăng đơ

Bu lông vòng/Móc treo: Cần 2 chiếc cho mỗi hàng cáp của mỗi ống

Ốc siết cáp/Kẹp cáp: Mỗi hàng cáp chính cần sử dụng 5 chiếc (lưu ý số lượng này không bao gồm kẹp cáp ở các điểm treo phụ; mỗi điểm treo phụ cần thêm 2 kẹp cáp)

Phụ kiện do đội thi công tự chuẩn bị tại hiện trường: Bao gồm các loại bu lông nở, ốc vít cố định và đặc biệt là vật liệu làm giá đỡ. Giá đỡ thường được chế tạo từ thép góc (thép V), thép chữ U (thép hình máng) hoặc thép hộp vuông tùy thuộc vào chiều cao treo và kích thước của hệ thống

Các bước lắp đặt hệ thống ống gió vải

Hệ thống ống gió vải chỉ nên được tiến hành lắp đặt khi khu vực công trường đã đảm bảo vệ sinh, các hạng mục xây dựng cơ bản và thiết bị liên quan đã hoàn tất lắp đặt xong; đặc biệt là sau khi đã dọn dẹp sạch bụi cát, sơn, bụi mài bóng và các mảnh vụn xây dựng. Thời điểm lắp đặt tối ưu nhất là sau khi toàn bộ không gian phòng đã được tổng vệ sinh

Dưới đây là các bước và nguyên tắc quan trọng trong quá trình lắp đặt và hiệu chỉnh hệ thống ống gió vải cho

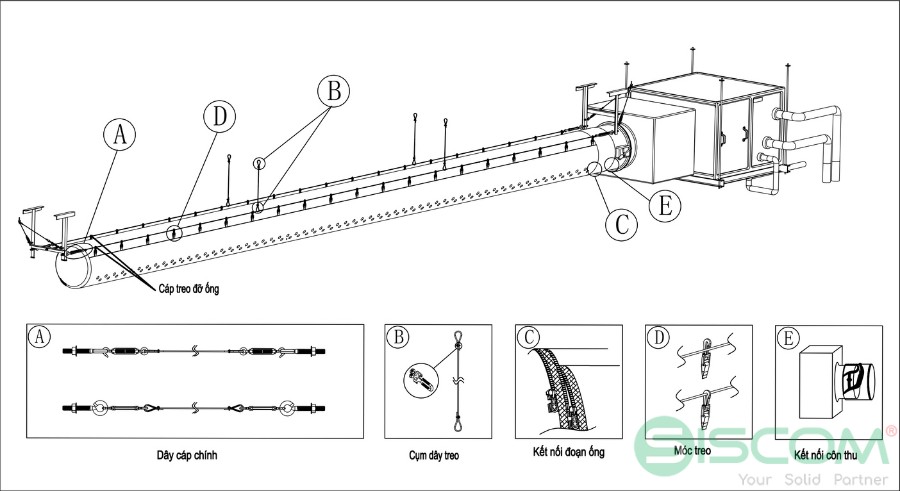

Bước 1: Chuẩn bị và lắp đặt hệ thống cáp treo

Sử dụng bu-lông nở (expansion bolts) để cố định các bộ phận treo lên trần hoặc tường

Thiết lập hệ thống treo bao gồm dây cáp chính 5mm và các dây cáp treo phụ 2mm kết hợp với móc treo (hanger), bu-lông vòng (eye bolt) và tăng đơ (turnbuckle). Khoảng cách tiêu chuẩn giữa các dây cáp treo 2mm là 7 mét

Bước 2: Vệ sinh hệ thống ống gió cứng trước khi kết nối

Trước khi kết nối hệ thống ống gió vải, bắt buộc phải làm sạch hệ thống ống gió bằng tôn (iron sheet air duct)

Nên bật quạt để thổi bay các mảnh vụn hoặc rác thải xây dựng bên trong ống gió tôn. Việc này nhằm đảm bảo hiệu suất vệ sinh và ngăn chặn bụi bẩn làm tắc nghẽn hệ thống ống gió vải

Bước 3: Kết nối và treo ống gió vải

Kết nối các đoạn ống gió vải với nhau bằng hệ thống khóa kéo (zipper connection)

Treo ống lên hệ thống cáp và đặc biệt lưu ý sử dụng khóa cáp (wire lock) để khóa chặt móc treo cuối cùng, nhằm ngăn chặn tình trạng ống gió bị co rút lại

Đảm bảo ống gió được bố trí dọc theo toàn bộ hệ thống treo ở trạng thái duỗi thẳng, tuyệt đối không được để xuất hiện các nếp gấp ở đoạn giữa đường ống

Bước 4: Khởi động và hiệu chỉnh hệ thống

Bật quạt để bơm phồng đường ống của hệ thống ống gió vải

Trong quá trình hiệu chỉnh, áp suất khởi động của tủ cấp gió phải được chia thành 2-3 mức (ví dụ: 100Pa, 200Pa) và phải tăng dần dần lên đến mức áp suất làm việc. Việc tăng áp từ từ giúp tránh làm hỏng phần cuối của hệ thống do áp suất cao tức thời gây ra

Những lưu ý khi lắp đặt ống gió vải

Để hệ thống ống gió vải lắp đặt đúng kỹ thuật, đảm bảo độ thẩm mỹ, hoạt động bền bỉ, chúng ta cần lưu ý những điều sau:

Phải vệ sinh sạch ống gió kim loại trước khi kết nối với ống vải (có thể dùng quạt thổi để đẩy hết rác xây dựng bên trong ra ngoài). Việc này giúp ngăn ngừa bụi bẩn làm tắc nghẽn các lỗ khuếch tán trên bề mặt vải

Khi bắt đầu khởi động, áp suất tĩnh bên trong ống nên được điều chỉnh tăng dần qua 2-3 cấp độ (ví dụ từ 100Pa lên 200Pa) cho đến khi đạt áp suất làm việc định mức.

Đường kính ngoài của cổ ống kim loại nên nhỏ hơn đường kính ống vải từ 10mm đến 30mm

Chiều dài cổ ống kim loại tối thiểu là 200mm

Tổng kết

Việc thi công và lắp đặt hệ thống ống gió vải trong hệ thống HVAC không chỉ đơn thuần là treo mắc vật tư, mà là một quy trình kỹ thuật đòi hỏi sự chính xác từ khâu tính toán phụ kiện đến việc hiệu chỉnh áp suất vận hành. Tuân thủ nghiêm ngặt các bước hướng dẫn — đặc biệt là việc vệ sinh hệ thống ống cứng trước khi kết nối và tăng áp suất dần dần khi khởi động, sẽ quyết định trực tiếp đến tuổi thọ của vải và hiệu suất khuếch tán khí của toàn bộ công trình.

Một hệ thống được lắp đặt đúng kỹ thuật không chỉ mang lại sự an toàn, thẩm mỹ cao mà còn giúp chủ đầu tư tối ưu hóa chi phí vận hành và bảo dưỡng trong dài hạn. Hy vọng những hướng dẫn chi tiết trên sẽ là tài liệu tham khảo hữu ích cho đội ngũ kỹ thuật trong quá trình triển khai dự án thực tế.
