Tấm Lót Ống Đồng

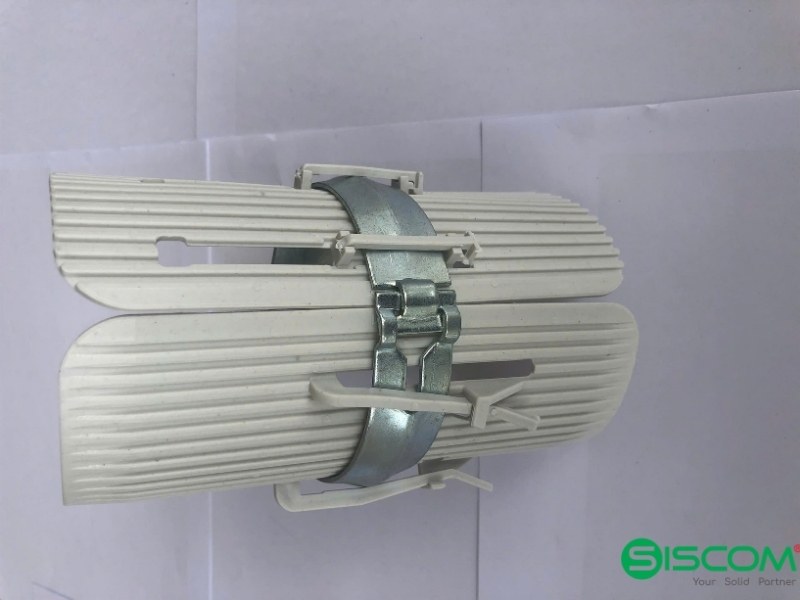

Tấm lót ống đồng (gối đỡ bảo ôn) là phụ kiện cơ điện chuyên dụng dùng để cách nhiệt và nâng đỡ hệ thống ống đồng dẫn gas lạnh hoặc nước chilled water tại các vị trí treo giá đỡ trần hoặc tường.

Giải pháp ngăn chặn hiện tượng cầu nhiệt đọng sương hệ thống HVAC bằng tấm lót ống đồng

Tại vị trí các điểm treo đỡ đường ống cơ điện, sự tiếp xúc trực tiếp giữa đai thép chịu lực và ống đồng lạnh luôn tiềm ẩn rủi ro đọng sương cục bộ gây hư hại kết cấu trần thạch cao.

Để xử lý triệt để hiện tượng đọng sương cục bộ tại điểm treo giá đỡ, việc sử dụng tấm lót ống đồng chế tạo từ Polyurethane (PU) Foam tỷ trọng cao hoặc cao su lưu hóa siêu cứng là yêu cầu bắt buộc trong các tiêu chuẩn thiết kế M&E hiện đại. Thiết bị cách nhiệt này tạo ra một lớp đệm trung gian có hệ số dẫn nhiệt cực thấp (≤ 0.036 W/m.K tại 0°C), ngăn dòng nhiệt lạnh truyền từ môi chất bên trong ống qua lớp bảo ôn để tiếp xúc trực tiếp với đai treo bằng thép bên ngoài. Sự kết hợp giữa gối đỡ PU Foam và đai treo ống đồng điều hoà giúp phân bổ đều tải trọng uốn, chống rung động cơ học và cách ly hoàn toàn hiện tượng cầu nhiệt cơ điện.

Thông số kỹ thuật và dải quy cách gối đỡ bảo ôn PU Foam

Quy cách của tấm lót ống đồng được thiết kế tương thích hoàn hảo với độ dày lớp bảo ôn cách nhiệt tiêu chuẩn (13mm, 19mm, 25mm, 32mm, 50mm) và dải đường kính ngoài của ống đồng từ phi 6.35mm (1/4″) đến phi 105mm (4-1/8″).

Bảng dải kích thước tiêu chuẩn gối đỡ bảo ôn PU Foam hãng SISCOM

Chú thích kỹ thuật: Toàn bộ bề mặt ngoài của gối đỡ PU Foam được bọc sẵn một lớp màng nhôm tăng cường (Alu Foil) gia cường lưới thủy tinh chịu lực, đóng vai trò ngăn ẩm (vapor barrier) tuyệt đối theo tiêu chuẩn Class 0.

5 ưu điểm kỹ thuật của tấm lót ống đồng SISCOM

Để đáp ứng các tiêu chuẩn kỹ thuật khắt khe tại các công trình M&E thương mại lớn, tấm lót gối đỡ cách nhiệt do SISCOM phân phối sở hữu những đặc tính ưu việt:

• Vật liệu chịu lực nén cường độ cao: Chế tạo từ Polyurethane Foam tỷ trọng cao (lên tới 120 kg/m³), chống xẹp lún và giữ nguyên biên dạng cơ học dưới tải trọng uốn tĩnh của tuyến ống đồng chứa đầy gas hoặc nước chilled water.
• Ngăn chặn hoàn toàn hiện tượng cầu nhiệt: Hệ số dẫn nhiệt thấp ngăn cản dòng lạnh thất thoát ra ngoài, triệt tiêu rủi ro đọng sương gây phá hủy kết cấu trần thạch cao bên dưới điểm treo.
• Triệt tiêu ăn mòn điện hóa tiếp xúc: Lớp PU Foam cách điện hoàn toàn cách ly bề mặt ống đồng và đai treo thép chịu lực, ngăn ngừa phản ứng ăn mòn galvanic phá hủy thành ống đồng.
• Cơ cấu lắp đặt hai nửa đồng bộ: Thiết kế gối đỡ chia làm hai nửa âm dương dễ dàng lồng ghép ôm sát ống đồng mà không cần cắt ống, tiết kiệm nhân công thi công trên công trường.
• Phân bổ lực siết cơ học tối ưu: Tấm lót đóng vai trò như khối đệm cứng, giúp triệt tiêu lực bóp biến dạng khi siết chặt cùm treo ống đồng mà không làm móp méo ống đồng hoặc rách lớp bảo ôn cách nhiệt bên ngoài.

Các biến thể cùm treo cơ điện thường dùng trong hệ thống HVAC

Sản phẩm còn được gọi phổ biến là quang treo ống đồng hoặc cùm treo tùy thuộc vào thiết kế cơ cấu khóa khóa ren hoặc hình dáng treo đỡ.

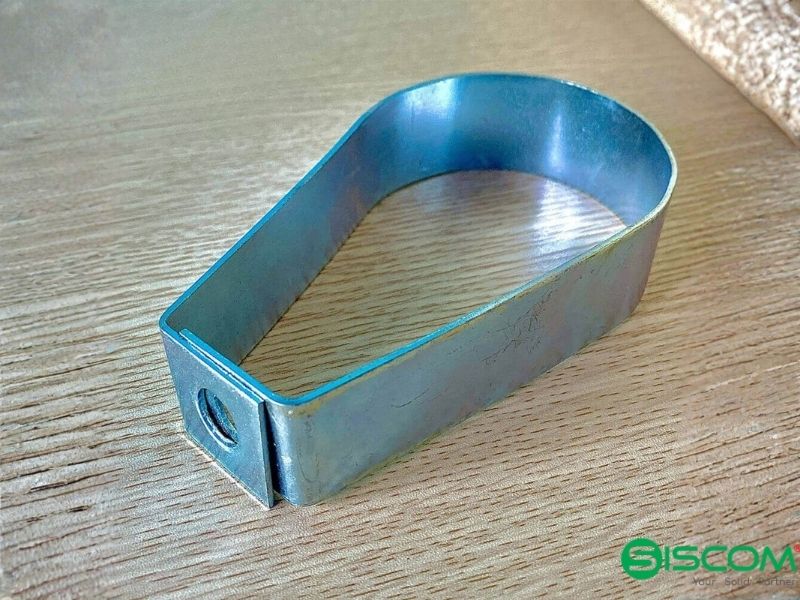

Cùm treo quả bí (Clevis Hanger)

Thiết kế hình quả bí cho phép điều chỉnh độ cao linh hoạt thông qua ecu khóa trên thanh ren. Đây là lựa chọn tối ưu cho hệ thống đường ống Chilled Water chạy dọc hành lang trục kỹ thuật nhờ khả năng dịch chuyển biên độ nhỏ giảm ứng suất nhiệt.

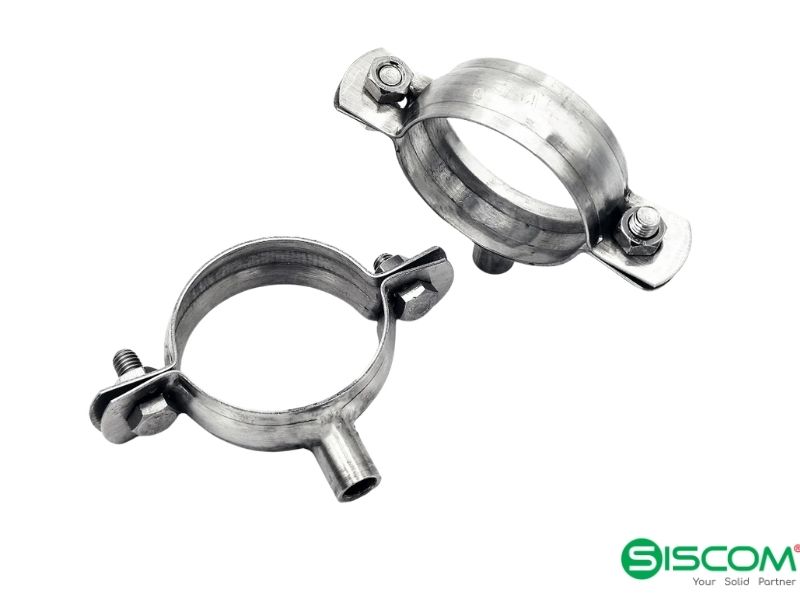

Cùm treo hai nửa (Split Ring Hanger)

Sử dụng cùm treo ống đồng loại hai nửa ghép lại bằng hai bulông hai bên giúp cố định đường ống chặt chẽ. Loại cùm này đặc biệt hiệu quả cho các vị trí đi ống đứng (riser) trục kỹ thuật, chịu trọng tải động và trọng tải tĩnh lớn từ toàn bộ khối lượng đồng và môi chất lạnh chạy bên trong ống.

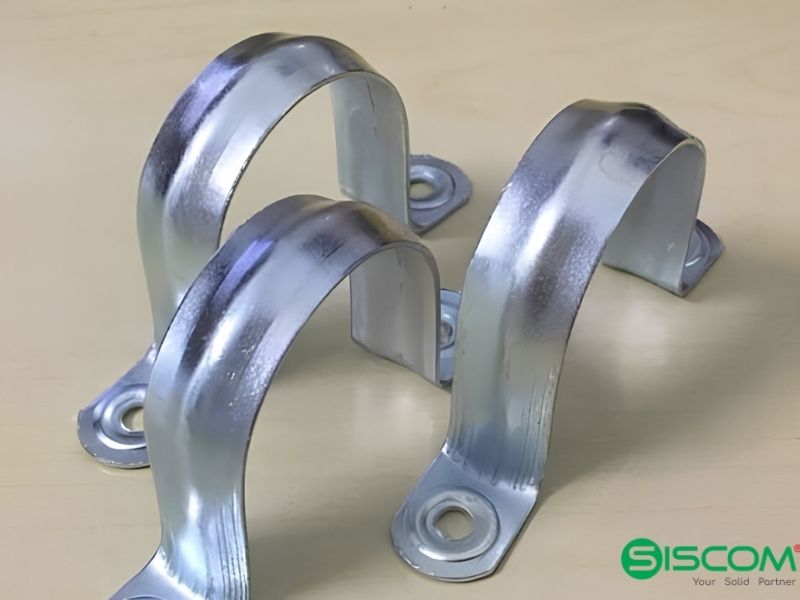

Đai ôm Omega (Omega Clamp)

Tại các khu vực đi ống sát vách bê tông hoặc sàn trần thấp, đai ôm ống đồng dạng dẹt (đai ôm Omega) được ưu tiên sử dụng. Đai ôm được bắt vít nở sắt trực tiếp vào bề mặt bê tông, đảm bảo tuyến ống chạy sát trần mà không cần khoảng hở lắp ty ren treo.

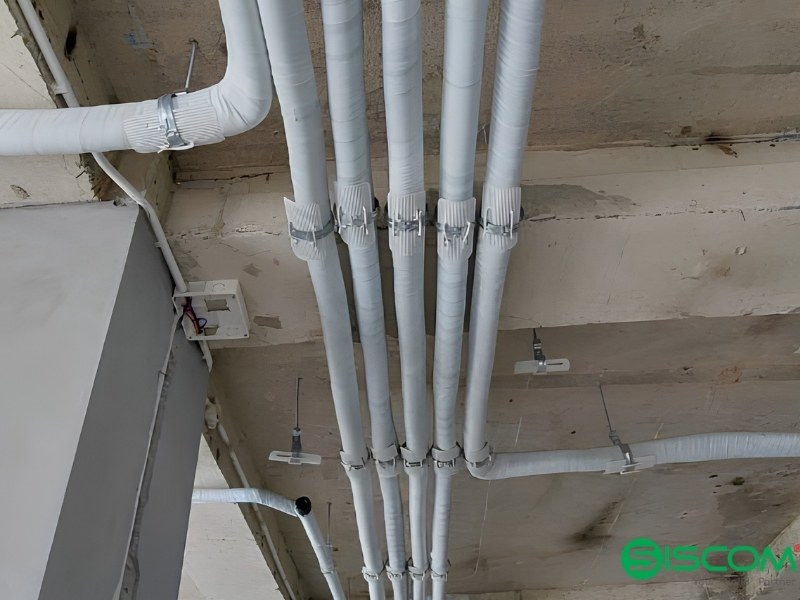

Hướng dẫn lắp đặt đai treo có tấm lót ống đồng

Quy trình thi công treo giá đỡ và lồng tấm lót cách nhiệt đường ống gas điều hòa đòi hỏi sự chính xác về định vị cơ học và kín khít về mặt bảo ôn.

1. Bước 1: Định vị tọa độ và khoan treo ty ren trần. Sử dụng máy laser định vị cao độ tuyến ống, khoan cấy nở đạn M8/M10 vào trần bê tông với khoảng cách tiêu chuẩn từ 1.2m đến 1.5m dọc theo tuyến ống dẫn gas.
2. Bước 2: Lắp đặt đai treo vào ty ren. Vặn thanh ren ty treo vào nở đạn, luồn đai treo ống đồng vào đầu cuối thanh ren và cố định tạm thời bằng ecu hãm trên dưới, điều chỉnh sơ bộ cao độ đai treo đồng trục dọc tuyến.
3. Bước 3: Lồng bảo ôn đường ống đồng. Tiến hành luồn ống đồng điều hòa vào lòng ống cách nhiệt cao su lưu hóa, làm sạch bề mặt cách nhiệt tại các vị trí tiếp điểm treo đỡ.

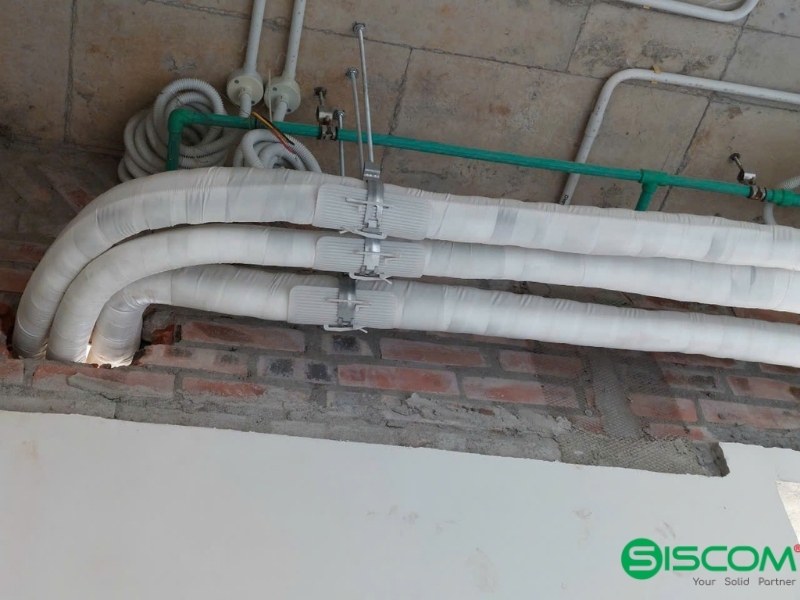

4. Bước 4: Đặt tấm lót cách nhiệt. Đặt tấm lót ống đồng ôm khít vào thành ống đồng đã được lồng bảo ôn cao su lưu hóa tại đúng vị trí đai treo, đảm bảo phần màng nhôm bên ngoài bao kín toàn bộ gối đỡ.

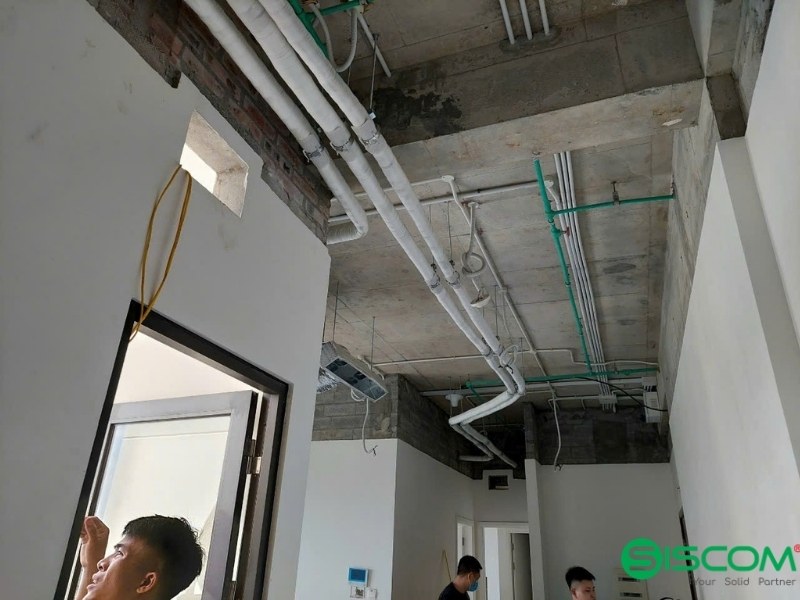

5. Bước 5: Siết chặt cùm treo và dán băng keo bạc bảo vệ. Đóng đai treo ôm khít lấy tấm lót cách nhiệt, siết vừa lực bulông cùm khóa, sau đó dùng băng keo bạc dán kín hai đầu mép tiếp giáp giữa tấm lót và ống bảo ôn để ngăn chặn hơi ẩm thâm nhập.

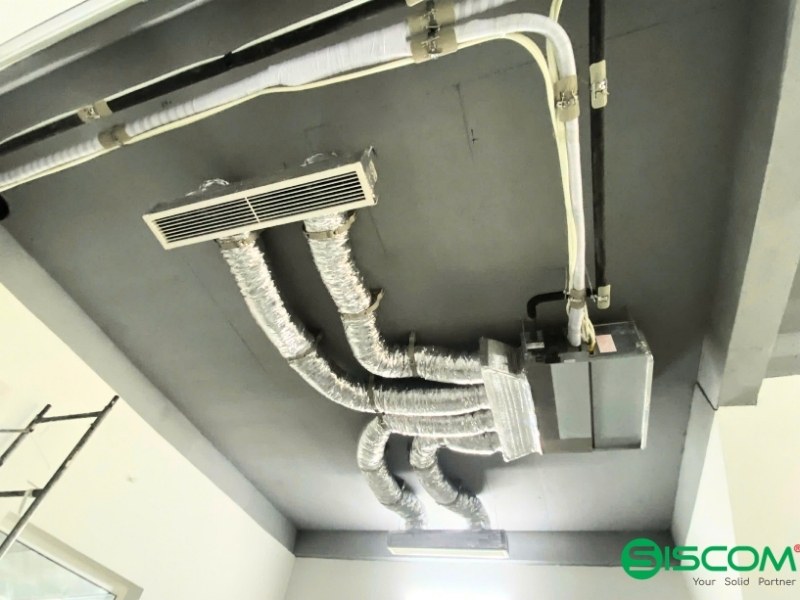

Bên cạnh các giải pháp đỡ ống đồng, chúng tôi cung cấp đồng bộ đai treo ống gió mềm phục vụ thi công hệ thống ống cấp khí lạnh FCU nối ống gió tại dự án.

Câu hỏi thường gặp về thi công tấm lót ống đồng hệ HVAC

• Tại sao không dùng gỗ làm tấm lót ống đồng như các công trình cũ?
  • Trả lời: Gỗ có tính chất hút ẩm. Trong môi trường trục kỹ thuật HVAC ẩm ướt, tấm lót gỗ sẽ hút nước ngưng tụ, lâu dần bị mục nát, tạo điều kiện cho nấm mốc phát triển làm mất tác dụng cách nhiệt và rỉ sét đai thép ngoài. PU Foam tỷ trọng cao của SISCOM kháng nước tuyệt đối (độ hấp thụ nước ≤ 1%), tuổi thọ đồng hành cùng công trình.
• Đệm cao su EPDM đi kèm cùm treo thông thường có thay thế được tấm lót PU Foam không?
  • Trả lời: Đệm cao su dán mỏng của cùm treo thông thường chỉ có tác dụng giảm chấn chống xước, không đủ độ dày bảo ôn cách nhiệt (thường chỉ dày 2-3mm) để ngăn cầu nhiệt trên tuyến ống gas lạnh đi âm. Với hệ thống Chilled Water hoặc VRF công suất lớn, bắt buộc phải dùng tấm lót PU Foam dày tối thiểu 19mm – 50mm để chống đọng sương tuyệt đối.
• Làm thế nào để đảm bảo không bị đọng nước tại điểm ghép hai nửa tấm lót?
  • Trả lời: Sau khi lồng hai nửa tấm lót PU Foam khít chặt vào thành ống, kỹ sư bắt buộc phải dùng băng keo bạc chuyên dụng quấn đè kín 2-3 vòng tại điểm tiếp xúc hai nửa và hai đầu mép nối của tấm lót với ống bảo ôn cao su lưu hóa để bịt kín hoàn toàn đường xâm nhập của không khí ẩm.

Báo giá tấm lót bảo ôn và chính sách dự án B2B từ SISCOM

Để nhận báo giá tấm lót và báo giá đai treo ống đồng đồng bộ dự án với chiết khấu từ 15-25% tùy theo khối lượng BOQ công trình, quý đối tác vui lòng liên hệ trực tiếp phòng dự án của Công ty Cổ phần Thương mại Kỹ thuật SISCOM:

• Văn phòng giao dịch: Số 105 Hoàng Văn Thái, Phường Phương Liệt, Quận Thanh Xuân, TP. Hà Nội.
• Điện thoại liên hệ: 0969.777.854
• Email tiếp nhận yêu cầu: contact@siscom.vn
• Mã số thuế doanh nghiệp: 0105713047

Chúng tôi cam kết cung cấp sản phẩm đạt đầy đủ chứng chỉ CO/CQ xuất xưởng, hỗ trợ vận chuyển giao nhận trực tiếp tại công trường trên toàn quốc cùng chính sách bảo hành kỹ thuật 12 tháng.
