Trọn bộ chi tiết lắp đặt cơ điện là bộ tài liệu đầy đủ, và hoàn chỉnh nhất “bản vẽ chi tiết lắp đặt” cho hệ thống cơ điện, bao gồm các hệ: Điện, điện nhẹ, cấp thoát nước, PCCC, hệ thống ĐHKK và thông gió. Các file Autocad thiết kế trình bày đúng kỹ thuật, dễ hiểu, và phù hợp với các tiêu chuẩn lắp đặt.
Giới thiệu bộ chi tiết lắp đặt cơ điện.
Bộ tài liệu là tổng hợp của các dự án, các nguồn từ những công trình lớn nhỏ trong cả nước mà chúng tôi đã thiết kế, thi công.
1. Điện

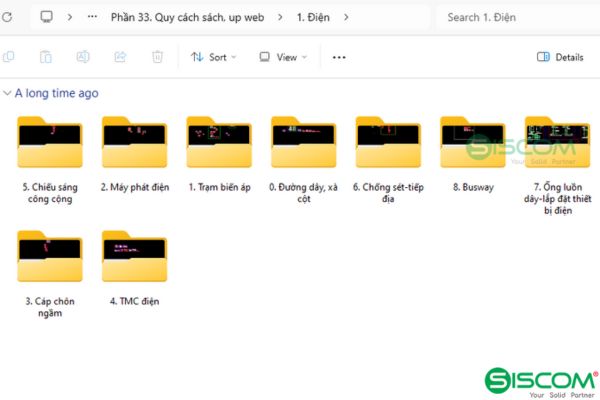

Trong bộ bản vẽ chi tiết lắp đặt gồm có 9 bộ môn khác như: Trạm biến áp, chiếu sáng công cộng, máy phát điện, ống luồn dây…
2. Điện nhẹ

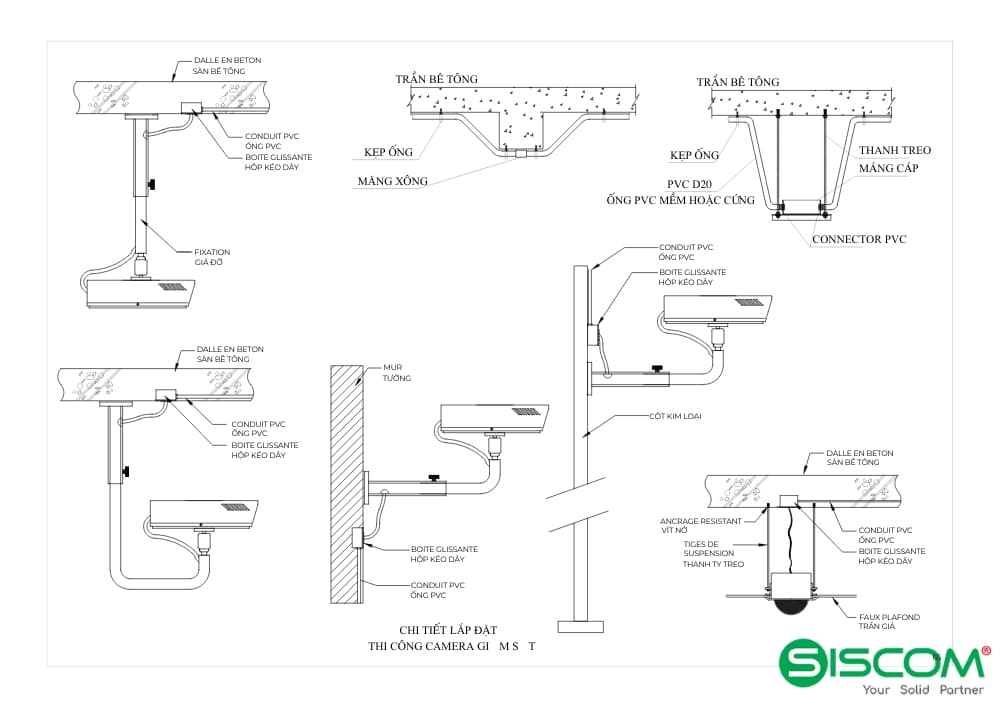

Gồm chi tiết lắp đặt hệ thống camera, quản lý bãi đỗ xe, Hệ thống kiểm soát vào ra, Hệ thống tổng đài điện thoại, Hệ thống mạng nội bộ, mạng LAN…
3. Cấp thoát, nước, thiết bị vệ sinh

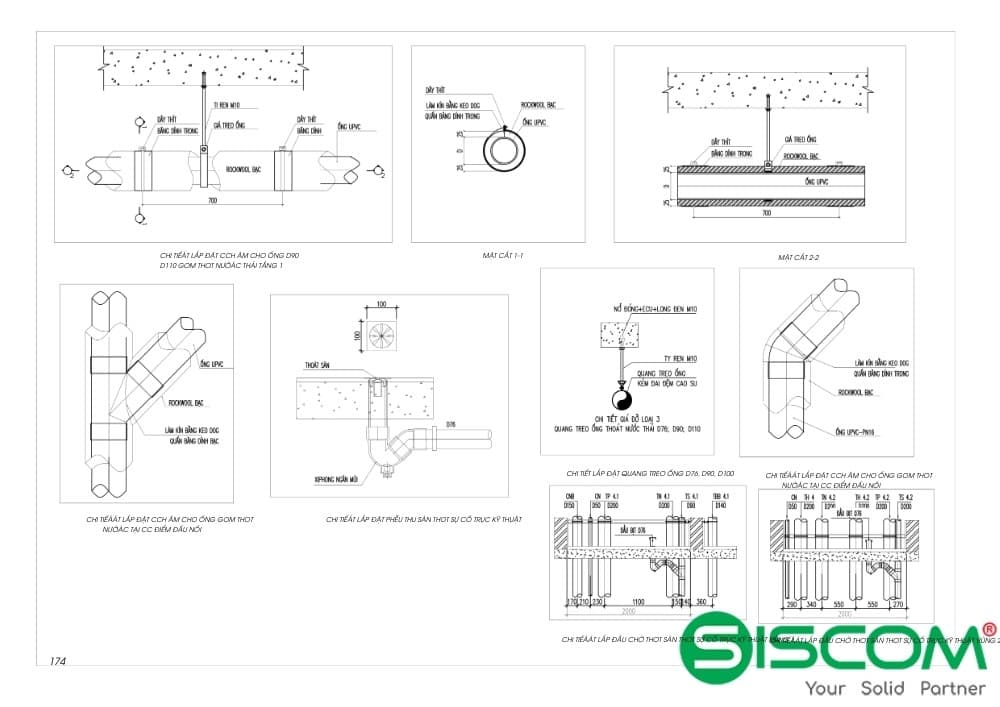

Chi tiết lắp đặt các thiết bị vệ sinh, cấp thoát nước tuân theo quy định trong TCVN 4474 và TCVN 4513, thể hiện chi tiết kích thước, bố trí vị trí thiết bị…
4. Điều hòa thông gió

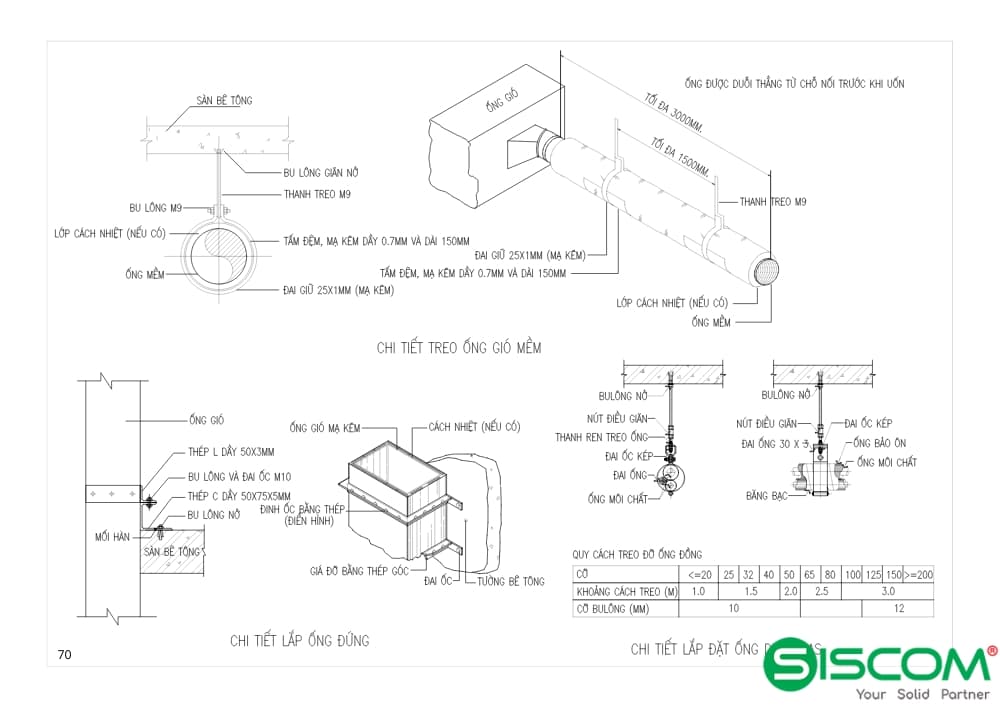

CHi tiết lắp đặt dàn nóng, dàn lạnh, thiết bị FCU, chiller, ống gió.. phù hợp với tiêu chuẩn TCVN 5687:2024 Thông gió điều hòa không khí – Yêu cầu thiết kế
5. PCCC, báo cháy, báo khói

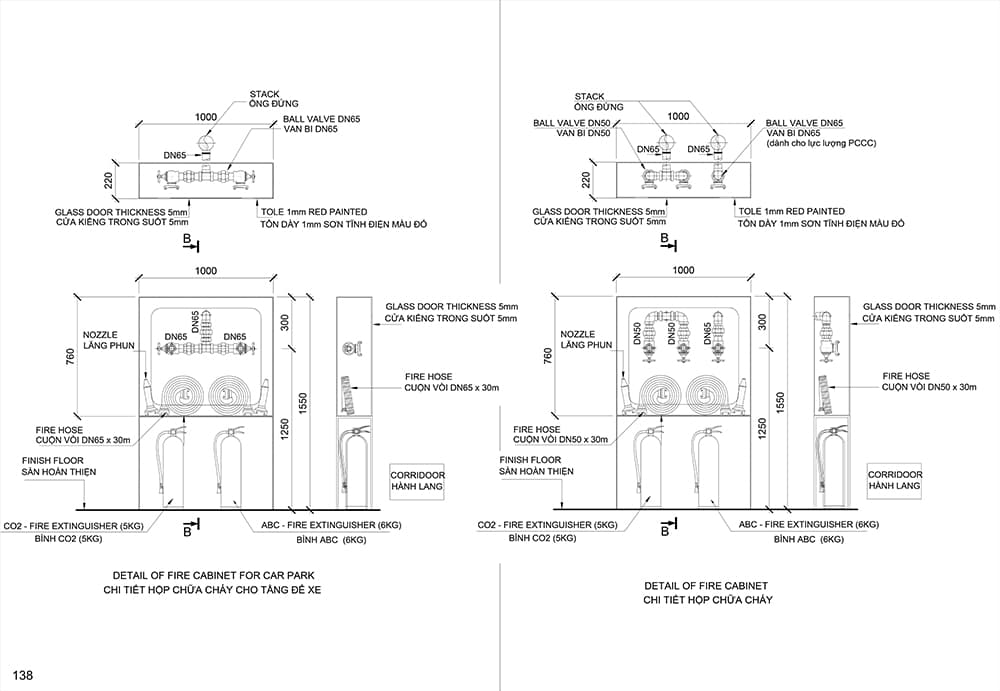

bản vẽ chi tiết lắp đặt bơm, giá đỡ bơm, sơ đồ nguyên lý hệ thống… phù hợp với tiêu chuẩn QCVN 06:2023/BXD: An toàn cháy cho nhà và công trình năm 2023
Nếu bản vẽ lỗi font chữ trong cad, tải font đầy đủ tại đây: https://siscom.vn/font-autocad-full/
Tổng kết:
File trọn bộ chi tiết lắp đặt cơ điện sẽ giúp ích cho các bạn thiết kế rất nhiều, tài liệu có thể áp dụng cho nhiều công trình lớn nhỏ, từ dân dụng đến các dự án công nghiệp.Ngoài ra bạn có thể tham khảo thêm Trọn bộ bảng tính thiết kế cơ điện. Nếu có yêu cầu gì thêm xin bạn phản hồi phía dưới cho chúng tôi.
