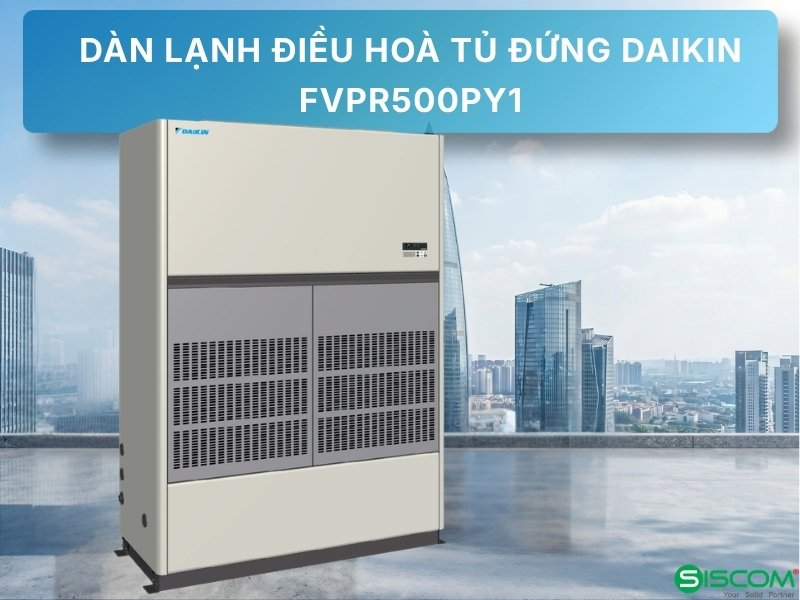

Điều Hoà Tủ Đứng Daikin FVPR500PY1/RZUR500PY1

Sản phẩm FVPR500PY1/RZUR500PY1 là hệ thống điều hòa công nghiệp Daikin tủ đứng đặt sàn nối ống gió công suất lạnh danh định 171.000 BTU/h (50.0 kW), tương đương công suất thiết kế thực tế 20HP, sử dụng hệ thống máy nén xoắn ốc Scroll hiệu suất cao và gas R-410A bền bỉ. Máy được thiết kế với áp suất tĩnh ngoài (ESP) định mức lên tới 150 Pa cùng hệ thống quạt ly tâm lồng sóc truyền động dây đai đai gián tiếp, cho phép nhà thầu kết nối hệ thống đường ống gió tôn mạ kẽm đi xa hơn 35m để phân phối khí lạnh đồng đều thông qua nhiều miệng thổi khuếch tán.

Các nhà xưởng sản xuất quy mô lớn, nhà ga sân bay, phòng máy chủ cỡ trung và các không gian thương mại rộng từ 350 đến 500 m² tại các khu công nghiệp Việt Nam thường xuyên đối mặt với bài toán quá tải nhiệt lượng cực kỳ phức tạp. Lượng nhiệt tỏa ra liên tục từ dây chuyền sản xuất lớn và mật độ nhân công hoạt động cường độ cao yêu cầu hệ thống điều hòa phải có công suất lạnh cực lớn, cột áp ly tâm mạnh mẽ để đẩy luồng khí mát đều khắp mặt bằng. Điều hòa tủ đứng đặt sàn nối ống gió Daikin 20HP thế hệ P-series là giải pháp cơ điện lạnh HVAC chuyên nghiệp đáp ứng trọn vẹn dải công suất lớn này.

Hướng dẫn lắp đặt Điều hoà tủ đứng daikin (nối ống gió) FVPR500PY1/RZUR500PY1

Công tác thi công lắp đặt tổ hợp máy nối ống gió 20HP đòi hỏi độ chuẩn xác kỹ thuật cao trong khâu định vị chân máy và hàn đường ống gas:

1. Đổ bệ móng bê tông đặt sàn và định vị dàn lạnh: Thực hiện gia công đổ bệ bê tông phẳng dày tối thiểu 150mm tại vị trí đặt dàn lạnh FVPR500PY1, dùng thước nivo căn chỉnh độ thăng bằng tuyệt đối theo cả hai chiều ngang dọc và siết chặt chân máy bằng 4 bulông nở sắt M12 chịu tải trọng để triệt tiêu toàn bộ rung động cơ học khi quạt ly tâm vận hành.
2. Thi công đường ống dẫn môi chất lạnh: Lắp đặt cặp ống đồng Ø15.9mm (đường lỏng) và Ø28.6mm (đường hơi) bọc bảo ôn cách nhiệt dạng ống chất lượng cao dày tối thiểu 19mm cho đường hơi để chống đọng sương bề mặt, thực hiện hàn nối ống bằng hợp kim bạc trong môi trường thổi khí nitơ khô áp suất thấp (0.02 MPa) nhằm ngăn ngừa vảy oxit đen hình thành bên trong lòng ống dẫn.
3. Lắp đặt hệ thống ống gió và căn chỉnh dây đai truyền động: Đấu nối hộp gió (plenum box) vào miệng gió thổi của dàn lạnh thông qua khớp nối bạt mềm chống rung chuyên dụng để cách ly tiếng ồn của quạt ly tâm, sau đó mở nắp máy để kiểm tra và căn chỉnh độ căng của dây đai truyền động quạt đạt độ võng tiêu chuẩn từ 10mm đến 15mm dưới lực ấn tay khoảng 20N.
4. Kết nối hệ thống cáp điện động lực và dây tín hiệu: Đi cáp nguồn 3 pha 4 dây sử dụng lõi đồng tiết diện tối thiểu 4×10 mm² luồn trong ống nhựa chịu lực bảo vệ từ tủ điện M&E đến dàn lạnh qua MCB 50A chuyên dụng, đồng thời đi cáp tín hiệu điều khiển chống nhiễu 2 lõi (Shielded cable) nối giữa dàn nóng và dàn lạnh.
5. Hút chân không, thử kín áp suất và nạp gas bổ sung: Kết nối bộ đồng hồ đo áp chuyên dụng và máy bơm chân không vào các cổng dịch vụ, tiến hành hút đạt độ chân không tối thiểu -750 mmHg (-100 kPa) và giữ áp trong 1 giờ để loại bỏ hơi ẩm, thực hiện thử kín hệ thống bằng nitơ khô ở áp suất 4.15 MPa trong vòng 24 giờ liên tục để kiểm tra rò rỉ, sau đó tiến hành mở van dịch vụ và nạp gas R-410A bổ sung (nếu đường ống dài vượt quá 7.5m tiêu chuẩn) trước khi đóng điện chạy thử hệ thống.

Thông Số Kỹ Thuật Điều Hòa Daikin FVPR500PY1/RZUR500PY1 Chi Tiết

Để thuận tiện cho công tác thiết kế hệ thống đường ống dẫn gió lạnh và lập bản vẽ Shop Drawing chi tiết, các kỹ sư cơ điện có thể đối chiếu các thông số kỹ thuật chi tiết của tổ hợp máy dưới đây:

5 Đặc Điểm Nổi Bật Của Điều Hòa Daikin FVPR500PY1/RZUR500PY1

1. Cột áp tĩnh ngoài cao 150 Pa cho phép đi ống gió xa và phân chia đa nhánh

Dàn lạnh điều hòa Daikin FVPR500PY1 sở hữu cột áp suất tĩnh ngoài (ESP) rất lớn lên đến 150 Pa. Ưu thế khí động học này cho phép các kỹ sư HVAC tự do thiết kế hệ thống phân phối gió lạnh thông qua mạng lưới đường ống gió tôn mạ kẽm kéo dài lên tới 35-40m. Luồng khí lạnh được phân tán đồng đều xuống không gian xưởng sản xuất hoặc showroom trưng bày thông qua nhiều miệng thổi khuếch tán dạng khe (Slot) hoặc khuếch tán vuông thẩm mỹ, loại bỏ hoàn toàn hiện tượng lệch nhiệt độ cục bộ.

2. Quạt ly tâm truyền động dây đai đai gián tiếp điều chỉnh linh hoạt

Khác với các dòng máy tủ đứng thương mại thổi trực tiếp sử dụng quạt hướng trục, dàn lạnh 20HP Daikin sử dụng cụm quạt ly tâm lồng sóc hoạt động thông qua cơ cấu quạt đai truyền động gián tiếp từ động cơ quạt 2.2 kW mạnh mẽ. Thiết kế này mang lại khả năng căn chỉnh cơ học linh hoạt tại công trình: các kỹ thuật viên có thể dễ dàng điều chỉnh đường kính puly động cơ để tăng hoặc giảm lưu lượng gió thực tế đạt dải từ 140 đến 180 m³/phút, thích ứng chính xác với mọi trở lực ma sát thực tế của hệ thống đường ống gió.

3. Tổ hợp hai máy nén xoắn ốc Scroll vận hành luân phiên bền bỉ

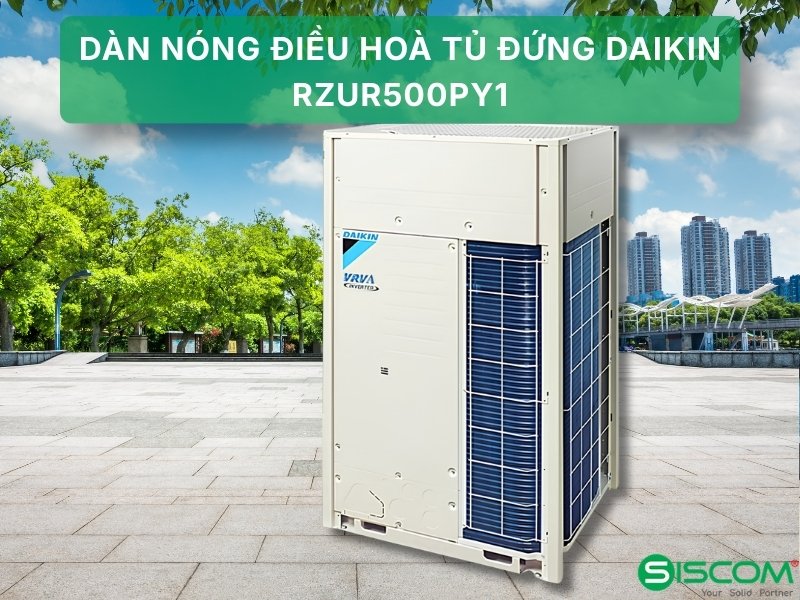

Dàn nóng RZUR500PY1 được tích hợp cụm hai máy nén xoắn ốc kín (Scroll Compressor) hoạt động song song độc lập. Khi phụ tải lạnh của nhà xưởng giảm (như vào ban đêm hoặc những ngày thời tiết mát mẻ), hệ thống điều khiển thông minh của Daikin sẽ tự động tắt bớt một máy nén và chạy luân phiên máy nén còn lại. Cơ chế này không chỉ giúp tiết kiệm điện năng tiêu thụ thực tế mà còn kéo dài tuổi thọ của cụm máy nén cơ học, giảm thời gian dừng hoạt động bảo trì cho doanh nghiệp.

4. Dàn tản nhiệt PFC vi kênh hợp kim nhôm chống ăn mòn hóa học mạnh mẽ

Dàn nóng ngoài trời sử dụng công nghệ dàn tản nhiệt vi kênh Parallel Flow Condenser (PFC) được cấu tạo 100% từ chất liệu hợp kim nhôm chất lượng cao. Cải tiến cấu trúc này loại bỏ hoàn toàn hiện tượng ăn mòn điện hóa điện phân giữa hai kim loại đồng và nhôm thường gặp ở thế hệ dàn cũ. Bề mặt cánh tản nhiệt được phủ một lớp nhựa acrylic siêu mỏng chống thấm nước muối mặn và axit, giúp nâng cao đáng kể tuổi thọ hoạt động của thiết bị tại các khu công nghiệp ven biển.

5. Tích hợp khoang lấy gió tươi hỗ trợ nâng cao chất lượng không khí nhà xưởng

Dàn lạnh FVPR500PY1 được thiết kế đặc biệt chú trọng đến sức khỏe và hiệu suất lao động của công nhân bằng việc tích hợp sẵn khoang liên kết lấy gió tươi ngoài trời phía sau thân máy. Hệ thống cho phép dẫn đường ống gió tươi hòa trộn trực tiếp vào luồng gió hồi tuần hoàn với tỷ lệ lên đến 20%. Không khí tươi được đi qua lưới lọc Saranet độ bền cao để lọc sạch bụi bẩn trước khi đưa vào phòng, đảm bảo không gian làm việc luôn thông thoáng và giàu oxy.

Ứng Dụng Thực Tế Của Điều Hòa Daikin FVPR500PY1/RZUR500PY1 Trong Công Trình Cơ Điện

Tổ hợp máy tủ đứng nối ống gió 20HP được ứng dụng rộng rãi tại các công trình cơ điện quy mô công nghiệp tại Việt Nam nhờ công suất lạnh lớn và khả năng rải gió linh hoạt:

• Nhà xưởng gia công cơ khí chính xác, khuôn mẫu và linh kiện điện tử: Đây là không gian có mật độ thiết bị máy móc tỏa nhiệt lớn liên tục và yêu cầu kiểm soát dải nhiệt độ 23-25°C ổn định để tránh sai lệch kích thước phôi gia công do giãn nở nhiệt. Khả năng nối ống gió của dàn lạnh giúp đưa luồng khí lạnh trực tiếp đến từng khu vực bàn làm việc của công nhân thông qua hệ thống ống gió tôn kẽm bọc cách nhiệt bảo ôn PE, duy trì môi trường làm việc lý tưởng.
• Showroom trưng bày ô tô, siêu thị và trung tâm triển lãm lớn: Những không gian mở có trần cao từ 4m đến 6m yêu cầu tính thẩm mỹ kiến trúc rất cao. Dàn lạnh đặt sàn tủ đứng FVPR500PY1 được giấu kín gọn gàng trong phòng kỹ thuật phụ, khí lạnh được dẫn qua hệ thống ống gió xoắn tròn sơn màu mỹ thuật treo cao sát trần, thổi mát dịu nhẹ thông qua các miệng gió khuếch tán thẩm mỹ mà không gây tiếng ồn trực tiếp.
• Nhà kho bảo quản dược phẩm, thiết bị y tế và linh kiện bán dẫn: Lưu lượng gió lớn 166 m³/phút tuần hoàn liên tục kết hợp bộ cảm biến nhiệt độ nhạy bén duy trì dải nhiệt độ và độ ẩm đồng đều giữa các tầng kệ hàng, đảm bảo nguyên vẹn chất lượng dược phẩm theo tiêu chuẩn GSP.

So Sánh Kỹ Thuật Giữa Daikin FVPR500PY1 Và Daikin FVPR500QY1 (Dòng Inverter Mới)

Để giúp quý nhà thầu cơ điện và chủ đầu tư có cái nhìn định lượng trước khi lập dự toán thiết kế, dưới đây là bảng so sánh kỹ thuật chi tiết giữa dòng P-series Non-Inverter cũ và dòng Q-series Inverter thế hệ mới:

Báo Giá Điều Hòa Daikin FVPR500PY1/RZUR500PY1 Chính Hãng Tại SISCOM

Mức giá điều hòa Daikin FVPR500PY1 phân phối chính hãng hiện nay trên thị trường Việt Nam dao động trong dải từ 145.000.000 VNĐ đến 170.000.000 VNĐ (đã bao gồm thuế giá trị gia tăng VAT). Đơn giá chính xác phụ thuộc vào khối lượng vật tư và nhân công kỹ thuật thi công thực tế tại công trình cơ điện, bao gồm:

• Chiều dài đường ống dẫn gas bằng ống đồng tiêu chuẩn và độ dày bảo ôn cách nhiệt Superlon đi kèm.
• Kích thước hệ thống đường ống gió tôn mạ kẽm (ống gió chữ nhật hoặc ống xoắn tròn) và số lượng miệng gió thổi khuếch tán.
• Chi phí gia công khung đỡ dàn nóng bằng thép hình chữ I hoặc lắp đặt sàn kỹ thuật ngoài trời cho các công trình cao tầng.
• Quãng đường vận chuyển vật tư thiết bị từ hệ thống kho bãi của SISCOM đến chân công trình dự án.

SISCOM là tổng thầu cơ điện M&E và nhà phân phối đại lý cấp 1 điều hòa Daikin chính hãng tại Việt Nam. Chúng tôi cam kết áp dụng chính sách chiết khấu thương mại đặc biệt từ 3% đến 6% dành riêng cho các nhà thầu cơ điện khi đặt mua sản phẩm với số lượng từ 2 bộ trở lên. Mọi sản phẩm bàn giao đến chân công trình đều được đi kèm đầy đủ chứng nhận xuất xứ CO, chứng nhận chất lượng CQ và hóa đơn VAT hợp pháp hỗ trợ doanh nghiệp thực hiện quyết toán dự án nhanh chóng. Quý khách hàng có thể liên hệ trực tiếp với bộ phận kinh doanh dự án của SISCOM để nhận được bảng giá điều hòa công nghiệp Daikin 2025 chính thức được cập nhật mới nhất.

Câu Hỏi Thường Gặp Về Điều Hòa Daikin FVPR500PY1/RZUR500PY1

Q1: Daikin FVPR500PY1/RZUR500PY1 phù hợp làm lạnh cho diện tích bao nhiêu mét vuông?
Trả lời: Tổ hợp máy nối ống gió công suất 20HP tương đương 171.000 BTU/h này được thiết kế để làm lạnh hiệu quả cho không gian có diện tích từ 250 m² đến 380 m² (với chiều cao trần nhà xưởng trung bình từ 3.0m đến 3.8m). Đối với các không gian phát sinh nhiệt liên tục như xưởng cơ khí, phòng máy CNC chứa nhiều thiết bị điện tử tỏa nhiệt liên tục, diện tích làm mát hiệu quả thực tế của máy nên được tính toán rút gọn xuống dải từ 180 m² đến 260 m² để đảm bảo nhiệt độ phòng luôn duy trì ổn định ở mức 25°C.

Q2: Điện năng tiêu thụ thực tế của tổ hợp máy lạnh này là bao nhiêu kWh mỗi ngày?
Trả lời: Thiết bị có công suất tiêu thụ điện năng định mức là 23.26 kW. Trong điều kiện vận hành thực tế tại nhà xưởng 10 tiếng/ngày, do là dòng máy Non-Inverter đóng ngắt máy nén theo rơ-le nhiệt độ cài đặt phòng, hệ số tải trung bình của máy hoạt động liên tục dao động ở mức 0.85. Lượng điện tiêu thụ thực tế của máy rơi vào khoảng 197.7 kWh/ngày. Tại mức giá điện kinh doanh tạm tính là 2.000đ/kWh, chi phí vận hành nguồn điện của doanh nghiệp sẽ dao động ở mức khoảng 11.800.000 VNĐ cho 30 ngày hoạt động liên tục.

Q3: Giới hạn chiều dài đường ống dẫn gas tối đa của máy là bao nhiêu mét?
Trả lời: Khoảng cách kết nối đường ống đồng thực tế tối đa cho phép giữa dàn lạnh và dàn nóng đạt 75 mét (với chiều dài quy đổi tương đương tối đa là 90 mét tính cả co cút hàn co nối). Chênh lệch độ cao theo chiều thẳng đứng cho phép tối đa là 30 mét khi dàn nóng lắp đặt phía trên dàn lạnh. Lưu ý khi chênh lệch độ cao vượt quá 5m, kỹ sư lắp đặt bắt buộc phải thi công bẫy dầu (Oil trap) ở đường hơi định kỳ mỗi 5-7m chiều cao để bảo vệ máy nén khỏi nguy cơ thiếu dầu bôi trơn cốt trục máy.

Q4: Máy lạnh tủ đứng nối ống gió 20HP này có đi kèm giấy chứng nhận CO/CQ không?
Trả lời: Công ty SISCOM cam kết tất cả sản phẩm điều hòa Daikin do chúng tôi phân phối đều là hàng nhập khẩu nguyên đai nguyên kiện chính hãng 100% từ nhà máy Daikin Thái Lan/Malaysia. Mỗi lô hàng bàn giao đến chân công trình đều được đi kèm đầy đủ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ do cơ quan hải quan kiểm duyệt và Daikin Việt Nam cấp. SISCOM sẽ cung cấp đầy đủ bản sao công chứng các giấy tờ này đi kèm hóa đơn tài chính VAT để phục vụ hồ sơ nghiệm thu, quyết toán dự án của chủ đầu tư.

Q5: Thời gian thi công lắp đặt và bàn giao hoàn thiện máy trung bình là bao lâu?
Trả lời: Thời gian thi công lắp đặt hoàn thiện tổ hợp máy FVPR500PY1/RZUR500PY1 trung bình dao động từ 3 đến 5 ngày làm việc đối với đội ngũ kỹ thuật gồm 3 kỹ sư M&E chuyên nghiệp của SISCOM. Tiến trình thi công thực tế bao gồm các công đoạn cụ thể: đổ bệ máy đặt sàn phẳng, đi đường ống đồng và bọc cách nhiệt bảo ôn, kết nối bạt mềm ống gió quạt ly tâm, kéo cáp nguồn động lực MCB, thực hiện hút chân không sâu hệ thống, thử áp suất kín bằng nitơ khô trong 24 giờ và chạy thử liên tục 4 tiếng để đo dòng điện vận hành trước khi bàn giao.

Q6: SISCOM có cung cấp dịch vụ tư vấn thiết kế hệ thống ống gió miễn phí không?
Trả lời: SISCOM cung cấp gói dịch vụ khảo sát công trình thực tế, tính toán phụ tải lạnh theo tiêu chuẩn quốc tế ASHRAE và tư vấn thiết kế hệ thống điều hòa hoàn toàn miễn phí cho tất cả quý khách hàng trên toàn quốc. Đội ngũ kỹ sư M&E giàu kinh nghiệm của chúng tôi sẽ trực tiếp thực hiện thiết kế sơ đồ nguyên lý hệ thống ống gió, tính toán trở lực đường ống gió để đưa ra bản vẽ CAD Shop Drawing 2D/3D tối ưu hóa luồng khí lạnh khuếch tán trong không gian làm việc của bạn. Đường dây nóng tư vấn dịch vụ của chúng tôi luôn mở 24/7 để tiếp nhận yêu cầu từ quý khách: 0969.777.854.
