Điều Hoà Âm Trần Nối Ống Gió Daikin FDN80HV1/RN80HY19

Daikin FDN80HV1/RN80HY19 là hệ thống điều hòa công nghiệp Daikin âm trần nối ống gió quạt tĩnh 1 chiều lạnh công suất 8HP (công suất lạnh danh định 80.000 BTU/h – 23.4 kW), sử dụng môi chất lạnh R-410A, sở hữu áp suất tĩnh ngoài lên tới 100 Pa và hiệu suất năng lượng EER đạt 3.30 W/W. Thiết bị được cấu tạo từ dàn lạnh FDN80HV1 vỏ thép mạ kẽm chống ăn mòn và dàn nóng RN80HY19 trang bị máy nén xoắn ốc (scroll compressor) thế hệ mới, đáp ứng tiêu chuẩn kiểm định hiệu suất ISO 5151. Với khả năng đi đường ống đồng dài tối đa 75m và chênh lệch độ cao 30m, đây là giải pháp thiết kế cơ điện (M&E) tối ưu cho các không gian rộng từ 200m² đến 280m² như nhà xưởng sản xuất, showroom thương mại và hội trường lớn.

Hướng dẫn lắp đặt Điều Hoà Âm Trần Nối Ống Gió 1 Chiều Lạnh Daikin FDN80HV1/RN80HY19

• Bước 1: Treo dàn lạnh FDN80HV1. Sử dụng 4 thanh ty ren Ø10mm cố định bằng ê-cu kép giảm chấn, bảo đảm khoảng cách từ trần bê tông đến mặt máy tối thiểu 650m nhằm cung cấp không gian thao tác hộp điện kỹ thuật và đấu nối ống gió.
• Bước 2: Kết nối hệ thống đường ống đồng. Luồn bảo ôn cao su lưu hóa dày tối thiểu 19mm cho cả ống lỏng Ø9.52mm và ống hơi Ø22.2mm, tiến hành hàn thổi khí nitơ bảo vệ ở áp suất nhẹ 0.02 MPa nhằm ngăn chặn hiện tượng oxy hóa bên trong lòng ống.
• Bước 3: Lắp đặt hệ thống ống gió cấp và hồi. Sử dụng mặt bích kết nối cơ học bọc gioăng cao su non chống rung tại cửa gió của dàn lạnh FDN80HV1, bảo đảm độ kín khít cơ học của ống gió mềm cách nhiệt để tránh suy hao áp suất tĩnh ESP.

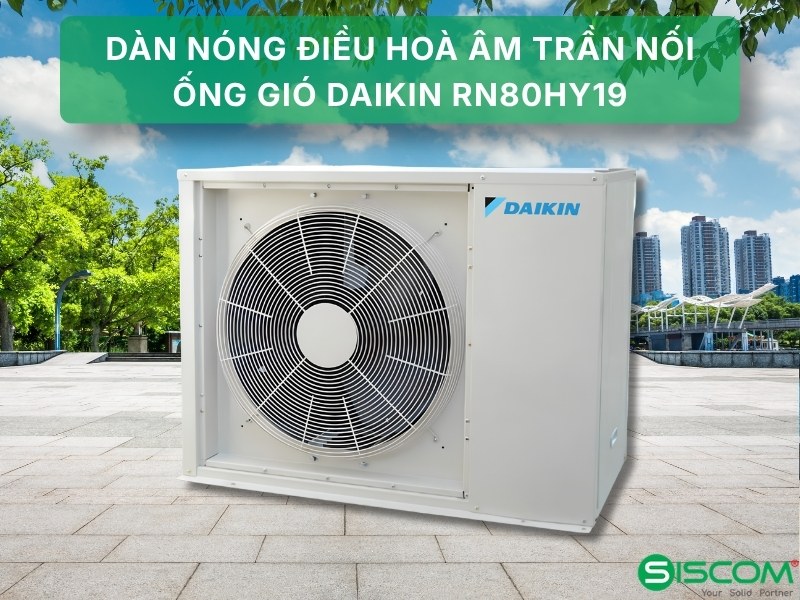

• Bước 4: Định vị dàn nóng RN80HY19. Đặt dàn nóng ngoài trời trên bệ bê tông phẳng dày tối thiểu 100mm có đệm cao su giảm chấn 20mm, giữ khoảng cách thổi gió phía trước không có vật cản ít nhất 1.000mm để tối ưu lưu lượng gió giải nhiệt.
• Bước 5: Hút chân không và thử kín. Kết nối đồng hồ đo chân không chuyên dụng, thực hiện hút chân không đạt độ chân sâu dưới 500 Micron và duy trì áp suất chân không trong vòng 30 phút để xác nhận độ kín tuyệt đối trước khi tiến hành mở van dịch vụ nạp gas.

Thông số kỹ thuật FDN80HV1/RN80HY19 chi tiết

Để giúp các kỹ sư cơ điện và nhà thầu MEP đánh giá chính xác tính tương thích hệ thống, dưới đây là bảng thông số kỹ thuật chi tiết của thiết bị được trích dẫn trực tiếp từ catalog kỹ thuật của nhà sản xuất Daikin Việt Nam.

5 đặc điểm nổi bật của FDN80HV1/RN80HY19

Là dòng sản phẩm thuộc phân khúc điều hòa đóng gói quạt tĩnh thương mại (Air Cooled Packaged Duct Connection Type), model này sở hữu cấu trúc cơ khí đặc thù để thích nghi với các hệ thống đường ống phân phối khí dài và phức tạp. Dưới đây là 5 ưu thế kỹ thuật cốt lõi giải thích vì sao dòng sản phẩm này được các kỹ sư MEP ưu tiên lựa chọn.

1. Áp suất tĩnh ngoài ESP lên tới 100 Pa cho phép đi ống dẫn khí dài

Dàn lạnh FDN80HV1 được tích hợp quạt ly tâm công suất lớn có khả năng tạo áp suất tĩnh ngoài danh định đạt 100 Pa (dải tùy chỉnh từ 80 Pa đến 100 Pa). Chỉ số áp suất tĩnh cao này cho phép luồng khí lạnh có thể đi qua hệ thống ống gió mềm, ống tôn mạ kẽm dài và phân nhánh qua nhiều miệng gió cấp (diffuser) mà không bị suy giảm lưu lượng gió (đạt tối đa 2.300 cfm). Nhờ đó, luồng khí lạnh được phân phối đồng đều tới từng góc khuất trong phòng máy rộng hoặc phân vùng sản xuất của nhà xưởng mà không cần phải tăng số lượng thiết bị lắp đặt, giúp tiết kiệm tối đa chi phí đầu tư ban đầu cho hệ thống phân phối gió.

2. Vật liệu vỏ mạ kẽm chống ăn mòn và cách nhiệt Polyethylene (PE) chống cháy

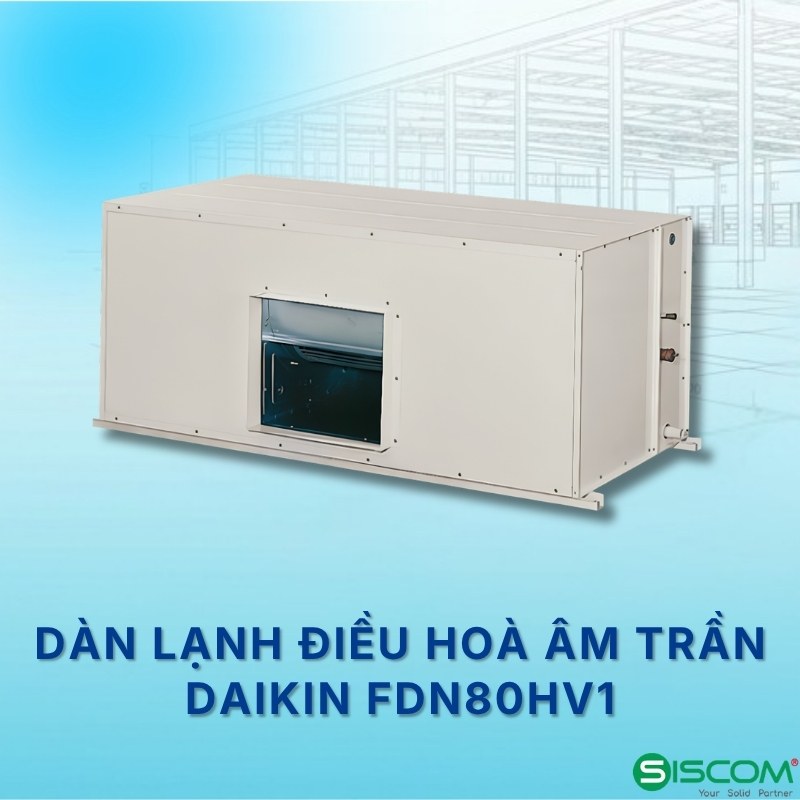

Toàn bộ thân vỏ của dàn lạnh FDN80HV1 được chế tạo bằng thép tấm mạ kẽm dày, bề mặt ngoài phủ sơn tĩnh điện lót epoxy polyester để triệt tiêu hiện tượng oxy hóa trong môi trường độ ẩm cao của nhà máy. Đặc biệt, mặt trong của dàn lạnh được dán lớp cách nhiệt Polyethylene (PE) dày 10mm có khả năng chống cháy lan cơ học và hấp thụ âm thanh hiệu quả. Lớp PE này ngăn chặn hiện tượng đọng sương bề mặt khi nhiệt độ môi chất trong dàn ống giảm sâu xuống 5°C, đồng thời duy trì độ bền cơ học cao gấp nhiều lần so với các lớp bảo ôn bằng sợi thủy tinh truyền thống vốn dễ bị bong tróc theo thời gian làm ảnh hưởng đến chất lượng không khí.

3. Dàn tản nhiệt bên trong dàn lạnh

Dàn lạnh FDN80HV1 tích hợp sử dụng dàn ống đồng có rãnh bên trong để truyền nhiệt tối ưu.

4. Hệ thống bảo vệ an toàn tích hợp và cân bằng tải thông minh

Nhằm nâng cao độ tin cậy trong môi trường sản xuất công nghiệp 24/7, tổ hợp thiết bị được trang bị đầy đủ các rơ-le kiểm soát áp suất cao (High Pressure Switch) ngắt ở mức 4.15 MPa và rơ-le kiểm soát áp suất thấp (Low Pressure Switch). Hệ thống bo mạch thông minh tích hợp bộ bảo vệ quá dòng động cơ máy nén, bảo vệ mất pha, ngược pha đối với nguồn điện 1 pha đầu vào. Các cảm biến nhiệt độ đường ống (thermistor) liên tục gửi dữ liệu về vi xử lý trung tâm để tự động điều chỉnh chu kỳ làm việc, đảm bảo máy nén luôn vận hành trong dải an toàn và tối ưu hóa hiệu năng tải nhiệt tùy theo thực tế phụ tải của công trình.

5. Khả năng tích hợp đường ray phin lọc gió 2 inch tiện lợi cho bảo dưỡng

Dàn lạnh FDN80HV1 được thiết kế sẵn đường ray tiêu chuẩn 2 inch (50.8 mm) ở cửa gió hồi gió cấp, cho phép nhà thầu dễ dàng trượt phin lọc gió sơ cấp hoặc thứ cấp vào vị trí mà không cần chế tạo thêm hộp chứa lọc phụ trợ. Đặc tính cơ khí này cực kỳ quan trọng đối với các công trình nhà máy chế biến thực phẩm, phòng đóng gói linh kiện điện tử hoặc phòng sạch, nơi yêu cầu kiểm soát hàm lượng bụi mịn trong khí hồi nghiêm ngặt. Công việc vệ sinh và thay thế tấm lọc định kỳ có thể thực hiện nhanh chóng chỉ bằng thao tác rút trực tiếp từ ray trượt, rút ngắn thời gian dừng máy bảo dưỡng (downtime).

Ứng dụng thực tế của điều hòa công nghiệp Daikin FDN80HV1/RN80HY19

Với đặc tính áp suất tĩnh ngoài ESP cao 100 Pa và công suất lạnh danh định 80.000 BTU/h, hệ thống quạt tĩnh này thích nghi hoàn hảo với nhiều dạng công trình thương mại và công nghiệp đặc thù. Đối với các kỹ sư thiết kế cơ điện MEP, model này là giải pháp tin cậy cho các phân vùng đòi hỏi khắt khe về luồng khí sạch và phân phối gió cưỡng bức.

Tại các nhà xưởng cơ khí chính xác, nhà máy lắp ráp linh kiện điện tử hoặc xưởng dệt may diện tích từ 200m² – 250m², nhiệt độ môi trường và hàm lượng bụi mịn trong không khí ảnh hưởng trực tiếp đến độ bền của thiết bị điện tử cũng như sức khỏe người lao động. Nhờ quạt ly tâm áp suất tĩnh 100 Pa, hệ thống cho phép kéo dài ống gió tôn mạ kẽm qua các chụp hút gió cục bộ, cung cấp gió tươi liên tục và duy trì dải nhiệt độ 22 – 24°C ổn định. Khả năng lắp đặt giấu trần giúp giải phóng 100% diện tích sàn sản xuất quý giá, hạn chế nguy cơ va chạm cơ học so với dòng tủ đứng đặt sàn thông thường.

Tại các không gian thương mại yêu cầu tính thẩm mỹ cao như showroom ô tô, trung tâm tiệc cưới trần cao hay phòng gym lớn, thiết kế giấu trần của dàn lạnh FDN80HV1 mang lại sự linh hoạt tối đa cho thiết kế kiến trúc. Nhà thầu có thể sơn đen toàn bộ dàn máy và ống gió để chạy nổi theo phong cách công nghiệp (industrial style) hoặc ẩn kín hoàn toàn phía trên trần thạch cao. Khí lạnh được cấp xuống thông qua các miệng gió slot kẽ hoặc miệng gió khuếch tán tròn xoáy, tạo ra vận tốc gió tiêu chuẩn dưới 0.25 m/s tại khu vực làm việc, loại bỏ hoàn toàn hiện tượng buốt gió cục bộ và mang lại trải nghiệm dễ chịu cho khách hàng.

So sánh FDN80HV1/RN80HY19 với FDN100HV1/RCN100HY19

Việc lựa chọn công suất làm lạnh phù hợp phụ thuộc lớn vào tải nhiệt thực tế (mật độ máy móc phát nhiệt, số lượng công nhân và bức xạ nhiệt bề mặt kính). Dưới đây là bảng so sánh kỹ thuật chi tiết giữa hai model quạt tĩnh 8HP và 10HP cùng thế hệ của Daikin nhằm hỗ trợ chủ đầu tư tối ưu hóa chi phí thiết bị.

Kết luận kỹ thuật:

• Lựa chọn Daikin FDN80HV1/RN80HY19 nếu công trình có diện tích dưới 250m², yêu cầu độ ồn thấp và ưu tiên hiệu suất tiết kiệm điện năng tối ưu (EER đạt 3.30 cao vượt trội).
• Lựa chọn Daikin FDN100HV1/RCN100HY19 nếu mặt bằng lắp đặt có nguồn phát nhiệt lớn từ máy móc công nghiệp nặng, yêu cầu lưu lượng gió cấp cực mạnh đạt 3.000 cfm để đẩy khí đi xa qua hệ thống ống gió phức tạp hơn.

Giá điều hòa công nghiệp Daikin FDN80HV1/RN80HY19 tại SISCOM

Hiện nay trên thị trường Việt Nam, giá điều hòa Daikin FDN80HV1 dao động trong khoảng 65.000.000 VNĐ đến 78.000.000 VNĐ (đã bao gồm thuế GTGT 10%). Mức giá này có sự chênh lệch tùy thuộc vào số lượng thiết bị đặt hàng cho dự án, thời điểm ký hợp đồng thương mại theo chính sách chiết khấu của nhà sản xuất Daikin và các chi phí phụ trợ kèm theo.

Các yếu tố chính cấu thành nên chi phí lắp đặt hoàn thiện một hệ thống điều hòa quạt tĩnh nối ống gió 8HP bao gồm:

1. Hệ thống phụ kiện kết nối cơ khí: Đường ống đồng nhập khẩu Hailiang độ dày tiêu chuẩn tối thiểu 0.81mm, dây cáp điện điều khiển Goldcup, bảo ôn cách nhiệt Superlon nhập khẩu Malaysia và ống xả thoát nước ngưng PVC bọc bảo ôn chống đọng sương.
2. Hệ thống ống gió chuyên dụng: Chi phí gia công ống gió tôn mạ kẽm Phương Linh hoặc Hoa Sen, hộp gió bọc bảo ôn tiêu âm, cửa gió hồi cửa gió cấp sơn tĩnh điện và ống gió mềm cách nhiệt chịu áp suất cao.
3. Chi phí nhân công và thiết bị nâng hạ: Nhân công lắp đặt ty treo, kết nối hàn, hút chân không, hiệu chỉnh lưu lượng gió và chi phí thuê xe cẩu tự hành nâng hạ dàn nóng 95 kg lên tầng mái đối với các tòa nhà xưởng cao tầng.

SISCOM cam kết cung cấp sản phẩm chính hãng 100% kèm chứng nhận xuất xứ CO và chứng nhận chất lượng CQ từ nhà máy Daikin. Toàn bộ thiết bị được bảo hành chính hãng 12 tháng đối với linh kiện và 36 tháng đối với khối máy nén khí xoắn ốc ngoài trời. Với các dự án lớn hoặc các gói thầu lắp đặt điều hòa công nghiệp trọn gói, liên hệ trực tiếp hotline 0969.777.854 để nhận bảng giá sỉ chiết khấu cao nhất cùng chính sách miễn phí khảo sát công trình.

Câu hỏi thường gặp về FDN80HV1/RN80HY19

Q1: Điều hòa công nghiệp Daikin FDN80HV1/RN80HY19 phù hợp cho diện tích bao nhiêu m²?
Hệ thống quạt tĩnh Daikin FDN80HV1/RN80HY19 công suất 8HP (80.000 BTU/h) được thiết kế tối ưu cho không gian sử dụng có diện tích từ 200 m² đến 280 m² trong điều kiện trần cao dưới 3.5m và tải nhiệt ở mức trung bình. Đối với những môi trường có mật độ máy móc công nghiệp tỏa nhiệt lớn hoặc trần nhà xưởng cao trên 4.5m, kỹ sư M&E khuyến nghị nên giảm diện tích phục vụ xuống còn 150m² – 180m² hoặc lắp đặt thêm các hệ thống quạt cắt gió chắn nhiệt ở cửa ra vào.

Q2: Tiêu thụ điện thực tế của FDN80HV1/RN80HY19 là bao nhiêu kWh/ngày?
Tổ máy có điện năng tiêu thụ định mức cơ học là 7.09 kW khi hoạt động hết công suất. Trong thực tế vận hành 10 giờ/ngày tại các nhà xưởng, nhờ khả năng tự điều tiết chu kỳ tải nhiệt và dòng khởi động ổn định của nguồn điện 3 pha, hệ số tải trung bình chỉ đạt khoảng 0.80, tương đương lượng điện tiêu thụ khoảng 56.7 kWh/ngày. Chi phí tiền điện vận hành ước tính dao động khoảng 150.000 VNĐ đến 180.000 VNĐ mỗi ngày dựa trên biểu giá điện sản xuất công nghiệp hiện hành tại Việt Nam.

Q3: Chiều dài đường ống tối đa và độ cao chênh lệch giữa dàn nóng và dàn lạnh là bao nhiêu?
Model này cho phép thiết kế chiều dài đường ống đồng kết nối thực tế tối đa lên tới 75 m và độ cao chênh lệch giữa dàn lạnh FDN80HV1 và dàn nóng RN80HY19 đạt tối đa 30 m mà không gây suy hao công suất nén gas hoặc cản trở dòng dầu bôi trơn hồi về máy nén. Khi dàn nóng đặt thấp hơn dàn lạnh, độ chênh lệch chiều cao tối đa giới hạn ở mức 25m. Quy cách đường ống kỹ thuật bắt buộc sử dụng là ống lỏng đường kính Ø9.52mm và ống hơi đường kính Ø22.2mm kết nối hàn thổi khí nitơ.

Q4: Điều hòa Daikin FDN80HV1/RN80HY19 tại SISCOM có bảo hành bao lâu? Có giấy CO/CQ không?
Tất cả các sản phẩm máy lạnh Daikin FDN80HV1 phân phối bởi SISCOM đều được áp dụng chính sách bảo hành chính hãng điện tử của Daikin Việt Nam với thời gian 12 tháng cho toàn bộ linh kiện hệ thống và 36 tháng cho cụm máy nén khí xoắn ốc. Mỗi lô hàng xuất xưởng đến công trình đều cung cấp đầy đủ giấy chứng nhận xuất xứ CO và chứng nhận chất lượng CQ bản gốc để phục vụ công tác nghiệm thu gói thầu xây lắp MEP và khai báo tài sản cố định của doanh nghiệp.

Q5: Thời gian lắp đặt và bàn giao trung bình của FDN80HV1/RN80HY19 là bao lâu?
Thời gian thi công lắp đặt hoàn thiện một hệ thống điều hòa nối ống gió công suất 8HP trung bình dao động từ 2 đến 3 ngày làm việc đối với một tổ đội gồm 3 kỹ thuật viên HVAC lành nghề. Quy trình lắp đặt tiêu chuẩn bao gồm: treo dàn lạnh, định vị dàn nóng ngoài trời, rải đường ống đồng bọc bảo ôn cách nhiệt, gia công lắp ráp hệ thống ống gió mềm cách nhiệt, hút chân không bằng máy hút chuyên dụng dưới 500 Micron và vận hành chạy thử liên tục trong vòng 2 giờ trước khi bàn giao đưa vào sử dụng.

Q6: SISCOM có hỗ trợ thiết kế hệ thống ống gió và tính tải lạnh cho nhà xưởng không?
Đội ngũ kỹ sư cơ điện M&E của SISCOM hỗ trợ tư vấn thiết kế hệ thống điều hòa và tính toán tải lạnh hoàn toàn miễn phí cho các chủ đầu tư và nhà thầu phụ. Chúng tôi sử dụng các phần mềm tính tải nhiệt chuyên dụng như HAP (Hourly Analysis Program) của Carrier để tính chính xác công suất lạnh cần thiết dựa trên kết cấu tường chắn, mái che và lượng nhiệt sinh ra trong quá trình sản xuất thực tế, đồng thời cung cấp bản vẽ shop drawing chi tiết định vị đường ống gió cấp hồi cho từng công trình.

Tư vấn & báo giá điều hòa công nghiệp Daikin FDN80HV1/RN80HY19

Công ty Cổ phần Thương mại và Kỹ thuật SISCOM tự hào là đại lý phân phối chính thức các dòng sản phẩm điều hòa công nghiệp Daikin tại thị trường Việt Nam. Chúng tôi sở hữu kho hàng lớn tại khu vực Hà Nội và Thành phố Hồ Chí Minh, luôn sẵn sàng cung cấp các giải pháp làm mát trung tâm, lắp đặt hệ thống ống gió trọn gói với mức giá cạnh tranh nhất và tiến độ bàn giao nhanh chóng.
