Điều Hòa Tủ Đứng Daikin FVGR200PV1/RZUR200PY1 Thổi Trực Tiếp

Nhà xưởng cơ khí hoặc showroom ô tô từ 180-250m² thường đối mặt với chi phí điện năng vận hành lớn và luồng lạnh phân bổ không đồng đều. Hệ thống FVGR200PV1/RZUR200PY1 giải nhiệt gió là giải pháp kỹ thuật chuyên nghiệp, sở hữu công suất làm lạnh 20.0 kW (68,000 BTU/h) tích hợp công nghệ DC Inverter giúp tối ưu hóa điện năng lên tới 35%. Thiết bị có dàn lạnh tủ đứng thổi trực tiếp thổi xa đến 30m, giảm chi phí lắp đặt hệ thống ống gió phụ trợ.

Hướng dẫn lắp đặt Điều hoà công nghiệp daikin loại tủ đứng đặt sàn (thổi trực tiếp) FVGR200PV1/RZUR200PY1

Quy trình lắp đặt hệ thống điều hòa công nghiệp Daikin công suất lớn đòi hỏi độ chính xác cao về mặt kỹ thuật MEP để đảm bảo máy vận hành bền bỉ và hạn chế tối đa sự cố rò rỉ môi chất lạnh trong tương lai. Dưới đây là 5 bước kỹ thuật cơ bản được biên soạn bởi đội ngũ kỹ sư SISCOM dựa trên cẩm nang lắp đặt tiêu chuẩn của Daikin.

• Bước 1: Định vị vị trí và lắp đặt dàn lạnh, dàn nóng. Dàn lạnh phải được đặt trên nền sàn phẳng có khả năng chịu tải trọng tối thiểu 155kg, cố định chân đế chống lật, đồng thời dàn nóng phải đặt trên bệ bê tông cốt thép dày 100mm có cao su giảm chấn, bảo đảm khoảng cách giải nhiệt phía trước quạt thổi tối thiểu 1,000mm.
• Bước 2: Gia công lắp đặt đường ống đồng dẫn gas và bảo ôn. Sử dụng ống đồng LWC chất lượng cao có độ dày tiêu chuẩn tối thiểu 0.81mm với đường kính ống lỏng Ø9.52mm và ống hơi Ø19.05mm, tiến hành bọc bảo ôn Superlon dạng ống kép dày tối thiểu 19mm cho từng đường ống độc lập để triệt tiêu hiện tượng đọng sương bề mặt đường hồi.
• Bước 3: Lắp đặt đường ống thoát nước ngưng cho dàn lạnh. Đi đường ống thoát nước ngưng bằng nhựa PVC cứng Ø27mm với độ dốc thoát nước tối thiểu đạt 1% xuôi về hộp kỹ thuật, đồng thời bắt buộc lắp bẫy nước (U-trap) cao tối thiểu 50mm tại đầu ra của dàn lạnh để ngăn chặn tuyệt đối mùi hôi từ cống xả ngược vào khoang thổi gió.
• Bước 4: Kết nối hệ thống điện động lực và cáp tín hiệu điều khiển. Đấu nối nguồn điện 3 pha (380-415V/50Hz) từ tủ phân phối chính qua aptomat MCCB 3 pha 32A chuyên dụng bằng cáp đồng CADIVI tiết diện 4×4.0mm², đồng thời chạy cáp tín hiệu xoắn đôi chống nhiễu Shielded tiết diện 2×1.5mm² giữa hai dàn lạnh và dàn nóng.
• Bước 5: Thử áp khí Nitơ, hút chân không và hiệu chỉnh chạy thử. Nén khí Nitơ khô đạt áp suất thử 4.15 MPa trong 24 giờ liên tục để kiểm tra rò rỉ mối hàn, sau đó tiến hành hút chân không đạt độ sâu dưới 500 Micron bằng bơm hút chuyên dụng trước khi mở hoàn toàn van dịch vụ và nạp bổ sung gas định lượng bằng cân điện tử.

Thông số kỹ thuật điều hòa Daikin FVGR200PV1/RZUR200PY1 chi tiết

Hệ thống điều hòa không khí đặt sàn thổi trực tiếp thế hệ P-series của Daikin sở hữu các chỉ số vận hành được tối ưu hóa cho môi trường công nghiệp. Các thông số dưới đây được trích xuất trực tiếp từ catalog kỹ thuật chính thức của nhà sản xuất, đảm bảo tính chuẩn xác cho công tác thiết kế MEP và tính toán tải trọng điện.

5 đặc điểm kỹ thuật nổi bật của FVGR200PV1/RZUR200PY1

Hệ thống điều hòa tủ đứng đặt sàn thổi trực tiếp Daikin sở hữu những nâng cấp công nghệ cốt lõi, giúp giải quyết triệt để các bài toán kỹ thuật khắt khe trong thiết kế cơ điện.

1. Dàn tản nhiệt PFC Microchannel cấu tạo 100% bằng nhôm chống ăn mòn hóa học

Dàn tản nhiệt dàn nóng sử dụng công nghệ vi kênh PFC (Parallel Flow Condenser) thế hệ mới với thiết kế 100% bằng vật liệu nhôm cao cấp. Cấu trúc các ống dẹt phẳng và nhiều khe rãnh nhỏ giúp tăng diện tích tiếp xúc truyền nhiệt lên 10% đến 30% so với hệ thống ống đồng cánh nhôm thông thường. Sự đồng nhất về mặt vật liệu ngăn ngừa triệt để hiện tượng ăn mòn điện hóa do tác động của muối biển hoặc môi trường hóa chất công nghiệp. Lớp phủ bảo vệ đặc biệt giúp kéo dài tuổi thọ của thiết bị, giảm tải tối đa chi phí bảo trì định kỳ cho nhà thầu.

2. Luồng gió thổi trực tiếp mạnh mẽ định hướng làm mát xa đến 30 mét

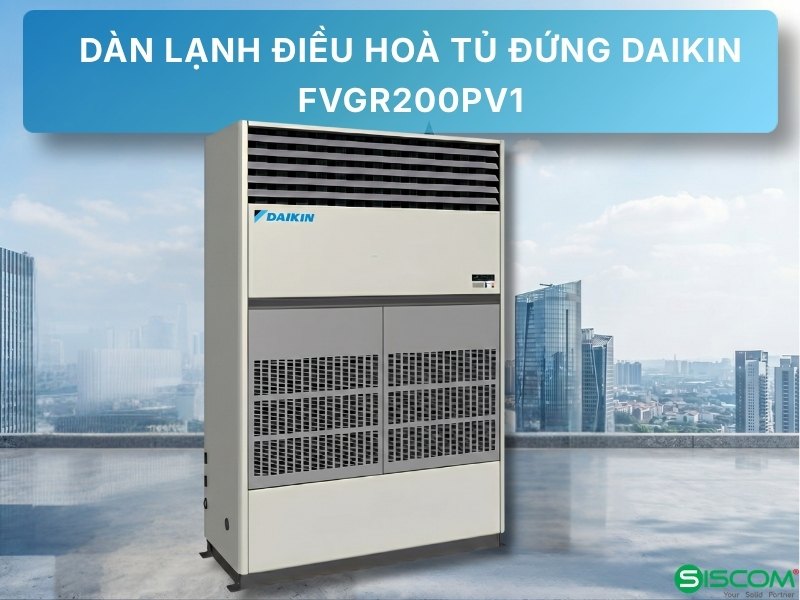

Dàn lạnh FVGR200PV1 tích hợp hệ thống quạt ly tâm công suất lớn được cân bằng động chính xác. Luồng không khí lạnh sau khi qua coil dàn lạnh được định hướng thổi trực tiếp thông qua miệng gió góc rộng, có thể vươn xa tới 30m trong không gian mở. Chức năng đảo gió tự động trái-phải hoạt động nhịp nhàng giúp phân bổ khí lạnh đồng đều, triệt tiêu các vùng chết nhiệt độ tại các góc khuất của nhà xưởng mà không cần đầu tư thêm hệ thống ống gió xoắn tròn tôn mạ kẽm phức tạp.

3. Tiết kiệm điện năng vượt trội nhờ động cơ DC Inverter và Scroll Compressor thế hệ mới

Bộ đôi máy nén xoắn ốc kín (Scroll Compressor) và công nghệ điều khiển biến tần DC Inverter thông minh là trái tim của hệ thống FVGR200PV1/RZUR200PY1. Khác biệt hoàn toàn với dòng máy cơ liên tục đóng/ngắt gây hao phí điện năng khởi động, bộ biến tần liên tục điều chỉnh tần số hoạt động của máy nén tương thích với sự thay đổi phụ tải nhiệt trong phòng. Nhờ cơ chế kiểm soát tối ưu này, hệ thống đạt hiệu quả tiết kiệm điện năng lên đến 35%, đồng thời triệt tiêu sụt áp dòng điện lúc khởi động, đảm bảo an toàn cho lưới điện nội bộ nhà xưởng.

4. Chế độ vận hành Turbo làm lạnh nhanh tức thì trong vòng 20 phút

Trong môi trường B2B như showroom ô tô, nhà hàng tiệc cưới hay hội trường lớn, yêu cầu làm mát cấp tốc khi bắt đầu đón khách hoặc vận hành ca máy là vô cùng quan trọng. Chế độ làm lạnh nhanh Turbo tích hợp trên bảng điều khiển của FVGR200PV1 cho phép hệ thống hoạt động vượt tải an toàn trong 20 phút. Quạt dàn lạnh hoạt động với lưu lượng tối đa 65 m³/phút kết hợp tần số máy nén đẩy lên mức giới hạn trên, giúp hạ nhiệt độ phòng nhanh chóng về mức cài đặt trước khi tự động chuyển về chế độ vận hành cân bằng tiêu chuẩn.

5. Khả năng kết nối linh hoạt và lấy gió tươi tự nhiên lên tới 20% thể tích luồng gió

Dàn lạnh tủ đứng đặt sàn Daikin được thiết kế sẵn cửa lấy gió tươi ngoài trời tại khoang phía sau máy. Kỹ sư cơ điện có thể kết nối đường ống mềm dẫn gió tươi bên ngoài vào, hòa trộn trực tiếp với không khí tuần hoàn trong phòng với tỷ lệ thể tích lên tới 20%. Giải pháp này không chỉ đảm bảo hàm lượng oxy tươi trong phòng luôn đạt tiêu chuẩn thiết kế thông gió TCVN 5687:2010, giảm tình trạng mệt mỏi cho công nhân vận hành, mà còn tận dụng dải nhiệt độ thấp ngoài trời ban đêm để giải nhiệt phòng tự nhiên.

Ứng dụng thực tế của điều hòa công nghiệp Daikin FVGR200PV1/RZUR200PY1

Sở hữu đặc tính thổi trực tiếp mạnh mẽ với luồng gió vươn xa tới 30m, thiết bị là sự lựa chọn ưu tiên cho các không gian rộng lớn, yêu cầu lắp đặt nhanh gọn và hạn chế tối đa việc cải tạo trần thạch cao.

Tại các showroom trưng bày ô tô hoặc phòng triển lãm sản phẩm quy mô lớn, thiết kế tủ đứng đặt sàn màu trắng trung tính của FVGR200PV1 dễ dàng hài hòa với không gian kiến trúc nội thất hiện đại. Việc bố trí máy đặt sát tường hoặc đặt góc giúp tối ưu hóa diện tích trưng bày quý báu của showroom. Luồng gió lạnh thổi trực tiếp tầng cao nhanh chóng làm mát các bề mặt kính cường lực chịu bức xạ nhiệt mặt trời lớn, duy trì môi trường mua sắm dễ chịu cho khách hàng VIP mà không gây tiếng ồn khó chịu nhờ mức âm lượng dàn lạnh tối thiểu chỉ 52 dB(A).

Trong môi trường công nghiệp nặng như nhà xưởng cơ khí, xưởng sản xuất linh kiện điện tử hoặc kho lưu trữ dược phẩm, yêu cầu kiểm soát nhiệt độ nghiêm ngặt là yếu tố sống còn ảnh hưởng tới chất lượng sản phẩm. Thiết bị hoạt động ổn định trong dải nhiệt độ môi trường khắc nghiệt từ 10°C đến 49°C, thích nghi hoàn hảo với khí hậu mùa hè miền Bắc và miền Nam Việt Nam. Khả năng lắp đặt độc lập, không phụ thuộc vào hệ thống ống gió giúp nhà thầu rút ngắn thời gian bàn giao dự án, đồng thời dễ dàng di chuyển vị trí thiết bị khi chủ đầu tư tiến hành tái cấu trúc, thay đổi dây chuyền máy móc sản xuất trong xưởng.

So sánh điều hòa Daikin FVGR200PV1/RZUR200PY1 với model cùng phân khúc

Để giúp các kỹ sư M&E và bộ phận mua hàng của nhà thầu dễ dàng lựa chọn thiết bị phù hợp với ngân sách dự án, SISCOM cung cấp các bảng so sánh kỹ thuật trực quan và chi tiết.

Sự khác biệt cốt lõi giữa điều hòa dân dụng và điều hòa công nghiệp Daikin

Bảng dưới đây thể hiện sự khác biệt rõ rệt về mặt thiết kế cấu trúc máy và hiệu năng vận hành giữa phân khúc máy dân dụng thông thường và máy công nghiệp tải nặng của Daikin.

So sánh kỹ thuật chi tiết theo phân khúc máy công nghiệp đặt sàn

Bảng dưới đây so sánh chi tiết giữa model P-series Inverter với thế hệ máy Q-series đời mới và dòng máy phi biến tần tiêu chuẩn.

Kết luận kỹ thuật: Việc lựa chọn thiết bị phụ thuộc lớn vào phương án thiết kế tài chính của dự án. Dòng máy tủ đứng Inverter FVGR200PV1/RZUR200PY1 là điểm cân bằng hoàn hảo khi mang lại lợi ích kép: tiết kiệm điện năng vận hành lâu dài của công nghệ biến tần Inverter nhưng có mức chi phí đầu tư ban đầu hợp lý hơn so với dòng Q-series thế hệ mới nhất. Đối với các dự án nhà xưởng thuê ngắn hạn dưới 3 năm hoặc khu vực sản xuất có nhiệt độ biến động liên tục không cần duy trì tải lạnh ổn định, dòng máy tiêu chuẩn phi biến tần sẽ mang lại thời gian thu hồi vốn CAPEX nhanh nhất.

Báo giá điều hòa Daikin FVGR200PV1/RZUR200PY1 tại SISCOM

Hiện nay, do chính sách quản lý dự án trực tiếp của hãng Daikin tại Việt Nam, đơn giá thiết bị công nghiệp có sự điều chỉnh linh hoạt dựa vào quy mô công trình, vị trí địa lý lắp đặt và thời điểm đặt hàng.

Mức giá thiết bị tham khảo cho tổ hợp dàn lạnh FVGR200PV1 và dàn nóng RZUR200PY1 trên thị trường dao động từ 85.000.000 VNĐ đến 98.000.000 VNĐ (Đã bao gồm thuế VAT 10%, chưa bao gồm chi phí vật tư đường ống đồng, dây điện động lực CADIVI, bảo ôn Superlon và nhân công lắp đặt). Để có được bảng dự toán ngân sách M&E chính xác nhất cho công trình của mình, quý nhà thầu nên phối hợp cùng SISCOM tiến hành khảo sát thực tế để bóc tách khối lượng vật tư phụ trợ.

Công ty Cổ phần Thương mại và Dịch vụ SISCOM mang lại 3 cam kết vàng cho đối tác doanh nghiệp B2B:

• Chính hãng 100%: Cung cấp đầy đủ giấy chứng nhận xuất xứ CO (nhập khẩu nguyên bộ từ nhà máy Daikin Thái Lan) và chứng chỉ chất lượng CQ chính hãng đi kèm từng số series máy.
• Bảo hành chuẩn hãng: Kích hoạt bảo hành điện tử chính hãng thông qua hệ thống phân phối Daikin Việt Nam, thời hạn bảo hành tối thiểu 12 tháng đối với toàn bộ linh kiện thiết bị và 36 tháng riêng cho máy nén xoắn ốc.
• Năng lực thi công chuyên nghiệp: Đội ngũ kỹ sư cơ điện giàu kinh nghiệm, trực tiếp chỉ đạo kỹ thuật lắp đặt hệ thống theo tiêu chuẩn khắt khe, hỗ trợ vận chuyển và nghiệm thu công trình trên toàn quốc.

Câu hỏi thường gặp về điều hòa Daikin FVGR200PV1/RZUR200PY1

Q1: Điều hòa tủ đứng đặt sàn Daikin FVGR200PV1/RZUR200PY1 phù hợp cho diện tích bao nhiêu m²?

Hệ thống FVGR200PV1/RZUR200PY1 công suất 20.0 kW (danh định 68,000 BTU/h) phù hợp cho diện tích từ 180m² đến 250m² với chiều cao trần tiêu chuẩn 3.5m, mật độ máy móc và nhân lực ở mức trung bình. Đối với các không gian chịu tải nhiệt cao như xưởng gia công cơ khí hoặc phòng máy chủ, diện tích làm mát hiệu quả nên được điều chỉnh giảm khoảng 20% đến 30%. Để có bản tính toán tải lạnh chính xác theo tiêu chuẩn ASHRAE, quý khách vui lòng liên hệ kỹ sư SISCOM tại hotline 0969.777.854.

Q2: Tiêu thụ điện thực tế của FVGR200PV1/RZUR200PY1 là bao nhiêu kWh/ngày?

FVGR200PV1/RZUR200PY1 có công suất tiêu thụ điện định mức là 7.25 kW. Khi vận hành liên tục 10 giờ mỗi ngày, với hệ số tải thực tế trung bình là 0.75 nhờ công nghệ biến tần DC Inverter tự động điều chỉnh tần số máy nén theo phụ tải nhiệt, lượng điện tiêu thụ thực tế ước tính khoảng 54.38 kWh/ngày. Chi phí này tương đương khoảng 92,446 VNĐ/ngày tính theo đơn giá điện sản xuất kinh doanh trung bình 1,700 VNĐ/kWh.

Q3: Chiều dài đường ống tối đa và độ cao chênh lệch của FVGR200PV1/RZUR200PY1 là bao nhiêu?

Hệ thống cho phép chiều dài đường ống kết nối tối đa giữa dàn lạnh và dàn nóng là 75m (chiều dài thực tế) và độ cao chênh lệch tối đa là 30m. Khi dàn nóng lắp đặt ở vị trí thấp hơn dàn lạnh, độ chênh lệch chiều cao giới hạn là 25m để đảm bảo chu trình hồi dầu máy nén hoạt động ổn định. Đường ống dẫn gas sử dụng ống đồng hàn cứng với quy cách đường kính ngoài Ø9.52mm đối với ống lỏng và Ø19.05mm đối với ống hơi.

Q4: Hệ thống FVGR200PV1/RZUR200PY1 có được trang bị công nghệ tiết kiệm điện Inverter không?

Có, hệ thống FVGR200PV1/RZUR200PY1 được trang bị công nghệ biến tần DC Inverter thông minh kết hợp với máy nén xoắn ốc (Scroll Compressor) hiệu suất cao. Công nghệ này cho phép máy nén thay đổi tốc độ quay linh hoạt để duy trì nhiệt độ cài đặt chính xác, tránh chu kỳ tắt/bật liên tục của dòng non-inverter, từ đó giảm dòng khởi động và tiết kiệm điện năng tiêu thụ lên tới 35% trong điều kiện vận hành dài hạn.

Q5: Thời gian bảo hành của thiết bị tại SISCOM là bao lâu và có đầy đủ chứng chỉ CO/CQ không?

Toàn bộ thiết bị Daikin do SISCOM cung cấp đều được bảo hành chính hãng theo chính sách của Daikin Việt Nam: 12 tháng đối với toàn bộ linh kiện máy và 36 tháng riêng cho máy nén xoắn ốc. SISCOM cung cấp đầy đủ chứng chỉ xuất xứ CO (xuất xứ Thái Lan) và chứng chỉ chất lượng CQ của hãng, phục vụ công tác kiểm định kỹ thuật, nghiệm thu phòng cháy chữa cháy và quyết toán vốn đầu tư dự án.

Q6: SISCOM có hỗ trợ khảo sát và thiết kế bản vẽ hệ thống điều hòa cho công trình không?

SISCOM cung cấp dịch vụ hỗ trợ kỹ thuật M&E toàn diện và miễn phí cho nhà thầu và chủ đầu tư, bao gồm: khảo sát mặt bằng thực tế công trình, tính toán phụ tải nhiệt bằng phần mềm chuyên dụng, đề xuất phương án tối ưu vị trí lắp đặt dàn nóng/dàn lạnh, thiết kế bản vẽ shop drawing hệ thống ống đồng, cấp điện và đường thoát nước ngưng. Mọi chi tiết xin liên hệ phòng dự án SISCOM qua hotline 0969.777.854.
