Điều Hoà Âm Trần Nối Ống Gió Daikin FDR400PY1/RZUR400PY1

Sản phẩm FDR400PY1/RZUR400PY1 là hệ thống điều hòa công nghiệp Daikin nối ống gió âm trần công suất lạnh danh định 136.000 BTU/h (40.0 kW), tương đương công suất thiết kế thực tế 16HP, sử dụng hệ thống máy nén xoắn ốc Scroll hiệu suất cao và môi chất gas R-410A bền bỉ. Thiết kế giấu trần mỏng gọn kết hợp áp suất tĩnh ngoài (ESP) 150 Pa cho phép nhà thầu bố trí linh hoạt mạng lưới ống gió mềm cách nhiệt dẫn khí mát đi qua các miệng gió thổi khuếch tán vuông hoặc dạng khe, tạo luồng gió mát dịu êm và phân bổ đều khắp không gian làm việc.

Hướng dẫn lắp đặt Điều Hoà Âm Trần Nối Gió Daikin FDR400PY1/RZUR400PY1

Công tác thi công lắp đặt tổ hợp máy nối ống gió âm trần 16HP đòi hỏi độ chuẩn xác kỹ thuật cao trong khâu định vị chân máy và hàn đường ống gas:

1. Khảo sát trần và lắp đặt hệ thống ti treo dàn lạnh: Tiến hành định vị 4 vị trí ti treo dàn lạnh FDR400PY1 trên trần bê tông, dùng máy khoan bê tông khoan lỗ đóng nở đạn thép M12 chịu lực nặng, lắp đặt 4 thanh ti treo M12 chịu lực ren suốt đi kèm đai ốc kép chống trôi, thực hiện cẩu treo dàn lạnh nặng 177 kg lên cao và dùng thước nivo căn chỉnh thăng bằng tuyệt đối để nước ngưng không bị đọng chảy ngược.
2. Thi công đường ống dẫn môi chất lạnh: Lắp đặt cặp ống đồng Ø12.7mm (đường lỏng) và Ø28.6mm (đường hơi) bọc bảo ôn cách nhiệt dạng ống chất lượng cao dày tối thiểu 19mm cho đường hơi để chống đọng sương bề mặt, thực hiện hàn nối ống bằng hợp kim bạc trong môi trường thổi khí nitơ khô áp suất thấp (0.02 MPa) nhằm ngăn ngừa vảy oxit đen hình thành bên trong lòng ống dẫn.
3. Lắp đặt hệ thống ống gió và căn chỉnh dây đai truyền động: Đấu nối hộp gió (plenum box) vào miệng gió thổi của dàn lạnh thông qua khớp nối bạt mềm chống rung chuyên dụng để cách ly tiếng ồn của quạt ly tâm, sau đó kết nối đường ống gió mềm cách nhiệt bọc bạc từ hộp gió đến các vị trí miệng gió khuếch tán lắp đặt trên trần thạch cao.
4. Kết nối hệ thống cáp điện động lực và dây tín hiệu: Đi cáp nguồn 3 pha 4 dây sử dụng lõi đồng tiết diện tối thiểu 4×10 mm² luồn trong ống nhựa chịu lực bảo vệ từ tủ điện M&E đến dàn lạnh qua MCB 40A chuyên dụng, đồng thời đi cáp tín hiệu điều khiển chống nhiễu 2 lõi (Shielded cable) nối giữa dàn nóng và dàn lạnh.
5. Hút chân không, thử kín áp suất và nạp gas bổ sung: Kết nối bộ đồng hồ đo áp chuyên dụng và máy bơm chân không vào các cổng dịch vụ, tiến hành hút đạt độ chân không tối thiểu -750 mmHg (-100 kPa) và giữ áp trong 1 giờ để loại bỏ hơi ẩm, thực hiện thử kín hệ thống bằng nitơ khô ở áp suất 4.15 MPa trong vòng 24 giờ liên tục để kiểm tra rò rỉ, sau đó tiến hành mở van dịch vụ và nạp gas R-410A bổ sung (nếu đường ống dài vượt quá 7.5m tiêu chuẩn) trước khi đóng điện chạy thử hệ thống.

Thông Số Kỹ Thuật Điều Hòa Daikin FDR400PY1/RZUR400PY1 Chi Tiết

Để thuận tiện cho công tác thiết kế hệ thống đường ống dẫn gió lạnh và lập bản vẽ Shop Drawing chi tiết, các kỹ sư cơ điện có thể đối chiếu các thông số kỹ thuật chi tiết của tổ hợp máy dưới đây:

5 Đặc Điểm Nổi Bật Của Điều Hòa Daikin FDR400PY1/RZUR400PY1

1. Áp suất tĩnh ngoài 150 Pa đáp ứng linh hoạt hệ thống phân phối gió xa

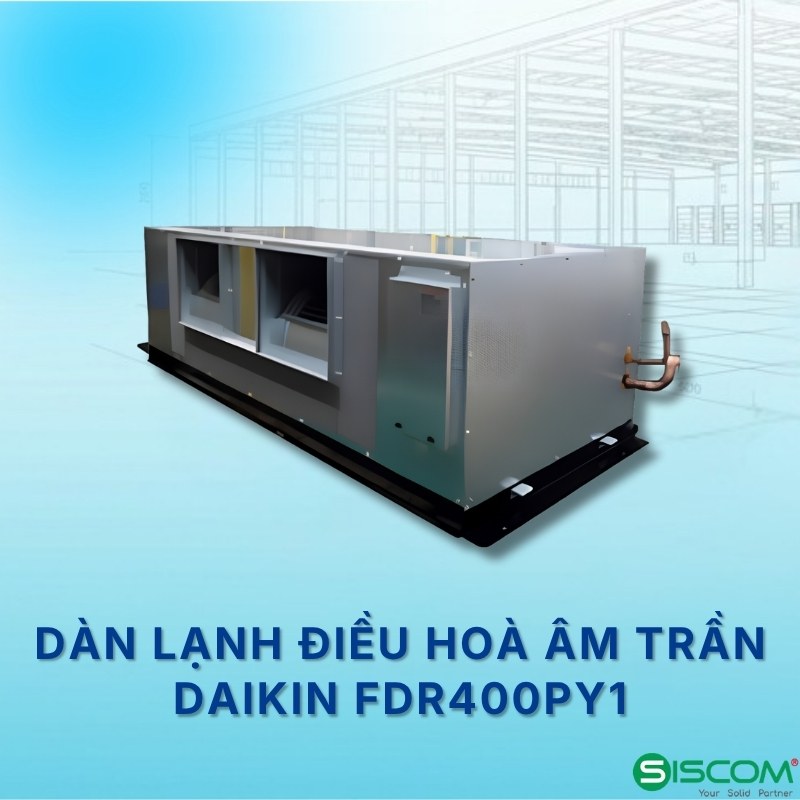

Dàn lạnh điều hòa Daikin FDR400PY1 được cấu tạo với hệ thống quạt ly tâm lồng sóc mạnh mẽ đạt áp suất tĩnh ngoài ESP định mức cực cao là 150 Pa. Chỉ số này mang lại lợi thế kỹ thuật lớn cho phép nhà thầu thi công giấu dàn lạnh kín hoàn toàn trên trần giả kỹ thuật và dẫn gió mát thông qua hệ thống ống gió mềm cách nhiệt bọc bạc. Gió lạnh sau đó được chia đều ra các miệng khuếch tán để hạ nhiệt nhanh cho không gian văn phòng mà không tạo luồng gió lùa cục bộ gây hại cho sức khỏe.

2. Thiết kế giấu trần tối giản tiết kiệm không gian diện tích tối đa

Với cấu tạo dẹt đặc trưng của dòng FDR giấu trần, dòng máy lạnh nối ống gió âm trần này có thể dễ dàng lắp đặt giấu kín hoàn toàn trong không gian trần giả thạch cao của các cao ốc văn phòng hay showroom trưng bày lớn. Toàn bộ vỏ máy được chế tạo từ thép mạ kẽm chống rỉ sét chắc chắn, tích hợp các mặt bích lấy gió thổi và gió hồi tuần hoàn, giúp kỹ sư M&E tối ưu hóa việc phân chia cao độ trần kiến trúc mà vẫn đảm bảo hiệu suất làm lạnh.

3. Vận hành êm ái dưới trần thạch cao với độ ồn tối giản 59 dB(A)

Động cơ quạt dàn lạnh FDR400PY1 được cân bằng động chuẩn xác kết hợp lớp tiêu âm bọc PE bên trong thành vỏ máy giúp giảm thiểu độ ồn hoạt động thực tế xuống mức tối đa 59 dB(A). Khi lắp đặt giấu trần thạch cao hoàn thiện, độ ồn đo được trong phòng làm việc thực tế giảm sâu xuống dải 42-47 dB(A) — mức tiêu chuẩn lý tưởng cho môi trường văn phòng đòi hỏi sự yên tĩnh tập trung cao hoặc các phòng họp giao ban lớn của doanh nghiệp.

4. Dàn tản nhiệt PFC chất liệu hợp kim nhôm chống ăn mòn hóa học mạnh mẽ

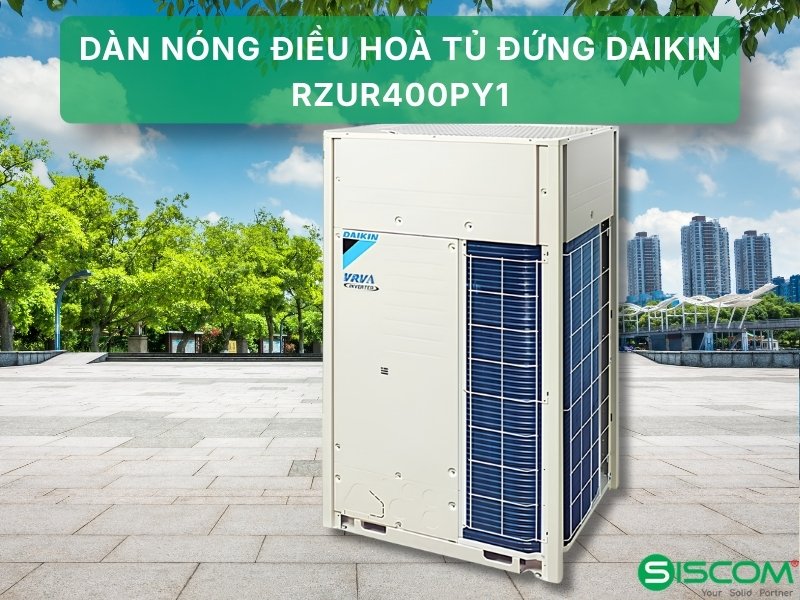

Dàn nóng RZUR400PY1 sở hữu công nghệ tản nhiệt độc quyền Parallel Flow Condenser (PFC) của Daikin. Thiết kế cấu tạo hoàn toàn 100% từ chất liệu hợp kim nhôm chất lượng cao giúp loại bỏ triệt để mối lo ngại ăn mòn điện hóa điện phân giữa đồng và nhôm thường gặp ở dàn ống đồng cánh nhôm kiểu cũ. Các lá nhôm tản nhiệt được phủ một lớp màng nhựa acrylic mỏng kháng axit giúp máy hoạt động bền bỉ ngoài trời dưới các tác động thời tiết khắc nghiệt.

5. Cụm máy nén xoắn ốc Scroll cơ học hoạt động hiệu suất cao

RZUR400PY1 được tích hợp hệ thống máy nén xoắn ốc kín (Scroll Compressor) chuyên dụng cho dòng máy điều hòa công nghiệp. Cơ chế nén quay theo quỹ đạo xoắn trục kép giúp loại bỏ các rung động cơ học, giảm thiểu dòng khởi động động lực và tăng cường khả năng chịu tải liên tục của hệ thống ngoài trời, đem lại hiệu suất sử dụng điện năng tối ưu cho toàn bộ vòng đời sản phẩm.

Ứng Dụng Thực Tế Của Điều Hòa Daikin FDR400PY1/RZUR400PY1 Trong Công Trình Cơ Điện

Tổ hợp máy nối ống gió âm trần 16HP được ứng dụng rộng rãi tại các công trình cơ điện quy mô công nghiệp tại Việt Nam nhờ công suất lạnh lớn và khả năng rải gió linh hoạt:

• Phòng đóng gói, xưởng sản xuất linh kiện vi mạch điện tử sạch: Đây là không gian yêu cầu độ sạch không khí rất cao theo tiêu chuẩn ISO Class 7/8 và phân bổ gió lạnh nhẹ nhàng đều khắp phòng để tránh thổi bụi bẩn. Dàn lạnh FDR400PY1 giấu trần nối ống gió kết hợp hộp lọc HEPA ở miệng thổi đáp ứng hoàn hảo tiêu chí phân phối gió lạnh nhẹ dịu và lọc hạt bụi siêu mịn.
• Hội trường lớn, phòng họp mở đa năng và showroom trưng bày: Yêu cầu thẩm mỹ cao và độ ồn hoạt động cực thấp để tránh cản trở âm thanh của hội nghị. Máy lạnh âm trần nối ống gió FDR400PY1 giấu kín trên trần thạch cao giúp luồng khí lạnh khuếch tán êm ái qua các miệng gió slot dài thẩm mỹ chạy sát vách kính showroom trưng bày.
• Văn phòng làm việc cao ốc, tòa nhà hành chính doanh nghiệp: Lưu lượng gió cực lớn 120 m³/phút tuần hoàn liên tục kết hợp bộ cảm biến nhiệt độ nhạy bén duy trì dải nhiệt độ mát mẻ 25°C đồng đều giữa các dãy bàn làm việc của nhân viên, loại bỏ hoàn toàn các khu vực góc chết nhiệt độ.

So Sánh Kỹ Thuật Giữa Daikin FDR400PY1 Và Daikin FDR400QY1 (Dòng Inverter Mới)

Để giúp quý nhà thầu cơ điện và chủ đầu tư có cái nhìn định lượng trước khi lập dự toán thiết kế, dưới đây là bảng so sánh kỹ thuật chi tiết giữa dòng P-series Non-Inverter cũ và dòng Q-series Inverter thế hệ mới:

Báo Giá Điều Hòa Daikin FDR400PY1/RZUR400PY1 Chính Hãng Tại SISCOM

Mức giá điều hòa Daikin FDR400PY1 phân phối chính hãng hiện nay trên thị trường Việt Nam dao động trong dải từ 110.000.000 VNĐ đến 135.000.000 VNĐ (đã bao gồm thuế giá trị gia tăng VAT). Đơn giá chính xác phụ thuộc vào khối lượng vật tư và nhân công kỹ thuật thi công thực tế tại công trình cơ điện, bao gồm:

• Chiều dài đường ống dẫn gas bằng ống đồng tiêu chuẩn và độ dày bảo ôn cách nhiệt Superlon đi kèm.
• Kích thước hệ thống đường ống gió tôn mạ kẽm (ống gió chữ nhật hoặc ống xoắn tròn) và số lượng miệng gió thổi khuếch tán.
• Chi phí gia công khung đỡ dàn nóng bằng thép hình chữ I hoặc lắp đặt sàn kỹ thuật ngoài trời cho các công trình cao tầng.
• Quãng đường vận chuyển vật tư thiết bị từ hệ thống kho bãi của SISCOM đến chân công trình dự án.

SISCOM là tổng thầu cơ điện M&E và nhà phân phối đại lý cấp 1 điều hòa Daikin chính hãng tại Việt Nam. Chúng tôi cam kết áp dụng chính sách chiết khấu thương mại đặc biệt từ 3% đến 6% dành riêng cho các nhà thầu cơ điện khi đặt mua sản phẩm với số lượng từ 2 bộ trở lên. Mọi sản phẩm bàn giao đến chân công trình đều được đi kèm đầy đủ chứng nhận xuất xứ CO, chứng nhận chất lượng CQ và hóa đơn VAT hợp pháp hỗ trợ doanh nghiệp thực hiện quyết toán dự án nhanh chóng. Quý khách hàng có thể liên hệ trực tiếp với bộ phận kinh doanh dự án của SISCOM để nhận được bảng giá điều hòa công nghiệp Daikin 2025 chính thức được cập nhật mới nhất.

Câu Hỏi Thường Gặp Về Điều Hòa Daikin FDR400PY1/RZUR400PY1

Q1: Daikin FDR400PY1/RZUR400PY1 phù hợp làm lạnh cho diện tích bao nhiêu mét vuông?
Trả lời: Tổ hợp máy nối ống gió công suất 16HP tương đương 136.000 BTU/h này được thiết kế để làm lạnh hiệu quả cho không gian có diện tích từ 180 m² đến 250 m² (với chiều cao trần giả trung bình từ 2.8m đến 3.5m). Đối với các không gian phát sinh nhiệt liên tục như xưởng cơ khí nhỏ, phòng đóng gói y tế chứa nhiều thiết bị điện tử tỏa nhiệt liên tục, diện tích làm mát hiệu quả thực tế của máy nên được tính toán rút gọn xuống dải từ 140 m² đến 180 m² để đảm bảo nhiệt độ phòng luôn duy trì ổn định ở mức 25°C.

Q2: Điện năng tiêu thụ thực tế của tổ hợp máy lạnh này là bao nhiêu kWh mỗi ngày?
Trả lời: Thiết bị có công suất tiêu thụ điện năng định mức là 17.86 kW. Trong điều kiện vận hành thực tế tại nhà xưởng 10 tiếng/ngày, do là dòng máy Non-Inverter đóng ngắt máy nén theo rơ-le nhiệt độ cài đặt phòng, hệ số tải trung bình của máy hoạt động liên tục dao động ở mức 0.85. Lượng điện tiêu thụ thực tế của máy rơi vào khoảng 151.8 kWh/ngày. Tại mức giá điện kinh doanh tạm tính là 2.000đ/kWh, chi phí vận hành nguồn điện của doanh nghiệp sẽ dao động ở mức khoảng 9.100.000 VNĐ cho 30 ngày hoạt động liên tục.

Q3: Giới hạn chiều dài đường ống dẫn gas tối đa của máy là bao nhiêu mét?
Trả lời: Khoảng cách kết nối đường ống đồng thực tế tối đa cho phép giữa dàn lạnh và dàn nóng đạt 75 mét (với chiều dài quy đổi tương đương tối đa là 90 mét tính cả co cút hàn co nối). Chênh lệch độ cao theo chiều thẳng đứng cho phép tối đa là 30 mét khi dàn nóng lắp đặt phía trên dàn lạnh. Lưu ý khi chênh lệch độ cao vượt quá 5m, kỹ sư lắp đặt bắt buộc phải thi công bẫy dầu (Oil trap) ở đường hơi định kỳ mỗi 5-7m chiều cao để bảo vệ máy nén khỏi nguy cơ thiếu dầu bôi trơn cốt trục máy.

Q4: Máy lạnh âm trần nối ống gió 16HP này có đi kèm giấy chứng nhận CO/CQ không?
Trả lời: Công ty SISCOM cam kết tất cả sản phẩm điều hòa Daikin do chúng tôi phân phối đều là hàng nhập khẩu nguyên đai nguyên kiện chính hãng 100% từ nhà máy Daikin Thái Lan/Malaysia. Mỗi lô hàng bàn giao đến chân công trình đều được đi kèm đầy đủ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ do cơ quan hải quan kiểm duyệt và Daikin Việt Nam cấp. SISCOM sẽ cung cấp đầy đủ bản sao công chứng các giấy tờ này đi kèm hóa đơn tài chính VAT để phục vụ hồ sơ nghiệm thu, quyết toán dự án của chủ đầu tư.

Q5: Thời gian thi công lắp đặt và bàn giao hoàn thiện máy trung bình là bao lâu?
Trả lời: Thời gian thi công lắp đặt hoàn thiện tổ hợp máy FDR400PY1/RZUR400PY1 trung bình dao động từ 2 đến 3 ngày làm việc đối với đội ngũ kỹ thuật gồm 2 kỹ sư M&E chuyên nghiệp của SISCOM. Tiến trình thi công thực tế bao gồm các công đoạn cụ thể: lắp đặt ti treo trần bê tông, treo dàn lạnh thăng bằng, đi đường ống đồng và bọc cách nhiệt bảo ôn, đi bạt mềm kết nối ống gió mềm thạch cao, kéo cáp nguồn MCB 40A, thực hiện hút chân không sâu hệ thống, thử áp suất kín bằng nitơ khô trong 24 giờ và chạy thử liên tục 2 tiếng để đo dòng điện vận hành trước khi bàn giao.

Q6: SISCOM có cung cấp dịch vụ tư vấn thiết kế hệ thống ống gió miễn phí không?
Trả lời: SISCOM cung cấp gói dịch vụ khảo sát công trình thực tế, tính toán phụ tải lạnh theo tiêu chuẩn quốc tế ASHRAE và tư vấn thiết kế hệ thống điều hòa hoàn toàn miễn phí cho tất cả quý khách hàng trên toàn quốc. Đội ngũ kỹ sư M&E giàu kinh nghiệm của chúng tôi sẽ trực tiếp thực hiện thiết kế sơ đồ nguyên lý hệ thống ống gió, tính toán trở lực đường ống gió để đưa ra bản vẽ CAD Shop Drawing 2D/3D tối ưu hóa luồng khí lạnh khuếch tán trong không gian làm việc của bạn. Đường dây nóng tư vấn dịch vụ của chúng tôi luôn mở 24/7 để tiếp nhận yêu cầu từ quý khách: 0969.777.854.
