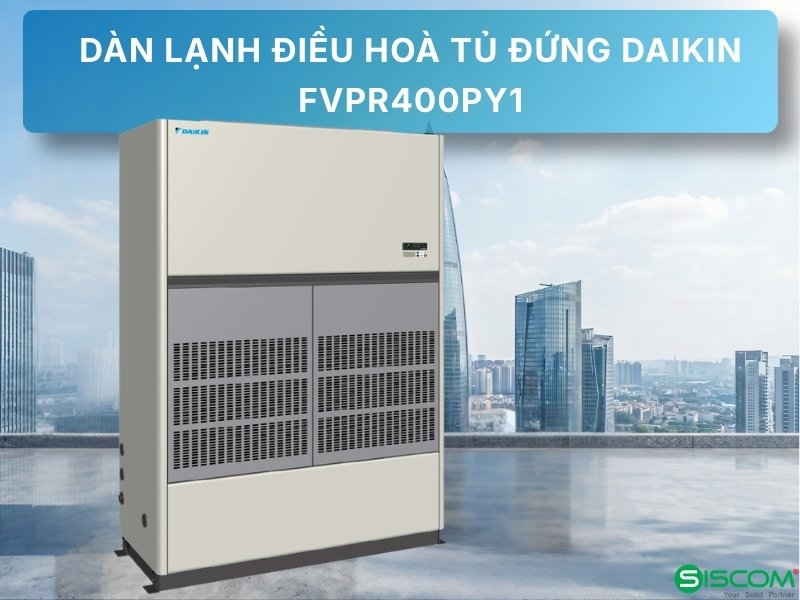

Điều Hoà Tủ Đứng Daikin FVPR400PY1/RZUR400PY1

Sản phẩm FVPR400PY1/RZUR400PY1 là hệ thống điều hòa công nghiệp Daikin tủ đứng đặt sàn nối ống gió công suất lạnh danh định 136.000 BTU/h (40.0 kW), tương đương công suất thiết kế 16HP, sử dụng hệ thống máy nén xoắn ốc Scroll và gas lạnh R-410A bền bỉ. Thiết bị sở hữu áp suất tĩnh ngoài (ESP) lớn lên đến 150 Pa cùng hệ thống quạt ly tâm truyền động dây đai đai linh hoạt, cho phép nhà thầu kết nối hệ thống đường ống gió dài để phân tán luồng khí lạnh đều đến từng khu vực làm việc của công nhân.

Các nhà xưởng sản xuất quy mô vừa và lớn, kho lưu trữ nguyên vật liệu công nghiệp và các văn phòng mở có diện tích từ 250 đến 350 m² thường xuyên đối mặt với bài toán quá nhiệt hệ thống do mật độ thiết bị máy móc tỏa nhiệt và nhân công hoạt động cao liên tục. Trong các kết cấu nhà xưởng này, việc sử dụng các dòng máy điều hòa thương mại công suất nhỏ thường không đảm bảo cự ly gió tuần hoàn và dễ gây quá tải hệ thống. Dòng máy tủ đứng đặt sàn nối ống gió Daikin 16HP thế hệ P-series là giải pháp cơ điện HVAC chuyên nghiệp đáp ứng tối ưu các bài toán truyền dẫn khí lạnh công suất lớn này.

Hướng dẫn lắp đặt Điều hoà tủ đứng daikin (nối ống gió) FVPR400PY1/RZUR400PY1

Công tác thi công lắp đặt tổ hợp máy nối ống gió 16HP đòi hỏi độ chuẩn xác kỹ thuật cao trong khâu định vị chân máy và hàn đường ống gas:

1. Đổ bệ móng bê tông đặt sàn và định vị dàn lạnh: Thực hiện gia công đổ bệ bê tông phẳng dày tối thiểu 150mm tại vị trí đặt dàn lạnh FVPR400PY1, dùng thước nivo căn chỉnh độ thăng bằng tuyệt đối theo cả hai chiều ngang dọc và siết chặt chân máy bằng 4 bulông nở sắt M12 chịu lực để triệt tiêu toàn bộ rung động cơ học khi quạt ly tâm vận hành.
2. Thi công đường ống dẫn môi chất lạnh: Lắp đặt cặp ống đồng Ø12.7mm (đường lỏng) và Ø28.6mm (đường hơi) bọc bảo ôn cách nhiệt dạng ống dày tối thiểu 19mm cho đường hơi để chống đọng sương bề mặt, thực hiện hàn nối ống bằng hợp kim bạc trong môi trường thổi khí nitơ khô áp suất thấp (0.02 MPa) nhằm ngăn ngừa vảy oxit đen hình thành bên trong lòng ống dẫn.
3. Lắp đặt hệ thống ống gió và căn chỉnh dây đai truyền động: Đấu nối hộp gió (plenum box) vào miệng gió thổi của dàn lạnh thông qua khớp nối bạt mềm chống rung chuyên dụng để cách ly tiếng ồn của quạt ly tâm, sau đó mở nắp máy để kiểm tra và căn chỉnh độ căng của dây đai truyền động quạt (Belt tension) đạt độ võng tiêu chuẩn từ 10mm đến 15mm dưới lực ấn tay khoảng 20N.
4. Kết nối hệ thống cáp điện động lực và dây tín hiệu: Đi cáp nguồn 3 pha 4 dây sử dụng lõi đồng tiết diện tối thiểu 4×10 mm² luồn trong ống nhựa chịu lực bảo vệ từ tủ điện M&E đến dàn lạnh qua MCB 40A chuyên dụng, đồng thời đi cáp tín hiệu điều khiển chống nhiễu 2 lõi (Shielded cable) nối giữa dàn nóng và dàn lạnh.
5. Hút chân không, thử kín áp suất và nạp gas bổ sung: Kết nối bộ đồng hồ đo áp chuyên dụng và máy bơm chân không vào các cổng dịch vụ, tiến hành hút đạt độ chân không tối thiểu -750 mmHg (-100 kPa) và giữ áp trong 1 giờ để loại bỏ hơi ẩm, thực hiện thử kín hệ thống bằng nitơ khô ở áp suất 4.15 MPa trong vòng 24 giờ liên tục để kiểm tra rò rỉ, sau đó tiến hành mở van dịch vụ và nạp gas R-410A bổ sung (nếu đường ống dài vượt quá 7.5m tiêu chuẩn) trước khi đóng điện chạy thử hệ thống.

Thông Số Kỹ Thuật Điều Hòa Daikin FVPR400PY1/RZUR400PY1 Chi Tiết

Để thuận tiện cho công tác thiết kế hệ thống ống dẫn gió và lập bản vẽ Shop Drawing, các kỹ sư cơ điện M&E có thể đối chiếu các thông số kỹ thuật chi tiết của tổ hợp máy dưới đây:

5 Đặc Điểm Nổi Bật Của Điều Hòa Daikin FVPR400PY1/RZUR400PY1

1. Cột áp suất tĩnh ngoài cao 150 Pa hỗ trợ kết nối hệ thống đường ống gió phức tạp

Dàn lạnh điều hòa Daikin FVPR400PY1 sở hữu cột áp suất tĩnh ngoài (ESP) định mức lớn lên đến 150 Pa. Ưu thế này giúp thiết bị duy trì lưu lượng gió thổi mạnh mẽ ngay cả khi phải vượt qua trở lực ma sát lớn của hệ thống đường ống gió tôn mạ kẽm đi xa 30-35m. Các kỹ sư HVAC có thể dễ dàng thiết kế hệ thống ống gió rẽ nhánh, lắp đặt các van điều chỉnh lưu lượng (VCD) và phân phối khí lạnh đồng đều xuống không gian xưởng thông qua các miệng gió khuếch tán thẩm mỹ.

2. Quạt ly tâm truyền động dây đai đai hiệu suất cao cho phép căn chỉnh linh hoạt

Khác với các dòng máy thương mại quạt hướng trục thổi trực tiếp, dàn lạnh 16HP của Daikin sử dụng quạt ly tâm hiệu suất cao hoạt động thông qua động cơ quạt truyền động dây đai đai gián tiếp. Cơ cấu truyền động này mang lại sự linh hoạt tuyệt vời cho kỹ sư vận hành khi có thể dễ dàng căn chỉnh tỷ số truyền của puly để tăng hoặc giảm lưu lượng gió thực tế từ 100 đến 130 m³/phút, đảm bảo thích ứng hoàn hảo với các trở lực đường ống thực tế tại công trình.

3. Tổ hợp máy nén xoắn ốc Scroll hoạt động bền bỉ với tuổi thọ cơ học cao

Dàn nóng RZUR400PY1 được tích hợp cụm máy nén xoắn ốc kín (Scroll Compressor) thế hệ mới của Daikin. Với cơ chế nén quay liên tục theo quỹ đạo xoắn trục kép, máy nén hạn chế tối đa lực ma sát cơ học, hiện tượng rung động và độ ồn so với các dòng máy nén piston cũ. Thiết kế này giúp tổ hợp máy đạt độ tin cậy cơ học tối đa, đáp ứng hoàn hảo yêu cầu vận hành liên tục 24/7 trong các môi trường công nghiệp nhà máy cơ khí nặng.

4. Dàn tản nhiệt PFC chất liệu hợp kim nhôm chống ăn mòn hóa học mạnh mẽ

Dàn nóng outdoor sử dụng công nghệ dàn tản nhiệt vi kênh Parallel Flow Condenser (PFC) được cấu tạo 100% từ hợp kim nhôm chất lượng cao. Cải tiến này loại bỏ hoàn toàn nguy cơ ăn mòn điện hóa điện phân giữa đồng và nhôm thường gặp ở thế hệ dàn cũ. Bề mặt các lá tản nhiệt được phủ một lớp nhựa acrylic siêu mỏng chống thấm nước muối mặn và axit, giúp nâng cao đáng kể độ bền hoạt động khi lắp đặt ngoài trời tại các khu công nghiệp ven biển.

5. Khoang hòa trộn khí tươi tích hợp sẵn giúp nâng cao chất lượng khí hồi tuần hoàn

Dàn lạnh FVPR400PY1 được thiết kế chú trọng đến chất lượng không khí trong không gian sản xuất có mật độ công nhân cao bằng việc tích hợp sẵn khoang liên kết lấy gió tươi ngoài trời phía sau thân máy. Hệ thống cho phép dẫn đường ống gió tươi hòa trộn trực tiếp vào luồng gió hồi tuần hoàn với tỷ lệ lên đến 20%. Không khí tươi được đi qua lưới lọc Saranet độ bền cao để lọc sạch bụi bẩn trước khi đưa vào phòng, đảm bảo không gian làm việc an toàn và thông thoáng.

Ứng Dụng Thực Tế Của Điều Hòa Daikin FVPR400PY1/RZUR400PY1 Trong Công Trình Cơ Điện

Tổ hợp máy tủ đứng nối ống gió 16HP được ứng dụng rộng rãi tại các công trình cơ điện quy mô công nghiệp tại Việt Nam nhờ công suất lạnh lớn và khả năng rải gió linh hoạt:

• Nhà xưởng gia công cơ khí chính xác, khuôn mẫu và linh kiện điện tử: Đây là không gian có mật độ thiết bị máy móc tỏa nhiệt lớn liên tục và yêu cầu kiểm soát dải nhiệt độ 23-25°C ổn định để tránh sai lệch kích thước phôi gia công do giãn nở nhiệt. Khả năng nối ống gió của dàn lạnh giúp đưa luồng khí lạnh trực tiếp đến từng khu vực bàn làm việc của công nhân thông qua hệ thống ống gió tôn kẽm bọc cách nhiệt bảo ôn PE, duy trì môi trường làm việc lý tưởng.
• Showroom trưng bày ô tô, siêu thị và trung tâm triển lãm lớn: Những không gian mở có trần cao từ 4m đến 6m yêu cầu tính thẩm mỹ kiến trúc rất cao. Dàn lạnh đặt sàn tủ đứng FVPR400PY1 được giấu kín gọn gàng trong phòng kỹ thuật phụ, khí lạnh được dẫn qua hệ thống ống gió xoắn tròn sơn màu mỹ thuật treo cao sát trần, thổi mát dịu nhẹ thông qua các miệng gió khuếch tán thẩm mỹ mà không gây tiếng ồn trực tiếp.
• Nhà kho bảo quản dược phẩm, thiết bị y tế và linh kiện bán dẫn: Lưu lượng gió lớn 120 m³/phút tuần hoàn liên tục kết hợp bộ cảm biến nhiệt độ nhạy bén duy trì dải nhiệt độ và độ ẩm đồng đều giữa các tầng kệ hàng, đảm bảo nguyên vẹn chất lượng dược phẩm theo tiêu chuẩn GSP.

So Sánh Kỹ Thuật Giữa Daikin FVPR400PY1 Và Daikin FVPR400QY1 (Dòng Inverter Mới)

Để giúp quý nhà thầu cơ điện và chủ đầu tư có cái nhìn định lượng trước khi lập dự toán thiết kế, dưới đây là bảng so sánh kỹ thuật chi tiết giữa dòng P-series Non-Inverter cũ và dòng Q-series Inverter thế hệ mới:

Báo Giá Điều Hòa Daikin FVPR400PY1/RZUR400PY1 Chính Hãng Tại SISCOM

Mức giá điều hòa Daikin FVPR400PY1 phân phối chính hãng hiện nay trên thị trường Việt Nam dao động trong dải từ 125.000.000 VNĐ đến 145.000.000 VNĐ (đã bao gồm thuế giá trị gia tăng VAT). Đơn giá chính xác phụ thuộc vào khối lượng vật tư và nhân công kỹ thuật thi công thực tế tại công trình cơ điện, bao gồm:

• Chiều dài đường ống dẫn gas bằng ống đồng tiêu chuẩn và độ dày bảo ôn cách nhiệt Superlon đi kèm.
• Kích thước hệ thống đường ống gió tôn mạ kẽm (ống gió chữ nhật hoặc ống xoắn tròn) và số lượng miệng gió thổi khuếch tán.
• Chi phí gia công khung đỡ dàn nóng bằng thép hình chữ I hoặc lắp đặt sàn kỹ thuật ngoài trời cho các công trình cao tầng.
• Quãng đường vận chuyển vật tư thiết bị từ hệ thống kho bãi của SISCOM đến chân công trình dự án.

SISCOM là tổng thầu cơ điện M&E và nhà phân phối đại lý cấp 1 điều hòa Daikin chính hãng tại Việt Nam. Chúng tôi cam kết áp dụng chính sách chiết khấu thương mại đặc biệt từ 3% đến 6% dành riêng cho các nhà thầu cơ điện khi đặt mua sản phẩm với số lượng từ 2 bộ trở lên. Mọi sản phẩm bàn giao đến chân công trình đều được đi kèm đầy đủ chứng nhận xuất xứ CO, chứng nhận chất lượng CQ và hóa đơn VAT hợp pháp hỗ trợ doanh nghiệp thực hiện quyết toán dự án nhanh chóng. Quý khách hàng có thể liên hệ trực tiếp với bộ phận kinh doanh dự án của SISCOM để nhận được bảng giá điều hòa công nghiệp Daikin 2025 chính thức được cập nhật mới nhất.

Câu Hỏi Thường Gặp Về Điều Hòa Daikin FVPR400PY1/RZUR400PY1

Q1: Daikin FVPR400PY1/RZUR400PY1 phù hợp làm lạnh cho diện tích bao nhiêu mét vuông?
Trả lời: Tổ hợp máy nối ống gió công suất 16HP tương đương 136.000 BTU/h này được thiết kế để làm lạnh hiệu quả cho không gian có diện tích từ 200 m² đến 320 m² (với chiều cao trần nhà xưởng trung bình từ 3.0m đến 3.8m). Đối với các không gian phát sinh nhiệt liên tục như xưởng cơ khí, phòng máy CNC chứa nhiều thiết bị điện tử tỏa nhiệt liên tục, diện tích làm mát hiệu quả thực tế của máy nên được tính toán rút gọn xuống dải từ 150 m² đến 220 m² để đảm bảo nhiệt độ phòng luôn duy trì ổn định ở mức 25°C.

Q2: Điện năng tiêu thụ thực tế của tổ hợp máy lạnh này là bao nhiêu kWh mỗi ngày?
Trả lời: Thiết bị có công suất tiêu thụ điện năng định mức là 17.02 kW. Trong điều kiện vận hành thực tế tại nhà xưởng 10 tiếng/ngày, do là dòng máy Non-Inverter đóng ngắt máy nén theo rơ-le nhiệt độ cài đặt phòng, hệ số tải trung bình của máy hoạt động liên tục dao động ở mức 0.85. Lượng điện tiêu thụ thực tế của máy rơi vào khoảng 144.7 kWh/ngày. Tại mức giá điện kinh doanh tạm tính là 2.000đ/kWh, chi phí vận hành nguồn điện của doanh nghiệp sẽ dao động ở mức khoảng 8.600.000 VNĐ cho 30 ngày hoạt động liên tục.

Q3: Giới hạn chiều dài đường ống dẫn gas tối đa của máy là bao nhiêu mét?
Trả lời: Khoảng cách kết nối đường ống đồng thực tế tối đa cho phép giữa dàn lạnh và dàn nóng đạt 75 mét (với chiều dài quy đổi tương đương tối đa là 90 mét tính cả co cút hàn co nối). Chênh lệch độ cao theo chiều thẳng đứng cho phép tối đa là 30 mét khi dàn nóng lắp đặt phía trên dàn lạnh. Lưu ý khi chênh lệch độ cao vượt quá 5m, kỹ sư lắp đặt bắt buộc phải thi công bẫy dầu (Oil trap) ở đường hơi định kỳ mỗi 5-7m chiều cao để bảo vệ máy nén khỏi nguy cơ thiếu dầu bôi trơn cốt trục máy.

Q4: Máy lạnh tủ đứng nối ống gió 16HP này có đi kèm giấy chứng nhận CO/CQ không?
Trả lời: Công ty SISCOM cam kết tất cả sản phẩm điều hòa Daikin do chúng tôi phân phối đều là hàng nhập khẩu nguyên đai nguyên kiện chính hãng 100% từ nhà máy Daikin Thái Lan/Malaysia. Mỗi lô hàng bàn giao đến chân công trình đều được đi kèm đầy đủ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ do cơ quan hải quan kiểm duyệt và Daikin Việt Nam cấp. SISCOM sẽ cung cấp đầy đủ bản sao công chứng các giấy tờ này đi kèm hóa đơn tài chính VAT để phục vụ hồ sơ nghiệm thu, quyết toán dự án của chủ đầu tư.

Q5: Thời gian thi công lắp đặt và bàn giao hoàn thiện máy trung bình là bao lâu?
Trả lời: Thời gian thi công lắp đặt hoàn thiện tổ hợp máy FVPR400PY1/RZUR400PY1 trung bình dao động từ 3 đến 5 ngày làm việc đối với đội ngũ kỹ thuật gồm 3 kỹ sư M&E chuyên nghiệp của SISCOM. Tiến trình thi công thực tế bao gồm các công đoạn cụ thể: đổ bệ máy đặt sàn phẳng, đi đường ống đồng và bọc cách nhiệt bảo ôn, kết nối bạt mềm ống gió quạt ly tâm, kéo cáp nguồn động lực MCB, thực hiện hút chân không sâu hệ thống, thử áp suất kín bằng nitơ khô trong 24 giờ và chạy thử liên tục 4 tiếng để đo dòng điện vận hành trước khi bàn giao.

Q6: SISCOM có cung cấp dịch vụ tư vấn thiết kế hệ thống ống gió miễn phí không?
Trả lời: SISCOM cung cấp gói dịch vụ khảo sát công trình thực tế, tính toán phụ tải lạnh theo tiêu chuẩn quốc tế ASHRAE và tư vấn thiết kế hệ thống điều hòa hoàn toàn miễn phí cho tất cả quý khách hàng trên toàn quốc. Đội ngũ kỹ sư M&E giàu kinh nghiệm của chúng tôi sẽ trực tiếp thực hiện thiết kế sơ đồ nguyên lý hệ thống ống gió, tính toán trở lực đường ống gió để đưa ra bản vẽ CAD Shop Drawing 2D/3D tối ưu hóa luồng khí lạnh khuếch tán trong không gian làm việc của bạn. Đường dây nóng tư vấn dịch vụ của chúng tôi luôn mở 24/7 để tiếp nhận yêu cầu từ quý khách: 0969.777.854.
