Điều Hoà Âm Trần Daikin Nối Ống Gió FDN100HV1/RN100HY19

Nhà xưởng sản xuất quy mô trung bình từ 250 – 350m² thường gặp khó khăn lớn trong việc kiểm soát tải nhiệt phát sinh từ dây chuyền máy móc công nghiệp hoạt động liên tục 12 – 16 giờ/ngày, đi kèm bụi bẩn và độ ẩm cao. Thiết bị điều hòa công nghiệp Daikin âm trần nối ống gió Daikin FDN100HV1/RN100HY19 công suất lạnh danh định 100.000 BTU/h (29.30 kW), sử dụng gas R-410A và máy nén xoắn ốc Scroll chính là giải pháp xử lý triệt để bài toán kỹ thuật này. Hệ thống được trang bị quạt tĩnh dàn lạnh có áp suất tĩnh ngoài lên tới 100 Pa, cách nhiệt Polyethylene (PE) dày 10mm chống cháy và vỏ thép mạ kẽm phủ sơn polyester chống ăn mòn hóa chất vượt trội.

Hướng dẫn lắp đặt Điều Hoà Âm Trần Nối Ống Gió 1 Chiều Lạnh Daikin FDN100HV1/RN100HY19

Quy trình thi công hệ thống điều hòa nối ống gió công suất lớn đòi hỏi độ chính xác kỹ thuật cao để thiết bị đạt hiệu suất tối ưu và tránh các sự cố rò rỉ gas hay nước ngưng. Dưới đây là 5 bước lắp đặt cốt lõi được khuyến nghị bởi đội ngũ kỹ sư HVAC của SISCOM:

Bước 1: Chuẩn bị mặt bằng và treo ty dàn lạnh FDN100HV1

Xác định vị trí lắp đặt dàn lạnh FDN100HV1 trên trần bê tông, tiến hành khoan cấy bu lông nở sắt M10 chịu lực và treo 4 thanh ty ren chịu lực chắc chắn. Sử dụng thước nivo điện tử để cân chỉnh dàn lạnh đạt độ thăng bằng tuyệt đối, hoặc hơi nghiêng khoảng 2 – 3mm về phía lỗ thoát nước ngưng để đảm bảo lưu lượng nước chảy tự nhiên, tránh hiện tượng tràn máng nước ngưng vào khoang cách nhiệt PE.

Bước 2: Đi đường ống đồng Ø9.52 mm và Ø22.2 mm và bảo ôn

Thi công đường ống đồng chuyên dụng có độ dày thành ống tối thiểu 0.81mm cho ống hơi Ø22.2 mm và ống lỏng Ø9.52 mm, bọc bảo ôn cách nhiệt Superlon cao cấp cho từng đường ống riêng biệt để tránh truyền nhiệt chéo. Kết nối các đầu ống đồng vào dàn lạnh FDN100HV1 và dàn nóng RN100HY19 bằng phương pháp hàn thổi khí nitơ áp suất nhẹ (0.02 MPa) nhằm ngăn ngừa tình trạng oxy hóa bề mặt trong ống đồng tạo vảy đen gây nghẹt phin lọc máy nén.

Bước 3: Kết nối hệ thống ống gió và cửa gió hồi/thổi

Lắp đặt hệ thống ống gió tôn mạ kẽm (cách nhiệt trong hoặc ngoài bằng bông thủy tinh/cao su lưu hóa) kết nối trực tiếp vào miệng thổi và miệng hồi của dàn lạnh thông qua các khớp nối mềm chống rung bằng vải bạt bọc PVC. Thiết kế các hộp gom gió (Plenum Box) đầu thổi và đầu hồi, kết nối với các miệng gió khuếch tán (Diffuser) trên trần thạch cao bằng ống gió mềm nhôm cách nhiệt để giảm thiểu tối đa tổn thất áp suất tĩnh ngoài 100 Pa và triệt tiêu tiếng ồn của quạt dàn lạnh.

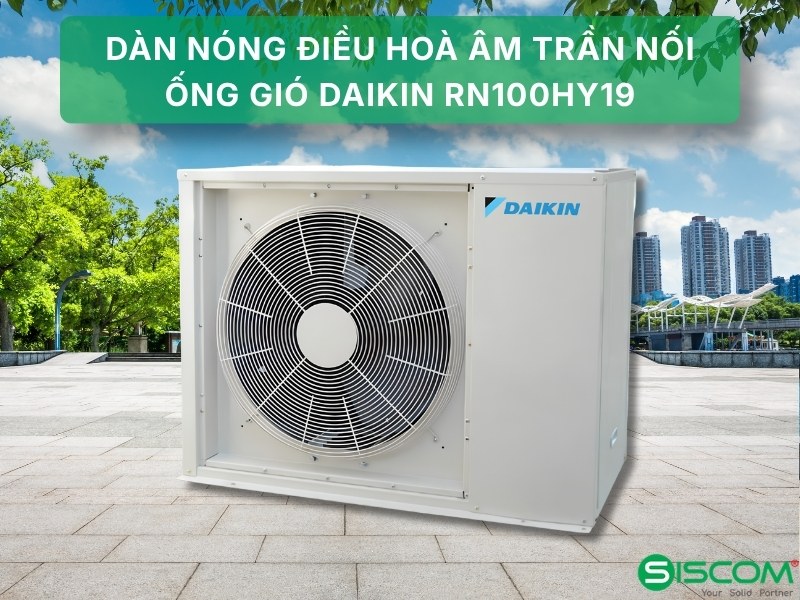

Bước 4: Lắp đặt dàn nóng RN100HY19 và đấu nối điện động lực

Đặt dàn nóng RN100HY19 trên bệ bê tông vững chắc cao tối thiểu 150mm so với mặt sàn để tránh ngập nước, có lắp đệm cao su giảm chấn dày 20mm dưới chân đế máy để triệt tiêu chấn động cơ học khi máy nén Scroll hoạt động. Tiến hành đấu nối nguồn điện 3 pha (380-415V/50Hz) vào cầu đấu của dàn nóng thông qua aptomat (MCCB) bảo vệ có dòng định mức phù hợp, kết nối cáp điều khiển chống nhiễu giữa dàn nóng và dàn lạnh theo đúng sơ đồ mạch điện của nhà sản xuất.

Bước 5: Nghiệm thu đường ống và chạy thử hệ thống (Commissioning)

Nén thử áp hệ thống đường ống đồng bằng khí nitơ khô ở mức áp suất 4.15 MPa trong 24 giờ để kiểm tra độ kín tuyệt đối của các mối hàn, sau đó tiến hành hút chân không bằng bơm chuyên dụng đạt độ chân sâu dưới 500 microns (giữ áp 30 phút không tăng). Mở hoàn toàn các van dịch vụ trên dàn nóng RN100HY19, cấp nguồn điện chạy thử thiết bị tối thiểu 60 phút để kiểm tra dòng điện vận hành, áp suất gas đầu hút/đầu đẩy, nhiệt độ gió cấp tại miệng thổi đạt chênh lệch tối thiểu 8°C so với gió hồi, và ký biên bản bàn giao kỹ thuật.

Thông số kỹ thuật chi tiết của FDN100HV1/RN100HY19

Thiết bị Daikin FDN100HV1/RN100HY19 được sản xuất và nhập khẩu nguyên bộ từ nhà máy Daikin Malaysia, tuân thủ nghiêm ngặt các quy chuẩn đo lường hiệu suất quốc tế. Dưới đây là bảng thông số kỹ thuật chi tiết được trích xuất trực tiếp từ catalog kỹ thuật gốc của nhà sản xuất:

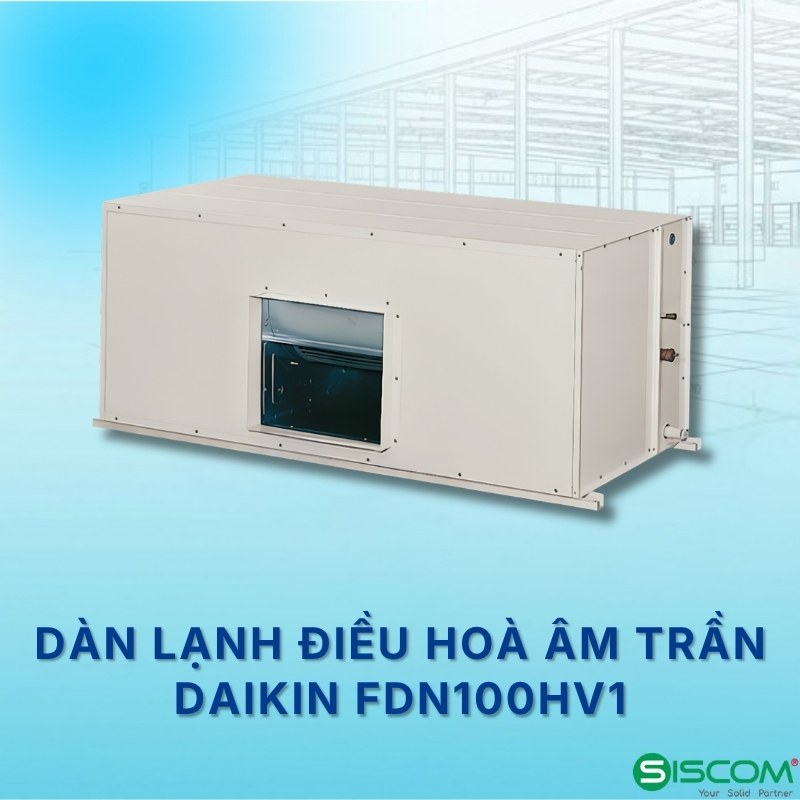

5 Đặc điểm kỹ thuật nổi bật của dàn lạnh nối ống gió Daikin FDN100HV1

Dàn lạnh FDN100HV1 thuộc phân khúc máy lạnh quạt tĩnh một chiều của Daikin được thiết kế đặc thù cho các ứng dụng công nghiệp và thương mại nặng. Sản phẩm sở hữu các cải tiến kỹ thuật đắt giá giúp tối ưu hóa hiệu suất và nâng cao tuổi thọ vận hành trong các môi trường khắc nghiệt:

1. Động cơ quạt áp suất tĩnh ngoài 100 Pa vượt trội

Khác với các dòng điều hòa thương mại thông thường có áp suất tĩnh chỉ từ 30 – 50 Pa, dàn lạnh FDN100HV1 sở hữu motor quạt mạnh mẽ cung cấp áp suất tĩnh ngoài định mức 100 Pa. Đặc tính kỹ thuật này cho phép các kỹ sư M&E thoải mái thiết kế mạng lưới ống gió tôn mạ kẽm kéo dài, đi xuyên qua các dầm xà phụ trợ và phân phối luồng khí lạnh đồng đều tới nhiều cửa gió (miệng gió) khuếch tán. Nhờ đó, nhiệt độ trong toàn bộ khu vực làm việc luôn được duy trì ổn định, không xảy ra hiện tượng chênh lệch nhiệt cục bộ giữa đầu và cuối đường ống gió.

2. Máy nén xoắn ốc Scroll hiệu suất cao và bền bỉ

Hệ thống sử dụng dòng máy nén xoắn ốc kín (Hermetic Scroll Compressor) thế hệ mới của hãng. Cơ chế nén xoắn ốc liên tục giúp giảm thiểu tối đa lực ma sát động, hạn chế hiện tượng rò rỉ môi chất lạnh qua các khe hở cơ khí và tối ưu hóa hiệu suất nén dòng khí gas R-410A. Máy nén Scroll vận hành với độ rung cực thấp, triệt tiêu tiếng ồn tần số cao và có khả năng chịu tải liên tục tốt hơn 22% so với dòng máy nén piston hay rotor thông thường trong điều kiện nhiệt độ ngoài trời đạt ngưỡng 46°C.

3. Cách nhiệt Polyethylene (PE) dày 10mm kháng cháy

Để ngăn ngừa triệt để hiện tượng đọng sương trên bề mặt vỏ dàn lạnh gây hư hại trần thạch cao hoặc hệ thống điện xung quanh, Daikin đã trang bị lớp cách nhiệt Polyethylene (PE) cao cấp dày tới 10mm bên trong khoang máy. Vật liệu PE này không chỉ có hệ số dẫn nhiệt cực thấp mà còn đạt các tiêu chuẩn quốc tế về khả năng kháng cháy lan, không sản sinh khí độc khi gặp nhiệt độ cao, an toàn tuyệt đối cho các công trình đòi hỏi nghiêm ngặt về phòng cháy chữa cháy (PCCC) như kho dược phẩm hay xưởng may mặc.

4. Vỏ thép mạ kẽm phủ sơn polyester epoxy chống ăn mòn

Khung vỏ dàn lạnh FDN100HV1 được chế tạo từ các tấm thép mạ kẽm cường độ cao, bề mặt được xử lý bằng công nghệ sơn tĩnh điện polyester epoxy chuyên dụng. Lớp phủ bảo vệ kép này giúp thiết bị chống lại sự oxy hóa từ độ ẩm không khí cao, kháng dung môi hóa chất nhẹ và chống ăn mòn do hơi muối biển. Do đó, thiết bị rất thích hợp để lắp đặt tại các khu vực ven biển Việt Nam hoặc các nhà máy sản xuất linh kiện điện tử phát sinh nhiều hóa chất bay hơi.

5. Linh hoạt tùy chỉnh puly và động cơ truyền động dây đai

Đối với các hệ thống có chiều dài ống gió biến động lớn so với thiết kế ban đầu, kỹ sư lắp đặt có thể dễ dàng thay đổi tỷ số truyền puly của động cơ quạt dàn lạnh (đối với cấu hình truyền động dây đai tùy chọn từ 12.5HP trở lên) để điều chỉnh lưu lượng gió và áp suất tĩnh ngoài phù hợp với tải thực tế của hệ thống ống gió. Sự linh hoạt này giúp tối ưu hóa điểm làm việc của quạt, tránh hiện tượng quá tải motor hoặc sụt giảm lưu lượng gió lạnh cấp vào không gian.

Ứng dụng thực tế của điều hòa Daikin FDN100HV1/RN100HY19

Nhờ thiết kế quạt tĩnh công suất lớn và độ bền cơ khí vượt trội, tổ máy FDN100HV1/RN100HY19 được ứng dụng rộng rãi trong các công trình cơ điện HVAC thương mại và công nghiệp nặng tại Việt Nam:

• Nhà xưởng công nghiệp nhẹ và xưởng may mặc: Phù hợp cho diện tích khoảng 300m² với đặc thù mật độ máy móc tỏa nhiệt cao và công nhân làm việc đông đúc. Hệ thống ống gió cấp gió tươi liên tục giúp làm sạch không khí, kiểm soát bụi vải và duy trì nhiệt độ dễ chịu giúp tăng năng suất lao động.
• Showroom ô tô và phòng trưng bày sản phẩm trần cao: Do dàn lạnh được lắp giấu hoàn toàn trên trần kỹ thuật, chỉ lộ ra các miệng gió khuếch tán hiện đại, giúp tối ưu hóa tính thẩm mỹ sang trọng của không gian trưng bày mà vẫn đảm bảo hiệu suất làm lạnh sâu.
• Phòng sạch và nhà máy sản xuất linh kiện điện tử: Kết hợp hoàn hảo với các phin lọc hiệu suất cao (HEPA) gắn trên đường hồi gió hồi 2 inch của dàn lạnh FDN100HV1 để loại bỏ triệt để các hạt bụi siêu mịn, bảo vệ chất lượng dây chuyền lắp ráp vi mạch bán dẫn.
• Trung tâm tiệc cưới và hội trường lớn: Khả năng phân chia luồng gió qua nhiều nhánh ống gió mềm giúp làm mát đồng đều cho các không gian rộng lớn, tránh hiện tượng luồng gió lạnh thổi trực tiếp gây khó chịu cho khách hàng bên dưới, đồng thời triệt tiêu tiếng ồn nhờ thiết kế tiêu âm ống gió tối ưu.

So sánh FDN100HV1/RN100HY19 với Daikin FDR10RNY1/RUR10RNY1

Trong quá trình lựa chọn giải pháp thiết kế HVAC, nhiều nhà thầu cơ điện thường cân nhắc giữa dòng máy packaged quạt tĩnh FDN100HV1 và dòng máy âm trần nối ống gió thế hệ mới FDR10RNY1 thuộc dòng sản phẩm phi biến tần 2025. Dưới đây là bảng so sánh đối chiếu chi tiết giữa hai tổ máy công suất 10HP này:

Nhìn chung, tổ máy FDN100HV1/RN100HY19 thể hiện ưu thế kỹ thuật vượt trội về độ dài đường ống đồng kết nối lên tới 75m và độ chênh lệch chiều cao 30m, giúp các kỹ sư dễ dàng bố trí dàn nóng RN100HY19 trên mái tòa nhà hoặc ngoài tường rào xa mà không làm suy giảm công suất lạnh danh định của hệ thống. Trong khi đó, model mới Daikin FDR10RNY1 sẽ là phương án kinh tế hơn cho các mặt bằng có thiết kế vị trí lắp đặt dàn nóng và dàn lạnh cự ly ngắn (dưới 30m).

Bảng giá tham khảo và chi phí đầu tư Daikin FDN100HV1/RN100HY19

Giá bán thiết bị điều hòa công nghiệp trên thị trường dao động phụ thuộc vào tỷ giá nhập khẩu, các chính sách chiết khấu thương mại B2B của Daikin Việt Nam theo từng giai đoạn và quy mô số lượng đặt hàng của dự án.

Hiện nay, mức giá bán tham khảo cho tổ máy Daikin FDN100HV1/RN100HY19 nằm trong khoảng 75.000.000 VNĐ – 90.000.000 VNĐ (đã bao gồm thuế VAT 10%, chưa bao gồm chi phí vật tư phụ và nhân công thi công lắp đặt). Khách hàng B2B, nhà thầu cơ điện có thể liên hệ trực tiếp tới SISCOM qua hotline 0969.777.854 để nhận bảng báo giá dự toán cạnh tranh nhất thị trường.

Chi phí đầu tư hoàn thiện một hệ thống điều hòa nối ống gió công suất lớn sẽ bao gồm các hạng mục phụ trợ sau:

• Hệ thống ống đồng và bảo ôn: Sử dụng ống đồng dày 0.81mm bọc bảo ôn cách nhiệt Superlon cao cấp, giá phụ thuộc vào chiều dài thực tế lắp đặt tại công trình.
• Hệ thống ống gió tôn mạ kẽm và miệng gió: Gia công hộp gió tiêu âm, bọc cách nhiệt chống cháy lan, ống gió mềm nhôm, cửa gió khuếch tán thạch cao. Khách hàng có thể tham khảo thêm bảng giá điều hòa công nghiệp Daikin 2025 để dự toán ngân sách vật tư trọn gói.
• Chi phí nhân công kỹ thuật: Thi công lắp dựng thiết bị, hàn đường ống đồng, lắp đặt phụ kiện và nghiệm thu vận hành (commissioning) trọn gói. Chúng tôi cung cấp giải pháp dịch vụ lắp đặt điều hòa công nghiệp chuyên nghiệp với cam kết chất lượng chuẩn ISO 9001.

3 Cam kết thương mại của SISCOM:

1. Sản phẩm chính hãng 100%: Cung cấp đầy đủ giấy chứng nhận xuất xứ CO (nhập khẩu nguyên bộ từ Malaysia) và chứng nhận chất lượng CQ từ nhà sản xuất Daikin.
2. Chính sách bảo hành vượt trội: Bảo hành chính hãng 12 tháng đối với toàn bộ linh kiện thân máy và 36 tháng riêng cho block máy nén xoắn ốc Scroll.
3. Lắp đặt và bàn giao toàn quốc: Đội ngũ kỹ sư M&E giàu kinh nghiệm trực tiếp giám sát thi công lắp đặt, bàn giao hệ thống đạt chuẩn vận hành và hỗ trợ kỹ thuật trọn đời 24/7.

Câu hỏi thường gặp về điều hòa Daikin FDN100HV1/RN100HY19

Dưới đây là các giải đáp chi tiết cho những thắc mắc kỹ thuật phổ biến từ các kỹ sư và chủ đầu tư dự án khi lựa chọn lắp đặt thiết bị này:

Q1: Điều hòa Daikin FDN100HV1/RN100HY19 phù hợp cho diện tích bao nhiêu m²?

Daikin FDN100HV1/RN100HY19 công suất 10HP (100.000 BTU/h) phù hợp cho diện tích từ 250 đến 350 m² với chiều cao trần tiêu chuẩn 3.5m và tải nhiệt trung bình. Với không gian phát nhiệt lớn như nhà xưởng sản xuất, phòng máy chủ hoặc khu vực đông người, diện tích phục vụ hiệu quả nên giảm xuống khoảng 200 – 250 m² để đảm bảo hiệu suất làm lạnh. Vui lòng liên hệ hotline 0969.777.854 để kỹ sư SISCOM khảo sát mặt bằng và tính toán tải lạnh chính xác nhất.

Q2: Tiêu thụ điện thực tế của FDN100HV1/RN100HY19 là bao nhiêu kWh/ngày?

Daikin FDN100HV1/RN100HY19 có công suất tiêu thụ điện định mức là 10.0 kW. Khi vận hành liên tục 10 giờ mỗi ngày trong môi trường nhà xưởng, điện năng tiêu thụ thực tế ước tính khoảng 100 kWh/ngày (đối với dòng non-inverter quạt tĩnh, hệ số tải nén thực tế thường dao động ở mức 0.9 – 1.0 tùy thuộc vào nhiệt độ môi trường xung quanh). Với giá điện sản xuất/kinh doanh trung bình 1.700 VNĐ/kWh, chi phí vận hành nguồn điện động lực khoảng 170.000 VNĐ/ngày.

Q3: Chiều dài đường ống tối đa và độ cao chênh lệch của FDN100HV1/RN100HY19 là bao nhiêu?

Điều hòa FDN100HV1/RN100HY19 cho phép chiều dài đường ống đồng kết nối tối đa lên tới 75m (chiều dài thực tế) và độ chênh lệch độ cao tối đa giữa dàn nóng và dàn lạnh là 30m. Đường kính ống đồng kỹ thuật tiêu chuẩn được Daikin quy định cụ thể là Ø9.52 mm cho ống lỏng và Ø22.2 mm cho ống hơi. Việc tuân thủ dải giới hạn này giúp duy trì lưu lượng dầu bôi trơn hồi về máy nén ổn định, ngăn ngừa hiện tượng kẹt block.

Q4: Điều hòa Daikin FDN100HV1/RN100HY19 có chứng nhận CO/CQ không? Bảo hành bao lâu?

Sản phẩm điều hòa Daikin FDN100HV1/RN100HY19 được SISCOM phân phối chính hãng 100%, đi kèm đầy đủ chứng nhận xuất xứ CO (nhập khẩu nguyên bộ từ nhà máy Daikin Malaysia) và chứng nhận chất lượng CQ của Daikin Việt Nam. Thiết bị được áp dụng chế độ bảo hành chính hãng tiêu chuẩn: 12 tháng đối với toàn bộ linh kiện thân máy và 36 tháng riêng cho máy nén xoắn ốc (Scroll Compressor) tính từ ngày nghiệm thu bàn giao.

Q5: Thời gian thi công lắp đặt và bàn giao sản phẩm trung bình là bao lâu?

Thời gian thi công lắp đặt hoàn thiện một tổ máy Daikin FDN100HV1/RN100HY19 dao động từ 2 đến 4 ngày làm việc. Tiến độ này bao gồm các hạng mục kỹ thuật: gia công ty treo chịu lực, định vị dàn lạnh FDN100HV1 âm trần, đi đường ống đồng và bọc bảo ôn PE, thi công hệ thống ống gió tôn mạ kẽm cách nhiệt, kết nối dàn nóng RN100HY19 ngoài trời, thử áp khí nitơ 4.15 MPa khử ẩm, hút chân không đạt 500 microns và chạy thử hiệu chuẩn dòng điện.

Q6: SISCOM có hỗ trợ tư vấn thiết kế hệ thống ống gió và tính tải lạnh miễn phí không?

Đội ngũ kỹ sư M&E giàu kinh nghiệm của SISCOM hỗ trợ khảo sát hiện trạng công trình, tính toán tải lạnh chi tiết theo tiêu chuẩn ASHRAE và thiết kế hệ thống ống gió hoàn toàn miễn phí cho khách hàng. Đối với các dự án nhà xưởng hoặc showroom thương mại, chúng tôi cung cấp bản vẽ shop drawing chi tiết, bảng tính sụt áp đường ống gió và thuyết minh kỹ thuật hệ thống hoàn chỉnh trước khi ký kết hợp đồng thương mại. Bạn có thể sử dụng dịch vụ tư vấn thiết kế hệ thống điều hòa của chúng tôi để sở hữu giải pháp MEP tối ưu nhất.
