​Dàn Lạnh Daikin FXMQ40PAVE 15.400BTU Nối Ống Gió

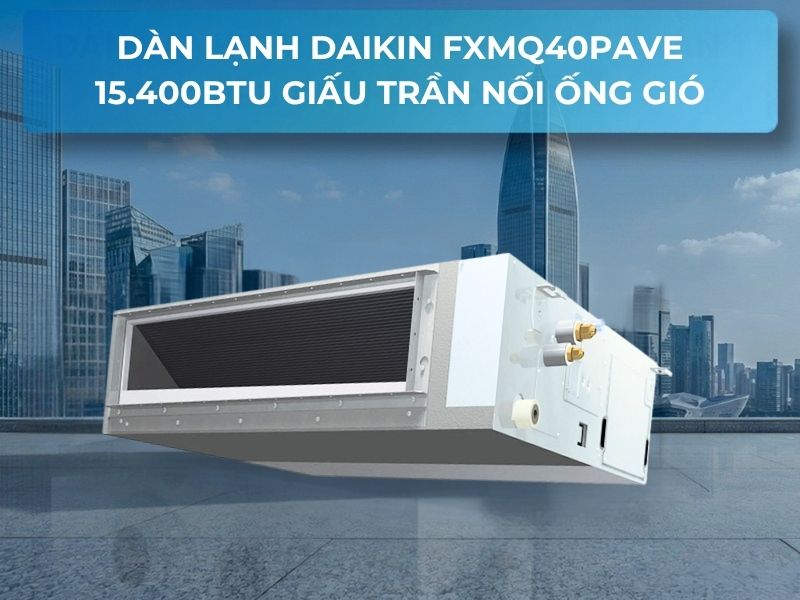

Dàn lạnh Daikin FXMQ40PAVE là thiết bị điều hòa không khí dạng giấu trần nối ống gió áp suất tĩnh trung bình (Middle Static Pressure Concealed Duct) thuộc hệ thống VRV Daikin thương mại cao cấp, cung cấp công suất làm lạnh danh định 4.5 kW (tương đương 15.400 Btu/h – ~1.6 – 1.8 HP) và công suất sưởi ấm 5.0 kW (17.100 Btu/h).

Sở hữu dải áp suất tĩnh ngoài ESP danh định 50 Pa có thể tùy biến linh hoạt từ 30 đến 100 Pa (hoặc cài đặt mở rộng 160 Pa) kết hợp lưu lượng gió đạt tới 16.0 m³/phút (960 m³/h), thiết bị đáp ứng trọn vẹn yêu cầu dẫn gió qua nhiều nhánh miệng gió cấp xa cho phòng khách căn hộ chung cư cao cấp, phòng ngủ Master rộng, phòng hội nghị và văn phòng làm việc diện tích từ 20 đến 28 m².

Về khả năng tương thích hệ thống cơ điện, dàn lạnh liên kết đồng bộ hoàn toàn với các tổ hợp dàn nóng trong hệ thống điều hòa VRV Daikin thế hệ VRV IV, VRV IV-S, VRV X và VRV H mới nhất. Khác với các dòng dàn lạnh thân mỏng Slim Duct vốn bị giới hạn chiều dài ống gió dưới 2 mét, thiết kế áp suất tĩnh trung bình của model FXMQ40PAVE mang lại sự tự do tối đa cho kiến trúc sư khi bố trí miệng gió âm trần thạch cao mà không lo sụt giảm lưu lượng khí tươi. Công ty Cổ phần Thương mại Kỹ thuật SISCOM hiện là nhà phân phối cấp 1 chính hãng thiết bị kèm chứng từ CO/CQ và dịch vụ tư vấn bóc tách thiết kế MEP toàn diện.

Thông số kỹ thuật dàn lạnh Daikin FXMQ40PAVE chi tiết

Bảng dữ liệu kỹ thuật tiêu chuẩn của dàn lạnh Daikin FXMQ40PAVE được đối chiếu trực tiếp từ tài liệu kỹ thuật Daikin VRV Engineering Data Book, cung cấp thông tin chuẩn xác cho công tác tính toán tải nhiệt và khí động học hệ thống HVAC:

Đặc điểm thiết kế và ưu thế kỹ thuật nổi bật của dàn lạnh Daikin FXMQ40PAVE

Được định vị là dòng sản phẩm chủ lực giải quyết bài toán làm mát cho các không gian mở có chiều dài hoặc chia nhiều khu vực chức năng, dàn lạnh Daikin FXMQ40PAVE tích hợp nhiều cải tiến kỹ thuật đắt giá:

1. Cột áp áp suất tĩnh ngoài ESP từ 30 đến 100 Pa – Dẫn gió đa nhánh linh hoạt

Với công suất 4.5 kW (15.400 Btu/h), điểm mạnh của FXMQ40PAVE nằm ở khả năng chịu áp suất tĩnh ngoài từ 30 lên đến 100 Pa (hoặc cài đặt mở rộng tối đa 160 Pa). Cột áp này cho phép kết nối một hệ thống ống gió tôn bọc bảo ôn chia làm 2 đến 3 nhánh ống gió mềm dài từ 5 đến 12 mét, dẫn khí qua các miệng gió slot dài hoặc miệng gió khuếch tán đặt tại các vị trí khác nhau trong phòng. Dù luồng gió phải vượt qua nhiều góc bo cua hay dầm bê tông phức tạp, áp lực gió vẫn duy trì đủ mạnh để tạo sự lưu chuyển không khí đồng đều khắp phòng.

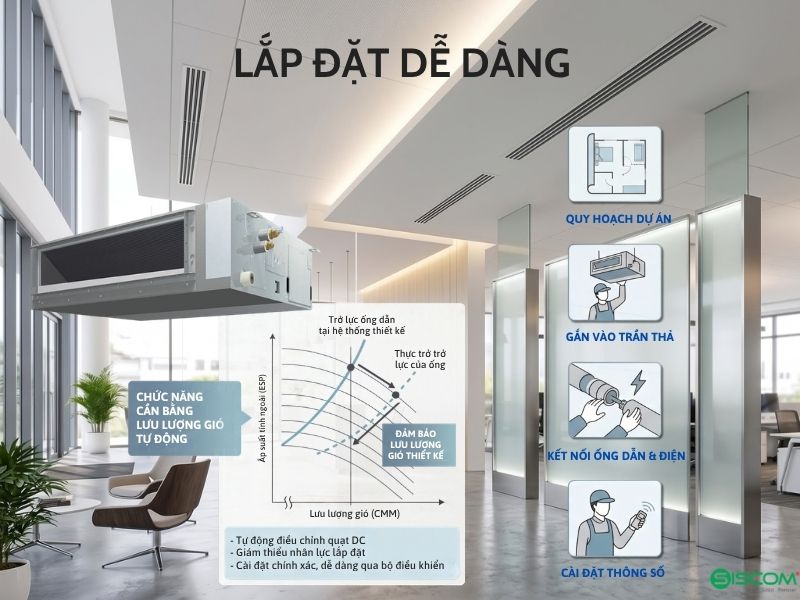

2. Chức năng tự động điều chỉnh lưu lượng gió (Automatic Airflow Adjustment)

Tính năng độc quyền Automatic Airflow Adjustment kích hoạt trong giai đoạn chạy thử nghiệm thu (commissioning) giúp động cơ quạt DC biến tần đo lường chính xác trở lực đường ống thực tế. Bo mạch điều khiển thông minh tự động tinh chỉnh tốc độ quạt để đạt đúng lưu lượng thiết kế danh định 16.0 m³/phút (960 m³/h). Điều này không chỉ giúp kỹ sư thi công tiết kiệm hơn 40% thời gian cân chỉnh miệng gió thủ công, mà còn ngăn chặn hiện tượng quạt quá tải hoặc thiếu gió gây đóng tuyết dàn lạnh.

3. Cụm bơm nước xả ngưng tích hợp sẵn với độ nâng 850 mm từ mặt đáy dàn lạnh

Daikin trang bị sẵn bơm xả cơ điện tử chất lượng cao ngay bên trong khung máy FXMQ40PAVE với cột áp nâng nước ngưng lên tới 850 mm tính từ mặt đáy dàn lạnh. Tính năng này giải phóng kỹ sư MEP khỏi nỗi lo vướng đà trần, cho phép tạo độ dốc tiêu chuẩn 1/100 khi gom đường thoát nước uPVC VP25 về trục kỹ thuật chính của tòa nhà. Hệ thống phao cảm biến ngắt an toàn tích hợp trong máng gom nước sẽ tự động dừng máy và phát mã lỗi trên màn hình điều khiển nếu phát hiện nguy cơ tràn nước, bảo vệ tuyệt đối cho hệ trần thạch cao và đồ gỗ nội thất.

4. Động cơ quạt DC biến tần Inverter tiết kiệm năng lượng và kiểm soát độ ồn

Động cơ quạt DC biến tần không chỉ cắt giảm tới 35% lượng điện tiêu thụ so với các dòng quạt AC truyền thống mà còn cho phép phân tầng 3 cấp tốc độ gió (Cao / Trung bình / Thấp) cực kỳ mượt mà. Ở chế độ vận hành quạt thấp, máy phát ra độ ồn 35 dB(A) – mức âm học lý tưởng cho các không gian sinh hoạt cao cấp. Ngoài ra, việc bổ sung lớp vật liệu hấp thụ âm thanh quanh vỏ tôn giúp triệt tiêu rung chấn động cơ lan truyền qua trần giả.

Phạm vi ứng dụng và diện tích làm mát tiêu chuẩn của FXMQ40PAVE

Với công suất lạnh danh định 4.5 kW (15.400 Btu/h – ~1.6 – 1.8 HP), dàn lạnh Daikin FXMQ40PAVE là giải pháp cơ điện lý tưởng cho các không gian có diện tích từ trung bình đến rộng trong các công trình biệt thự, văn phòng và nhà hàng:

So sánh chuyên sâu: Dàn lạnh FXMQ40PAVE và Dàn lạnh siêu mỏng FXDQ40NDVE

Cùng sở hữu công suất làm lạnh danh định 4.5 kW (15.400 Btu/h), hai model dàn lạnh Daikin FXMQ40PAVE và dàn lạnh giấu trần siêu mỏng FXDQ40NDVE được thiết kế để giải quyết hai bài toán không gian trần hoàn toàn khác nhau:

Hướng dẫn thi công lắp đặt và lưu ý kỹ thuật đối với FXMQ40PAVE

Với lưu lượng gió lớn 960 m³/h cùng dải cột áp lên đến 100 Pa, việc thi công lắp đặt điều hòa Daikin đòi hỏi đội ngũ kỹ sư phải tuân thủ nghiêm các quy chuẩn cơ điện sau:

1. Cấu hình cấp áp suất tĩnh ESP trực tiếp trên điều khiển BRC1E63 / BRC1H63

Model FXMQ40PAVE hỗ trợ tính năng cài đặt trường (Field Setting) cực kỳ thuận tiện qua màn hình điều khiển có dây BRC1E63 hoặc BRC1H63 (Madoka). Kỹ thuật viên có thể chuyển đổi linh hoạt giữa các mức áp suất tĩnh (từ 30 đến 100 Pa) sao cho khớp chính xác với tổn thất áp suất thực tế của hệ thống phin lọc, van gió và chiều dài đường ống. Điều này giúp quạt DC vận hành chuẩn xác tại điểm làm việc tối ưu, tránh hiện tượng dư áp gây rít gió ở miệng cấp hoặc thiếu áp làm giảm độ lạnh.

2. Quy cách kết nối đường ống thoát nước xả ngưng uPVC VP25

Dàn lạnh FXMQ40PAVE sử dụng khớp nối nước xả tiêu chuẩn VP25 (đường kính ngoài Ø32 mm, đường kính trong Ø25 mm). Cụm bơm nước ngưng tích hợp sẵn hỗ trợ đẩy nước thẳng đứng lên tối đa 850 mm tính từ đáy dàn lạnh. Sau điểm uốn đỉnh, tuyến ống thoát ngang gom về hộp kỹ thuật bắt buộc phải duy trì độ dốc xuôi dòng tối thiểu 1/100 (10 mm/m). Toàn bộ chiều dài đường ống xả phải được bọc cách nhiệt bảo ôn PE foam dày ít nhất 10 mm để ngăn chặn triệt để hiện tượng đọng sương bề mặt gây ố trần thạch cao.

3. Thiết kế hộp chia gió Plenum tiêu âm và bố trí cửa thăm trần kỹ thuật

Do lưu lượng gió đạt 16.0 m³/phút, SISCOM khuyến nghị nên chế tạo hộp gom gió cấp và hồi (Plenum Box) bằng tôn tráng kẽm dán lớp cách âm cao su lưu hóa dày 15 mm hoặc bông thủy tinh tỷ trọng cao. Ngoài ra, trần thạch cao cần bố trí một cửa thăm (Access Door) kích thước tối thiểu 450 x 450 mm ngay phía dưới khoang chứa bo mạch và van tiết lưu điện tử, giúp quá trình vệ sinh lưới lọc bụi và bảo trì hệ thống diễn ra dễ dàng mà không làm ảnh hưởng đến thẩm mỹ kiến trúc.

Câu hỏi thường gặp về dàn lạnh Daikin FXMQ40PAVE

Tư vấn giải pháp và nhận báo giá dàn lạnh Daikin FXMQ40PAVE chính hãng

Đầu tư dàn lạnh Daikin FXMQ40PAVE là sự lựa chọn tối ưu cho các công trình đòi hỏi công suất làm lạnh mạnh mẽ, độ phủ gió rộng thông qua mạng lưới ống gió đa nhánh và độ bền vượt trội theo tiêu chuẩn Daikin Nhật Bản. Quý chủ đầu tư, kiến trúc sư và nhà thầu cơ điện có nhu cầu nhận bảng báo giá dự toán chiết khấu cao hoặc hỗ trợ kỹ thuật HVAC chuyên sâu, xin vui lòng liên hệ ngay với SISCOM:
