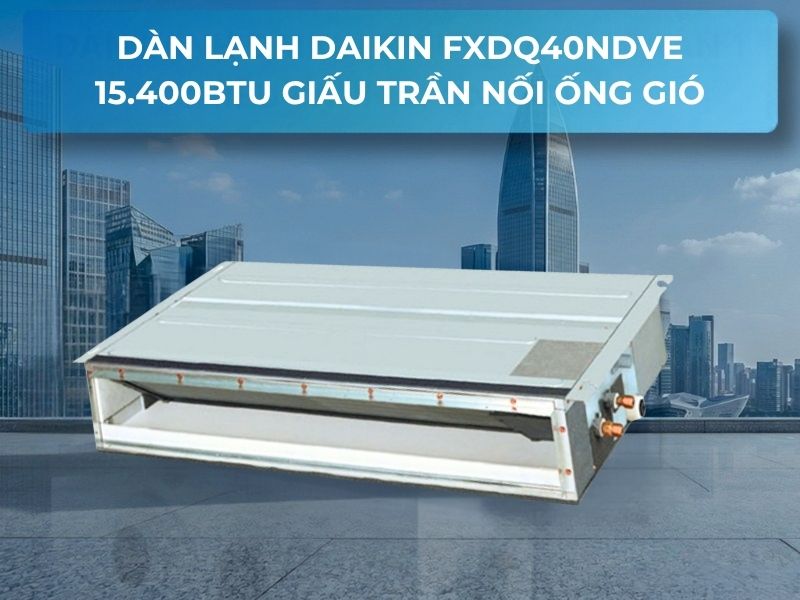

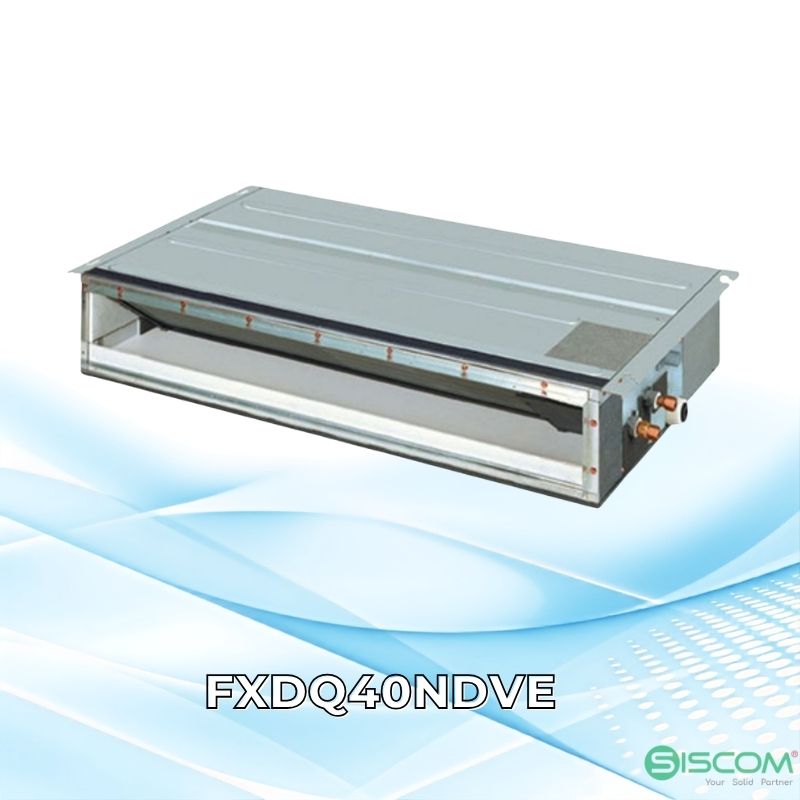

Dàn Lạnh Daikin FXDQ40NDVE 15.400BTU Nối Ống Gió

Dàn lạnh Daikin FXDQ40NDVE là thiết bị xử lý không khí dạng giấu trần nối ống gió thân mỏng (Slim Concealed Duct Type) thuộc hệ thống VRV Daikin, đạt công suất làm lạnh danh định 4.5 kW (tương đương 15.400 Btu/h – 1.75 HP) và công suất sưởi ấm 5.0 kW (17.100 Btu/h).

Được trang bị sẵn cụm bơm nước xả tự động cột áp nâng cao 750 mm kết hợp chiều cao thân máy siêu mỏng chỉ 200 mm và bề rộng 900 mm, model là giải pháp điều hòa giấu trần sang trọng, lý tưởng cho phòng khách chung cư 2 phòng ngủ, phòng ngủ Master lớn và văn phòng hội nghị từ 20 đến 28 m².

Trong giải pháp kỹ thuật cơ điện, thiết bị kết nối đồng bộ hoàn toàn với các tổ hợp dàn nóng thuộc hệ thống điều hòa VRV Daikin thế hệ VRV IV, VRV IV-S, VRV X và VRV H. Ứng dụng động cơ quạt DC biến tần Inverter cùng độ ồn vận hành giảm sâu xuống mức 29 dB(A), sản phẩm đáp ứng hoàn hảo tiêu chuẩn khắt khe về độ tĩnh lặng và kiểm soát nhiệt độ ổn định. Công ty Cổ phần Thương mại Kỹ thuật SISCOM hiện là tổng đại lý phân phối chính hãng kèm chứng chỉ CO/CQ và hỗ trợ kỹ thuật trọn gói toàn quốc.

Thông số kỹ thuật dàn lạnh Daikin FXDQ40NDVE chi tiết

Bảng số liệu kỹ thuật tiêu chuẩn của dàn lạnh Daikin FXDQ40NDVE được trích xuất từ tài liệu Daikin VRV Engineering Data Book, cung cấp đầy đủ thông số cho kỹ sư thiết kế hệ thống HVAC:

Đặc điểm thiết kế và ưu thế kỹ thuật nổi bật của dàn lạnh Daikin FXDQ40NDVE

Sở hữu công suất làm lạnh mạnh mẽ 15.400 Btu/h cùng kiểu dáng siêu mảnh mai, dàn lạnh Daikin FXDQ40NDVE đem lại sự cân bằng hoàn hảo giữa tính thẩm mỹ kiến trúc và sự tiện lợi trong thi công cơ điện:

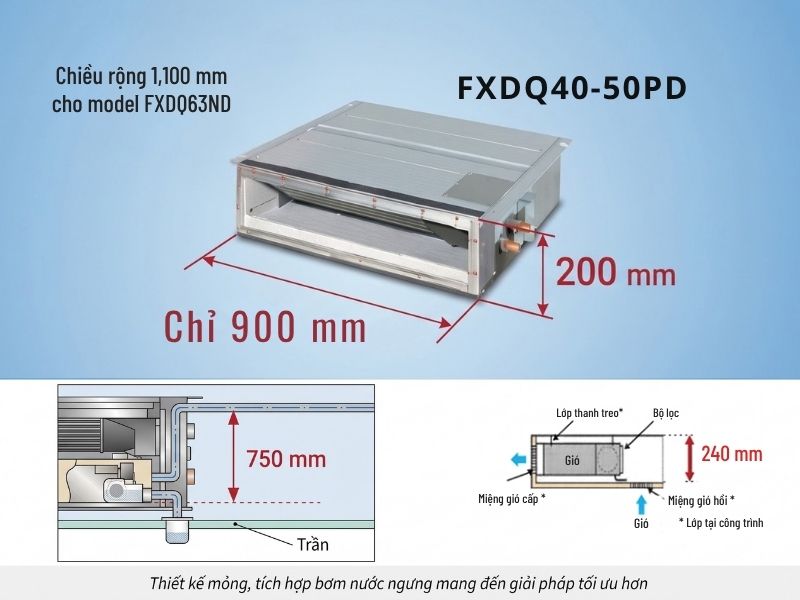

1. Chiều cao thân máy siêu mỏng chỉ 200 mm – Thích nghi tuyệt đối với trần thấp

Đối với các căn hộ chung cư cao cấp hiện nay, khoảng cách từ trần thạch cao hoàn thiện lên đáy sàn bê tông thường bị giới hạn nghiêm ngặt ở mức 240 – 260 mm nhằm đảm bảo chiều cao lọt lòng phòng ngủ và phòng khách luôn thông thoáng. Với chiều cao vỏ máy chỉ đúng 200 mm, dàn lạnh Daikin FXDQ40NDVE dễ dàng định vị giấu kín vào khoảng trần giật cấp hoặc khu vực hành lang lối vào mà không cần phải hạ cốt toàn bộ trần nhà.

2. Bơm xả nước ngưng tích hợp sẵn cột áp nâng 750 mm – Thi công linh hoạt chống tràn nước

Model FXDQ40NDVE được nhà sản xuất tích hợp sẵn cụm bơm nước xả cơ điện tử công nghệ cao ngay bên trong thân máy. Với cột áp đẩy cao lên tới 750 mm tính từ đáy dàn lạnh, kỹ thuật viên có thể thoải mái định tuyến đường ống xả uPVC vượt qua các dầm đà bê tông phức tạp trước khi dẫn dốc về trục thoát nước chính. Hệ thống còn trang bị cảm biến phao an toàn, tự động ngắt máy và phát tín hiệu cảnh báo nếu xảy ra tắc nghẽn ống thoát, bảo vệ trần thạch cao tuyệt đối khỏi nguy cơ ẩm mốc hay thấm dột.

3. Động cơ quạt DC biến tần Inverter siêu êm, kiểm soát luồng gió mượt mà

Dàn lạnh ứng dụng động cơ quạt DC điều khiển vô cấp thế hệ mới, cho phép điều chỉnh lưu lượng gió từ 9.0 m³/phút đến 12.0 m³/phút một cách mượt mà và chính xác. Độ ồn của máy khi vận hành ở dải quạt thấp chỉ đạt 29 dB(A) – mức âm thanh tiệm cận sự tĩnh lặng của thư viện, giúp gia chủ tận hưởng trọn vẹn giấc ngủ sâu mà không bị làm phiền bởi tiếng rít gió cơ khí.

4. Áp suất tĩnh ngoài ESP tùy biến linh hoạt (10 – 30 Pa)

Thiết bị hỗ trợ dải áp suất tĩnh ngoài danh định 10 Pa và có thể chuyển đổi nâng lên 30 Pa thông qua việc điều chỉnh công tắc gạt DIP-switch trên bo mạch dàn lạnh. Khả năng này cho phép kỹ sư HVAC kết nối dàn lạnh với các đoạn ống gió mềm ngắn (chiều dài từ 1 – 2.5 m) dẫn đến 2 hoặc 3 cửa gió phân tán đều khắp phòng, triệt tiêu hoàn toàn hiện tượng đọng nhiệt cục bộ.

Phạm vi ứng dụng và diện tích làm mát tiêu chuẩn của FXDQ40NDVE

Với công suất 15.400 Btu/h (4.5 kW), dàn lạnh Daikin FXDQ40NDVE đáp ứng định mức tải lạnh từ 600 đến 750 Btu/h trên mỗi mét vuông đối với điều kiện khí hậu nhiệt đới gió mùa tại Việt Nam:

So sánh quy cách thiết kế: Dòng FXDQ-NDVE và FXDQ-PDVE

Rất nhiều kỹ sư và chủ đầu tư quan tâm đến ý nghĩa ký hiệu giữa hai dòng mã PDVE và NDVE trong catalog Daikin VRV. Dưới đây là bảng đối chiếu chi tiết:

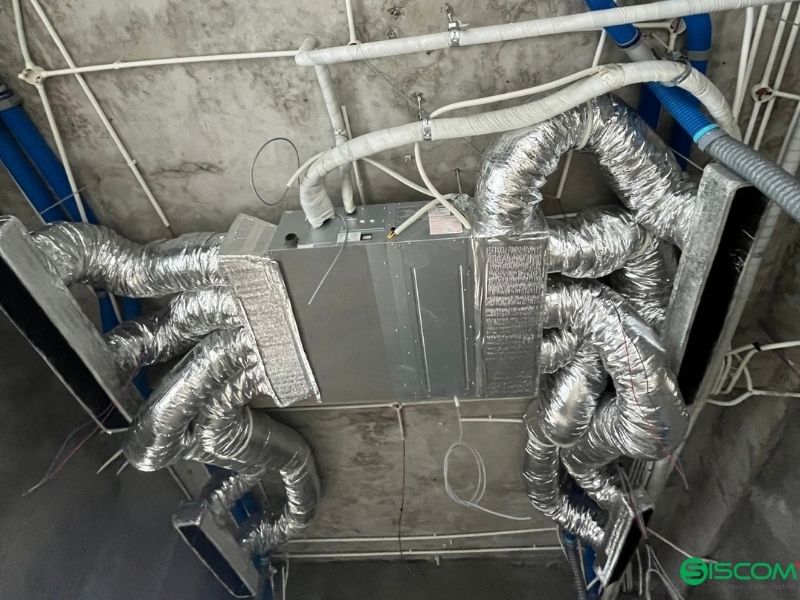

Hướng dẫn thi công lắp đặt và lưu ý kỹ thuật đối với FXDQ40NDVE

Để thiết bị vận hành bền bỉ đạt chuẩn thiết kế Daikin Nhật Bản, các kỹ sư cơ điện SISCOM khuyến cáo đội ngũ thi công cần tuyệt đối tuân thủ các quy tắc sau:

1. Tiêu chuẩn đường ống nước xả với bơm nâng 750 mm

Cụm bơm nâng có thể đẩy cột nước ngưng lên tối đa 750 mm tính từ đáy dàn lạnh. Điểm nâng thẳng đứng nên được bố trí trong khoảng cách 300 mm từ cổng xả của máy. Sau đoạn nâng, đường ống nhựa uPVC Ø27 (VP20) phải được đặt dốc xuống liên tục tối thiểu 1/100 (10 mm trên mỗi mét dài) về phía trục thoát nước tập trung. Toàn bộ đường ống thoát nước phải được bọc bảo ôn ống PE hoặc cao su lưu hóa dày từ 10 mm trở lên để triệt tiêu hiện tượng ngưng tụ đọng sương trên trần thạch cao.

2. Quy cách kết nối ống đồng và bảo ôn cách nhiệt

Đường ống lỏng Ø6.4 mm và ống hơi Ø12.7 mm phải sử dụng ống đồng tiêu chuẩn dày từ 0.71mm trở lên chịu áp lực làm việc của gas R-410A. Mỗi đường ống phải được lồng gen bảo ôn cách nhiệt riêng biệt, không được bọc chung hai ống vào một vỏ cách nhiệt. Khi siết rắc co loe, kỹ thuật viên bắt buộc sử dụng cờ lê lực cân đúng dải lực quy định của Daikin (14.2 – 17.2 N.m cho ống lỏng và 49.5 – 60.3 N.m cho ống hơi) để loại bỏ hoàn toàn nguy cơ rò rỉ gas.

3. Thiết kế cửa thăm trần (Access Door) phục vụ bảo trì

Đơn vị kiến trúc và nội thất cần bố trí một lỗ thăm trần kỹ thuật kích thước tối thiểu 450 x 450 mm ngay dưới khu vực hộp điện và cụm van rắc co dàn lạnh. Cửa thăm trần giúp kỹ thuật viên dễ dàng kiểm tra vệ sinh phin lọc bụi, bo mạch điều khiển và kiểm tra máng thoát nước ngưng trong các chu kỳ bảo dưỡng định kỳ hàng năm.

Câu hỏi thường gặp về dàn lạnh Daikin FXDQ40NDVE

Tư vấn giải pháp và nhận báo giá dàn lạnh Daikin FXDQ40NDVE chính hãng

Đầu tư dàn lạnh Daikin FXDQ40NDVE đem đến cho công trình của bạn sự hài hòa tuyệt đối giữa vẻ đẹp tinh tế của kiến trúc trần giấu kín, không gian nghỉ ngơi yên tĩnh và hiệu quả sử dụng năng lượng vượt bậc. Quý chủ đầu tư, kiến trúc sư và nhà thầu cơ điện có nhu cầu nhận bảng báo giá dự toán chiết khấu cao hoặc hỗ trợ kỹ thuật HVAC chuyên sâu, xin vui lòng liên hệ ngay với SISCOM:
