Phần mềm thiết kế điều hòa trung tâm VRV Pro

  • 26/12/2023
  • 0 lượt xem

Phần mềm thiết kế VRV Pro là một phần mềm thiết kế hệ thống điều hòa không khí trung tâm VRV của Daikin. Cùng với VRV Xpress, và Heat Load được sử dụng rộng rãi bởi các kỹ sư cơ điện, nhà thầu xây dựng, kiến trúc sư, giúp cho việc tính chọn, thuyết minh thiết bị dễ dàng, nhanh chóng và chính xác hơn.

phan mem vrv pro
Phần mềm thiết kế điều hòa trung tâm VRV Pro

Các tính năng của phần mềm VRV Pro.

Phần mềm thiết kế điều hòa trung tâm VRV Pro của Daikin, có giao diện hiện đại, thân thiện và cực kỳ dễ sử dụng. Chỉ cần bạn nắm bắt qua một số kiến thức về hệ thống là có thể sử dụng thành thạo, nó có những tính năng vượt trội sau:

  • Phần mềm cho chúng ta lựa chọn thời tiết một số tính thành ở Việt Nam như: Hà Nội, TP. Hồ CHí Minh, Đà Nẵng, Vinh, Thanh Hóa…
  • Vẽ không gian chi tiết các phòng, vị trí cửa sổ, cửa chính, tường xây, vách ngăn, hướng chính của ngôi nhà
  • Tính toán tải lạnh, tổn thất nhiệt cho từng vị trí cụ thể, chức năng tượng tự như phần mềm Heat Load
  • Bố trí các dàn lạnh, dàn nóng, bộ chia gas bằng cách kéo thả
  • Lựa chọn các dàn lạnh và dàn nóng phù hợp, vẽ sơ đồ hệ thống, tương tự phần mềm VRV Xpress
  • Xuất sơ đồ nguyên lý, kích thước thiết bị ra file CAD. Thuận tiện cho việc thiết kế, in ấn và thi công.
  • Phần mềm luôn luôn được cập nhật mới thường xuyên, phục vụ sự phát triển không ngừng

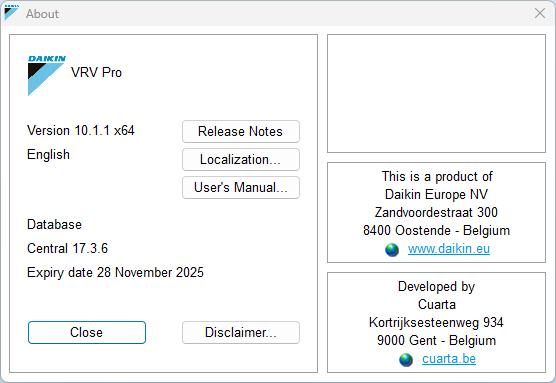

cap nha phien ban moi nhat vrv pro
Phiên bản mới nhất cảu phần mềm VRV Pro luôn được cập nhật

Hướng dẫn sử dụng.

Tải file cài đặt phần mềm VRV Pro về máy giải nén, tiến hành cài đặt như hướng dẫn ở phần mềm Phần mềm Ventilation Xpress. Sau khi cài đặt hoàn tất tiến hành các bước cơ bản sau:

Bước 1:

Chọn dự án mới Bew Project click OK. Tại thẻ Location điền tên dự án vào ô Building name, tại các hàng bên dưới chọn các thông số phù hợp với địa điểm của dự án như Việt Nam, Hà Nội. điền các thông số còn lại vào các thẻ tiếp theo.

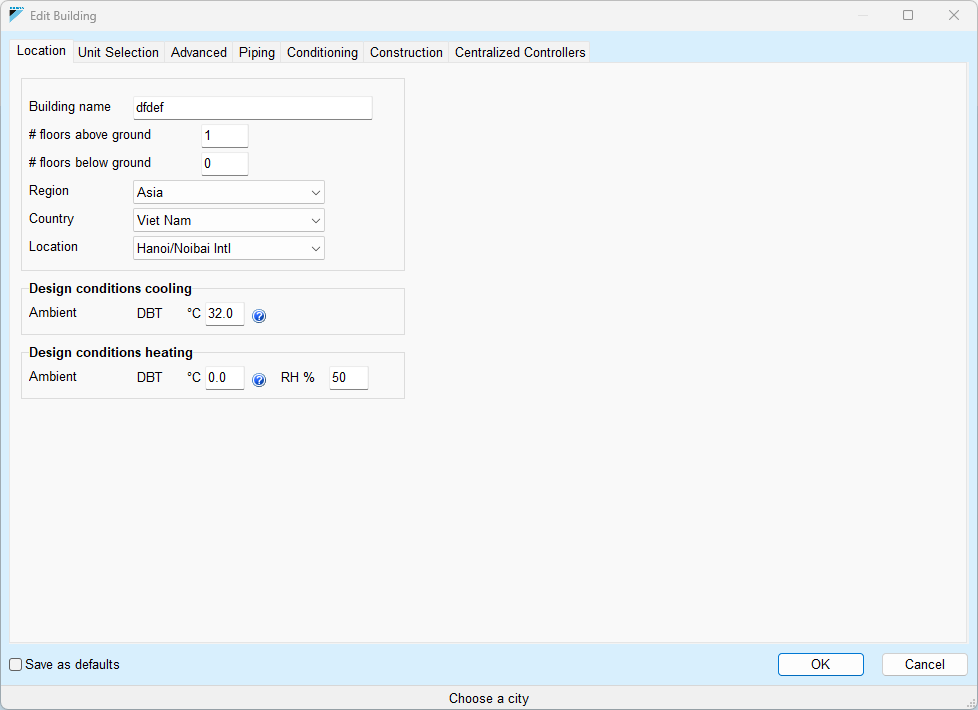

thiet lap thoi tiet viet nam
Thiết lập thời tiết các địa phương ở Việt Nam cho phần mềm VRV Pro

Chú ý ở thẻ Construction để ý nhập thông số chiều cao phòng, chiều cao trần cho chính xác. Click OK để đến bước tiếp theo

Bước 2:

Nhập thông số các tầng, độ cao tầng, độ cao trần thạch cao nếu có, click OK sẽ ra bảng thiết kế không gian của tầng, tại đây chúng ta kéo chiều dài, chiều rộng của phòng theo thực kích thước thực tế.

Bạn tạo các vách ngăn, phân chia giữa các phòng, thêm cửa sổ, cửa ra vào… bằng cách kéo thả các icon tương ứng

Chọn công suất dàn lạnh theo diện tích phòng, kiểu dáng dàn lạnh theo phòng bằng cách kéo thả, kết nối chúng với dàn nóng, chúng ta có hệ thống hoàn chỉnh

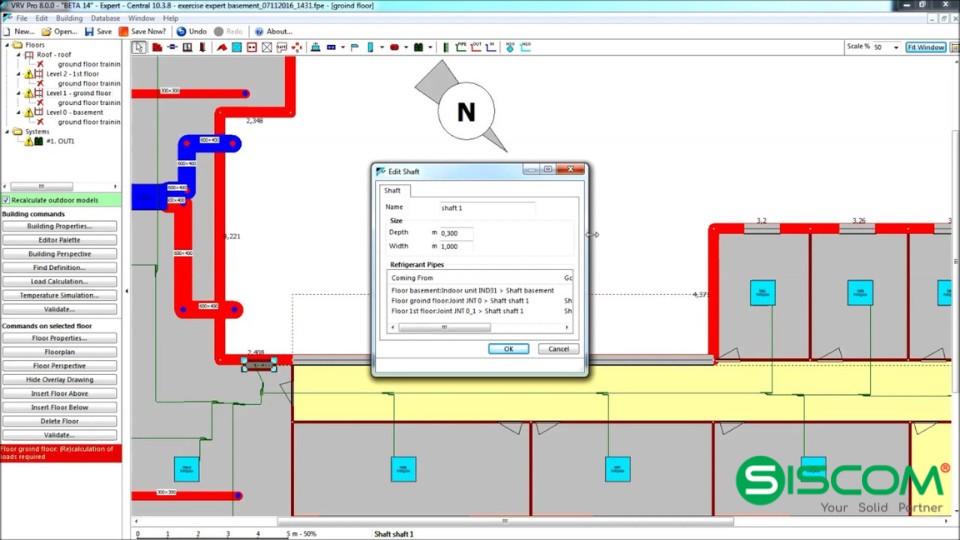

chon dan lanh dan nong vrv pro
Tính chọn dàn lạnh, dàn nóng tiện lợi

Làm tương tự với các tầng còn lại.

Bước 3:

Xuất file bản vẽ, thống kê chi tiết ra định dạng CAD, PDF.

Kết luận.

Phần mềm Daikin VRV Pro có rất nhiều tiện ích, giúp công việc thiết kế hệ thống điều hòa không khí trung tâm VRV trở nên nhanh chóng, chính xác hơn, giúp giảm thiểu chi phí. là phần mềm còn khá mới mẻ hi vọng các bạn sử dụng tốt trong công việc của mình, chúc các bạn thành công
