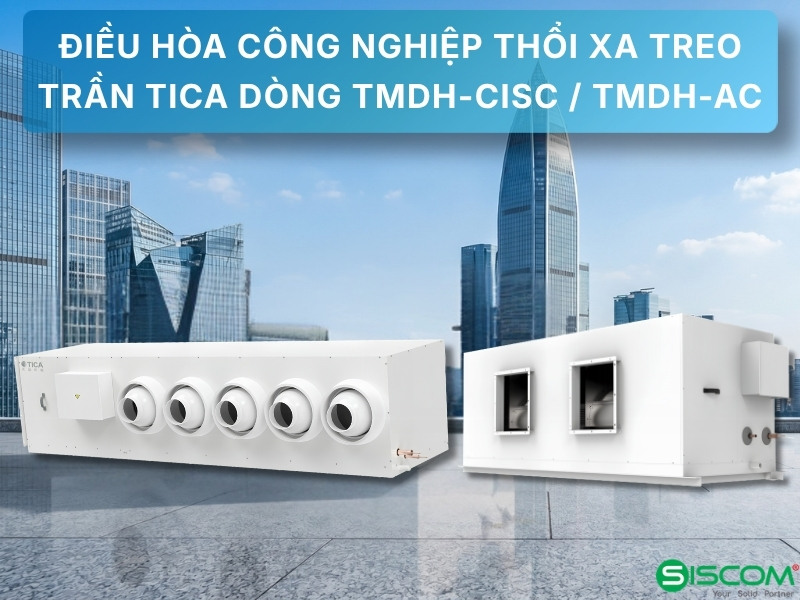

Điều Hòa Công Nghiệp Thổi Xa Treo Trần Tica

Thông số kỹ thuật	Model TMDH-285CISC	Model TMDH-735CISC
Công suất làm lạnh định mức (kW)	28.50 kW (~97,200 BTU/h)	73.50 kW (~250,800 BTU/h)
Công suất sưởi định mức (kW)	31.50 kW (~107,500 BTU/h)	81.50 kW (~278,000 BTU/h)
Công suất làm lạnh tại xưởng (kW)	30.30 kW	78.26 kW
Nguồn cung cấp điện	380V 3N~ 50Hz	380V 3N~ 50Hz
Công suất quạt dàn lạnh (W)	1,120 W	3,020 W
Lưu lượng gió cấp (m³/h)	4,200 m³/h	8,500 m³/h
Phạm vi gió thổi xa thực tế (m)	20m – 26m	25m – 31m
Số lượng & kích thước vòi phun Jet	3 vòi phun Jet (ø420 mm)	5 vòi phun Jet (ø420 mm)
Kích thước dàn lạnh (D x R x C) (mm)	2,410 x 1,230 x 700 mm	3,510 x 1,330 x 870 mm
Độ ồn dàn lạnh tối đa (dB(A))	66 dB(A)	72 dB(A)
Trọng lượng thiết bị (Kg)	220 Kg	340 Kg
Ống kết nối (Lỏng / Hơi) (mm)	ø12.7 / ø22.23 mm	ø15.88 / ø28.58 mm

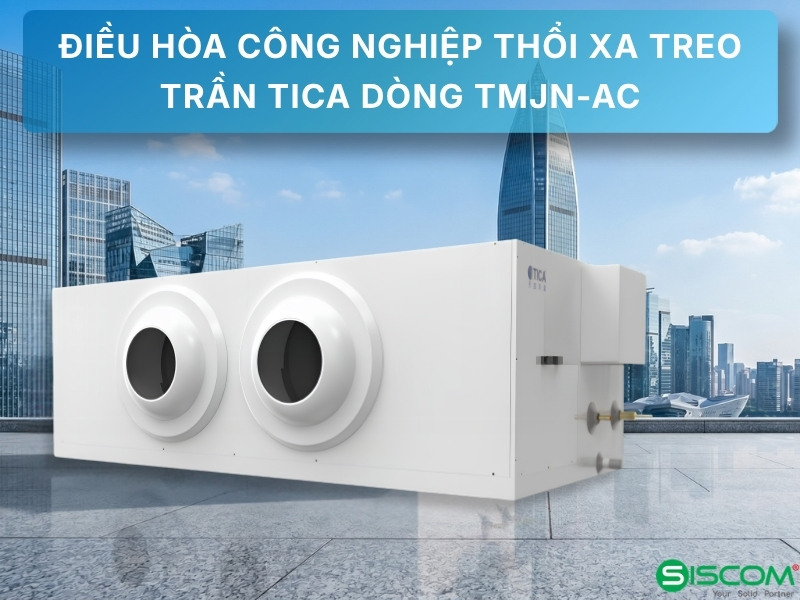

Thông số kỹ thuật	Model TMJN-200AC / 250AC / 280AC	Model TMJN-335AC / 400AC	Model TMJN-450AC / 500AC	Model TMJN-560AC / 615AC
Công suất làm lạnh định mức (kW)	20.00 / 25.00 / 28.00	33.50 / 40.00	45.00 / 50.00	56.00 / 61.50
Công suất sưởi định mức (kW)	22.40 / 27.00 / 31.00	37.50 / 45.00	48.00 / 53.00	63.00 / 69.00
Nguồn cung cấp điện	380V 3N~ 50/60Hz	380V 3N~ 50/60Hz	380V 3N~ 50/60Hz	380V 3N~ 50/60Hz
Công suất quạt dàn lạnh (W)	570 W (200/250) | 1,400 W (280)	1,650 W	2,230 W	2,620 W
Lưu lượng gió cấp (m³/h)	4,000 (200/250) | 5,000 (280)	7,000 m³/h	8,000 m³/h	10,000 m³/h
Khoảng cách gió thổi xa tối đa (m)	20m (200/250) | 23m (280)	31 m	34 m	36 m
Số lượng & kích thước vòi phun Jet	2 vòi phun Jet (ø400 mm)	2 vòi phun Jet (ø400 mm)	2 vòi phun Jet (ø400 mm)	2 vòi phun Jet (ø500 mm)
Kích thước tổng thể (D x R x C) (mm)	1,400 x 950 x 569 mm	1,500 x 950 x 737 mm	1,600 x 950 x 737 mm	2,130 x 1,050 x 737 mm
Kích thước cửa gió hồi (D x R) (mm)	1,177 x 455 mm	1,277 x 623 mm	1,377 x 623 mm	1,887 x 623 mm
Độ ồn tối thiểu / tối đa (dB(A))	49 / 59 (200/250) | 56 / 65 (280)	56 / 66 dB(A)	57 / 69 dB(A)	54 / 68 dB(A)
Trọng lượng thiết bị (Kg)	120 Kg	150 Kg	160 Kg	220 Kg
Kích thước kết nối ống lỏng/ống hơi (mm)	ø12.7 / ø22.23 mm	ø15.88 / ø28.6 mm	ø15.88 / ø28.6 mm	ø15.88 / ø28.6 mm

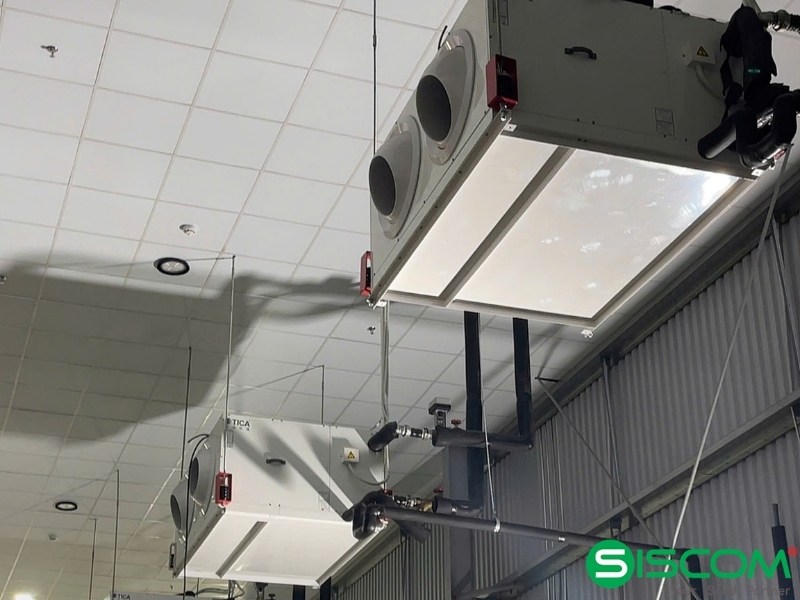

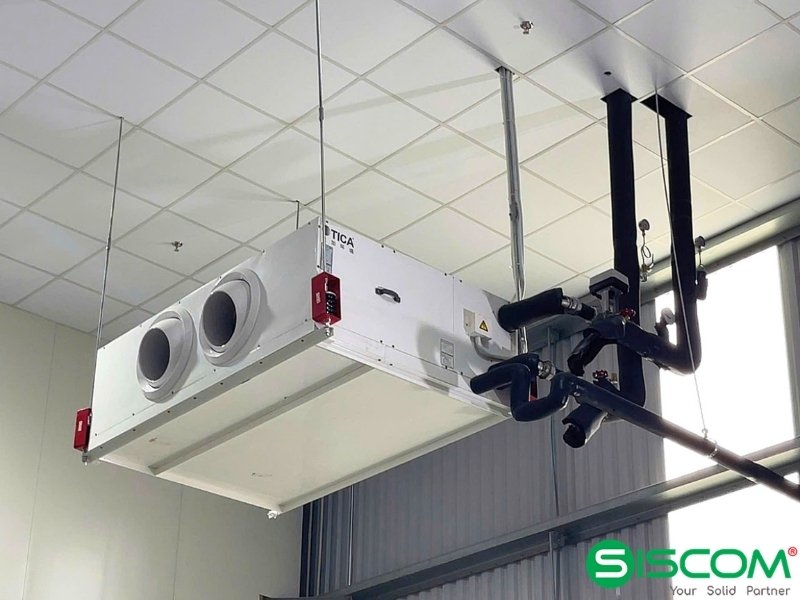

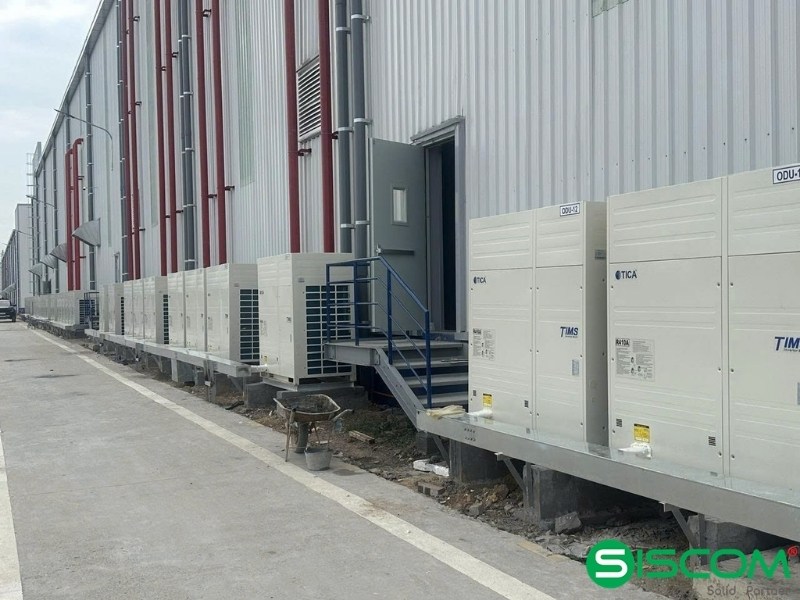

Hướng dẫn lắp đặt điều hoà công nghiệp thổi xa treo trần Tica

Để đảm bảo thiết bị treo trần hoạt động an toàn và đạt tầm thổi xa tối đa theo đúng catalog kỹ thuật, quy trình thi công gá lắp cần thực hiện nghiêm ngặt qua 5 bước sau:

1. Thiết kế hệ thống treo chịu lực áp trần: Trọng lượng dàn lạnh treo trần dòng TMDH-AC/TMJN-AC dao động từ 120kg đến 340kg. Nhà thầu phải gia cố hệ ty ren treo cường độ cao (tối thiểu ø12mm) liên kết chắc chắn vào dầm bê tông hoặc kết cấu kèo thép nhà xưởng tiền chế. Sử dụng hệ lò xo chống rung treo chuyên dụng để triệt tiêu hoàn toàn các rung động cơ học truyền vào kết cấu trần nhà trong quá trình quạt công suất lớn vận hành.
2. Kết nối ống dẫn chất lạnh (ống đồng dẫn gas): Thực hiện đấu nối hệ thống đường ống đồng dẫn gas (ống dẫn lỏng ø12.7/ø15.88 và ống dẫn hơi ø22.23/ø28.6 tùy theo model) bằng phương pháp hàn ống đồng có thổi khí nitơ bảo vệ ở áp suất nhẹ 0.02 MPa để chống oxy hóa tạo muội trong lòng ống. Bọc bảo ôn cao su lưu hóa cách nhiệt kép dày tối thiểu 19mm độc lập cho cả đường đi và đường về.
3. Thử nghiệm độ kín khí nitơ áp lực cao và hút chân không: Thực hiện thử nghiệm kín khí bằng khí Nitơ khô ở mức áp suất cao 4.15 MPa trong thời gian tối thiểu 24 giờ liên tục để rà soát toàn bộ rò rỉ tại các đầu kết nối dàn lạnh và dàn nóng. Tiếp theo, sử dụng bơm hút chân không chuyên dụng rút sâu độ chân không hệ thống đạt dưới 755 mmHg (hoặc đạt dưới 500 micron trên đồng hồ điện tử chuyên dụng) để loại bỏ sạch hơi ẩm bên trong hệ thống đường ống dẫn.
4. Đấu nối nguồn điện 3 pha và cáp tín hiệu bọc kim: Kết nối nguồn điện 3 pha công nghiệp (380V 3N~ 50/60Hz) thông qua tủ điện MCCB bảo vệ riêng, lắp đặt thiết bị chống mất pha, lệch pha và rơ-le nhiệt bảo vệ quá dòng. Sử dụng cáp tín hiệu bọc giáp chống nhiễu (Shielded Cable) lõi kép từ dàn nóng TIMS tới dàn lạnh dàn lạnh treo trần để ngăn ngừa nhiễu sóng điện từ phát ra từ máy móc công nghiệp trong nhà xưởng.
5. Vận hành chạy thử và đo kiểm thông số kỹ thuật thực tế: Cấp nguồn cho máy chạy thử liên tục trong vòng 2 giờ. Sử dụng máy đo tốc độ gió anemometer để kiểm định luồng gió thổi tại vòi phun Jet đạt vận tốc thiết kế, sử dụng nhiệt kế đo chênh lệch nhiệt độ giữa miệng gió hồi và họng gió cấp (yêu cầu chênh lệch đạt từ 8-12 độ C), đồng thời dùng ampe kìm kiểm tra dòng điện chạy thực tế trùng khớp với nhãn thông số định mức của nhà sản xuất.

Lợi thế vượt trội của dòng điều hoà công nghiệp thổi xa treo trần Tica

Hệ thống mang lại các ưu thế kỹ thuật to lớn phục vụ bài toán thiết kế cơ điện của nhà thầu M&E theo mô hình phân tích FAB:

• Hệ thống vòi phun Jet Flow áp lực cao xoay góc linh hoạt:
  Ưu thế: Khả năng phân phối khí lạnh trực tiếp đi xa từ 20-36m nhờ quạt công suất lớn và họng phun Jet khẩu độ hẹp ø400mm/ø500mm có thể xoay góc điều chỉnh hướng gió 2 chiều ±30°.
  Lợi ích kỹ thuật: Triệt tiêu hoàn toàn chi phí mua tôn tráng kẽm, miệng gió và chi phí nhân công lắp ống gió. Giúp luồng khí lạnh phân bổ tức thì, hạ nhiệt độ nhà xưởng nhanh hơn 40% so với phương pháp thông thường.
• Giải phóng 100% diện tích mặt sàn sản xuất:
  Ưu thế: Dàn lạnh được treo cao sát trần hoặc cột nhà thay vị trí chiếm đất dưới sàn như các dòng tủ đứng đặt sàn thông thường.
  Lợi ích kỹ thuật: Tránh hoàn toàn nguy cơ luồng gió lạnh bị che cản bởi thiết bị, thành máy cơ khí cao. Tạo không gian thông thoáng tối đa dưới mặt sàn cho công nhân thao tác và vận chuyển hàng hóa.

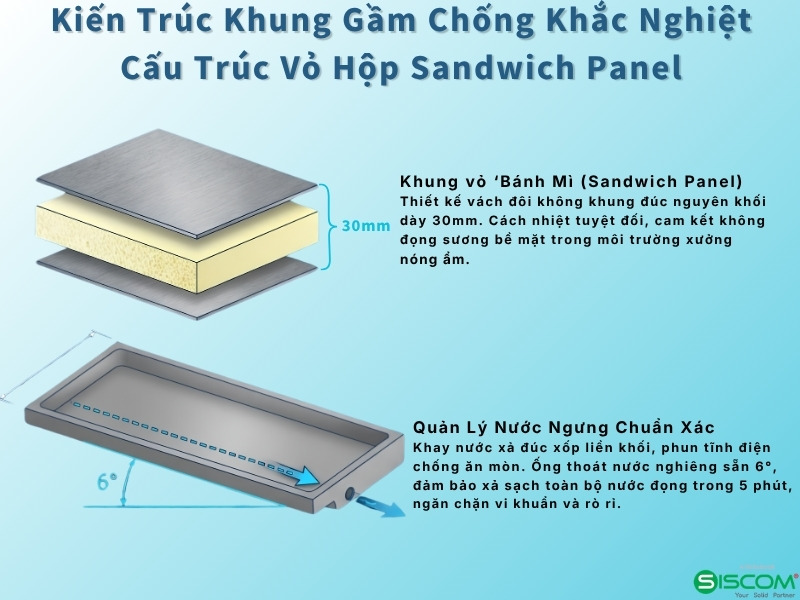

• Cấu trúc vỏ hộp Sandwich Panel 30mm không khung được cấp bằng sáng chế:
  Ưu thế: Tấm vỏ sandwich cách nhiệt PU hai vách dày 30mm, liên kết dạng mô-đun không khung chịu áp lực cao độc quyền từ Tica.
  Lợi ích kỹ thuật: Đạt độ kín khít tuyệt đối, chống rò rỉ khí lạnh và triệt tiêu hoàn toàn nguy cơ đọng sương rò nước trên bề mặt vỏ dàn lạnh trong môi trường xưởng nóng ẩm, vượt xa các tiêu chuẩn kiểm nghiệm quốc gia.

• Khay hứng nước ngưng tạo bọt tích hợp chống ăn mòn & thoát nước nhanh:
  Ưu thế: Khay thu gom nước ngưng đúc tích hợp nguyên khối phủ tĩnh điện chuyên dụng tại các bề mặt tiếp xúc trực tiếp với nước, thiết kế máng dốc thoát nước góc nghiêng 6°.
  Lợi ích kỹ thuật: Nước ngưng được dẫn thoát cưỡng bức nhanh chóng trong vòng 5 phút, loại bỏ hoàn toàn nguy cơ tắc nghẽn, tràn khay nước gây thấm dột hủy hoại dây chuyền máy móc sản xuất bên dưới.
• Động cơ truyền động đồng trục trực tiếp (Direct-drive centrifugal fan):
  Ưu thế: Hệ thống quạt ly tâm hiệu suất cao và mô-tơ quạt kết nối đồng trục trực tiếp, hoàn toàn không sử dụng dây đai truyền động (beltless).
  Lợi ích kỹ thuật: Loại bỏ 100% bụi mịn cao su từ dây đai vào luồng gió (yêu cầu bắt buộc của xưởng linh kiện điện tử, thực phẩm), đồng thời cắt giảm triệt để chi phí bảo dưỡng định kỳ và thời gian dừng máy thay dây đai.
• Tích hợp bộ lọc sương dầu chuyên dụng tái sử dụng trọn đời (Tùy chọn):
  Ưu thế: Hệ thống lưới cơ khí 7 lớp xếp lượn sóng bằng hợp kim nhôm (tiêu chuẩn) hoặc thép không gỉ (tùy chọn) với diện tích bề mặt riêng cực lớn 1000-2000 m²/m³.
  Lợi ích kỹ thuật: Thu gom triệt để các hạt sương dầu phát sinh từ máy gia công cơ khí CNC bằng nguyên lý va chạm quán tính và lực mao dẫn, bảo vệ dàn trao đổi nhiệt khỏi bám bẩn dầu, dễ dàng tháo rửa tái sử dụng trọn đời mà không tốn chi phí thay mới phin lọc.

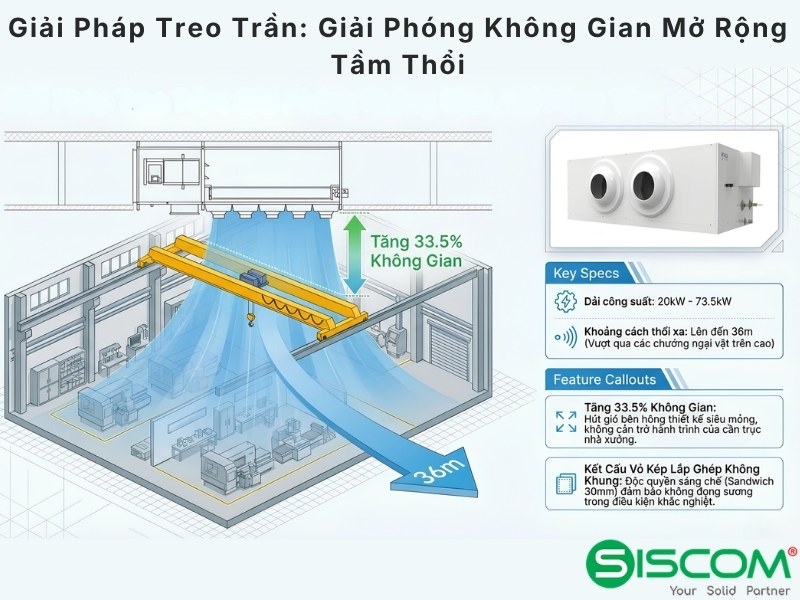

• Thiết kế lấy gió hồi bên hông giúp tiết kiệm 33.5% chiều cao lắp đặt:
  Ưu thế: Layout họng lấy gió hồi nằm ở bên hông máy (Side Return) độc đáo thay vì bố trí đáy hoặc sau lưng.
  Lợi ích kỹ thuật: Cho phép dàn lạnh treo sát sát mép dầm bê tông hoặc trần thép nhà xưởng tối đa, tăng thêm 33.5% không gian tĩnh bên trên để không cản trở hành trình di chuyển của cầu trục, cẩu trục vận chuyển phôi thép dưới xưởng.

• Cột áp tĩnh cao lên đến 300Pa với cơ chế tự bù đắp áp suất hao hụt:
  Ưu thế: Hệ thống quạt cột áp cao tự do điều chỉnh từ 100Pa đến 300Pa, kết hợp bo mạch điều khiển tự kiểm soát lưu lượng gió.
  Lợi ích kỹ thuật: Khi phin lọc gió bị bám bẩn theo thời gian gây tăng trở lực đường ống, hệ thống sẽ tự động tăng tốc độ động cơ quạt để bù đắp áp suất hao hụt, đảm bảo luồng gió lạnh cấp ra luôn duy trì ổn định tầm thổi xa 20m – 36m mà không bị suy giảm hiệu suất.

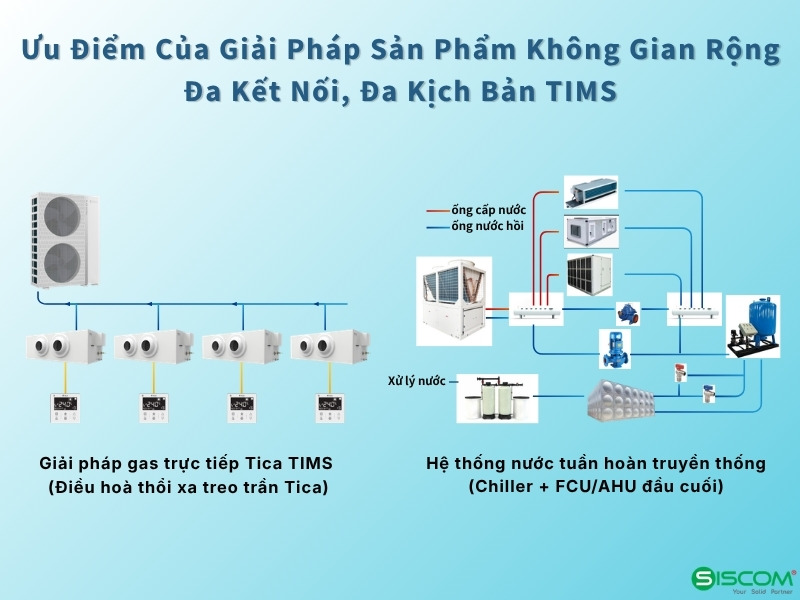

So sánh kinh tế – kỹ thuật: Hệ thống gas trực tiếp TIMS (Điều hoà thổi xa treo trần Tica) vs Hệ thống nước Chiller truyền thống

Khi xây dựng phương án HVAC cho không gian lớn như nhà xưởng cơ khí, kho bãi hay nhà ga, các kỹ sư cơ điện M&E thường phải cân nhắc kỹ lưỡng giữa Hệ thống gas trực tiếp Tica TIMS (sử dụng dòng điều hoà thổi xa treo trần Tica thổi trực tiếp đầu Jet) và Hệ thống nước tuần hoàn truyền thống (Chiller trung tâm + đường ống nước bọc cách nhiệt + dàn FCU/AHU đầu cuối).

Dưới đây là bảng đối chiếu chi tiết 10 tiêu chí kinh tế – kỹ thuật cốt lõi giúp chủ đầu tư và tổng thầu cơ điện đưa ra phương án tối ưu nhất:

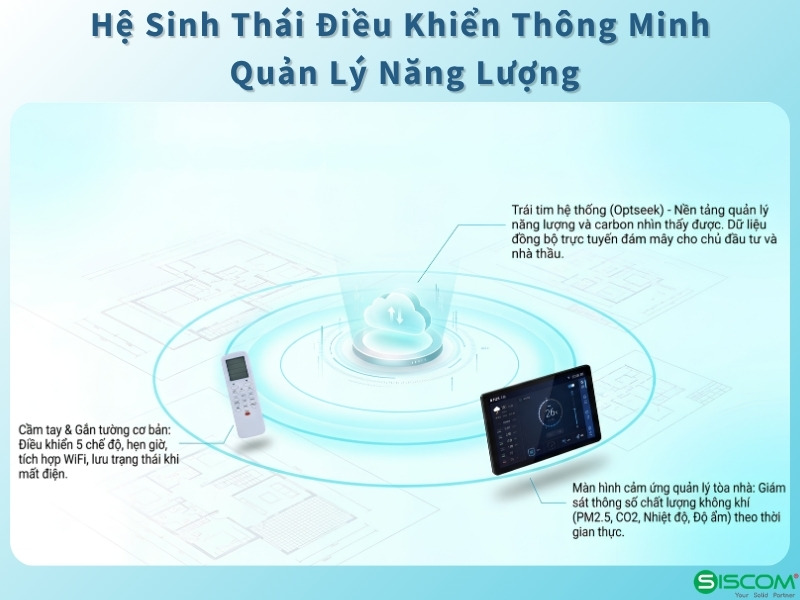

Hệ sinh thái bộ điều khiển thông minh chuyên dụng cho điều hoà công nghiệp thổi xa treo trần Tica

Do đặc thù các dàn lạnh điều hoà công nghiệp thổi xa treo trần Tica được gá lắp trên cao sát trần nhà xưởng (độ cao từ 3m đến 6m), việc thao tác vận hành trực tiếp trên thiết bị là hoàn toàn bất khả thi. Để giải quyết triệt để vấn đề này và tối ưu hóa trải nghiệm quản lý vận hành cho nhà thầu M&E cũng như chủ đầu tư, hãng TICA đã phát triển một hệ sinh thái thiết bị điều khiển cực kỳ đa dạng và thông minh.

Hệ thống hỗ trợ từ các bộ điều khiển cầm tay cục bộ đến các bảng điều khiển trung tâm quản lý hàng chục máy cùng lúc, đáp ứng hoàn hảo mọi kịch bản vận hành nhà xưởng công nghiệp:

Chi tiết 5 kịch bản ứng dụng M&E được tích hợp:

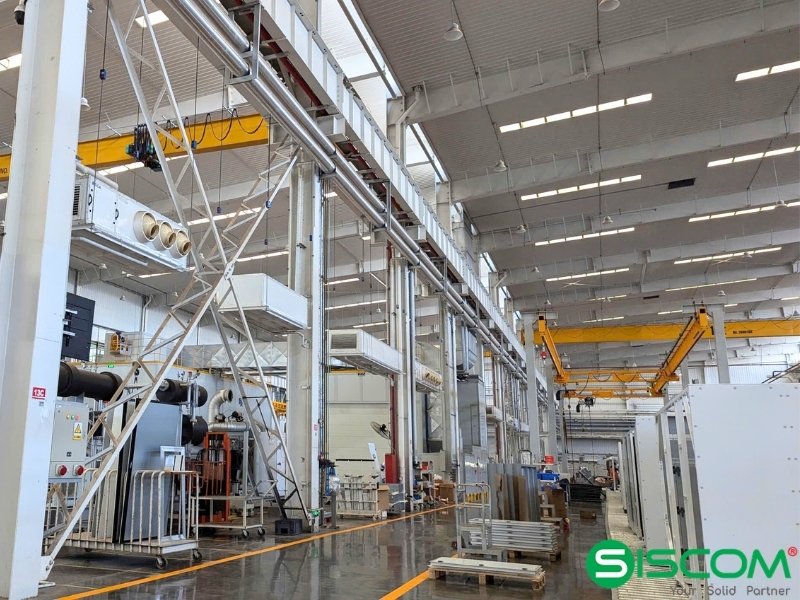

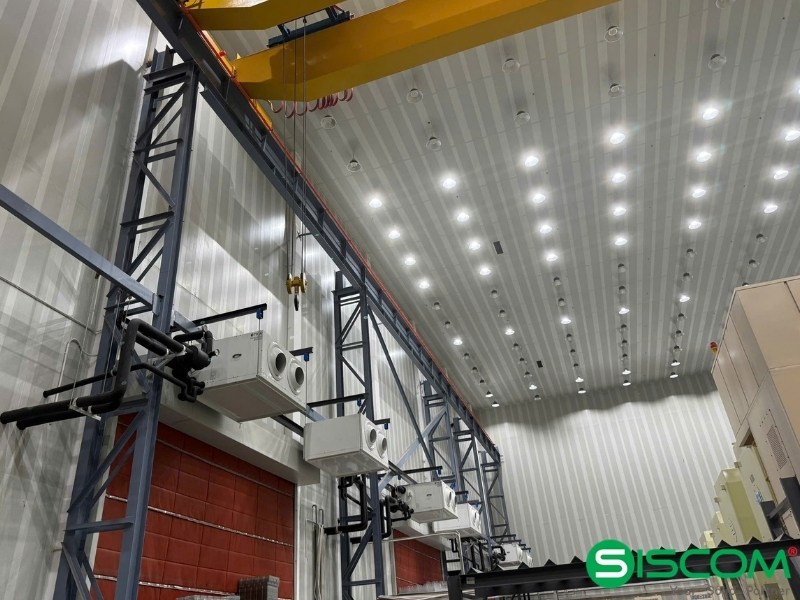

Nhà xưởng cơ khí, lắp ráp công nghiệp nặng & nhiệt luyện:

• Bối cảnh: Nhà xưởng rộng, trần cao, mật độ máy móc CNC/hàn dày đặc, nhiều sương dầu phát sinh, bụi kim loại và nhiệt lượng bức xạ cực lớn.
• Ứng dụng: Gá lắp trên cao sát dầm (TMDH-CISC/TMJN-AC) thổi luồng gió Jet áp lực cao vượt qua các chướng ngại vật tầm thấp. Phin lọc sương dầu kim loại 7 lớp bảo vệ dàn coil đồng khỏi bám bẩn dầu, máng dốc 6° thoát nước ngưng cưỡng bức triệt tiêu rủi ro thấm dột xuống khu vực sản xuất.

Hệ thống kho vận Logistics & Kho mát lưu trữ hàng hóa nhạy cảm (Dược phẩm, mỹ phẩm):

• Bối cảnh: Các kệ hàng (pallet) cao tầng che chắn luồng gió; yêu cầu duy trì dải nhiệt độ mát mẻ (10°C – 20°C) và khống chế độ ẩm khắt khe quanh năm.
• Ứng dụng: Cột áp quạt ly tâm cao (lên đến 300Pa) của thiết bị treo trần Tica giúp gió Jet luân chuyển sâu qua các khe hẹp kệ hàng. Bộ điều khiển có dây TE3011 hỗ trợ thiết lập độ ẩm phòng (Humidity Setting 35%~75%), loại bỏ hoàn toàn rủi ro thấm dột làm hỏng hàng hóa nhờ đường ống gas TIMS kín khít.

Trạm biến áp, phòng phân phối điện lực & phòng máy chủ (M&E Utilities):

• Bối cảnh: Tủ biến thế, máy đóng cắt phát sinh nhiệt lượng cực lớn và liên tục; yêu cầu làm mát quanh năm (kể cả mùa đông); tuyệt đối cấm rò rỉ nước ngưng tụ gây đoản mạch chập cháy điện lực.
• Ứng dụng: Dàn lạnh treo trần thổi trực tiếp Tica sử dụng chu trình gas trực tiếp TIMS loại bỏ hoàn toàn rủi ro chập cháy từ hệ thống nước lạnh trung gian. Hệ thống hỗ trợ chế độ chạy dự phòng luân phiên (sao lưu 1-1 hoặc 1-n) đảm bảo phòng biến thế luôn mát mẻ kể cả khi bảo trì 1 tổ máy, vận hành tốt trong dải nhiệt độ môi trường khắc nghiệt từ -16°C đến 56°C.

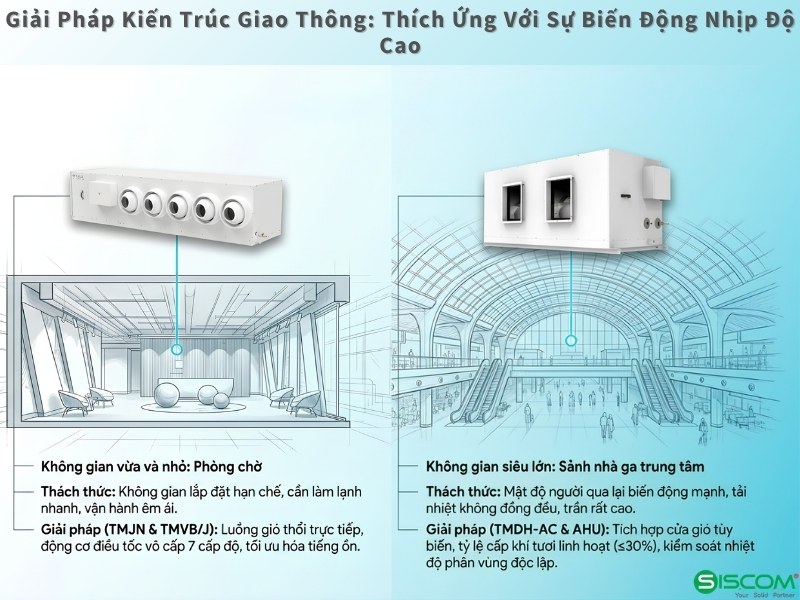

Nhà ga hàng không, sân bay, ga tàu điện & đại sảnh đón hành khách lớn:

• Bối cảnh: Trần siêu cao, mật độ hành khách biến động mạnh theo giờ cao điểm; đòi hỏi lưu lượng gió khổng lồ nhưng độ ồn phải nhỏ dưới ngưỡng khó chịu.
• Ứng dụng: Vòi phun Jet lớn của dòng TMJN-AC đẩy lưu lượng gió tuần hoàn lên đến 10,000 m³/h bao phủ đồng đều sảnh chờ. Hệ quạt ly tâm điều tốc 7 cấp độ kiểm soát tiếng ồn tối ưu dưới 54 dB(A), mang lại không gian yên tĩnh dễ chịu cho hành khách.

Nhà thi đấu thể thao, phòng triển lãm văn hóa & sảnh hội nghị ban tiệc:

• Bối cảnh: Không gian mở hoàn toàn không vách ngăn; lịch sự kiện và mật độ người thay đổi liên tục theo ngày; tải nhiệt phân bổ không đồng đều.
• Ứng dụng: Hệ thống gas TIMS đa kết nối cho phép phân vùng điều khiển độc lập từng khu vực. Tính năng lập lịch trình tự động (Schedule Management) trên bảng TE3700A02 tự động bật/tắt hoặc tăng giảm công suất điều hòa theo đúng thời gian diễn ra sự kiện, loại bỏ hoàn toàn lãng phí điện năng chạy non tải.

Giải đáp thắc mắc thường gặp của kỹ sư thiết kế HVAC

Kết luận kỹ thuật

Giải pháp áp dụng dòng **Điều hoà công nghiệp thổi xa treo trần Tica** cấu trúc treo trần (TMDH-AC, TMDH-CISC, TMJN-AC) thổi trực tiếp đầu Jet mang lại giá trị kỹ thuật và kinh tế to lớn cho các công trình có diện tích lớn. Loại bỏ hoàn toàn đường ống gió cồng kềnh giúp giảm tải trần, giải phóng 100% diện tích sàn, kết hợp hiệu quả năng lượng vượt trội từ công nghệ biến tần DC Inverter giúp tối ưu hóa tối đa dòng vốn đầu tư cho chủ doanh nghiệp.
