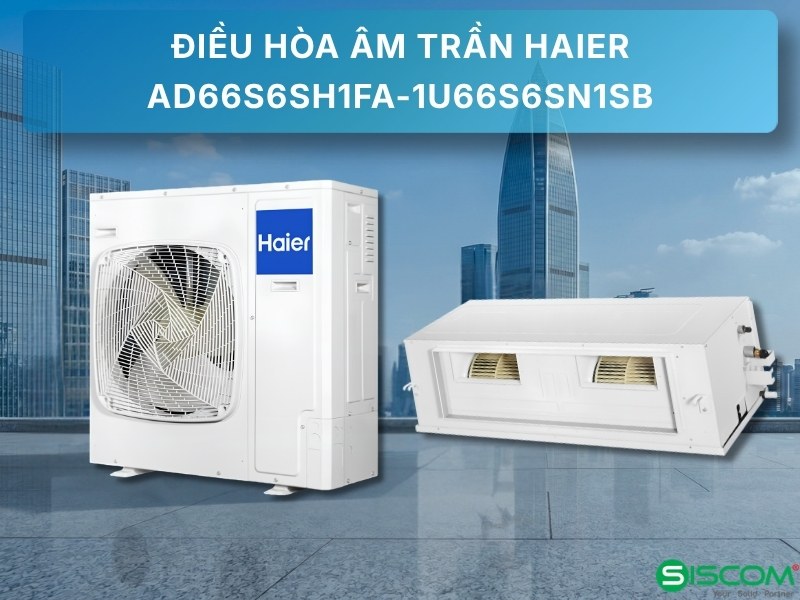

Điều Hòa Âm Trần Haier AD66S6SH1FA/1U66S6SN1SB

Hệ thống bo mạch chủ dàn nóng còn tích hợp cảm biến nhiệt độ đầu đẩy máy nén Td. Khi nhiệt độ đầu đẩy vượt ngưỡng an toàn 115 độ C kéo dài quá 3 giây, bo mạch lập tức ngắt nguồn máy nén để tránh hỏng hóc cơ khí. Nếu tình trạng này xảy ra liên tục 3 lần trong vòng 60 phút, hệ thống sẽ tự động khóa lỗi để yêu cầu kỹ thuật viên đến kiểm tra trực tiếp.

Hướng dẫn lắp đặt Điều hòa công nghiệp âm trần Haier AD66S6SH1FA/1U66S6SN1SB

Việc thi công hệ thống đường ống và kết nối nguồn điện phải tuân thủ nghiêm ngặt các giới hạn vật lý để tránh suy giảm năng suất lạnh.

Dưới đây là quy trình lắp đặt thực tế được tối ưu hóa cho tổ hợp máy này:

Bước 1: Treo ty và cố định vị trí dàn lạnh AD66S6SH1FA

Kỹ thuật viên sử dụng 4 ty ren Ø10 mm để treo dàn lạnh lên trần bê tông, căn chỉnh cao độ bằng thước thủy để độ nghiêng về phía ống thoát nước ngưng không vượt quá 1%, tránh hiện tượng đọng nước và tràn khay ngưng.

Bước 2: Lắp đặt đường ống đồng kết nối ga

Tiến hành rải ống đồng Ø9.52 mm và Ø22.22 mm, đảm bảo chiều dài đường ống thực tế không vượt quá 50 mét và độ chênh lệch chiều cao giữa dàn nóng và dàn lạnh dưới 30 mét.

Bước 3: Hút chân không và tính lượng gas nạp bổ sung

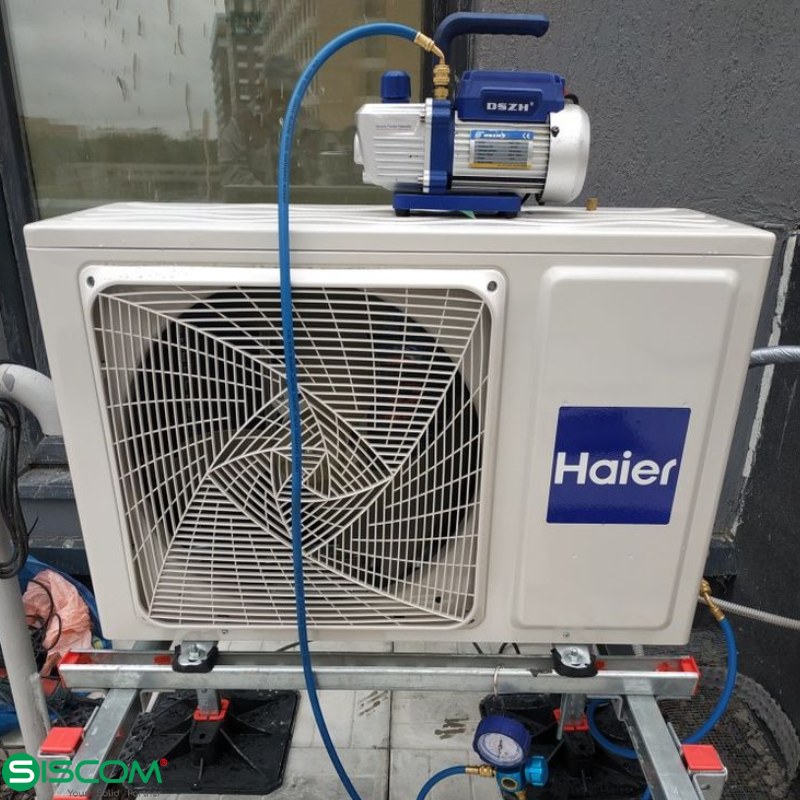

Thực hiện hút chân không hệ thống đạt áp suất âm dưới 755 mmHg trong ít nhất 30 phút. Đối với đường ống dài vượt quá 7.5 mét tiêu chuẩn (ký hiệu độ dài là B), kỹ thuật viên tính lượng gas R32 nạp thêm bằng cân điện tử theo công thức chính xác: Lượng ga nạp thêm (g) = 120 + (B – 7.5) x 45

Bước 4: Đấu nối dây tín hiệu và nguồn điện 3 pha

Kết nối cáp nguồn 6 mm2 vào cầu đấu dàn nóng (nguồn điện 3 pha R-S-T-N-E) và cáp nguồn 4 mm2 vào dàn lạnh, sau đó chạy dây tín hiệu truyền thông 3 lõi kích thước 2.5 mm2 nối trực tiếp giữa hai cổng L-N-C của hai dàn.

Bước 5: Cấu hình áp suất tĩnh (ESP) phù hợp lưu lượng thiết kế

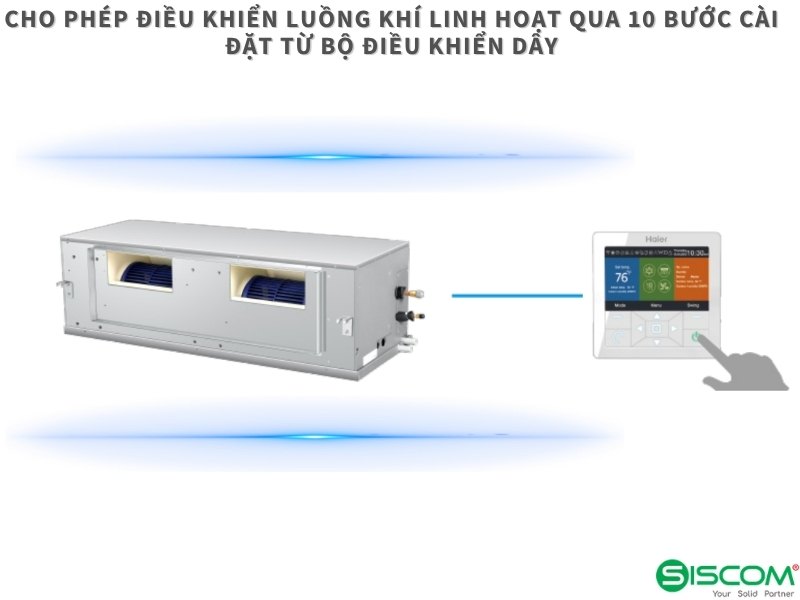

Bật nguồn điện, khởi động bộ điều khiển dây HW-BA216ABK khi màn hình ở trạng thái tắt, nhấn giữ đồng thời phím FAN và phím TEMP+ trong 10 giây để truy cập chế độ cài đặt ESP, sau đó điều chỉnh giá trị áp suất tĩnh tương thích với tổn thất áp suất của hệ thống ống gió đã thi công.

Giải Pháp Điều Khiển Từ Xa Thông Minh Tích Hợp Wi-Fi Hiện Đại

Bên cạnh các phương thức điều khiển truyền thống có dây và không dây, thiết bị được trang bị mô-đun truyền thông Wi-Fi tích hợp. Kỹ sư vận hành hệ thống có thể dễ dàng giám sát trạng thái hoạt động, chẩn đoán sự cố sơ bộ và điều khiển bật/tắt, cài đặt nhiệt độ từ xa thông qua ứng dụng di động “Haier Smart” trên cả nền tảng iOS và Android ở bất kỳ vị trí nào bên ngoài công trình.

Ứng dụng thực tế của tổ máy trong các dự án cơ điện công nghiệp và thương mại

Nhờ dải tĩnh áp quạt rộng và công suất mạnh mẽ, tổ máy được ứng dụng rộng rãi trong các không gian có cấu trúc chia phòng phức tạp.

Dưới đây là các kịch bản lắp đặt thực tế mang lại hiệu quả vận hành tối đa:

• Văn phòng mở diện tích lớn (Open-Plan Offices): Với dải công suất lạnh 19.34 kW, máy đáp ứng tải lạnh cho không gian làm việc từ 100 m2 đến 130 m2 chứa 40-50 nhân sự. Khả năng kết nối ống gió cho phép bố trí nhiều miệng gió cấp (Supply air diffusers) và miệng gió hồi (Return air grilles) xen kẽ, loại bỏ hoàn toàn các vùng chết nhiệt độ (localized hot spots), đảm bảo tính thẩm mỹ cao cho trần văn phòng.

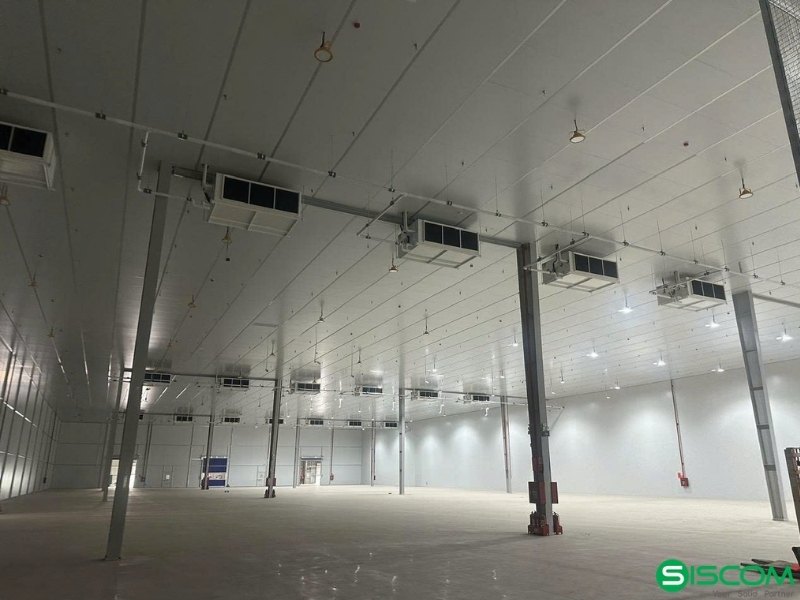

• Nhà xưởng, phòng sản xuất nhẹ và phòng sạch (Factories & Cleanrooms): Trong môi trường công nghiệp yêu cầu lưu lượng gió luân chuyển liên tục, tĩnh áp cao 180 Pa cho phép kết nối máy với hệ thống lọc HEPA hoặc đường ống dẫn gió bằng vải chuyên dụng. Nguồn điện 3 pha của dàn nóng 1U66S6SN1SB đảm bảo máy nén vận hành liên tục 24/7 dưới tải trọng sản xuất sinh nhiệt lớn ổn định.
• Showroom trưng bày, trung tâm thương mại và siêu thị (Showrooms & Malls): Những không gian có khoảng trần cao từ 4 mét trở lên và mặt tiền bằng kính lớn hấp thụ nhiệt lượng mặt trời cực cao. Tổ máy High ESP của Haier cho phép giấu dàn lạnh hoàn toàn phía trên trần giả, đưa luồng khí lạnh xuống qua các miệng gió khe dài (Linear slot diffusers) sát mặt kính để tạo màn khí ngăn nhiệt bức xạ tràn vào bên trong.
• Chuỗi nhà hàng, trung tâm hội nghị và tiệc cưới (Restaurants & Event Halls): Những khu vực này có mật độ người tập trung biến động lớn theo giờ và yêu cầu khắt khe về độ ồn. Kỹ sư M&E có thể lắp đặt dàn lạnh AD66S6SH1FA cách biệt trong phòng kỹ thuật hoặc khu vực phụ trợ, sau đó kéo ống gió cách âm vào sảnh chính. Giải pháp này giúp triệt tiêu hoàn toàn tiếng ồn động cơ trong sảnh hội nghị, đồng thời hệ thống tự động bù tần số máy nén Inverter cực nhanh khi mật độ khách tăng đột biến.

So Sánh Kỹ Thuật: Haier AD66S6SH1FA/1U66S6SN1SB và Daikin FDR06NY1/RU06NY1

Để giúp các nhà thầu và kỹ sư M&E có góc nhìn so sánh khách quan khi thiết kế hệ thống cơ điện, dưới đây là bảng đối chiếu kỹ thuật chi tiết giữa tổ hợp máy giấu trần áp suất tĩnh cao của Haier và đối thủ trực tiếp từ Daikin trong cùng phân khúc công suất:

Giải đáp thắc mắc kỹ thuật trước khi đưa vào thiết kế dự án

Tại sao dàn lạnh AD66S6SH1FA sử dụng điện 1 pha nhưng dàn nóng lại dùng 3 pha?

Dàn lạnh chỉ tải quạt gió DC Nidec 300W và các linh kiện điều khiển điện tử tiêu thụ công suất rất nhỏ nên nguồn điện 1 pha 220V là đủ đáp ứng. Tuy nhiên, dàn nóng 1U66S6SN1SB chứa máy nén công suất làm lạnh lên tới 19.34 kW (66,000 BTU/h), việc dùng điện 3 pha 380V giúp cân bằng pha hệ thống điện tòa nhà, hạ dòng điện làm việc của máy nén xuống mức 15.9 A, từ đó giảm tiết diện cáp dẫn và giảm hao phí nhiệt trên đường truyền.

Hệ thống bảo vệ đóng băng dàn lạnh hoạt động như thế nào trong chế độ lạnh?

Cảm biến nhiệt độ ống đồng dàn lạnh (TM) liên tục theo dõi tình trạng bay hơi của gas. Nếu nhiệt độ đo được giảm xuống dưới 6 độ C, bo mạch điều khiển tự động kích hoạt bảo vệ chống đóng băng dàn lạnh, từ từ điều chỉnh giảm tần số hoạt động của máy nén với tốc độ 1Hz sau mỗi 10 giây để duy trì nhiệt độ bay hơi an toàn mà không làm ngắt máy đột ngột.

Khoảng cách và độ cao đường ống tối đa có bị ảnh hưởng bởi hướng đặt dàn nóng không?

Bất kể dàn lạnh nằm cao hơn dàn nóng hay dàn nóng nằm cao hơn dàn lạnh, hệ thống van một chiều và bẫy dầu tích hợp sẵn của Haier vẫn cho phép chênh lệch độ cao tối đa đạt 30 mét và tổng chiều dài ống đạt 50 mét. Kỹ sư thiết kế không cần lắp đặt thêm bẫy dầu phụ trên đường ống gas nếu tuân thủ đúng các đường kính ống quy định.
