Điều Hoà Âm Trần Daikin 1 Chiều Lạnh FDN150HY1/RN150HY19

Daikin FDN150HY1/RN150HY19 là loại máy điều hòa công nghiệp từ hãng Daikin  với công suất làm lạnh 150.000 BTU/h (tương đương 14 HP)giải pháp kỹ thuật tối ưu nhờ cấu hình quạt tĩnh mạnh mẽ và độ bền bỉ cơ học. Dòng máy điều hoà công nghiệp Daikin Packaged quạt tĩnh một chiều lạnh này sở hữu cột áp suất tĩnh ngoài lên tới 150 Pa, cho phép duy trì lưu lượng gió định mức 4.500 cfm qua các tuyến ống gió phân nhánh phức tạp. Các kỹ sư cơ điện (M&E) và nhà thầu cơ điện khi thiết kế hệ thống thông gió làm mát cho các nhà xưởng cơ khí, nhà máy may hoặc hội trường lớn dùng sản phẩm này để thiết kế: tổn hao cột áp trên đường ống gió dài và độ bền của thiết bị trong môi trường công nghiệp khắc nghiệt.

Hướng dẫn lắp đặt Điều Hoà Âm Trần Nối Ống Gió 1 Chiều Lạnh Daikin FDN150HY1/RN150HY19

Quy trình lắp đặt hệ thống cơ điện cho tổ máy áp suất tĩnh cao này yêu cầu sự chuẩn xác cơ khí cao từ đội ngũ kỹ sư và thợ kỹ thuật lành nghề:

1. Gia cố khung treo dàn lạnh FDN150HY1: Định vị ty treo Ø10 mm hoặc Ø12 mm vào trần bê tông bằng nở đạn thép chuyên dụng, đảm bảo dàn lạnh được treo cân bằng tuyệt đối bằng thước thủy để tránh hiện tượng tràn nước ngưng từ máng xả.
2. Kết nối hệ thống ống đồng đường kính lớn: Tiến hành hàn ống đồng Ø15,9 mm (ống lỏng) và Ø28,6 mm (ống hơi) dưới sự bảo vệ của khí nitơ thổi nhẹ với áp suất 0,02 MPa để ngăn ngừa hoàn toàn hiện tượng oxy hóa tạo vảy đen bên trong lòng ống gây tắc nghẽn van tiết lưu.
3. Lắp đặt đường ống xả nước ngưng: Đi ống thoát nước uPVC Ø34 mm với độ dốc tối thiểu 1% hướng về phía hộp kỹ thuật thoát nước tập trung, đồng thời bắt buộc lắp đặt bẫy nước (u-trap) có chiều cao tối thiểu 100mm để ngăn gió hồi hút ngược mùi hôi từ hệ thống thoát nước vào phòng.
4. Thi công hệ thống ống gió và bọc bảo ôn: Kết nối cổ gió mềm cách nhiệt từ miệng thổi dàn lạnh FDN150HY1 vào tuyến ống gió tôn mạ kẽm, bọc lớp bông thủy tinh cách nhiệt bảo ôn Aeroflex dày tối thiểu 25mm để triệt tiêu hiện tượng thất thoát nhiệt và đọng sương dọc tuyến ống.
5. Hút chân không và thử kín hệ thống: Thực hiện hút chân không bằng bơm chuyên dụng đạt độ chân dưới 500 microns (giữ tối thiểu 60 phút để kiểm tra độ kín), sau đó tiến hành nạp môi chất lạnh R-410A định lượng bằng cân điện tử đối với phần chiều dài ống đồng vượt quá 7,5m tiêu chuẩn của nhà sản xuất.

Thông số kỹ thuật của dàn máy Daikin FDN150HY1/RN150HY19

Bảng thông số dưới đây được trích dẫn chính xác từ catalog gốc của Daikin Việt Nam (mã tài liệu VN-PLXPMT1725A), đảm bảo các thông số thiết kế thực tế phục vụ cho công tác tính toán tải lạnh và thiết kế hệ thống đường ống:

5 Ưu điểm kỹ thuật cốt lõi của Daikin FDN150HY1

1. Áp suất tĩnh ngoài cao 150 Pa vượt trội

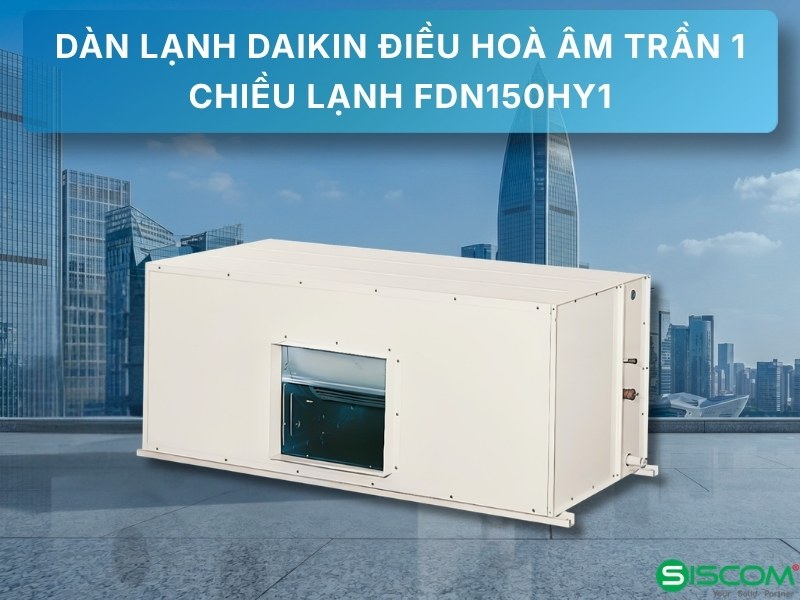

Nhờ tích hợp cánh quạt ly tâm công nghiệp và động cơ quạt mạnh mẽ, dàn lạnh FDN150HY1 duy trì cột áp suất tĩnh ngoài lên đến 150 Pa tại lưu lượng gió định mức. Đặc điểm kỹ thuật này cho phép các kỹ sư thiết kế tuyến ống gió dài, bố trí nhiều cua cút (co nối) và phân chia thành 6 đến 8 miệng gió cấp mà không sợ sụt giảm lưu lượng khí tươi ở các điểm cuối. Điều này tối ưu hóa độ đồng đều nhiệt độ trong những không gian sâu của nhà xưởng.

2. Thiết kế cơ khí chống ăn mòn và cách nhiệt PE chống cháy

Dàn lạnh được chế tạo từ các tấm thép mạ kẽm dày, bên ngoài phủ lớp sơn bột polyester epoxy chống ăn mòn hóa chất và hơi muối biển, ngăn chặn rỉ sét sau nhiều năm vận hành. Toàn bộ vách bên trong dàn lạnh được dán lớp cách nhiệt Polyethylene (PE) có độ dày lên tới 10mm. Lớp vật liệu PE này không chỉ ngăn ngừa triệt đọng sương trên bề mặt vỏ máy mà còn có khả năng chống cháy lan vượt trội so với sợi thủy tinh thông thường, tăng độ an toàn sinh mạng cho nhà xưởng.

3. Động cơ quạt dàn nóng đạt tiêu chuẩn IP55

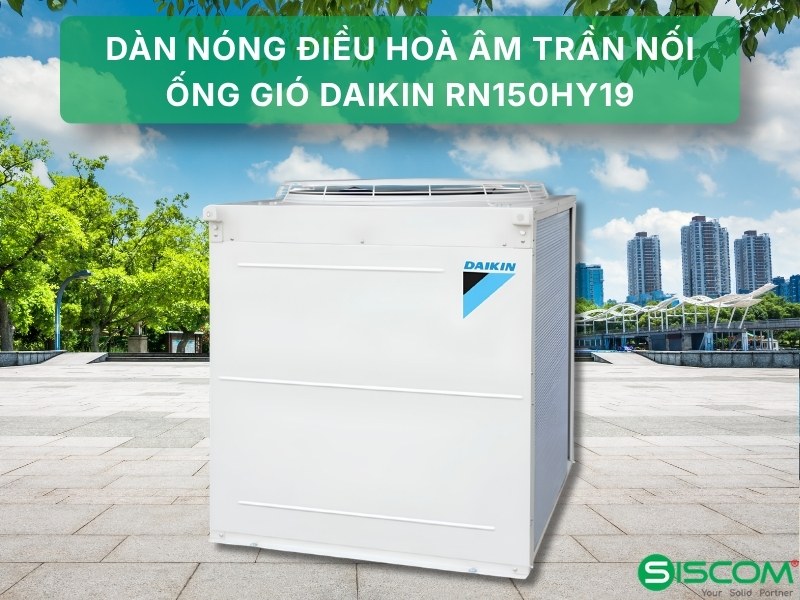

Dàn nóng RN150HY19 được trang bị động cơ quạt hướng trục đạt cấp bảo vệ IP55 (chống bụi xâm nhập hại máy và chống tia nước phun trực tiếp từ mọi hướng). Thiết kế này đặc biệt quan trọng khi lắp đặt dàn nóng tại các bệ đỡ ngoài trời không có mái che của các nhà máy sản xuất linh kiện, xưởng đúc hoặc nhà máy hóa chất, giúp giảm tần suất bảo trì động cơ quạt dàn nóng và hạn chế rủi ro chập cháy do nước mưa ngấm vào hộp đấu nối điện.

4. Hệ thống truyền động dây đai belt-drive linh hoạt

Với cơ cấu truyền động dây đai giữa động cơ quạt và trục cánh quạt của dàn lạnh FDN150HY1, kỹ sư lắp đặt có thể chủ động thay đổi kích thước puly của động cơ tại công trình. Việc thay đổi puly cho phép tăng hoặc giảm tốc độ quay của quạt để điều chỉnh lưu lượng gió và áp suất tĩnh ngoài thực tế theo yêu cầu thiết kế đường ống. Khả năng tùy chỉnh này mang lại tính linh hoạt cao trong các dự án cải tạo nhà xưởng vốn có hệ thống đường ống gió hiện hữu phức tạp.

5. Khả năng vận hành bán tải dạng mô-đun an toàn

Hệ thống quạt tĩnh công suất lớn này hỗ trợ kết nối ghép tổ song song nhiều dàn để tạo thành một hệ thống HVAC hợp nhất cho các khu vực rộng lớn. Khi vận hành ở chế độ bán tải (khi nhu cầu làm lạnh giảm xuống vào ban đêm hoặc mùa đông), hệ thống sẽ tự động tắt bớt các tổ máy nén không cần thiết và thực hiện luân chuyển vai trò máy nén chính (master) và phụ (slave). Quá trình điều tiết thông minh này giúp cân bằng thời gian hoạt động của từng máy nén xoắn ốc, kéo dài tuổi thọ của hệ thống cơ điện tổng thể.

Ứng dụng thực tế của điều hòa Daikin FDN150HY1 trong công trình

Tổ máy điều hòa nối ống gió Daikin 14HP này được thiết kế chuyên biệt để đáp ứng các tiêu chuẩn khắt khe trong môi trường công nghiệp và thương mại quy mô lớn:

• Nhà máy sản xuất và lắp ráp linh kiện điện tử: Yêu cầu kiểm soát nhiệt độ nghiêm ngặt ở mức 24±2°C và độ sạch không khí cao để bảo vệ các linh kiện bán dẫn khỏi tĩnh điện và độ ẩm. Áp suất tĩnh 150 Pa của dàn lạnh FDN150HY1 cho phép lắp đặt thêm các hộp lọc HEPA trên đường ống cấp gió để loại bỏ hạt bụi mịn hiệu quả.
• Nhà kho và trung tâm logistic diện tích lớn: Những khu vực có diện tích từ 400 m² đến 600 m² chứa các mặt hàng nhạy cảm với nhiệt độ (dược phẩm, thực phẩm đóng gói) cần luồng khí lạnh tuần hoàn liên tục. Lưu lượng gió cực lớn 4.500 cfm đảm bảo toàn bộ thể tích không khí trong kho được luân chuyển đều đặn, triệt tiêu các vùng khí nóng cục bộ.
• Hội trường, nhà thi đấu và trung tâm tổ chức sự kiện: Những không gian tập trung đông người trong thời gian ngắn tạo ra lượng nhiệt ẩn lớn. Khả năng kết nối hệ thống ống gió tôn mạ kẽm của thiết bị giúp đưa khí lạnh trực tiếp đến từng khu vực khán đài thông qua các miệng gió khuếch tán, đồng thời giữ độ ồn trong phòng ở mức dễ chịu nhờ đặt máy trong phòng kỹ thuật riêng biệt.
• Showroom ô tô và phòng trưng bày trần cao: Showroom có mặt dựng kính lớn chịu bức xạ nhiệt mặt trời mạnh mẽ từ bên ngoài. Sử dụng dòng máy quạt tĩnh áp suất cao này giúp thổi luồng khí lạnh từ trên trần cao xuống sát mặt sàn trưng bày, duy trì môi trường mua sắm mát mẻ và nâng cao trải nghiệm của khách hàng doanh nghiệp.

So sánh Daikin FDN150HY1/RN150HY19 với FDN125HY1/RCN125HY19

Để giúp các nhà thầu cơ điện đưa ra quyết định lựa chọn công suất tối ưu cho bài toán tải lạnh của công trình, dưới đây là bảng so sánh chi tiết giữa model 14HP và người em cận công suất 12HP trong cùng dòng Packaged quạt tĩnh của Daikin:

Mặc dù hai dòng máy chia sẻ chung kích thước dàn lạnh vật lý (776 x 1.540 x 850 mm) và cấu trúc cơ khí vỏ, model 14HP mang lại lưu lượng gió lớn hơn 20% (4.500 cfm so với 3.750 cfm của bản 12HP) giúp tăng tốc độ trao đổi không khí và phân bổ nhiệt lạnh nhanh hơn đáng kể. Khuyến nghị lựa chọn tổ máy FDN150HY1 cho các công trình nhà xưởng có chiều dài ống gió chính vượt quá 25m hoặc mật độ sinh nhiệt nội bộ cao. Trong khi đó, bản FDN125HY1 là lựa chọn hợp lý để tối ưu hóa hiệu suất năng lượng (EER đạt tới 3,23 W/W) và ngân sách đầu tư ban đầu cho các không gian tải nhiệt trung bình.

Báo giá điều hòa Daikin FDN150HY1 chính hãng tại SISCOM

Hiện nay, mức giá tham khảo của tổ máy Daikin FDN150HY1/RN150HY19 tại SISCOM là 129.850.000 VNĐ (đã bao gồm thuế VAT). Đây là mức giá phân phối thương mại B2B ưu đãi dành riêng cho các đơn vị tổng thầu cơ điện và chủ đầu tư dự án công nghiệp. Đối với các công trình có khối lượng mua sắm từ 3 tổ máy trở lên, SISCOM áp dụng chính sách chiết khấu trực tiếp từ 3% đến 6% tùy theo tiến độ thanh toán và điều khoản bàn giao.

Cần lưu ý rằng tổng chi phí đầu tư cho một hệ thống máy lạnh nối ống gió Daikin sẽ bao gồm chi phí thiết bị và chi phí vật tư phụ thuộc trực tiếp vào đặc thù cấu trúc của từng công trình:

1. Vật tư phụ hệ ống đồng: Bao gồm đường ống đồng Thái Lan có độ dày tiêu chuẩn tối thiểu 0,81mm để chịu áp suất ga R-410A, bảo ôn cách nhiệt cao cấp Aeroflex chịu nhiệt tốt và ngăn ngừa ngưng tụ nước.
2. Hệ thống đường ống gió: Gồm các tuyến ống gió tôn mạ kẽm (ống gió xoắn hoặc ống gió vuông), các hộp tiêu âm đầu máy để triệt tiêu tiếng ồn của quạt, lớp bông thủy tinh cách nhiệt bọc ngoài ống gió và hệ thống cửa gió cấp/gió hồi (miệng gió sương, miệng gió khuếch tán).
3. Chi phí nhân công thi công M&E: Bao gồm nhân công lắp đặt treo dàn lạnh nặng 159 kg, đặt dàn nóng, kết nối đường ống đồng, bọc bảo ôn cách nhiệt và cân chỉnh lưu lượng gió miệng gió bằng thiết bị đo chuyên dụng.

SISCOM cam kết toàn bộ máy móc do chúng tôi cung cấp đều là hàng chính hãng 100%, có đầy đủ chứng chỉ kiểm định chất lượng và nguồn gốc xuất xứ CO/CQ từ Daikin Việt Nam, xuất hóa đơn VAT đầy đủ phục vụ công tác quyết toán dự án M&E và bàn giao tài sản cố định cho doanh nghiệp chủ đầu tư. Đồng thời, SISCOM cung cấp dịch vụ lắp đặt điều hòa công nghiệp trọn gói toàn quốc với đội ngũ kỹ sư chuyên nghiệp và thợ lắp đặt giàu kinh nghiệm thực tế.

Câu Hỏi Thường Gặp Về Điều hòa Daikin FDN150HY1/RN150HY19

Q1: Điều hòa Daikin FDN150HY1/RN150HY19 phù hợp cho diện tích bao nhiêu m²?

Tổ máy FDN150HY1/RN150HY19 công suất lạnh 150.000 BTU/h (tương đương 14 HP) phù hợp để làm mát hiệu quả cho diện tích từ 380 m² đến 500 m², tương ứng với thể tích không gian từ 1.150 m³ đến 1.500 m³ (trong điều kiện trần cao trung bình 3m, tải nhiệt nội bộ bình thường). Với các không gian phát nhiệt lớn như nhà xưởng cơ khí, phòng máy chủ hoặc khu vực có đông công nhân vận hành liên tục, diện tích lắp đặt khuyến nghị nên giảm 20-30% để đảm bảo hiệu suất làm mát tối ưu.

Q2: Điện năng tiêu thụ thực tế là bao nhiêu kWh/ngày?

Tổ máy này có mức tiêu thụ điện định mức là 14,81 kW cho cả dàn lạnh và dàn nóng. Khi hoạt động ổn định trong vòng 10 giờ mỗi ngày ở điều kiện công nghiệp, với hệ số phụ tải thực tế đạt khoảng 0,85 cho dòng máy cơ (Non-Inverter), mức tiêu thụ điện thực tế ước tính khoảng 125,8 kWh/ngày. Mức tiêu thụ này tương đương với chi phí điện năng khoảng 213.800 VNĐ/ngày (tính theo đơn giá điện sản xuất/kinh doanh trung bình khoảng 1.700 VNĐ/kWh).

Q3: Giới hạn chiều dài ống đồng và độ cao chênh lệch lắp đặt là bao nhiêu?

Tổ máy này cho phép chiều dài đường ống kết nối tối đa giữa dàn lạnh FDN150HY1 và dàn nóng RN150HY19 đạt 75m (chiều dài thực tế đường ống) và độ cao chênh lệch lắp đặt tối đa đạt 30m. Khi dàn nóng được bố trí ở vị trí thấp hơn dàn lạnh, độ chênh lệch chiều cao tối đa cho phép là 25m. Đường kính ống đồng kết nối tiêu chuẩn yêu cầu là Ø15,9 mm cho ống lỏng và Ø28,6 mm cho ống hơi, áp dụng phương pháp nối hàn khí nitơ để đảm bảo độ kính và độ bền hệ thống.

Q4: Dàn lạnh FDN150HY1 có đi kèm phin lọc gió không?

Dàn lạnh FDN150HY1 được thiết kế sẵn đường ray 2 inch chuyên dụng để người sử dụng có thể dễ dàng lắp đặt phin lọc gió hồi tại công trình (ví dụ phin lọc tiêu chuẩn G4 hoặc phin lọc khử mùi). Tuy nhiên, phin lọc gió không đi kèm sẵn trong cấu hình đóng gói tiêu chuẩn từ nhà máy Daikin và được phân loại là phụ kiện tùy chọn (Optional Accessory). Đội ngũ kỹ sư của SISCOM sẽ tư vấn và cung cấp loại phin lọc phù hợp nhất dựa trên yêu cầu về độ sạch của không gian sử dụng thực tế.

Q5: SISCOM có cung cấp đầy đủ chứng nhận CO/CQ cho dự án không?

SISCOM cam kết cung cấp đầy đủ và nguyên bản 100% các chứng chỉ CO (Certificate of Origin – Chứng nhận xuất xứ hàng hóa từ Malaysia) và CQ (Certificate of Quality – Chứng nhận chất lượng sản phẩm do Daikin cấp) đi kèm với hóa đơn GTGT hợp lệ cho tất cả các tổ máy do chúng tôi phân phối. Đây là những tài liệu pháp lý bắt buộc và đầy đủ phục vụ cho công tác kiểm định chất lượng, nghiệm thu công trình dự án và đăng ký tài sản cố định của doanh nghiệp chủ đầu tư.

Q6: Quy trình thiết kế hệ thống ống gió cho model này tại SISCOM như thế nào?

Quy trình thiết kế hệ thống ống gió tại SISCOM được thực hiện qua 4 bước chuẩn hóa bởi đội ngũ kỹ sư HVAC giàu kinh nghiệm: (1) Khảo sát hiện trạng công trình và đo đạc không gian lắp đặt thực tế; (2) Tính toán tải lạnh chi tiết theo tiêu chuẩn ASHRAE và xác định lưu lượng gió, áp suất tĩnh cần thiết (ESP 150 Pa); (3) Thiết kế bản vẽ shop drawing 2D/3D chi tiết định vị tuyến ống gió, miệng gió (gió cấp/gió hồi) và đường ống đồng; (4) Thẩm định kỹ thuật, cân bằng cột áp đường ống gió để đảm bảo luồng khí phân phối đồng đều và hoạt động êm ái. Quá trình thiết kế này giúp tối ưu hóa chi phí lắp đặt máy lạnh công nghiệp.
