Điều Hoà Âm Trần Daikin FDN125HY1/RN125HY19

FDN125HY1/RN125HY19 là hệ thống điều hòa công nghiệp Daikin âm trần nối ống gió dòng Packaged quạt tĩnh áp suất trung bình 1 chiều lạnh Non-Inverter công suất 12.5HP, công suất lạnh danh định 36.6 kW (125.000 BTU/h), sử dụng môi chất lạnh gas R-410A bền bỉ trong môi trường công nghiệp khắc nghiệt. Thiết bị gồm dàn lạnh FDN125HY1 dạng khối chữ nhật chắc chắn lắp đặt giấu trần và dàn nóng RN125HY19 giải nhiệt gió trang bị động cơ quạt đạt tiêu chuẩn bảo vệ IP55, mang lại hiệu suất trao đổi nhiệt tối ưu cho không gian từ 300m² đến 420m² như nhà xưởng sản xuất, showroom thương mại hay hội trường lớn.

Hướng dẫn lắp đặt Điều Hoà Âm Trần Nối Ống Gió 1 Chiều Lạnh Daikin FDN125HY1/RN125HY19

Để đảm bảo hệ thống FDN125HY1/RN125HY19 đạt được hiệu suất làm lạnh tối ưu và tuổi thọ vận hành lâu dài nhất, quy trình thi công lắp đặt tại công trình cần tuân thủ nghiêm ngặt theo các bước kỹ thuật chuẩn hóa dưới đây:

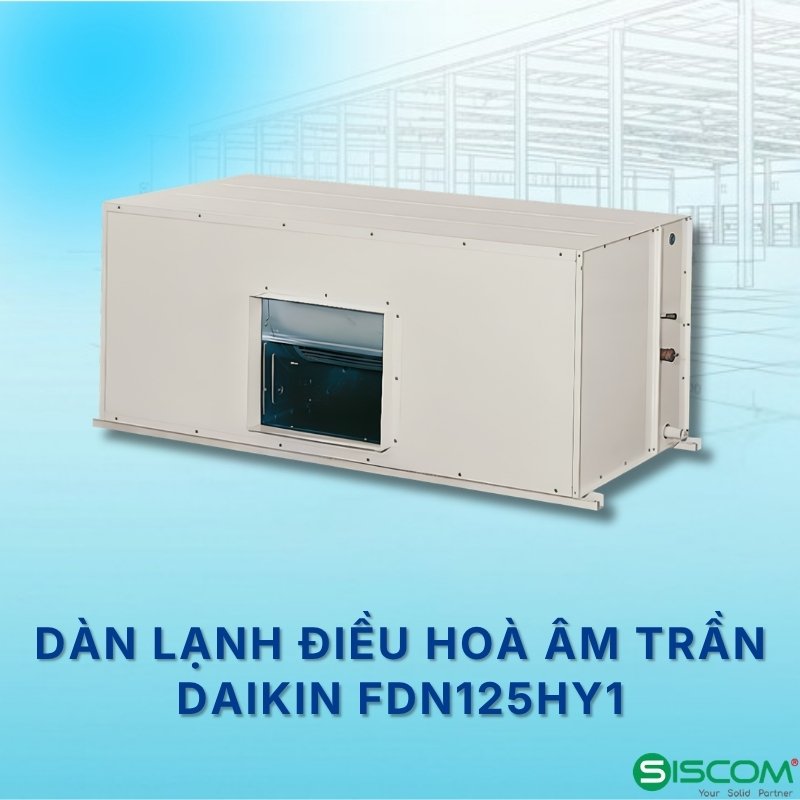

• Bước 1: Định vị và treo dàn lạnh FDN125HY1 giấu trần. Sử dụng ty treo thép ren Ø10 mm cố định chắc chắn dàn lạnh lên trần bê tông, căn chỉnh thăng bằng tuyệt đối bằng thước thủy livo để tránh hiện tượng tràn nước ngưng, và chừa khoảng trống tối thiểu 600 mm phía hộp điện điều khiển để phục vụ công tác bảo trì định kỳ.
• Bước 2: Gia công và kết nối hệ thống đường ống gió. Lắp đặt ống gió tôn mạ kẽm cấp và hồi kết hợp lớp cách nhiệt bảo ôn bằng bông thủy tinh tỷ trọng 32 kg/m³ dày 25 mm, đảm bảo các khớp nối mềm tại miệng gió của dàn lạnh được siết chặt bằng đai thép để không bị rò rỉ khí lạnh dưới áp suất tĩnh ngoài 150 Pa.
• Bước 3: Lắp đặt đường ống đồng liên kết dàn nóng – dàn lạnh. Tiến hành rải ống đồng lỏng Ø12.7 mm và ống hơi Ø28.6 mm độc lập, bọc bảo ôn Superlon chuyên dụng riêng biệt cho từng đường ống, thực hiện hàn nối ống dưới sự bảo vệ của khí nitơ thổi nhẹ để ngăn ngừa tuyệt đối sự hình thành muội oxy hóa bên trong đường ống.
• Bước 4: Lắp đặt cố định dàn nóng RN125HY19 ngoài trời. Đặt dàn nóng trên bệ bê tông cốt thép chịu lực cao tối thiểu 150 mm so với mặt sàn, cố định bằng các bulông nở móng kết hợp cao su giảm chấn dày 20 mm chống rung lắc, và kết nối nguồn điện 3 pha (380-415V/50Hz) thông qua tủ điện aptomat bảo vệ mất pha, ngược pha chuyên dụng.
• Bước 5: Thử kín, hút chân không và hiệu chỉnh chạy thử. Kết nối bơm chân không chuyên dụng rút sạch không khí đạt độ sâu chân không dưới 500 Micron, giữ áp suất trong 30 phút để xác nhận độ kín khít, sau đó mở hoàn toàn các van dịch vụ dàn nóng và chạy thử nghiệm liên tục trong 45 phút để đo kiểm dòng vận hành, áp suất gas R-410A đạt chuẩn kỹ thuật.

Thông số kỹ thuật FDN125HY1/RN125HY19 chi tiết

FDN125HY1/RN125HY19 sở hữu các chỉ số vận hành được đo lường nghiêm ngặt theo các tiêu chuẩn kỹ thuật quốc tế hiện hành: công suất lạnh danh định được thử nghiệm và kiểm chứng theo tiêu chuẩn hiệu suất ISO 5151 nhằm đảm bảo độ tin cậy tuyệt đối về mặt số liệu cho các kỹ sư tính toán thiết kế phụ tải.

Dưới đây là bảng thông số kỹ thuật chi tiết của tổ hợp dàn lạnh FDN125HY1 và dàn nóng RN125HY19 được trích xuất trực tiếp từ catalog kỹ thuật gốc của nhà sản xuất Daikin Việt Nam:

5 đặc điểm kỹ thuật nổi bật của điều hòa Daikin FDN125HY1/RN125HY19

FDN125HY1/RN125HY19 mang lại lợi thế cạnh tranh vượt trội cho các công trình HVAC công nghiệp nhờ vào cấu trúc thiết kế cơ khí bền bỉ và các tính năng bảo vệ hệ thống tiên tiến của Daikin.

1. Máy nén xoắn ốc kín Hermetic Scroll bền bỉ tối đa

Dàn nóng RN125HY19 được trang bị hệ thống máy nén xoắn ốc kín dạng cuộn (Scroll compressor). Thiết kế này giúp giảm thiểu tối đa sự ma sát cơ học giữa các chi tiết động lực so với máy nén piston truyền thống, tăng cường đáng kể tuổi thọ vận hành liên tục 24/7 trong các môi trường có tải nhiệt biến thiên cao như xưởng sản xuất cơ khí, lắp ráp linh kiện điện tử hay nhà kho lưu trữ hàng hóa.

2. Áp suất tĩnh ngoài 150 Pa đẩy gió mạnh mẽ

Dàn lạnh FDN125HY1 sở hữu động cơ quạt tĩnh áp suất cao lên đến 150 Pa. Chỉ số áp suất tĩnh ngoài (ESP) vượt trội này cho phép nhà thầu cơ điện dễ dàng kết nối dàn lạnh với hệ thống đường ống gió phân phối dài và phức tạp, đi qua nhiều phòng chức năng hoặc các miệng gió thổi cách xa máy mà không lo bị suy giảm lưu lượng gió hay giảm hiệu quả trao đổi nhiệt tại các điểm cuối.

3. Vỏ thép chống ăn mòn và bảo ôn cách nhiệt PE dày 10mm chống cháy

Dàn lạnh được chế tạo từ vật liệu thép mạ kẽm cường độ cao, bề mặt phủ thêm lớp sơn tĩnh điện polyester epoxy bảo vệ chống ăn mòn bởi các tác nhân hóa chất hoặc độ ẩm trong môi trường công nghiệp. Bên trong khoang máy dàn lạnh FDN125HY1 được dán lớp vật liệu cách nhiệt Polyethylene (PE) cao cấp dày 10mm có đặc tính chống cháy lan vượt trội, triệt tiêu hoàn toàn hiện tượng đọng sương bề mặt dàn và giảm thiểu tiếng ồn truyền qua vỏ máy chỉ còn 53 dB(A).

4. Động cơ quạt dàn nóng RN125HY19 đạt chỉ số bảo vệ IP55

Động cơ quạt hướng trục lắp đặt trên dàn nóng RN125HY19 đạt chuẩn bảo vệ quốc tế IP55. Cấp bảo vệ này ngăn chặn triệt để sự xâm nhập của bụi mịn công nghiệp và các hạt nước văng công suất lớn từ mọi hướng vào cuộn dây động cơ quạt, đảm bảo dàn nóng hoạt động cực kỳ ổn định ngoài trời dưới dải nhiệt độ vận hành khắc nghiệt từ 21°C đến 46°C mà không gặp các lỗi ngắn mạch động cơ.

5. Khả năng thay đổi puly linh hoạt và đường ray lọc gió tích hợp

Thiết bị cho phép kỹ sư HVAC tùy chỉnh hệ thống truyền động dây đai của quạt dàn lạnh bằng cách thay đổi puly động cơ. Tính năng này giúp dễ dàng tăng hoặc giảm áp suất tĩnh và lưu lượng gió thực tế tại công trình để đáp ứng chính xác sự thay đổi của mạng lưới ống gió sau khi thi công. Ngoài ra, mặt sau dàn lạnh tích hợp sẵn đường ray 2 inch chuyên dụng, giúp kỹ sư lắp đặt nhanh chóng các tấm phin lọc bụi thô hoặc phin lọc hiệu suất cao mà không cần gia công thêm hộp lọc phụ bên ngoài.

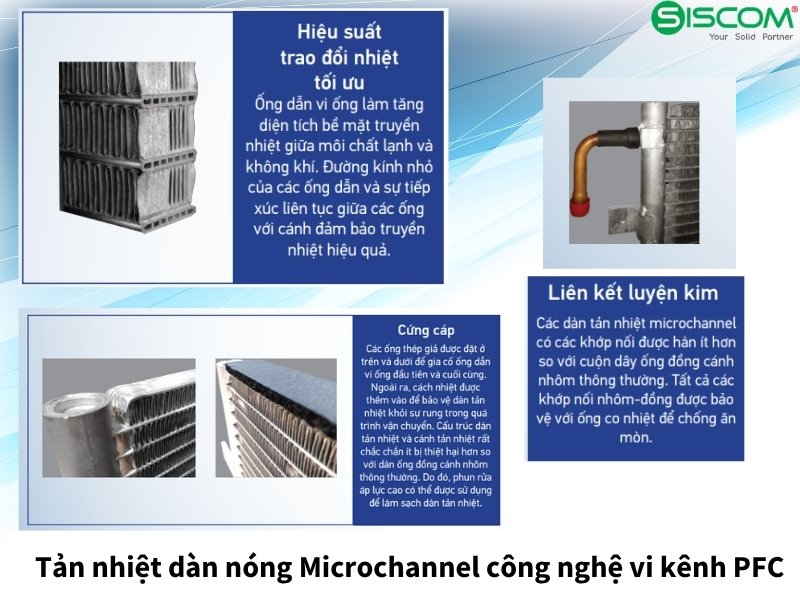

6. Dàn Tản Nhiệt Vi Ống (Microchannel)

Bộ trao đổi nhiệt dàn ngưng tụ được tạo thành từ dàn microchannel hoàn toàn bằng nhôm. So sánh với dàn ống đồng cánh nhôm thông thường, microchannel chống ăn mòn cao và có cấu trúc cứng cáp hơn. Với cùng diện tích mặt, dàn microchannel cần lượng môi chất lạnh ít hơn trong khi cung cấp trao đổi nhiệt tốt hơn và nhẹ hơn so với dàn ống đồng cánh nhôm thông

Ứng dụng thực tế của điều hòa công nghiệp Daikin FDN125HY1/RN125HY19

FDN125HY1/RN125HY19 được các nhà thầu cơ điện ưu tiên lựa chọn cho nhiều dạng kiến trúc công trình B2B nhờ khả năng chịu tải liên tục tốt và cơ chế dẫn gió linh hoạt qua đường ống gió.

• Nhà xưởng sản xuất và khu công nghiệp: Với không gian rộng lớn từ 300m² – 400m², trần cao và nhiều thiết bị sinh nhiệt, máy quạt tĩnh 150 Pa giúp đẩy luồng khí lạnh đi sâu vào từng khu vực thao tác của công nhân thông qua các nhánh ống gió mềm nối với miệng gió. Lớp vỏ thép mạ kẽm phủ epoxy bảo vệ máy hoàn hảo trước bụi kim loại và dầu mỡ công nghiệp.
• Showroom ô tô và phòng trưng bày sản phẩm: Thiết kế giấu trần của dàn lạnh FDN125HY1 giúp giữ trọn vẹn tính thẩm mỹ sang trọng của showroom trưng bày mà không chiếm diện tích sàn quý giá. Lưu lượng gió lớn 3.750 cfm nhanh chóng làm mát không gian rộng lớn có nhiều kính hấp thụ bức xạ nhiệt trực tiếp từ mặt trời.
• Trung tâm tiệc cưới và hội trường sự kiện: Độ ồn dàn lạnh chỉ 53 dB(A) khi giấu trong trần thạch cao kết hợp tiêu âm ống gió giúp mang lại không gian sự kiện yên tĩnh, sang trọng. Khả năng hòa trộn gió tươi ngoài trời linh hoạt của Daikin giúp không gian luôn thông thoáng, tránh ngột ngạt khi tập trung đông người.
• Trung tâm dữ liệu (Data Center) và phòng máy chủ quy mô lớn: Khả năng vận hành bền bỉ 24/7 của máy nén xoắn ốc kín Scroll đáp ứng yêu cầu giải nhiệt liên tục cho các tủ rack máy chủ tỏa nhiệt lượng lớn, hạn chế tối đa rủi ro quá nhiệt gây hỏng hóc thiết bị phần cứng và gián đoạn hệ thống công nghệ thông tin của doanh nghiệp.

So sánh Daikin FDN125HY1/RN125HY19 với Daikin FDR300QY1/RZUR300QY1

Khi lên phương án thiết kế hệ thống HVAC cho nhà máy, các kỹ sư thường cân nhắc giữa hai phương án: dòng quạt tĩnh bền bỉ truyền thống Non-Inverter FDN125HY1/RN125HY19 và dòng giấu trần nối ống gió thế hệ mới trang bị công nghệ biến tần Inverter FDR300QY1/RZUR300QY1 (12 HP).

Bảng so sánh kỹ thuật dưới đây sẽ giúp nhà thầu và chủ đầu tư đưa ra quyết định ROI tối ưu nhất cho từng mô hình dự án:

Câu hỏi thường gặp về điều hòa Daikin FDN125HY1/RN125HY19

Dưới đây là các giải đáp chi tiết từ đội ngũ kỹ sư HVAC của SISCOM đối với các thắc mắc kỹ thuật phổ biến nhất từ phía các nhà thầu cơ điện:

Q1: Điều hòa Daikin FDN125HY1/RN125HY19 phù hợp cho diện tích bao nhiêu m²?

Model FDN125HY1/RN125HY19 công suất 12.5HP (125.000 BTU/h) phù hợp cho diện tích từ 300m² đến 420m² trong điều kiện chiều cao trần nhà tiêu chuẩn dưới 3.5m và tải nhiệt nội bộ ở mức trung bình. Đối với các không gian phát sinh lượng nhiệt lớn như nhà xưởng cơ khí chế tạo, xưởng may công nghiệp nhiều máy móc hoặc các khu vực tập trung đông người, diện tích phủ lạnh hiệu quả của hệ thống nên được tính toán giảm xuống còn 250m² – 300m² để đảm bảo khả năng duy trì nhiệt độ làm mát thiết kế ổn định ở mức 24°C – 26°C.

Q2: Điện năng tiêu thụ thực tế của FDN125HY1/RN125HY19 là bao nhiêu kWh mỗi ngày?

Hệ thống có công suất điện năng tiêu thụ định mức đạt 11.3 kW. Khi vận hành liên tục 10 giờ mỗi ngày trong môi trường công nghiệp thực tế với hệ số tải trung bình đạt 0.85 (tính toán dựa trên cơ chế ngắt nghỉ tự động của máy nén xoắn ốc Scroll khi phòng đã đạt đủ nhiệt độ cài đặt), lượng điện năng tiêu thụ thực tế ước tính xấp xỉ 96 kWh/ngày, tương đương mức chi phí tiền điện dao động từ 180.000 VNĐ đến 240.000 VNĐ một ngày tùy theo đơn giá điện sản xuất áp dụng của từng doanh nghiệp.

Q3: Giới hạn chiều dài đường ống đồng và chênh lệch độ cao của hệ thống này là bao nhiêu?

Hệ thống FDN125HY1/RN125HY19 cho phép khoảng cách chiều dài đường ống đồng kết nối thực tế tối đa giữa dàn nóng và dàn lạnh là 75m (chiều dài tương đương đạt 90m khi tính quy đổi cả các co nối 90 độ), với độ chênh lệch chiều cao tối đa cho phép đạt 30m. Quy cách đường ống đồng kỹ thuật bắt buộc theo khuyến nghị của hãng Daikin bao gồm ống lỏng đường kính Ø12.7 mm và ống hơi Ø28.6 mm sử dụng liên kết mối hàn, được bọc bảo ôn cách nhiệt riêng biệt từng đường ống để ngăn chặn hiện tượng trao đổi nhiệt chéo gây giảm công suất làm lạnh.

Q4: Dòng máy FDN125HY1/RN125HY19 có được trang bị công nghệ biến tần Inverter không?

Đây là dòng máy lạnh công nghiệp Packaged quạt tĩnh Non-Inverter (không trang bị công nghệ biến tần), hoạt động theo cơ cấu điều khiển đóng ngắt On/Off máy nén truyền thống. Mặc dù không tích hợp inverter, thiết bị vẫn đạt chỉ số hiệu suất năng lượng EER ổn định ở mức 3.23 W/W nhờ tối ưu hóa kết cấu cơ khí của máy nén xoắn ốc kín Hermetic Scroll và mạng lưới cánh tản nhiệt thế hệ mới, giúp giảm thiểu đáng kể chi phí đầu tư thiết bị ban đầu từ 20-30% cho các chủ đầu tư dự án cần thu hồi vốn nhanh (ROI ngắn hạn).

Q5: Thời gian bảo hành chính hãng và các chứng từ CO/CQ đi kèm sản phẩm như thế nào?

Điều hòa Daikin FDN125HY1/RN125HY19 phân phối chính hãng bởi SISCOM được áp dụng chính sách bảo hành chính thức từ Daikin Việt Nam với thời gian 12 tháng cho toàn bộ linh kiện máy và 36 tháng riêng cho máy nén. Toàn bộ các lô hàng do SISCOM bàn giao tại công trình đều được đính kèm đầy đủ giấy chứng nhận xuất xứ CO (xuất xứ nhà máy Daikin Thái Lan/Malaysia chính quy) và chứng nhận chất lượng CQ do Daikin Việt Nam phát hành để hỗ trợ nhà thầu làm hồ sơ nghiệm thu kỹ thuật và hoàn công dự án dễ dàng.

Q6: SISCOM có cung cấp bản vẽ thiết kế hệ thống ống gió và tính toán tải lạnh miễn phí không?

Có, đội ngũ kỹ sư M&E chuyên nghiệp của SISCOM hỗ trợ khảo sát hiện trạng công trình, tính toán phụ tải lạnh chi tiết theo tiêu chuẩn ASHRAE dựa trên bản vẽ kiến trúc và thiết kế hệ thống ống gió, bố trí miệng gió hoàn toàn miễn phí cho tất cả các khách hàng B2B. Đối với các công trình nhà xưởng hay văn phòng quy mô lớn, SISCOM cung cấp bản vẽ shop drawing chi tiết và hỗ trợ thuyết minh giải pháp kỹ thuật trực tiếp trước ban quản lý dự án hoặc chủ đầu tư để đảm bảo tính khả thi cao nhất khi thi công thực tế.

Tư vấn & báo giá điều hòa công nghiệp Daikin FDN125HY1/RN125HY19

FDN125HY1/RN125HY19 có mức giá dao động trong khoảng từ 85.000.000 VNĐ đến 98.000.000 VNĐ tùy thuộc vào chính sách phân phối của hãng theo từng thời điểm, số lượng đặt hàng cho dự án B2B và khu vực công trình thi công thực tế.

Chủ đầu tư và nhà thầu cần lưu ý các yếu tố kỹ thuật cấu thành nên tổng dự toán chi phí lắp đặt hoàn thiện tại công trình:

1. Vật tư phụ cơ điện: Độ dài và độ dày của đường ống đồng kết nối Ø12.7 mm / Ø28.6 mm bảo ôn cách nhiệt Superlon cao cấp, đường ống nước ngưng PVC bảo ôn cách nhiệt chống đọng sương, giá treo dàn nóng mạ kẽm nhúng nóng chịu lực.
2. Hệ thống phân phối ống gió: Chi phí gia công tôn mạ kẽm ống gió cứng, phụ kiện côn thu, co cút ống gió, ống gió mềm cách nhiệt, hộp gió bọc bảo ôn tiêu âm dàn lạnh, và các loại cửa gió cấp/hồi sơn tĩnh điện.
3. Chi phí nhân công lắp đặt và thiết bị nâng hạ: Sử dụng xe cẩu tự hành, giàn giáo chuyên dụng đối với dàn nóng đặt trên mái cao hoặc dàn lạnh treo tại trần nhà xưởng cao trên 5m.

SISCOM cam kết 3 tiêu chí cốt lõi làm hài lòng mọi nhà thầu cơ điện:

• Phân phối hàng chính hãng mới 100% đầy đủ giấy tờ CO/CQ chứng nhận chất lượng xuất xưởng của Daikin Việt Nam.
• Bảo hành chính hãng 12 tháng toàn bộ thiết bị và 36 tháng đối với máy nén khí cuộn kín từ trạm bảo hành ủy quyền của Daikin.
• Hỗ trợ vận chuyển tận chân công trình trên phạm vi toàn quốc và áp dụng mức chiết khấu thương mại sỉ tốt nhất cho các dự án cơ điện công nghiệp.

SISCOM là đại lý cấp 1 chuyên phân phối dòng sản phẩm điều hòa công nghiệp Daikin chính hãng tại thị trường Việt Nam với hơn 10 năm kinh nghiệm triển khai thiết kế và lắp đặt hệ thống cơ điện HVAC cho các nhà máy lớn. Chúng tôi cam kết mang lại giải pháp kỹ thuật tối ưu phụ tải lạnh, đầy đủ chứng chỉ chất lượng xuất xưởng CO/CQ và dịch vụ bảo trì định kỳ chuyên nghiệp 24/7 toàn quốc.
