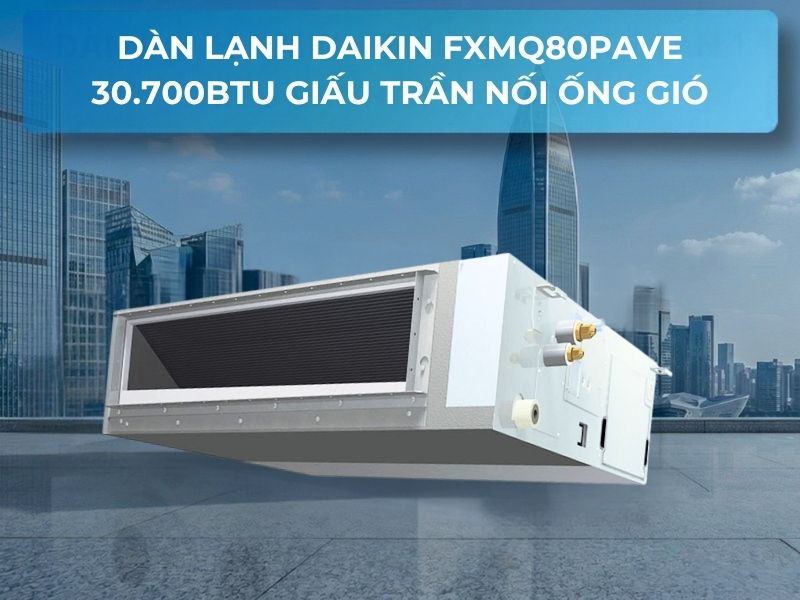

Dàn Lạnh Daikin FXMQ80PAVE 30.700BTU Nối Ống Gió

Dàn lạnh Daikin FXMQ80PAVE là thiết bị điều hòa không khí dạng giấu trần nối ống gió áp suất tĩnh trung bình (Middle Static Pressure Concealed Duct) thuộc hệ thống VRV Daikin thương mại cao cấp, cung cấp công suất làm lạnh danh định 9.0 kW (tương đương 30.700 Btu/h – ~3.2 – 3.5 HP) và công suất sưởi ấm 10.0 kW (34.100 Btu/h).

Về khả năng kết nối cơ điện tổng thể, thiết bị liên kết đồng bộ 100% với các tổ hợp dàn nóng trong hệ thống điều hòa VRV Daikin thế hệ VRV IV, VRV IV-S, VRV X và VRV H mới nhất. Cột áp tĩnh trung bình mạnh mẽ của model FXMQ80PAVE cho phép đơn vị thiết kế tự do bố trí thân máy ngoài trần đệm hành lang hoặc khu vệ sinh phụ để triệt tiêu tiếng ồn, sau đó dẫn luồng khí qua tuyến ống gió dài cấp vào phòng mà vẫn bảo toàn lưu lượng và áp suất gió tại từng cửa gió.

Thông số kỹ thuật dàn lạnh Daikin FXMQ80PAVE chi tiết

Bảng dữ liệu kỹ thuật tiêu chuẩn của dàn lạnh Daikin FXMQ80PAVE được đối chiếu trực tiếp từ tài liệu kỹ thuật Daikin VRV Engineering Data Book, cung cấp thông tin chuẩn xác cho công tác tính toán tải nhiệt và khí động học hệ thống HVAC:

Đặc điểm thiết kế và ưu thế kỹ thuật nổi bật của dàn lạnh Daikin FXMQ80PAVE

Được định vị là dòng sản phẩm công suất lớn chủ lực trong phân khúc áp suất tĩnh trung bình, dàn lạnh Daikin FXMQ80PAVE tích hợp 5 ưu thế kỹ thuật đắt giá giúp tối ưu hiệu năng làm mát cho các mặt bằng diện tích rộng:

1. Cột áp áp suất tĩnh ngoài ESP rộng từ 50 đến 140 Pa – Dẫn gió đa nhánh xa tới 20m

Ưu thế hàng đầu của FXMQ80PAVE nằm ở dải áp suất tĩnh ngoài ESP danh định 100 Pa, cho phép cấu hình linh hoạt từ 50 đến 140 Pa (hoặc cài đặt mở rộng tối đa 200 Pa qua chức năng cài đặt trường). Cột áp vượt trội này cho phép kỹ sư MEP thiết kế mạng lưới ống gió tôn mạ kẽm chia thành 3 đến 6 nhánh ống gió mềm dài từ 12 đến 20 mét, dẫn luồng khí lạnh qua các miệng gió slot dài hoặc miệng khuếch tán đặt cách xa nhau. Ngay cả khi đường ống phải vượt qua nhiều dầm bê tông phức tạp hay bố trí nhiều cua lượn, áp lực gió tại các miệng thổi vẫn duy trì đủ mạnh để tạo sự lưu chuyển không khí đồng đều khắp phòng.

2. Chức năng tự động cân chỉnh lưu lượng gió (Automatic Airflow Adjustment)

Tính năng Automatic Airflow Adjustment độc quyền của Daikin phát huy tối đa hiệu quả trong quá trình chạy thử nghiệm thu (commissioning). Động cơ quạt DC biến tần sẽ tự động đo đạc áp lực đối kháng thực tế của toàn bộ tuyến ống gió và phin lọc bụi. Bo mạch thông minh sẽ tự động tinh chỉnh tốc độ quạt để lưu lượng gió thực tế đạt chính xác mức danh định 25.0 m³/phút (1.500 m³/h). Điều này không chỉ giúp kỹ sư thi công tiết kiệm hơn 45% thời gian đo đạc cân chỉnh thủ công trên công trường, mà còn loại bỏ hoàn toàn nguy cơ quạt quá tải gây rít gió hoặc sụt giảm lưu lượng làm mát.

3. Cụm bơm nước xả ngưng tích hợp sẵn với cột áp nâng 850 mm từ mặt đáy máy

Model FXMQ80PAVE được trang bị sẵn cụm bơm xả cơ điện tử chất lượng cao với cột áp đẩy nước ngưng lên cao tối đa 850 mm tính từ mặt đáy dàn lạnh. Tính năng này giải phóng kỹ sư MEP khỏi nỗi lo vướng đà trần bê tông, cho phép thiết lập độ dốc tự nhiên tiêu chuẩn 1/100 khi gom tuyến ống thoát nước uPVC VP25 về trục kỹ thuật chính của tòa nhà. Hệ thống phao cảm biến ngắt an toàn tích hợp trong máng gom nước sẽ tự động ngắt máy và phát mã cảnh báo trên màn hình điều khiển nếu phát hiện nguy cơ tràn nước, bảo vệ tuyệt đối hệ trần thạch cao và đồ gỗ nội thất đắt tiền.

4. Động cơ quạt DC biến tần Inverter êm ái và tối ưu hóa điện năng tiêu thụ

Dù sở hữu công suất làm lạnh lên tới 9.0 kW (30.700 Btu/h), động cơ quạt DC biến tần của FXMQ80PAVE chỉ tiêu thụ 190 W điện năng ở chế độ làm lạnh cực đại, tiết kiệm hơn 35% điện năng so với các dòng quạt AC truyền thống. Thiết bị hỗ trợ điều khiển 3 cấp tốc độ gió (Cao / Trung bình / Thấp) với ngưỡng độ ồn ở cấp gió thấp chỉ 39 dB(A). Khi kết hợp giải pháp lắp đặt thân máy tại khoang trần hành lang và kết nối hộp tiêu âm Plenum bọc cao su lưu hóa dày 20 mm, không gian phòng chính sẽ hoàn toàn tĩnh lặng, đáp ứng hoàn hảo tiêu chuẩn âm học cho các không gian sinh hoạt và hội họp sang trọng.

Phạm vi ứng dụng và diện tích làm mát tiêu chuẩn của FXMQ80PAVE

Với công suất lạnh danh định 9.0 kW (30.700 Btu/h – ~3.2 – 3.5 HP), dàn lạnh Daikin FXMQ80PAVE là giải pháp cơ điện lý tưởng cho các không gian có diện tích rộng từ 40 đến 55 m² trong các công trình biệt thự cao cấp, văn phòng hạng A và nhà hàng sang trọng:

So sánh chuyên sâu: Dàn lạnh FXMQ80PAVE và Dàn lạnh FXMQ63PAVE cùng series

Cùng thuộc dòng dàn lạnh giấu trần nối ống gió áp suất tĩnh trung bình thế hệ mới của Daikin, hai model dàn lạnh Daikin FXMQ80PAVE và dàn lạnh Daikin FXMQ63PAVE đáp ứng hai phân khúc diện tích phòng và nhu cầu lưu lượng gió khác nhau:

Hướng dẫn thi công lắp đặt và lưu ý kỹ thuật đối với FXMQ80PAVE

Với lưu lượng gió cực lớn 1.500 m³/h cùng dải cột áp lên tới 140 Pa, quy trình thi công lắp đặt điều hòa Daikin đòi hỏi đội ngũ kỹ sư phải tuân thủ nghiêm ngặt các quy chuẩn cơ điện sau:

1. Cấu hình cấp áp suất tĩnh ESP trực tiếp trên điều khiển BRC1E63 / BRC1H63

Model FXMQ80PAVE hỗ trợ tính năng cài đặt hiện trường (Field Setting) vô cùng trực quan thông qua màn hình điều khiển có dây BRC1E63 hoặc BRC1H63 (Madoka). Kỹ thuật viên có thể chuyển đổi linh hoạt giữa 14 cấp áp suất tĩnh (từ 50 đến 140 Pa, hoặc kích hoạt dải mở rộng tới 200 Pa) sao cho khớp chính xác với tổng trở lực thực tế của hệ thống phin lọc bụi, van gió và chiều dài tuyến ống. Cấu hình chuẩn xác giúp quạt DC vận hành tại điểm làm việc tối ưu nhất, ngăn chặn tình trạng dư áp gây rít gió ồn ào ở miệng thổi hoặc sụt áp làm giảm khả năng làm mát tại các vị trí xa.

2. Quy cách kết nối đường ống thoát nước xả ngưng uPVC VP25

Dàn lạnh FXMQ80PAVE sử dụng cổng kết nối ống nước xả ngưng tiêu chuẩn VP25 (đường kính ngoài Ø32 mm, đường kính trong Ø25 mm). Cụm bơm nước ngưng tích hợp sẵn hỗ trợ đẩy nước thẳng đứng lên tối đa 850 mm tính từ đáy dàn lạnh. Tuy nhiên, sau điểm uốn đỉnh nâng, tuyến ống thoát ngang gom về hộp gen kỹ thuật bắt buộc phải duy trì độ dốc xuôi dòng tối thiểu 1/100 (tức hạ thấp 10 mm trên mỗi mét chiều dài). Toàn bộ tuyến ống thoát phải được bọc cách nhiệt bảo ôn PE foam hoặc cao su lưu hóa dày ít nhất 10 mm để ngăn ngừa hoàn toàn hiện tượng đọng sương làm ố vàng trần thạch cao.

3. Chế tạo hộp chia gió Plenum tiêu âm và bố trí cửa thăm trần kỹ thuật

Với lưu lượng gió mạnh mẽ 25.0 m³/phút (1.500 m³/h), SISCOM đặc biệt khuyến nghị các đơn vị thi công cần chế tạo hộp gom gió cấp và hồi (Plenum Box) bằng tôn tráng kẽm dán lớp cách âm cao su lưu hóa dày 20 mm hoặc bông thủy tinh tỷ trọng cao. Ngoài ra, trên hệ trần thạch cao bắt buộc phải trổ một cửa thăm kỹ thuật (Access Door) kích thước tối thiểu 450 x 450 mm ngay phía dưới khoang chứa bo mạch và van tiết lưu điện tử, giúp quá trình vệ sinh lưới lọc bụi và bảo trì bảo dưỡng thiết bị diễn ra dễ dàng mà không làm ảnh hưởng đến thẩm mỹ kiến trúc.

Câu hỏi thường gặp về dàn lạnh Daikin FXMQ80PAVE

Tư vấn giải pháp và nhận báo giá dàn lạnh Daikin FXMQ80PAVE chính hãng

Đầu tư dàn lạnh Daikin FXMQ80PAVE là sự lựa chọn tối ưu cho các công trình đòi hỏi công suất làm lạnh mạnh mẽ, độ phủ gió rộng qua mạng lưới ống gió phân nhánh và độ bền vượt trội theo tiêu chuẩn Daikin Nhật Bản. Quý chủ đầu tư, kiến trúc sư và nhà thầu cơ điện có nhu cầu nhận bảng báo giá dự toán chiết khấu cao hoặc hỗ trợ kỹ thuật HVAC chuyên sâu, xin vui lòng liên hệ ngay với SISCOM:
