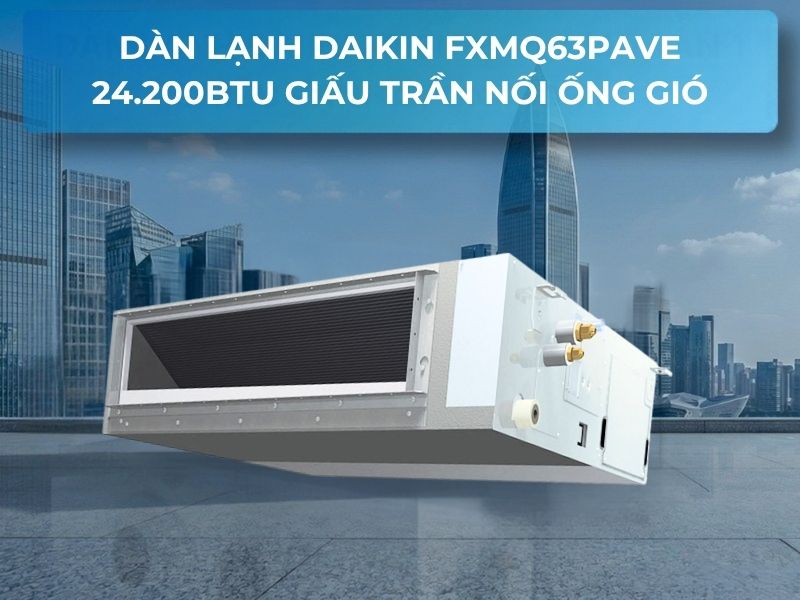

Dàn Lạnh Daikin FXMQ63PAVE 24.200BTU Nối Ống Gió

Dàn lạnh Daikin FXMQ63PAVE là thiết bị điều hòa không khí dạng giấu trần nối ống gió áp suất tĩnh trung bình (Middle Static Pressure Concealed Duct) thuộc hệ thống VRV Daikin thương mại cao cấp, cung cấp công suất làm lạnh danh định 7.1 kW (tương đương 24.200 Btu/h – ~2.5 – 2.8 HP) và công suất sưởi ấm 8.0 kW (27.300 Btu/h).

Sở hữu dải cột áp áp suất tĩnh ngoài ESP tiêu chuẩn 100 Pa có thể tùy biến linh hoạt từ 30 đến 100 Pa (hoặc cài đặt mở rộng tối đa 200 Pa) kết hợp lưu lượng gió đạt tới 19.5 m³/phút (1.170 m³/h – 688 CFM), thiết bị là giải pháp cơ điện ưu việt để dẫn khí lạnh qua hệ thống ống gió chia từ 3 đến 5 miệng gió cấp xa, đáp ứng trọn vẹn yêu cầu kiểm soát khí hậu cho phòng khách biệt thự lớn, đại sảnh căn hộ Penthouse, văn phòng làm việc mở và showroom trưng bày diện tích từ 30 đến 42 m².

Về khả năng kết nối cơ điện tổng thể, thiết bị tương thích hoàn toàn và vận hành đồng bộ cùng các tổ hợp dàn nóng trong hệ thống điều hòa VRV Daikin thế hệ VRV IV, VRV IV-S, VRV X và VRV H mới nhất. Khác với các dòng dàn lạnh thân mỏng Slim Duct bị giới hạn chiều dài ống gió dưới 2.5 mét, cột áp mạnh mẽ của FXMQ63PAVE giải phóng hoàn toàn sự sáng tạo trong thiết kế kiến trúc nội thất, cho phép đặt thân máy tại hành lang hoặc phòng phụ bên ngoài để cách ly tiếng ồn mà vẫn duy trì áp lực gió lạnh tươi mát đến từng góc phòng.

Thông số kỹ thuật dàn lạnh Daikin FXMQ63PAVE chi tiết

Bảng dữ liệu kỹ thuật tiêu chuẩn của dàn lạnh Daikin FXMQ63PAVE được đối chiếu trực tiếp từ tài liệu kỹ thuật Daikin VRV Engineering Data Book, cung cấp thông tin chuẩn xác cho công tác tính toán tải nhiệt và thiết kế mạng lưới đường ống gió HVAC:

Đặc điểm thiết kế và ưu thế kỹ thuật nổi bật của dàn lạnh Daikin FXMQ63PAVE

Được thiết kế nhằm giải quyết bài toán làm mát cho các không gian rộng cần lưu lượng gió lớn và tuyến ống phân nhánh phức tạp, dàn lạnh Daikin FXMQ63PAVE hội tụ 5 thế mạnh kỹ thuật đột phá:

1. Cột áp áp suất tĩnh ngoài ESP rộng từ 30 đến 100 Pa – Dẫn gió đa nhánh xa tới 18m

Thế mạnh hàng đầu của model FXMQ63PAVE nằm ở cột áp áp suất tĩnh ngoài ESP danh định 100 Pa, hỗ trợ tùy chỉnh linh hoạt từ 30 đến 100 Pa (và mở rộng lên tới 200 Pa qua cài đặt hiện trường).

Nhờ cột áp cực kỳ mạnh mẽ, kỹ sư cơ điện có thể thiết kế mạng lưới ống gió tôn mạ kẽm chia thành 3 đến 5 nhánh ống gió mềm dài từ 10 đến 18 mét, cấp khí lạnh tới các miệng gió slot dài hoặc miệng khuếch tán đặt cách xa nhau. Dù tuyến ống phải uốn lượn vượt dầm trần bê tông, lưu lượng khí mát vẫn được phân bổ đồng đều tới mọi vị trí trong không gian phòng.

2. Chức năng tự động cân chỉnh lưu lượng gió (Automatic Airflow Adjustment)

Trong giai đoạn chạy thử và hiệu chỉnh hệ thống (commissioning), tính năng Automatic Airflow Adjustment độc quyền của Daikin cho phép động cơ quạt DC biến tần tự động đo đạc áp suất đối kháng thực tế của hệ thống ống gió và phin lọc bụi. Bo mạch thông minh sẽ tự động hiệu chỉnh tốc độ quay của quạt để đảm bảo lưu lượng gió thực tế đạt đúng mức danh định 19.5 m³/phút (1.170 m³/h). Tính năng này giúp tiết kiệm hơn 45% thời gian cân chỉnh thủ công trên công trường và triệt tiêu nguy cơ quạt chạy quá tải gây ồn hoặc thiếu gió gây đọng sương dàn lạnh.

3. Cụm bơm nước xả ngưng tích hợp sẵn với cột áp nâng 850 mm từ mặt đáy máy

Model FXMQ63PAVE được nhà sản xuất Daikin tích hợp sẵn cụm bơm nước xả cơ điện tử chất lượng cao với cột áp đẩy nước ngưng lên cao tối đa 850 mm tính từ mặt đáy dàn lạnh.

Tính năng này mang lại sự thuận lợi lớn cho đơn vị thi công khi tạo độ dốc thoát nước tự nhiên tiêu chuẩn 1/100 gom về trục kỹ thuật, xử lý triệt để bài toán vướng dầm sàn bê tông.

Cụm bơm đi kèm cảm biến phao ngắt điện tử tự động dừng máy và báo mã lỗi về màn hình điều khiển nếu máng ngưng có nguy cơ tràn, bảo vệ an toàn tuyệt đối cho hệ trần thạch cao và nội thất gỗ sang trọng.

4. Động cơ quạt DC biến tần Inverter êm ái và tối ưu hóa điện năng tiêu thụ

Nhờ ứng dụng động cơ quạt DC biến tần công nghệ cao, model FXMQ63PAVE chỉ tiêu thụ 160 W điện năng ở chế độ làm lạnh cực đại, tiết kiệm hơn 35% điện năng so với các dòng quạt AC thông thường. Máy cung cấp 3 cấp tốc độ gió (Cao / Trung bình / Thấp) với ngưỡng độ ồn ở cấp gió thấp chỉ 38 dB(A). Khi kết hợp giải pháp lắp đặt thân máy tại khoang trần hành lang và kết nối hộp tiêu âm Plenum bọc cao su lưu hóa dày 20 mm, không gian phòng chính sẽ hoàn toàn tĩnh lặng, tạo cảm giác thư thái tối đa cho người sử dụng.

Phạm vi ứng dụng và diện tích làm mát tiêu chuẩn của FXMQ63PAVE

Với công suất lạnh danh định 7.1 kW (24.200 Btu/h – ~2.5 – 2.8 HP), dàn lạnh Daikin FXMQ63PAVE được các kỹ sư MEP chỉ định lắp đặt cho nhiều không gian có diện tích rộng từ 30 đến 42 m² đòi hỏi tính thẩm mỹ kiến trúc giấu trần sang trọng:

So sánh chuyên sâu: Dàn lạnh FXMQ63PAVE và Dàn lạnh siêu mỏng FXDQ63NDVE

Cùng sở hữu công suất làm lạnh danh định 7.1 kW (24.200 Btu/h), hai model dàn lạnh Daikin FXMQ63PAVE và dàn lạnh giấu trần siêu mỏng FXDQ63NDVE đại diện cho hai triết lý thiết kế cơ điện phục vụ những mục đích không gian khác biệt:

Hướng dẫn thi công lắp đặt và lưu ý kỹ thuật đối với FXMQ63PAVE

Với lưu lượng gió lớn 1.170 m³/h cùng dải cột áp lên tới 100 Pa, quy trình thi công lắp đặt điều hòa Daikin đòi hỏi đội ngũ kỹ sư phải tuân thủ nghiêm ngặt các quy chuẩn cơ điện sau:

1. Cấu hình cấp áp suất tĩnh ESP trực tiếp trên điều khiển BRC1E63 / BRC1H63

Model FXMQ63PAVE hỗ trợ tính năng cài đặt hiện trường (Field Setting) vô cùng tiện lợi thông qua màn hình điều khiển có dây BRC1E63 hoặc BRC1H63 (Madoka). Kỹ thuật viên có thể chuyển đổi linh hoạt giữa 14 cấp áp suất tĩnh (từ 30 đến 100 Pa, hoặc kích hoạt mở rộng tới 200 Pa) sao cho khớp chính xác với tổng trở lực thực tế của hệ thống phin lọc, van gió và chiều dài tuyến ống. Cấu hình chuẩn xác giúp quạt DC vận hành tại điểm làm việc tối ưu nhất, ngăn chặn tình trạng dư áp gây rít gió ở miệng cấp hoặc sụt áp làm giảm khả năng làm mát.

2. Quy cách kết nối đường ống thoát nước xả ngưng uPVC VP25

Dàn lạnh FXMQ63PAVE sử dụng cổng kết nối ống nước xả ngưng tiêu chuẩn VP25 (đường kính ngoài Ø32 mm, đường kính trong Ø25 mm). Cụm bơm nước ngưng tích hợp sẵn hỗ trợ đẩy nước thẳng đứng lên tối đa 850 mm tính từ đáy dàn lạnh. Tuy nhiên, sau điểm uốn đỉnh nâng, tuyến ống thoát ngang gom về hộp gen kỹ thuật bắt buộc phải duy trì độ dốc xuôi dòng tối thiểu 1/100 (10 mm/m). Toàn bộ tuyến ống thoát phải được bọc cách nhiệt bảo ôn PE foam hoặc cao su lưu hóa dày ít nhất 10 mm để ngăn ngừa hoàn toàn hiện tượng đọng sương làm ố vàng trần thạch cao.

3. Chế tạo hộp chia gió Plenum tiêu âm và bố trí cửa thăm trần kỹ thuật

Với lưu lượng gió mạnh mẽ 19.5 m³/phút (1.170 m³/h), SISCOM khuyến nghị nên chế tạo hộp gom gió cấp và hồi (Plenum Box) bằng tôn tráng kẽm dán lớp cách âm cao su lưu hóa dày 20 mm hoặc bông thủy tinh tỷ trọng cao. Ngoài ra, trên hệ trần thạch cao cần bố trí một cửa thăm (Access Door) kích thước tối thiểu 450 x 450 mm ngay phía dưới khoang chứa bo mạch và van tiết lưu điện tử, giúp quá trình vệ sinh lưới lọc bụi và bảo trì bảo dưỡng thiết bị diễn ra dễ dàng mà không làm ảnh hưởng đến thẩm mỹ kiến trúc.

Câu hỏi thường gặp về dàn lạnh Daikin FXMQ63PAVE

Tư vấn giải pháp và nhận báo giá dàn lạnh Daikin FXMQ63PAVE chính hãng

Đầu tư dàn lạnh Daikin FXMQ63PAVE là sự lựa chọn tối ưu cho các công trình đòi hỏi công suất làm lạnh mạnh mẽ, độ phủ gió rộng qua mạng lưới ống gió phân nhánh và độ bền vượt trội theo tiêu chuẩn Daikin Nhật Bản. Quý chủ đầu tư, kiến trúc sư và nhà thầu cơ điện có nhu cầu nhận bảng báo giá dự toán chiết khấu cao hoặc hỗ trợ kỹ thuật HVAC chuyên sâu, xin vui lòng liên hệ ngay với SISCOM:
