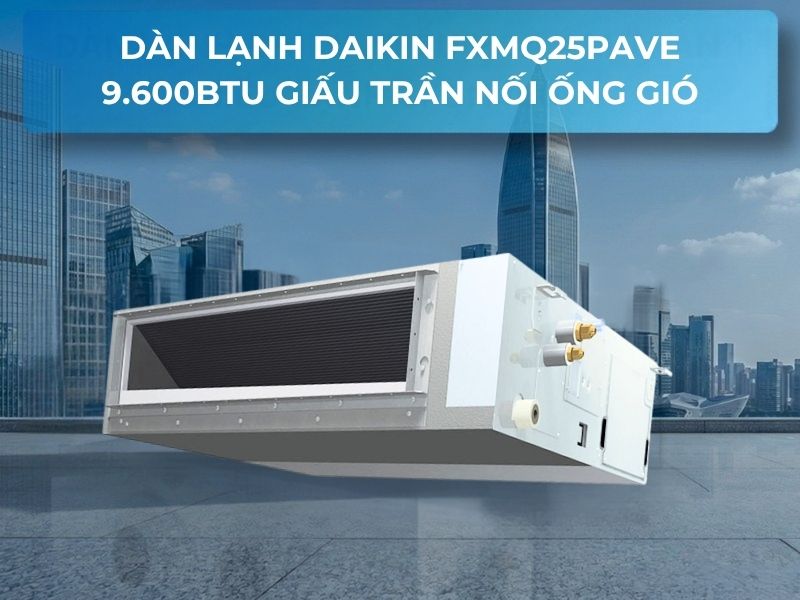

Dàn Lạnh Daikin FXMQ25PAVE 9.600BTU Nối Ống Gió

Dàn lạnh Daikin FXMQ25PAVE là thiết bị điều hòa không khí dạng giấu trần nối ống gió áp suất tĩnh trung bình thuộc hệ thống VRV Daikin danh tiếng, sở hữu công suất làm lạnh danh định 2.8 kW (tương đương 9.600 Btu/h – ~1.0 – 1.2 HP) và công suất sưởi ấm 3.2 kW (10.900 Btu/h).

Được trang bị dải áp suất tĩnh ngoài ESP mở rộng từ 30 đến 100 Pa (tiêu chuẩn 50 Pa) cùng động cơ quạt DC biến tần Inverter thông minh, thiết bị cho phép kỹ sư cơ điện dễ dàng kết nối mạng lưới đường ống gió dẫn khí đi xa qua nhiều góc cua kiến trúc, mang lại luồng gió mát đồng đều, tĩnh lặng ở ngưỡng 30 dB(A) cho phòng ngủ Master, phòng làm việc cá nhân và phòng khách sạn diện tích từ 12 đến 18 m².

Về mặt tích hợp hệ thống, model liên kết đồng bộ hoàn toàn với các tổ hợp dàn nóng trong hệ thống điều hòa VRV Daikin thế hệ VRV IV, VRV IV-S, VRV X và VRV H. Khác biệt với dòng dàn lạnh thân siêu mỏng Slim Duct chỉ chịu được trở lực gió thấp, dàn lạnh áp suất tĩnh trung bình Daikin FXMQ25PAVE giải quyết triệt để bài toán sụt giảm lưu lượng không khí khi phân phối gió qua hệ thống ống gió tôn, ống mềm tiêu âm hay miệng gió slot dài.

Thông số kỹ thuật dàn lạnh Daikin FXMQ25PAVE chi tiết

Toàn bộ thông số kỹ thuật dưới đây của dàn lạnh Daikin FXMQ25PAVE được đối soát chuẩn xác theo tài liệu kỹ thuật Daikin VRV Engineering Data Book, tạo cơ sở tính toán tải nhiệt và lựa chọn miệng gió cho kỹ sư tư vấn thiết kế cơ điện MEP:

Đặc điểm thiết kế và ưu thế kỹ thuật nổi bật của dàn lạnh Daikin FXMQ25PAVE

Được cải tiến từ nền tảng công nghệ khí động học độc quyền của Daikin Nhật Bản, dàn lạnh Daikin FXMQ25PAVE mang trong mình những ưu thế cơ điện vượt trội, tối ưu hóa cả quá trình lắp đặt lẫn trải nghiệm tiện nghi của người sử dụng:

1. Cột áp áp suất tĩnh ngoài ESP từ 30 đến 100 Pa – Tự do bố trí tuyến ống gió

Cột áp danh định 50 Pa và khả năng tùy chỉnh linh hoạt từ 30 lên đến 100 Pa (hoặc cài đặt mở rộng 160 Pa) là vũ khí lợi hại nhất của FXMQ25PAVE. Nhờ áp suất tĩnh mạnh mẽ, dàn lạnh có thể kết nối với các đoạn ống gió mềm cách âm hoặc ống gió tôn mạ kẽm kéo dài từ 4 đến 10 mét, vượt qua nhiều dầm bê tông cốt thép phức tạp trong công trình mà luồng gió lạnh vẫn được phân phối mạnh mẽ, đồng đều đến từng miệng gió cấp, loại bỏ hoàn toàn hiện tượng suy hao lưu lượng thường gặp ở các dàn lạnh áp suất thấp.

2. Chức năng tự động điều chỉnh lưu lượng gió (Automatic Airflow Adjustment)

Trong quá trình chạy thử nghiệm thu (commissioning), tính năng Automatic Airflow Adjustment kích hoạt động cơ quạt DC biến tần quét toàn bộ trở lực thực tế của hệ thống ống gió và miệng gió. Bo mạch điều khiển thông minh sẽ tự động tăng hoặc giảm vận tốc quạt để thiết lập lưu lượng chuẩn xác 9.5 m³/phút (335 CFM) theo đúng thiết kế ban đầu. Giải pháp này giúp các kỹ sư hiện trường rút ngắn đến 50% thời gian cân chỉnh van gió thủ công, đồng thời ngăn chặn triệt để tình trạng thừa áp gây ồn gió hoặc thiếu áp làm giảm hiệu suất trao đổi nhiệt.

3. Cụm bơm nước xả ngưng tích hợp sẵn với độ nâng 850 mm tính từ mặt đáy dàn lạnh

Nhằm triệt tiêu rủi ro rò rỉ nước ngưng gây ẩm mốc hay hư hại trần thạch cao đắt tiền, Daikin tích hợp sẵn bơm nước xả cơ điện tử chất lượng cao bên trong thân máy FXMQ25PAVE. Bơm có khả năng đẩy cột nước ngưng nâng cao tới 850 mm tính từ mặt đáy máy, tạo điều kiện thuận lợi cho kỹ sư tạo độ dốc thoát nước tiêu chuẩn 1/100 khi luồn ống xả uPVC VP25 qua các thanh giằng, dầm trần. Hệ thống phao cảm biến tự ngắt sẽ ngay lập tức phát tín hiệu dừng máy và báo mã lỗi nếu phát hiện máng gom nước bị tắc nghẽn, đảm bảo mức độ an toàn cao nhất cho nội thất.

4. Vận hành tĩnh lặng ở ngưỡng 30 dB(A) – Chuẩn mực tiện nghi âm học

Nhờ kết cấu cánh quạt sirocco đúc cong khí động học kết hợp lớp vật liệu tiêu âm bông ép chất lượng cao trong khoang thổi, dàn lạnh Daikin FXMQ25PAVE vận hành ở chế độ quạt thấp chỉ tạo ra độ ồn 30 dB(A). Mức âm học này tương đương tiếng thì thầm trong thư viện, hoàn toàn không gây bất kỳ sự xáo trộn nào cho giấc ngủ sâu hay không gian làm việc đòi hỏi sự tập trung cao độ.

Phạm vi ứng dụng và diện tích làm mát tiêu chuẩn của FXMQ25PAVE

Với công suất lạnh danh định 2.8 kW (9.600 Btu/h – ~1.0 – 1.2 HP), dàn lạnh Daikin FXMQ25PAVE là lựa chọn phổ biến hàng đầu trong các dự án nhà ở cao cấp, biệt thự đơn lập, khách sạn hạng sang nhờ khả năng thích ứng linh hoạt với nhiều diện tích không gian kiến trúc:

So sánh chuyên sâu: Dàn lạnh FXMQ25PAVE và Dàn lạnh siêu mỏng FXDQ25PDVE

Cùng cung cấp mức công suất lạnh 2.8 kW (9.600 Btu/h), hai mã sản phẩm dàn lạnh Daikin FXMQ25PAVE và dàn lạnh giấu trần siêu mỏng FXDQ25PDVE hướng tới hai tiêu chí lắp đặt hoàn toàn khác biệt:

Hướng dẫn thi công lắp đặt và lưu ý kỹ thuật đối với FXMQ25PAVE

Để thiết bị phát huy tối đa công năng, đạt tuổi thọ máy nén bền bỉ và đảm bảo vận hành không rung ồn, đội ngũ kỹ sư của SISCOM khuyến cáo tuân thủ nghiêm ngặt quy trình cơ điện MEP sau khi thi công báo giá lắp đặt điều hòa Daikin:

1. Cài đặt áp suất tĩnh ngoài ESP trên điều khiển từ xa có dây

Dàn lạnh Daikin FXMQ25PAVE tích hợp tính năng cài đặt trường (Field Setting) cực kỳ tiện lợi thông qua màn hình điều khiển BRC1E63 hoặc BRC1H63 (Madoka). Kỹ thuật viên không cần leo trần tháo nắp bo mạch để gạt switch như các dòng máy cũ, mà có thể trực tiếp cấu hình cấp áp suất tĩnh phù hợp (từ 30 đến 100 Pa) tương ứng với tổng trở lực của đường ống gió tôn, phin lọc và miệng gió thực tế tại công trình. Việc chọn đúng cấp ESP giúp quạt làm việc tại điểm hiệu suất cao nhất, vừa tiết kiệm điện vừa loại bỏ tiếng rít gió.

2. Quy cách đấu nối đường ống thoát nước xả ngưng uPVC VP25

Máy sử dụng đầu thoát nước xả quy cách lớn VP25 (đường kính ngoài Ø32 mm, đường kính trong Ø25 mm). Cụm bơm nước ngưng tích hợp sẵn hỗ trợ đẩy nước lên đoạn ống thẳng đứng với độ cao tối đa 850 mm tính từ đáy máy. Sau khi kết thúc đoạn nâng dốc đứng, toàn bộ tuyến ống thoát ngang gom về trục kỹ thuật phải duy trì độ dốc xuôi chiều tối thiểu 1/100 (1 cm trên mỗi mét dài) và bắt buộc bọc xốp bảo ôn cách nhiệt PE dày từ 10 mm để triệt tiêu hiện tượng đọng sương làm ố vàng trần thạch cao.

3. Hộp tiêu âm Plenum Box và bố trí cửa thăm trần kỹ thuật

Trong các công trình biệt thự cao cấp hay phòng ngủ gia đình, nên lắp đặt thêm lớp tiêu âm bên trong hộp chụp miệng gió cấp/hồi (Plenum Box) bằng bông thủy tinh dán bạc hoặc cao su non dày 15 mm. Ngoài ra, trần thạch cao hoàn thiện bắt buộc phải để lại một cửa thăm kỹ thuật (Inspection Door) kích thước tối thiểu 450 x 450 mm ngay phía dưới khoang đấu nối bo mạch và cụm van gas để thuận tiện cho công tác vệ sinh lưới lọc, bảo dưỡng bơm xả và kiểm tra gas định kỳ.

Câu hỏi thường gặp về dàn lạnh Daikin FXMQ25PAVE

Tư vấn giải pháp và nhận báo giá dàn lạnh Daikin FXMQ25PAVE chính hãng

Lựa chọn dàn lạnh Daikin FXMQ25PAVE mang đến cho công trình của bạn giải pháp làm lạnh giấu trần sang trọng, cột áp gió mạnh mẽ phân phối linh hoạt và độ bền bỉ vượt thời gian theo tiêu chuẩn công nghệ hàng đầu Nhật Bản. Quý chủ đầu tư, kiến trúc sư và nhà thầu cơ điện có nhu cầu nhận bảng báo giá dự toán chiết khấu cao hoặc hỗ trợ kỹ thuật HVAC chuyên sâu, xin vui lòng liên hệ ngay với SISCOM:
