Động Cơ Điều Khiển Van Gió Gline Có Lò Xo Phản Hồi 5Nm & 10Nm

Động cơ điều khiển van gió Gline dòng lò xo phản hồi 5Nm và 10Nm là thiết bị chuyên dụng phục vụ hệ thống HVAC, đặc biệt là hệ thống phòng cháy chữa cháy (PCCC) trong các tòa nhà cao tầng. Dòng sản phẩm GS series từ Gline mang đến cơ chế tự động đóng van bằng lực cơ học của lò xo khi hệ thống mất điện đột ngột hoặc xảy ra sự cố hỏa hoạn, giúp ngăn chặn sự lan truyền của lửa và khói độc qua các đường ống gió.

Tổng quan về thương hiệu và dòng sản phẩm Gline GS Series

Trong các hệ thống cơ điện tòa nhà (M&E), việc kiểm soát luồng khí và ngăn ngừa hiểm họa hỏa hoạn là những yêu cầu kỹ thuật bắt buộc. Thương hiệu Gline, với chứng nhận hệ thống quản lý chất lượng ISO 9001:2015 (Số chứng nhận: TNV.Q.251002.01) và hệ thống quản lý môi trường ISO 14001:2015 (Số chứng nhận: TNV.E.251002.01), đã nghiên cứu và phát triển dòng động cơ điều khiển van gió lò xo phản hồi chuyên dụng (GS Series).

Dòng sản phẩm này được thiết kế và sản xuất tại nhà máy hiện đại đặt tại Quận 12, TP. Hồ Chí Minh dưới sự kiểm soát kỹ thuật nghiêm ngặt. Khác với các dòng động cơ thông thường chỉ đóng mở bằng điện (On/Off), dòng GS Series tích hợp một cơ cấu lò xo cơ học dự phòng. Đây là yếu tố sống còn giúp hệ thống van chặn lửa tự động cô lập vùng cháy ngay cả khi toàn bộ nguồn điện của tòa nhà bị ngắt do sự cố.

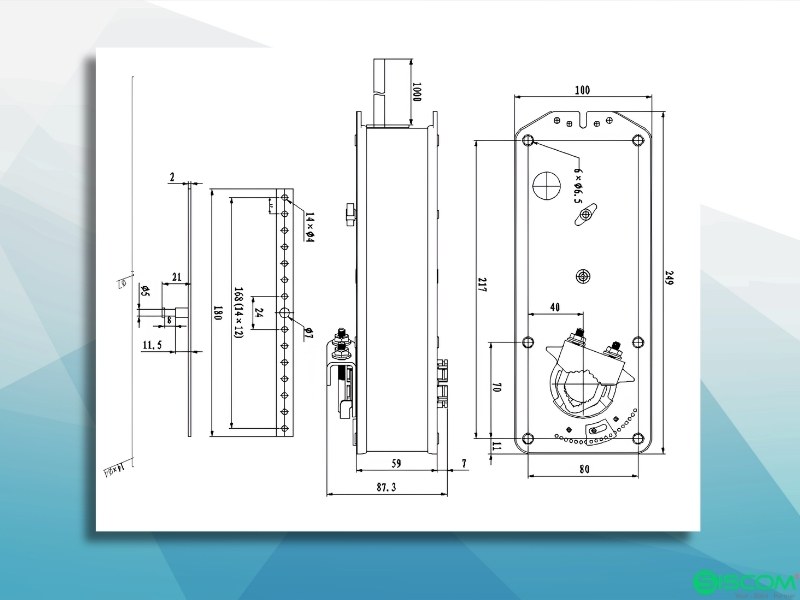

Thông số kỹ thuật chi tiết của động cơ van gió Gline 5Nm và 10Nm

Để giúp các kỹ sư cơ điện và nhà thầu dễ dàng lựa chọn thiết bị phù hợp với diện tích cánh van gió trên bản vẽ, Siscom cung cấp bảng đối chiếu thông số kỹ thuật chi tiết của hai dòng sản phẩm GS05 (5Nm) và GS10 (10Nm):

Bảng so sánh thông số kỹ thuật Gline GS05 và GS10

Nguyên lý hoạt động và tính năng vượt trội của Gline GS Series

Cơ chế lò xo phản hồi an toàn (Spring Return)

Nguyên lý hoạt động của thiết bị dựa trên sự phối hợp giữa động cơ điện và lò xo xoắn dự phòng. Khi cấp điện cho động cơ (24V hoặc 230V), motor sẽ quay để mở góc từ 0 đến 90 độ, tương ứng với việc mở cánh van gió 100%. Đồng thời, lực quay này sẽ nén lò xo bên trong động cơ lại. Khi cánh van mở hoàn toàn, động cơ chuyển sang chế độ giữ tải với mức tiêu thụ điện cực thấp (chỉ 2.5W).

Khi có tín hiệu ngắt điện từ tủ điều khiển trung tâm hoặc khi tòa nhà bị mất điện đột ngột do hỏa hoạn, lực giữ tải của động cơ mất đi. Ngay lập tức, lò xo bị nén sẽ bung ra theo cơ chế cơ học thuần túy, kéo trục động cơ quay ngược lại vị trí đóng (0 độ), tương ứng đóng cánh van gió 100% để chặn khói độc và lửa. Thời gian đóng bằng lò xo rất nhanh, chỉ dưới 20 giây đối với dòng 5Nm và dưới 25 giây đối với dòng 10Nm.

Chip điều khiển thông minh và thiết kế bền bỉ

• Chip xử lý độ chính xác cao: Động cơ tích hợp thuật toán xử lý tiên tiến giúp kiểm soát góc quay chính xác, tránh hiện tượng lệch góc hay kẹt cánh van trong quá trình vận hành lâu dài.
• Độ bền cơ học vượt trội: Thân vỏ thiết bị làm từ nhựa kỹ thuật cao cấp chống cháy, đạt cấp bảo vệ IP54, vận hành ổn định trong dải nhiệt độ khắc nghiệt từ -20°C đến +50°C. Linh kiện truyền động bằng thép hợp kim đặc biệt giúp thiết bị đạt độ bền kiểm nghiệm trên 30.000 chu kỳ hoạt động liên tục.
• Tích hợp công tắc phụ điều khiển phản hồi: Các model có hậu tố “S” được trang bị sẵn 2 công tắc phụ (Auxiliary Switches) có khả năng đóng cắt dòng điện 3A ở điện áp AC230V. Bộ phận này truyền tín hiệu trạng thái đóng/mở của van về tủ điều khiển trung tâm BMS của tòa nhà.

Hướng dẫn vận hành bằng tay:

Đưa tay quay vào lỗ lục giác, sau đó quay tay quay chậm theo chiều thuận hoặc ngược chiều kim đồng hồ với tốc độ đều, tham khảo theo hướng dẫn trên sản phẩm.

Trong quá trình đó, trục đầu ra sẽ quay theo chiều tương ứng. Khi trục đã quay đến vị trí yêu cầu, tiếp tục xoay tay quay thêm 90° (theo chiều thuận hoặc ngược chiều kim đồng hồ) để khóa trục đầu ra. Không sử dụng tay quay khi lò xo phản hồi đang hoạt động, nếu không có thể làm mất chức năng khóa của tay quay. Muốn mở khóa, chỉ cần xoay tay quay theo chiều ngược lại.

Lưu ý: Không thực hiện thao tác bằng tay khi lò xo phản hồi đang hoạt động, nếu không có thể làm hỏng cơ cấu khóa và các linh kiện khác

Các model sản phẩm và hướng dẫn lựa chọn mã hàng Gline GS05 & GS10

Để đáp ứng chính xác các yêu cầu thiết kế cơ điện khác nhau, dòng sản phẩm động cơ điều khiển van gió Gline được chia thành nhiều mã sản phẩm dựa trên điện áp đầu vào và các phụ kiện tích hợp đi kèm:

Phân khúc 5Nm (GS05 Series):

1. GS05-24 / GS05-230: Model cơ bản, điều khiển On/Off, không tích hợp công tắc phụ phản hồi trạng thái.
2. GS05-24S / GS05-230S: Tích hợp thêm 2 công tắc phụ phản hồi trạng thái đóng/mở về tủ trung tâm.
3. GS05-24ST / GS05-230ST: Tích hợp cả công tắc phụ phản hồi và cảm biến nhiệt độ an toàn (Thermal Sensor). Cảm biến nhiệt tự động ngắt nguồn điện và kích hoạt đóng van bằng lò xo khi nhiệt độ đường ống vượt quá ngưỡng an toàn (thường là 72°C).

Phân khúc 10Nm (GS10 Series):

1. GS10-24 / GS10-230: Bản tiêu chuẩn điều khiển On/Off.
2. GS10-24S / GS10-230S: Bản có công tắc phụ phản hồi trạng thái.
3. GS10-24ST / GS10-230ST: Bản cao cấp nhất tích hợp cả công tắc phụ phản hồi và cảm biến nhiệt độ.

5 ưu điểm kỹ thuật của động cơ điều khiển van gió gline có lò xo phản hồi 5Nm & 10Nm

1. Cơ chế Fail-Safe tự động bằng lò xo: Tự động đóng/mở van an toàn trong < 20 giây khi mất điện hoặc có tín hiệu báo cháy mà không cần nguồn dự phòng.
2. Lực kéo mạnh mẽ (5Nm & 10Nm): Vận hành tốt cho van gió diện tích từ 1.0 m² đến 2.0 m², chịu được áp suất tĩnh hệ thống lên tới 1000 Pa.
3. Tích hợp 2 tiếp điểm phụ (SPDT): Cho phép truyền tín hiệu trạng thái đóng/mở của van trực tiếp về tủ báo cháy trung tâm hoặc hệ thống BMS tòa nhà.
4. Độ bền vượt trội: Đạt tuổi thọ vận hành tối thiểu 60.000 chu kỳ, bánh răng kim loại chống mài mòn và kẹt cứng cơ học.
5. Cấp bảo vệ IP54 chịu nhiệt tốt: Thân vỏ chống bụi nước đạt chuẩn IP54, dải nhiệt hoạt động rộng từ -30°C đến +50°C phù hợp trục kỹ thuật nóng ẩm.

Ứng dụng thực tế trong hệ thống HVAC và phòng cháy chữa cháy

Động cơ điều khiển van gió lò xo phản hồi Gline đóng vai trò then chốt trong cấu trúc an toàn của tòa nhà cao tầng, nhà xưởng công nghiệp và trung tâm thương mại:

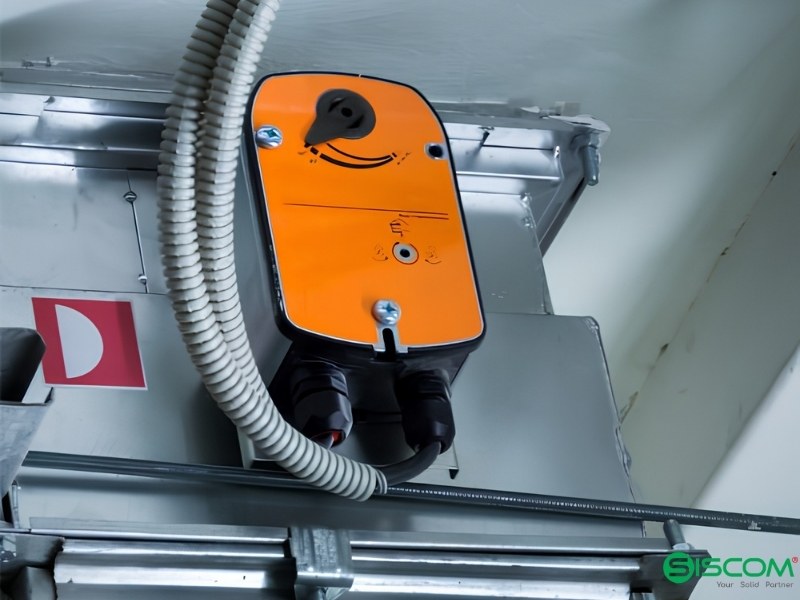

• Hệ thống van chặn lửa (FD/MFD): Lắp đặt trực tiếp trên các trục van chặn lửa xuyên tường, xuyên sàn. Khi xảy ra cháy, cảm biến nhiệt hoặc tủ trung tâm kích hoạt ngắt điện, động cơ lập tức đóng van để cô lập hoàn toàn khu vực bị cháy, không cho ngọn lửa cháy lan dọc theo đường ống gió.
• Hệ thống hút khói hành lang và tăng áp cầu thang: Hỗ trợ kiểm soát các van xả áp, van chặn khói nhằm điều tiết áp suất không khí trong giếng thang và hành lang thoát hiểm, giữ cho lối thoát hiểm không bị ngập khói độc.
• Điều hòa trung tâm và thông gió: Điều khiển lưu lượng gió tươi cấp vào tòa nhà thông qua việc đóng/mở các cánh van gió chính một cách tự động theo lịch trình vận hành của hệ thống BMS.

So sánh động cơ van gió có lò xo phản hồi (GS) và không có lò xo phản hồi (GF)

Để quý khách hàng có cái nhìn trực quan khi thiết kế và bóc tách khối lượng dự án, dưới đây là bảng so sánh tính năng giữa dòng GS (Spring Return) và dòng GF (Non-Spring Return) của Gline:

Câu hỏi thường gặp về động cơ van gió lò xo phản hồi Gline (FAQs)

Câu 1: Động cơ Gline GS Series hoạt động thế nào khi nguồn điện bị cắt đột ngột?

Khi mất điện, lực giữ từ cuộn dây điện từ biến mất. Cơ cấu lò xo xoắn dự phòng bị nén trước đó sẽ lập tức bung ra bằng lực cơ học thuần túy, tự động kéo trục động cơ quay ngược lại để đóng kín van gió trong thời gian dưới 20 giây (dòng 5Nm) hoặc dưới 25 giây (dòng 10Nm) mà hoàn toàn không cần nguồn điện dự phòng.

Câu 2: Làm sao để tính toán chọn loại động cơ lực kéo 5Nm hay 10Nm cho van gió?

Việc chọn lực kéo phụ thuộc vào diện tích cánh van gió trên hệ thống. Theo tiêu chuẩn kỹ thuật của nhà sản xuất Gline, động cơ có lực kéo 5Nm phù hợp cho các cánh van có diện tích tối đa 1.0 m². Đối với các cánh van lớn hơn, có diện tích lên tới 2.0 m², bạn bắt buộc phải sử dụng động cơ có lực kéo tối thiểu là 10Nm để đảm bảo lực đóng chặt van trước áp suất gió.

Câu 3: Ký hiệu “S” và “ST” ở sau tên model của động cơ Gline có ý nghĩa gì?

Đây là ký hiệu phân loại tính năng tích hợp:

• Ký hiệu “S” (ví dụ: GS05-230S) nghĩa là động cơ có sẵn 2 công tắc phụ phản hồi trạng thái đóng/mở của cánh van về trung tâm điều khiển BMS.
• Ký hiệu “ST” (ví dụ: GS05-230ST) nghĩa là động cơ tích hợp cả công tắc phụ phản hồi và cảm biến nhiệt độ an toàn tự động kích hoạt ngắt nguồn đóng van khi nhiệt độ luồng khí vượt ngưỡng 72°C.

Câu 4: Các sản phẩm động cơ van gió Gline do Siscom phân phối có đầy đủ CO/CQ không?

Có. Tất cả các sản phẩm động cơ điều khiển van gió thương hiệu Gline do Siscom phân phối đều được cung cấp đầy đủ giấy chứng nhận xuất xưởng (CQ), chứng chỉ xuất xứ chất lượng (CO) và các tài liệu kỹ thuật kiểm định quy trình sản xuất đạt tiêu chuẩn chất lượng ISO 9001:2015 và tiêu chuẩn môi trường ISO 14001:2015.

Câu 5: Có thể điều khiển xoay hướng quay của động cơ Gline được không?

Có. Trên thân của động cơ van gió Gline GS Series có tích hợp sẵn một công tắc gạt chuyển đổi hướng quay. Người lắp đặt có thể dễ dàng đảo chiều quay mặc định của motor (cùng chiều hoặc ngược chiều kim đồng hồ) chỉ bằng một thao tác gạt nút đơn giản trước khi cố định thiết bị vào trục van gió.

Câu 6: Dòng điện áp hoạt động nào phổ biến nhất cho hệ thống PCCC của tòa nhà?

Thông thường, các dự án thiết kế hệ thống PCCC hiện nay ưu tiên sử dụng nguồn điện cấp AC/DC 24V (Model GS05-24 hoặc GS10-24) để đảm bảo an toàn điện tối đa khi có sự cố ngập nước hoặc rò rỉ điện. Đối với hệ thống điều hòa thông gió HVAC thông thường, điện áp AC 230V (Model GS05-230 hoặc GS10-230) lại được ưu tiên lựa chọn do dễ dàng trích xuất nguồn điện từ lưới điện sinh hoạt của tòa nhà.

Siscom – Đơn vị cung cấp động cơ điều khiển van gió Gline chính hãng uy tín

Công ty Cổ phần Siscom là đối tác phân phối chính thức các dòng sản phẩm động cơ điều khiển van gió Gline tại thị trường Việt Nam. Chúng tôi cam kết mang lại những giá trị vượt trội cho các nhà thầu và đơn vị thi công:

• Cam kết chính hãng: Toàn bộ thiết bị do Siscom cung cấp đều có đầy đủ giấy chứng nhận xuất xưởng, chứng chỉ chất lượng CO/CQ từ nhà máy Gline.
• Chính sách giá và chiết khấu hấp dẫn: Là nhà phân phối cấp 1, Siscom mang đến chính sách giá cạnh tranh nhất, chiết khấu sâu cho các đơn vị mua số lượng lớn phục vụ dự án M&E.
• Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ sư giàu kinh nghiệm của Siscom luôn sẵn sàng tư vấn giải pháp đấu nối, sơ đồ mạch điện và hỗ trợ xử lý sự cố trực tiếp tại công trường.
• Giao hàng nhanh chóng: Hệ thống kho bãi lớn tại Hà Nội và TP. Hồ Chí Minh giúp đáp ứng tiến độ giao nhận vật tư nhanh nhất cho các dự án trên toàn quốc.

Hãy liên hệ ngay với đội ngũ hỗ trợ của Siscom để nhận báo giá chi tiết và catalogue kỹ thuật đầy đủ của các dòng động cơ van gió. Siscom tự hào là đơn vị phân phối chính hãng động cơ điều khiển van gió Gline với đầy đủ chứng nhận CO/CQ, đáp ứng tiêu chuẩn quản lý chất lượng ISO 9001:2015 và ISO 14001:2015. Với hai phân khúc lực kéo phổ biến là 5Nm và 10Nm, thiết bị vận hành ổn định, độ bền vượt 30.000 lần hoạt động, đảm bảo an toàn tối đa cho dự án cơ điện.
