Điều Hoà Âm Trần Daikin 1 Chiều Lạnh 4FGN400HY1/RCN100HY19x4

Các nhà máy sản xuất quy mô từ 1.200m² đến 1.500m² thường đối mặt với thách thức lớn về kiểm soát nhiệt độ do lượng máy móc vận hành liên tục phát nhiệt lớn. Máy điều hòa nối ống gió 1 chiều lạnh 4FGN400HY1/RCN100HY19x4 là dòng điều hòa công nghiệp Daikin công suất 40HP (400.000 BTU/h) dòng Packaged quạt tĩnh, được thiết kế để giải quyết triệt để bài toán tải nhiệt này. Nhờ áp suất tĩnh ngoài lên đến 250 Pa và lưu lượng gió 12.000 cfm, thiết bị cho phép phân phối khí lạnh đồng đều qua hệ thống ống gió dài đến mọi khu vực sản xuất.

Thông Số Kỹ Thuật Daikin 4FGN400HY1/RCN100HY19x4 Chi Tiết

4FGN400HY1/RCN100HY19x4 sở hữu thông số tối ưu cho công trình HVAC lớn. Dưới đây là bảng thông số chi tiết được tổng hợp trực tiếp từ catalog kỹ thuật của nhà sản xuất Daikin Việt Nam, giúp các kỹ sư M&E dễ dàng đối chiếu thiết kế:

5 Đặc Điểm Nổi Bật Của Daikin 4FGN400HY1/RCN100HY19x4

Daikin 4FGN400HY1/RCN100HY19x4 tối ưu hóa hiệu suất làm lạnh và độ bền bỉ trong môi trường công nghiệp. Các kỹ sư thiết kế hệ thống cơ điện lạnh đánh giá rất cao model này nhờ các đặc tính kỹ thuật thực tế sau:

1. Cấu hình mô-đun kết nối 4 dàn nóng độc lập tăng tính dự phòng

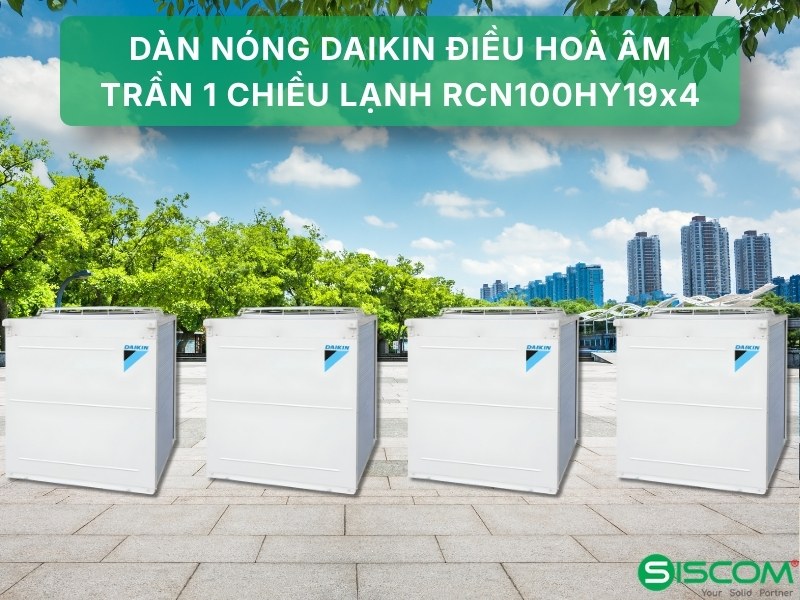

Hệ thống kết nối dàn lạnh với 4 dàn nóng RCN100HY19 công suất 10HP hoạt động song song. Cấu hình này thiết lập 4 mạch gas và 4 máy nén xoắn ốc độc lập trong một hệ thống. Khi một dàn nóng gặp sự cố kỹ thuật hoặc cần bảo trì định kỳ, 3 dàn nóng còn lại vẫn tiếp tục vận hành bình thường, duy trì 75% công suất làm lạnh toàn hệ thống. Đây là đặc điểm cực kỳ quan trọng cho các nhà máy, dây chuyền sản xuất công nghệ cao, nơi việc dừng hoạt động hệ thống làm lạnh đột ngột có thể làm gián đoạn sản xuất, gây thiệt hại lớn về kinh tế cho doanh nghiệp.

2. Áp suất tĩnh ngoài cực cao 250 Pa đẩy gió xa và đều

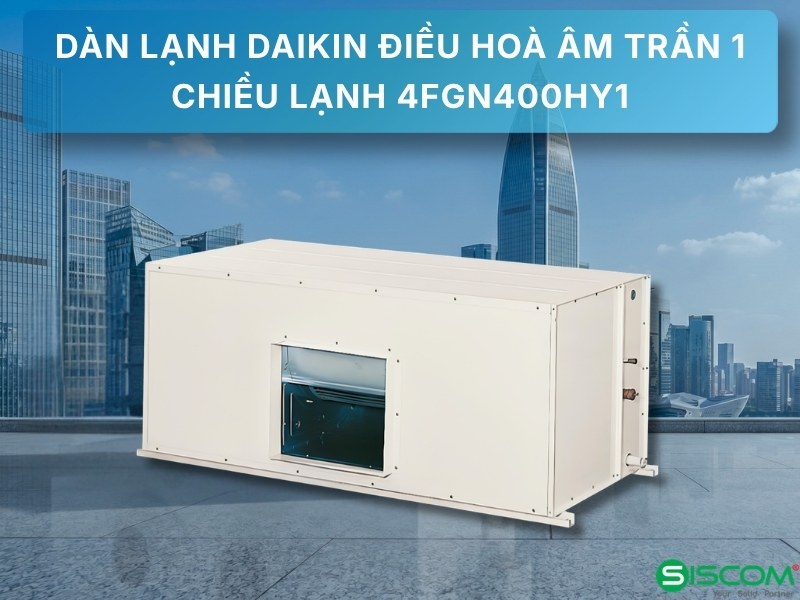

Dàn lạnh 4FGN400HY1 được trang bị động cơ quạt mạnh mẽ tạo áp suất tĩnh ngoài lên đến 250 Pa định mức. Áp suất tĩnh cực cao này cho phép hệ thống đẩy luồng khí lạnh đi xa qua các đường ống gió dài, phân nhánh phức tạp mà không lo hao hụt lưu lượng gió. Hệ thống ống gió lắp ráp với miệng gió phân bổ rộng khắp nhà xưởng giúp hạ nhiệt đồng đều, không tạo ra vùng chết nhiệt. Lưu lượng gió đạt mức 12.000 cfm đảm bảo lưu chuyển không khí nhanh chóng, đáp ứng tốt yêu cầu làm mát cho các không gian có mật độ công nhân đông và trần nhà cao từ 5m đến 8m vốn tích tụ nhiều nhiệt lượng tỏa ra từ mái tôn.

3. Thiết kế quạt truyền động dây đai thay đổi puly linh hoạt

Một ưu điểm kỹ thuật thực chiến của dàn lạnh 4FGN400HY1 là sử dụng hệ truyền động dây đai cho quạt lồng sóc. Thiết kế này cho phép các kỹ sư M&E điều chỉnh lưu lượng gió và áp suất tĩnh ngoài của dàn lạnh tại công trình bằng cách thay đổi puly động cơ hoặc puly quạt. Sự linh hoạt này giúp tối ưu hóa hoạt động của máy phù hợp với trở lực đường ống gió thực tế sau khi thi công. Nếu đường ống gió dài hơn thiết kế ban đầu, kỹ sư chỉ cần điều chỉnh puly tăng tốc độ quạt để bù áp suất, đảm bảo lưu lượng gió thổi ra miệng gió đúng thiết kế mà không cần phải thay thế toàn bộ quạt hay lắp thêm quạt tăng áp dọc đường ống.

4. Cách nhiệt Polyethylene (PE) 10mm cao cấp chống cháy và ngăn đọng sương

Để đối phó với hiện tượng đọng sương bề mặt và rủi ro cháy nổ trong môi trường nhà xưởng, dàn lạnh 4FGN400HY1 được dán lớp cách nhiệt Polyethylene (PE) dày 10mm cao cấp bên trong vỏ máy. So với vật liệu cách nhiệt sợi thủy tinh truyền thống, vật liệu PE có độ bền cơ học cao hơn, không bị bong tróc theo thời gian dưới áp lực gió lớn và có khả năng chống cháy lan đạt tiêu chuẩn kỹ thuật nghiêm ngặt. Lớp cách nhiệt dày này ngăn chặn hoàn toàn hiện tượng thất thoát tải nhiệt ra ngoài vỏ máy, loại bỏ tình trạng đọng sương nhỏ giọt làm hư hại trần thạch cao hoặc máy móc thiết bị sản xuất đặt phía dưới dàn lạnh.

5. Vỏ máy thép mạ kẽm phủ sơn polyester epoxy chống ăn mòn

Cả dàn lạnh 4FGN400HY1 lắp trong nhà và 4 dàn nóng RCN100HY19 đặt ngoài trời đều có phần vỏ chế tạo từ thép mạ kẽm dày dặn, bên ngoài phủ lớp sơn polyester epoxy cao cấp. Lớp phủ bảo vệ này được sấy nhiệt độ cao, bám chặt vào bề mặt kim loại, ngăn ngừa hiện tượng oxy hóa dưới tác động của mưa axit, hơi muối biển và các hóa chất ăn mòn thường xuất hiện trong môi trường sản xuất công nghiệp. Cánh tản nhiệt của dàn nóng cũng được xử lý chống ăn mòn đặc biệt, duy trì hiệu quả trao đổi nhiệt ổn định suốt vòng đời sản phẩm, giảm thiểu chi phí bảo dưỡng định kỳ cho chủ đầu tư.

Ứng Dụng Thực Tế

Daikin 4FGN400HY1/RCN100HY19x4 được ứng dụng rộng rãi tại các công trình công nghiệp có không gian rộng lớn và yêu cầu tải lạnh khắt khe. Ứng dụng phổ biến nhất của hệ thống là tại các nhà xưởng may mặc, xưởng gia công giày da và xưởng linh kiện điện tử có diện tích từ 1.000m² đến 1.400m². Trong các không gian này, máy hoạt động kết hợp với hệ thống ống gió để cấp khí lạnh trực tiếp đến từng vị trí công nhân ngồi thao tác, vừa đảm bảo nhiệt độ làm việc thoải mái 24-26°C, vừa tối ưu hóa năng lượng làm mát nhờ không phải làm lạnh toàn bộ thể tích không gian phía sát mái tôn.

Bên cạnh sản xuất công nghiệp, các trung tâm logistics, kho phân phối hàng hóa lớn cũng là nơi lý tưởng để lắp đặt model 40HP này. Thiết bị giúp kiểm soát độ ẩm và nhiệt độ không khí ổn định để bảo quản nguyên vật liệu, thiết bị điện tử hoặc dược phẩm khô. Với lưu lượng gió 12.000 cfm cực lớn, máy còn được ứng dụng cho các không gian thương mại trần cao và tập trung đông người như nhà ga sân bay, nhà ga đường sắt, nhà thi đấu thể thao trong nhà, nhà hát và các hội trường lớn có sức chứa lên đến 1.000 người. Khả năng hoạt động bền bỉ liên tục và kết nối mô-đun an toàn giúp hệ thống vận hành ổn định trong suốt các sự kiện kéo dài mà không gặp sự cố quá nhiệt.

So Sánh Kỹ Thuật

Bảng so sánh kỹ thuật dưới đây giúp các kỹ sư HVAC đánh giá chính xác sự khác biệt về hiệu năng, cấu hình và tính ứng dụng của model Daikin 4FGN400HY1/RCN100HY19x4 so với model công suất nhỏ hơn cùng dòng là 3FGN300HY1/RCN100HY19x3 và một model competitor tương đương công suất trên thị trường:

Dựa vào bảng so sánh, 4FGN400HY1/RCN100HY19x4 chứng minh tính vượt trội về áp suất tĩnh ngoài 250 Pa và cấu hình 4 dàn nóng mô-đun so với đối thủ cùng phân khúc. Mặc dù giá đầu tư ban đầu cao hơn khoảng 10-15%, nhưng đổi lại, hệ thống của Daikin hoạt động tiết kiệm điện hơn (EER 2,98 so với 2,80) và giảm thiểu tối đa rủi ro gián đoạn sản xuất nhờ cơ chế dự phòng 4 mạch lạnh độc lập. Các kỹ sư khuyên chọn model 40HP này khi chiều dài đường ống gió thi công thực tế vượt quá 25m và không gian lắp đặt dàn nóng ngoài trời yêu cầu tính phân tán, dễ bố trí.

Hướng Dẫn Lắp Đặt Máy Điều Hoà Nối Ống Gió 1 Chiều Lạnh 4FGN400HY1/RCN100HY19x4

Quy trình lắp đặt hệ thống máy điều hòa công suất lớn 4FGN400HY1/RCN100HY19x4 đòi hỏi kỹ năng chuyên môn kỹ thuật cao và sự phối hợp chặt chẽ giữa các tổ đội thi công M&E. Dưới đây là các bước lắp đặt kỹ thuật tiêu chuẩn được khuyến nghị từ Daikin Việt Nam:

• Bước 1: Khảo sát vị trí và cố định thiết bị. Tiến hành treo dàn lạnh 4FGN400HY1 bằng ty treo ren thép chuyên dụng, đảm bảo kết cấu chịu lực tối thiểu 500kg và máy đạt độ thăng bằng tuyệt đối. Định vị 4 dàn nóng RCN100HY19 đặt trên bệ bê tông vững chắc, có đệm cao su giảm chấn, khoảng cách giải nhiệt giữa các dàn nóng tối thiểu là 1000mm.
• Bước 2: Kết nối hệ thống đường ống đồng và bọc bảo ôn. Thực hiện luồn và đi ống đồng độc lập cho 4 tổ mạch từ dàn lạnh tới 4 dàn nóng với đường kính ống lỏng Ø9,5mm và hơi Ø28,6mm. Bọc bảo ôn Polyurethane dày tối thiểu 19mm cho đường hơi để ngăn ngừa đọng sương, tiến hành hàn ống đồng dưới dòng khí nitơ thổi nhẹ.
• Bước 3: Lắp đặt hệ thống ống gió cấp và hồi. Kết nối hộp gió cấp và hộp gió hồi với dàn lạnh bằng khớp nối mềm canvas chống rung. Lắp đặt hệ thống đường ống gió bằng tôn mạ kẽm, dán cách nhiệt PE bảo vệ bên ngoài, tính toán kích thước ống gió đảm bảo chịu được lưu lượng gió 12.000 cfm và áp suất gió 250 Pa định mức.
• Bước 4: Đấu nối nguồn điện 3 pha và hệ thống điều khiển. Đi cáp nguồn 3 pha chịu tải cao từ tủ điện phân phối tổng đến MCB bảo vệ riêng biệt của dàn lạnh và từng dàn nóng. Đấu nối dây tín hiệu điều khiển giữa dàn lạnh và các dàn nóng theo đúng sơ đồ mạch điện của catalog, sử dụng dây điều khiển có vỏ bọc chống nhiễu.
• Bước 5: Thử áp, hút chân không và vận hành chạy thử. Bơm nitơ thử áp lực toàn bộ 4 hệ thống đường ống ở mức 4,0 MPa và giữ trong 24 giờ để kiểm tra rò rỉ. Hút chân không sâu đạt mức tối thiểu -750 mmHg bằng bơm hút chuyên dụng, tiến hành mở van gas, nạp bổ sung môi chất lạnh R-410A tính toán theo chiều dài ống thực tế và chạy thử nghiệm hệ thống trong 2 giờ.

Giá Bán và Chính Sách Tại SISCOM

Mức giá tham khảo của máy điều hòa nối ống gió Daikin 4FGN400HY1/RCN100HY19x4 trên thị trường dao động từ 299.000.000 VNĐ đến 305.000.000 VNĐ (đã bao gồm thuế VAT). Đây là giá bán thiết bị tại kho của nhà phân phối, chưa bao gồm các chi phí phụ trợ như: vật tư ống gió tôn mạ kẽm, miệng gió nhôm định hình, ống đồng dẫn gas dày 0,81mm, dây cáp điện 3 pha, nhân công lắp đặt chuyên nghiệp và chi phí vận chuyển đến chân công trình ngoại tỉnh. Đối với các dự án nhà xưởng quy mô lớn yêu cầu lắp đặt số lượng từ 3 tổ máy trở lên, SISCOM luôn áp dụng chính sách chiết khấu thương mại sỉ hấp dẫn từ 5% đến 10% trực tiếp vào giá trị hợp đồng.

SISCOM cam kết cung cấp sản phẩm chính hãng Daikin mới 100%, nguyên đai nguyên kiện với đầy đủ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ do Daikin Việt Nam cung cấp. Thiết bị được bảo hành chính hãng theo đúng quy định: 12 tháng đối với toàn bộ linh kiện máy và 36 tháng đối với máy nén xoắn ốc. Đội ngũ kỹ sư HVAC giàu kinh nghiệm của chúng tôi hỗ trợ khảo sát công trình, thiết kế hệ thống ống gió và lập dự toán vật tư hoàn toàn miễn phí cho chủ đầu tư. Để nhận báo giá chính xác nhất theo bản vẽ thiết kế công trình của bạn, hãy liên hệ ngay hotline phòng dự án: 0969.777.854.

Câu Hỏi Thường Gặp Về Daikin 4FGN400HY1/RCN100HY19x4

Q1: Daikin 4FGN400HY1/RCN100HY19x4 phù hợp cho diện tích bao nhiêu m²?

Hệ thống 4FGN400HY1/RCN100HY19x4 công suất 40HP (400.000 BTU/h) phù hợp làm mát hiệu quả cho không gian diện tích từ 1.000m² đến 1.400m² trong điều kiện chiều cao trần dưới 4m và mật độ thiết bị tỏa nhiệt trung bình. Đối với môi trường nhà xưởng cơ khí, xưởng đúc hoặc phòng máy chủ phát sinh tải nhiệt cao, diện tích làm mát khuyến nghị nên giảm 20% đến 30% xuống còn khoảng 700m² – 950m². Chủ đầu tư nên liên hệ kỹ sư SISCOM qua số 0969.777.854 để tính toán tải nhiệt chính xác bằng phần mềm chuyên dụng.

Q2: Tiêu thụ điện thực tế của hệ thống 40HP này là bao nhiêu kWh/ngày?

Hệ thống điều hòa 40HP này có tổng điện năng tiêu thụ định mức là 39,33 kW. Khi vận hành liên tục 10 tiếng mỗi ngày trong điều kiện nhà xưởng công nghiệp với hệ số phụ tải thực tế trung bình khoảng 0,85, lượng điện tiêu thụ ước tính khoảng 334 kWh/ngày. Mức tiêu thụ này tương đương khoảng 567.800 VNĐ tiền điện mỗi ngày tính theo đơn giá điện sản xuất kinh doanh trung bình 1.700đ/kWh. Chi phí thực tế có thể thay đổi tùy thuộc vào nhiệt độ môi trường ngoài trời và mức độ cách nhiệt của tường, mái tôn nhà xưởng.

Q3: Chiều dài đường ống tối đa và độ cao chênh lệch của hệ thống là bao nhiêu?

Tổ hợp máy lạnh công nghiệp này cho phép khoảng cách kết nối đường ống đồng tối đa giữa dàn lạnh 4FGN400HY1 và các dàn nóng RCN100HY19 là 75m chiều dài thực tế (tương đương 90m chiều dài quy đổi tính cả co cút hàn). Độ chênh lệch chiều cao tối đa cho phép là 30m khi dàn nóng đặt phía trên dàn lạnh, và 25m khi dàn nóng đặt phía dưới dàn lạnh. Đường ống đồng kết nối có kích thước đường kính ngoài là Ø9,5mm cho đường lỏng và Ø28,6mm cho đường hơi.

Q4: Máy điều hòa Daikin 4FGN400HY1 có công nghệ biến tần Inverter không?

Model 4FGN400HY1/RCN100HY19x4 là dòng máy lạnh Packaged công nghiệp loại quạt tĩnh một chiều lạnh không tích hợp công nghệ biến tần Inverter (Non-Inverter). Nhờ cấu hình không Inverter, máy có cấu tạo cơ khí đơn giản, bo mạch điều khiển tối giản giúp hệ thống hoạt động vô cùng bền bỉ, ổn định cao trong môi trường công nghiệp nhiều bụi bẩn và có khả năng chịu đựng tốt sự biến động điện áp đột ngột của lưới điện ba pha tại các khu công nghiệp.

Q5: Thiết bị này có đầy đủ chứng nhận CO/CQ không? Chế độ bảo hành ra sao?

Mọi thiết bị điều hòa không khí do SISCOM cung cấp đều được cam kết chính hãng 100% kèm theo đầy đủ hóa đơn VAT, chứng nhận xuất xứ CO (nhập khẩu nguyên bộ từ nhà máy Daikin Malaysia) và chứng nhận chất lượng CQ. Hệ thống được áp dụng chính sách bảo hành chính hãng của Daikin Việt Nam với thời hạn 12 tháng cho toàn bộ thân máy và 36 tháng đối với máy nén xoắn ốc tính từ ngày kích hoạt bảo hành điện tử hoặc bàn giao nghiệm thu thiết bị.

Q6: SISCOM có hỗ trợ thiết kế hệ thống ống gió cho nhà xưởng không?

SISCOM có đội ngũ kỹ sư thiết kế cơ điện M&E hỗ trợ hoàn toàn miễn phí cho khách hàng: khảo sát thực tế mặt bằng công trình, tính toán tải lạnh chi tiết theo tiêu chuẩn ASHRAE, thiết kế sơ đồ nguyên lý hệ thống ống gió và vị trí đặt máy trên bản vẽ CAD. Với các công trình lớn, chúng tôi cung cấp bản vẽ thi công Shop Drawing 2D/3D chi tiết phục vụ cho việc phê duyệt dự án. Liên hệ tư vấn thiết kế miễn phí qua hotline 0969.777.854.

Tư Vấn & Liên Hệ

SISCOM là nhà thầu cơ điện và đại lý phân phối chính thức các dòng máy điều hòa công nghiệp Daikin chính hãng tại Việt Nam. Chúng tôi cam kết mang đến giải pháp làm mát tối ưu, tiết kiệm chi phí vận hành và dịch vụ lắp đặt thi công đường ống gió chuyên nghiệp cho mọi công trình nhà xưởng, tòa nhà thương mại của bạn.
