Điều Hoà Âm Trần Daikin 2FDN200HY1/RN200HY19x2

Daikin 2FDN200HY1/RN200HY19x2 là tổ hợp máy lạnh điều hoà công nghiệp Daikin packaged một chiều lạnh áp suất tĩnh cao, công suất 18HP, công suất lạnh danh định 58.60 kW (200.000 BTU/h), sử dụng môi chất R-410A. Đối với các kỹ sư cơ điện và nhà thầu thiết kế hệ thống HVAC cho nhà xưởng, việc lựa chọn thiết bị công suất cao đòi hỏi độ bền cơ khí vượt trội và áp suất tĩnh lớn. Tổ hợp điều hòa âm trần nối ống gió này sở hữu áp suất tĩnh ngoài 200 Pa và lưu lượng gió 6.000 cfm, giúp phân phối khí lạnh hiệu quả qua hệ thống ống dài. Thiết bị được bảo vệ bằng lớp PE dày 10mm chống cháy và động cơ dàn nóng đạt tiêu chuẩn IP55 chống bụi, nước văng.

Hướng dẫn lắp đặt Điều Hoà Âm Trần Nối Ống Gió 1 Chiều Lạnh Daikin 2FDN200HY1/RN200HY19x2

Quy trình lắp đặt tổ hợp máy lạnh áp suất tĩnh cao công suất lớn đòi hỏi độ chính xác kỹ thuật rất cao từ đội ngũ thợ lành nghề. Dưới đây là 5 bước lắp đặt cốt lõi, thực tế được các kỹ sư cơ điện SISCOM khuyến nghị áp dụng trực tiếp tại công trình:

• Bước 1 – Treo lắp định vị dàn lạnh 2FDN200HY1: Tiến hành khoan cấy 4 ty ren chịu lực M10 vào dầm bê tông nhà xưởng, treo dàn lạnh cố định chắc chắn và dùng thước cân giọt nước để đảm bảo dàn lạnh có độ dốc nhẹ khoảng 1 độ về phía máng thoát nước ngưng, tránh hiện tượng tràn nước khay xả.
• Bước 2 – Lắp đặt đường ống đồng kết nối tổ hợp: Thi công hệ thống đường ống đồng dẫn gas lỏng/hơi Ø9.52mm và Ø22.2mm bọc bảo ôn riêng biệt kết nối dàn lạnh với 2 dàn nóng ngoài trời, tuân thủ nghiêm ngặt chiều dài đường ống tối đa 75m và chênh lệch độ cao dưới 30m giữa hai khu vực đặt máy.
• Bước 3 – Gia công và kết nối hệ thống ống gió: Kết nối hộp gió cấp và hộp gió hồi vào dàn lạnh thông qua các khớp nối mềm bằng bạt chống rung chuyên dụng để triệt tiêu chấn động cơ học, bọc bảo ôn PE chống cháy dày tối thiểu 20mm quanh hệ thống ống gió để tránh đọng sương bề mặt ống.
• Bước 4 – Thử áp, hút chân không và nạp bổ sung gas R-410A: Thực hiện thử kín đường ống bằng khí Nitơ khô ở áp suất 4.15 MPa trong 24 giờ liên tục để phát hiện rò rỉ, tiếp theo sử dụng bơm chân không chuyên dụng rút sâu đạt mức tối thiểu -750 mmHg trước khi mở van chặn ga dịch vụ và tiến hành nạp bổ sung ga định lượng chính xác theo mét ống phụ trội ngoài tiêu chuẩn 7.5m.
• Bước 5 – Đấu nối tủ điện điều khiển và chạy thử liên tục: Kết nối cáp điện nguồn 3 pha độc lập từ tủ phân phối tổng qua MCB 3 pha chuyên dụng đến các cầu đấu dây dàn nóng/lạnh, đấu nối dây tín hiệu chống nhiễu và cho hệ thống chạy thử nghiệm liên tục trong 2 giờ để đo đạc dòng điện vận hành, áp suất ga và kiểm tra lưu lượng gió lạnh phân bổ.

Thông số kỹ thuật điều hòa Daikin 2FDN200HY1/RN200HY19x2 chi tiết

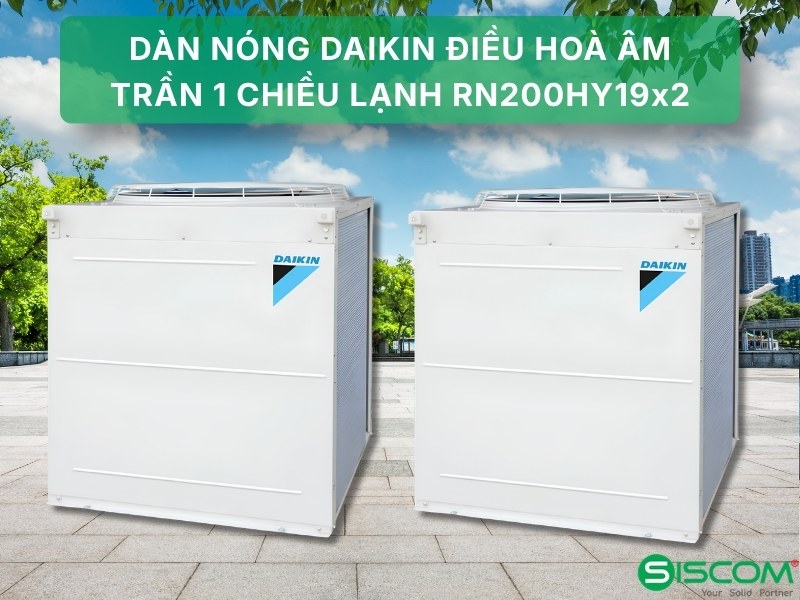

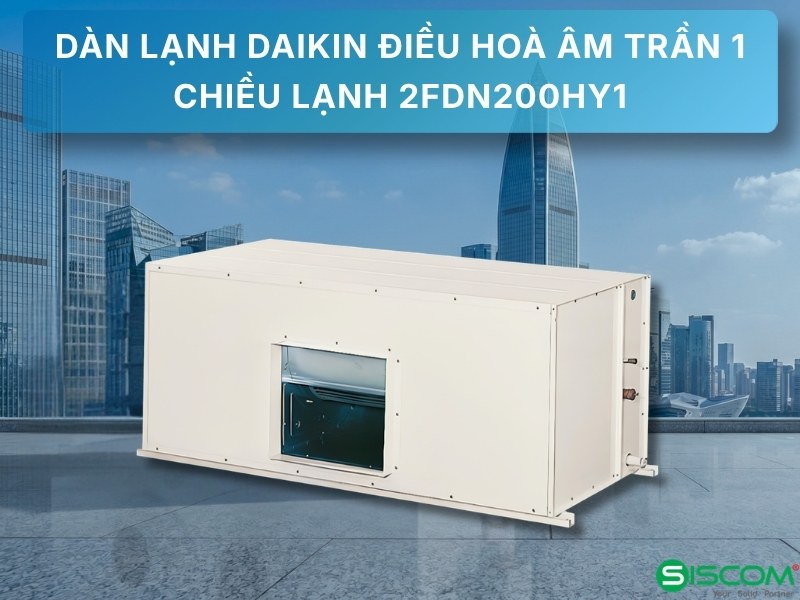

Tổ hợp máy lạnh packaged Daikin 2FDN200HY1/RN200HY19x2 được cấu thành từ 01 dàn lạnh quạt tĩnh công suất lớn 2FDN200HY1 lắp đặt trong nhà và kết nối đồng thời với 02 dàn nóng RCN100HY19 (RN100HY19) đặt ngoài trời. Dưới đây là bảng thông số kỹ thuật chi tiết của hệ thống, được trích xuất trực tiếp từ hồ sơ catalog kỹ thuật chính thức của nhà sản xuất:

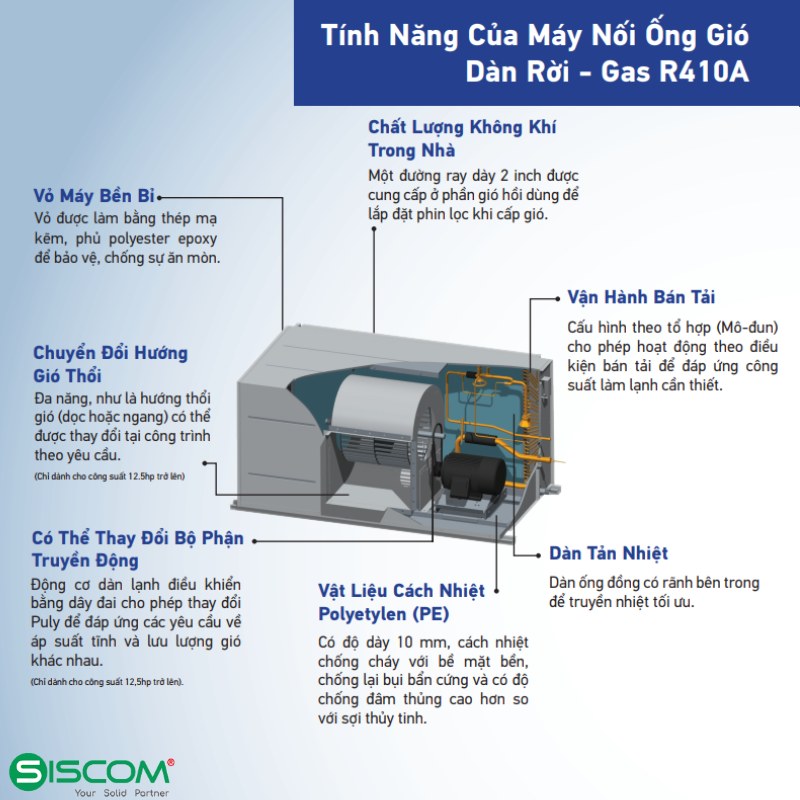

5 Đặc Điểm Nổi Bật Của tổ hợp Daikin 2FDN200HY1/RN200HY19x2

Bản chất là một dòng máy phi biến tần chuyên dụng cho công trình công nghiệp, tổ hợp 2FDN200HY1/RN200HY19x2 sở hữu những đặc tính kỹ thuật vượt trội, đáp ứng yêu cầu khắt khe của các nhà thầu HVAC cơ điện:

1. Cấu hình mô-đun tổ hợp linh hoạt giúp cân bằng tải tự động

Tổ hợp sử dụng 02 dàn nóng 10HP kết nối song song vào một dàn lạnh duy nhất. Điều này cho phép hệ thống vận hành bán tải cực kỳ linh hoạt. Khi nhu cầu tải lạnh trong nhà xưởng giảm xuống dưới 50% vào ban đêm hoặc những ngày thời tiết mát mẻ, hệ thống sẽ tự động tắt bớt một dàn nóng để giảm một nửa lượng điện tiêu thụ định mức. Quy trình hoán đổi luân phiên giữa dàn nóng chính và dàn nóng phụ giúp các máy nén xoắn ốc đạt tuổi thọ vận hành đồng đều và hạn chế tối đa nguy cơ quá nhiệt.

2. Áp suất tĩnh ngoài (ESP) cực cao lên tới 200 Pa

Với áp suất tĩnh ngoài đạt 200 Pa kết hợp quạt ly tâm truyền động dây đai bản rộng, dàn lạnh 2FDN200HY1 có khả năng đẩy lưu lượng khí lạnh khổng lồ 6.000 cfm qua các tuyến ống gió dài hàng chục mét. Đặc tính này cho phép các kỹ sư MEP bố trí đa dạng hệ thống miệng gió thổi tập trung hoặc khuếch tán đồng đều mà không sợ sụt giảm áp suất cục bộ cuối tuyến ống gió.

3. Vỏ máy thép mạ kẽm phủ epoxy chống ăn mòn hóa chất

Dàn lạnh được chế tạo từ các tấm thép mạ kẽm cường độ cao dày 1.2mm, phủ một lớp polyester epoxy chống ăn mòn đặc biệt. Cấu trúc này ngăn chặn tuyệt đối hiện tượng oxy hóa kim loại trong môi trường nhà máy nhiều hơi muối, axit nhẹ hay độ ẩm cao. Ngoài ra, lớp cách nhiệt bằng vật liệu Polyethylene (PE) chống cháy dày 10mm dán kín bên trong vỏ máy giúp triệt tiêu hoàn toàn hiện tượng ngưng tụ nước trên bề mặt dàn lạnh.

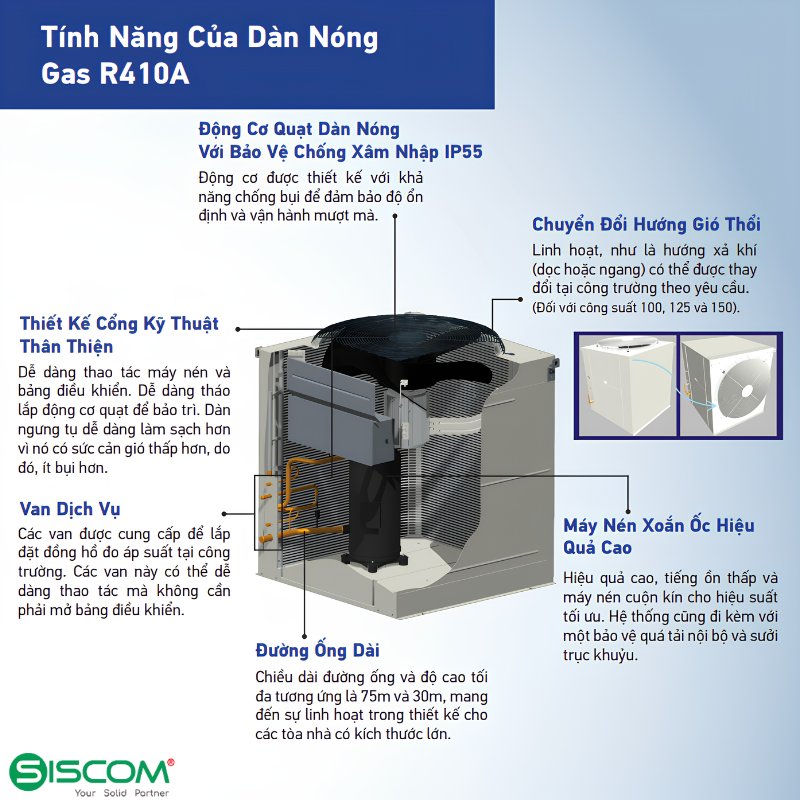

4. Động cơ quạt dàn nóng chuẩn chống nước IP55 và cánh tản nhiệt nhôm xanh

Mỗi dàn nóng ngoài trời được trang bị động cơ quạt hướng trục đạt tiêu chuẩn bảo vệ IP55, cho khả năng hoạt động dưới mưa bão bụi bặm mà không bị ngắn mạch hay cháy cuộn dây. Cánh tản nhiệt của dàn ngưng được xử lý chống ăn mòn bằng hợp chất acrylic mỏng, tăng khả năng chống chịu gấp 2 lần trước mưa axit và muối biển, tối ưu hóa hiệu suất trao đổi nhiệt lâu dài.

5. Hệ thống bảo vệ an toàn tích hợp tự chẩn đoán lỗi thông minh

Hệ thống kiểm soát cơ điện của máy lạnh packaged Daikin tích hợp rơ-le áp suất cao (HP) và rơ-le áp suất thấp (LP) để ngắt máy nén tức thì khi đường ống đồng xảy ra sự cố nghẹt ga hoặc rò rỉ môi chất. Cảm biến quá tải nhiệt trên cuộn dây động cơ máy nén giúp bảo vệ thiết bị trước hiện tượng lệch pha hoặc quá dòng điện của lưới điện khu công nghiệp.

Ứng dụng thực tế của tổ hợp điều hòa Daikin 2FDN200HY1/RN200HY19x2

Nhờ sở hữu áp suất tĩnh ngoài 200 Pa và lưu lượng gió lên tới 6.000 cfm, tổ hợp điều hòa này là lựa chọn kỹ thuật tối ưu cho nhiều không gian công nghiệp và thương mại quy mô trung bình lớn tại Việt Nam:

• Nhà xưởng cơ khí, lắp ráp linh kiện điện tử: Diện tích từ 500m² đến 700m² với chiều cao trần dưới 4.5m là không gian hoạt động lý tưởng của máy. Lưu lượng gió mạnh giúp tuần hoàn không khí liên tục, nhanh chóng cuốn trôi nhiệt thừa phát ra từ máy móc sản xuất.
• Kho chứa dược phẩm, linh kiện bán dẫn: Những nơi yêu cầu duy trì dải nhiệt độ nghiêm ngặt ổn định 22°C – 26°C hoạt động 24/7. Cấu hình 2 dàn nóng độc lập của tổ hợp đảm bảo nếu một dàn nóng bảo trì thì dàn nóng còn lại vẫn duy trì được 50% công suất lạnh khẩn cấp.
• Showroom ô tô, trung tâm triển lãm: Showroom có chiều cao trần lớn và mặt tiền bằng kính chịu tải bức xạ nhiệt cao cần hệ thống ống gió cấp gió lạnh từ trên trần cao xuống sát sàn. Áp suất tĩnh 200 Pa của máy đẩy luồng gió thẳng và mạnh xuống khu vực trưng bày sản phẩm mà không bị cản lại bởi luồng khí nóng đối lưu phía trên.
• Hội trường lớn, nhà ga hành khách: Không gian tập trung đông người trong thời gian ngắn đòi hỏi tốc độ làm lạnh cực nhanh. Hệ thống quạt tĩnh mạnh mẽ phối hợp với các hộp gió tiêu âm giúp làm mát nhanh nhưng vẫn giữ độ ồn trong ngưỡng kỹ thuật dễ chịu.

So sánh Daikin 2FDN200HY1/RN200HY19x2 với Daikin 2FGN250HY1

Để giúp các nhà thầu dễ dàng cân nhắc lựa chọn thiết bị phù hợp với dự án thực tế, dưới đây là bảng so sánh kỹ thuật chi tiết giữa tổ hợp 18HP và model 24HP lớn hơn cùng thế hệ Packaged quạt tĩnh FDN/FGN-H của Daikin:

Dựa vào bảng so sánh trên, nếu diện tích nhà xưởng của anh/chị nằm trong khoảng 500m² – 650m² với chiều cao trần thấp, tổ hợp 18HP là sự lựa chọn hợp lý để tối ưu hóa chi phí thiết bị ban đầu. Với những nhà máy lớn hơn hẳn (từ 750m² trở lên) hoặc có tải nhiệt lượng cực lớn từ dây chuyền hàn/nhiệt luyện, chọn model 24HP (2FGN250HY1) sẽ đảm bảo dự phòng tải lạnh an toàn hơn.

Giá điều hòa Daikin 2FDN200HY1/RN200HY19x2 tại SISCOM

Hiện nay, mức giá bán tham khảo cho tổ hợp 2FDN200HY1/RN200HY19x2 tại thị trường Việt Nam dao động trong khoảng từ 155.000.000 VNĐ đến 175.000.000 VNĐ (đã bao gồm thuế giá trị gia tăng VAT).

Mức giá thực tế của một dự án cơ điện HVAC hoàn chỉnh sẽ chịu tác động lớn bởi các yếu tố sau:

1. Vật tư phụ đường ống đồng: Chiều dài đường ống đồng trục kỹ thuật thực tế sử dụng, độ dày thành ống (khuyến nghị tối thiểu 0.81mm cho gas R-410A áp suất cao), độ dày lớp bảo ôn cách nhiệt Superlon.
2. Hệ thống ống gió phụ trợ: Kích thước ống gió tôn mạ kẽm (hoặc ống gió mềm có bảo ôn), số lượng và kiểu dáng các miệng gió khuếch tán (miệng gió linear, miệng gió tròn, OBD chỉnh lưu lượng).
3. Chi phí nhân công và máy thi công: Độ phức tạp của biện pháp thi công lắp đặt tại công trường (yêu cầu xe nâng, xe cẩu tự hành đưa dàn nóng lên mái tầng cao hay lắp đặt dàn lạnh ở độ cao trần trên 5m).
4. Chính sách ưu đãi theo số lượng: Đối với các dự án nhà máy, nhà thầu xây dựng mua số lượng lớn từ 2 bộ trở lên, SISCOM áp dụng chính sách chiết khấu giá B2B bán sỉ cực tốt trực tiếp từ nhà phân phối cấp 1.

SISCOM cam kết: Mọi tổ hợp máy bán ra đều là hàng chính hãng 100% từ Daikin Việt Nam, có đầy đủ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ phục vụ công tác quyết toán và kiểm định kỹ thuật dự án. Chế độ bảo hành chính hãng tối thiểu 12 tháng đối với thiết bị toàn thân máy và 36 tháng đối với lốc máy nén xoắn ốc ngoài trời. Hãy tham khảo bảng giá điều hòa công nghiệp Daikin 2025 tại trang chủ của chúng tôi để cập nhật các chương trình khuyến mãi mới nhất.

Câu Hỏi Thường Gặp Về Daikin 2FDN200HY1/RN200HY19x2

Q1: Tổ hợp điều hòa Daikin 2FDN200HY1/RN200HY19x2 phù hợp cho diện tích bao nhiêu m²?

Tổ hợp điều hòa 2FDN200HY1/RN200HY19x2 công suất 18HP (200.000 BTU/h) phù hợp cho diện tích nhà xưởng hay không gian thương mại rộng khoảng 500 m² – 700 m², với điều kiện chiều cao trần nhà trung bình dưới 4.5m và tải phát nhiệt thiết bị cơ khí ở mức vừa phải. Đối với các môi trường phát tải nhiệt liên tục cực kỳ lớn như phòng máy chủ dữ liệu lớn hay xưởng dệt may mật độ công nhân cao, diện tích làm lạnh khuyến nghị nên thu hẹp lại trong khoảng 350 m² – 450 m² để hệ thống hoạt động ổn định và bền bỉ hơn.

Q2: Lượng điện tiêu thụ thực tế của hệ thống này là bao nhiêu kWh mỗi ngày?

Tổ hợp máy có tổng công suất điện năng tiêu thụ định mức khoảng 19.73 kW. Khi hệ thống hoạt động 10 tiếng liên tục mỗi ngày trong môi trường nhà máy thông thường, nhờ đặc tính hoạt động luân phiên và tự ngắt dàn nóng khi đạt nhiệt độ cài đặt, hệ thống chạy với hệ số tải thực tế trung bình khoảng 0.8. Lượng điện năng tiêu thụ thực tế ước tính đạt khoảng 158 kWh/ngày, tương đương chi phí khoảng 268.000 VNĐ/ngày tính theo đơn giá điện kinh doanh khu công nghiệp trung bình là 1.700đ/kWh.

Q3: Chiều dài đường ống đồng tối đa và giới hạn độ cao chênh lệch lắp đặt là bao nhiêu?

Giới hạn kỹ thuật lắp đặt của tổ hợp cho phép chiều dài đường ống đồng kết nối ga thực tế tối đa là 75 m từ dàn lạnh đến mỗi dàn nóng ngoài trời. Chênh lệch chiều cao thẳng đứng cho phép tối đa giữa dàn lạnh trong nhà và dàn nóng ngoài trời đặt trên sàn mái kỹ thuật là 30 m. Để đảm bảo dầu bôi trơn máy nén tuần hoàn tốt về dàn nóng khi lắp đặt dàn nóng cao hơn dàn lạnh, kỹ sư cơ điện bắt buộc phải thiết kế thêm các bẫy dầu (oil trap) trên tuyến ống đồng hơi đứng cứ mỗi khoảng cách 5m.

Q4: Hệ thống quạt tĩnh của máy có thể đi ống gió xa tối đa bao nhiêu mét?

Với áp suất tĩnh ngoài thiết kế danh định lên đến 200 Pa, dàn lạnh 2FDN200HY1 có khả năng đẩy gió lạnh đi xa tối đa trong khoảng 25 m – 35 m dọc theo tuyến đường ống gió tôn mạ kẽm thông thường. Để tối ưu hóa phân phối luồng không khí lạnh đều khắp không gian xưởng và giảm thiểu hiện tượng tổn thất áp suất động lực, các nhà thầu nên bố trí hệ thống ống gió phân nhánh dạng xương cá đối xứng và bo tròn mềm mại tại các góc chuyển hướng ống gió.

Q5: SISCOM phân phối thiết bị này có đầy đủ hóa đơn VAT và chứng nhận CO/CQ không?

SISCOM là đại lý phân phối điều hòa Daikin chính hãng cấp 1 uy tín hàng đầu tại thị trường Việt Nam. Tất cả các lô hàng tổ hợp điều hòa do chúng tôi phân phối và cung cấp dịch vụ lắp đặt điều hòa công nghiệp đều đi kèm đầy đủ hóa đơn tài chính VAT hợp pháp, giấy chứng nhận xuất xứ hàng hóa CO rõ ràng từ nhà máy Daikin Thái Lan/Malaysia và giấy kiểm định chất lượng CQ chính hãng từ Daikin Việt Nam, đáp ứng hoàn hảo tiêu chuẩn nghiệm thu MEP của các tổng thầu xây dựng lớn.

Q6: SISCOM có cung cấp dịch vụ khảo sát và thiết kế bản vẽ thi công hệ thống ống gió miễn phí không?

SISCOM sở hữu đội ngũ kỹ sư M&E chuyên nghiệp giàu kinh nghiệm luôn sẵn sàng cung cấp dịch vụ tư vấn thiết kế hệ thống điều hòa miễn phí cho quý doanh nghiệp. Chúng tôi sẽ hỗ trợ tính toán tải nhiệt chuẩn xác theo tiêu chuẩn ASHRAE của Mỹ, đề xuất giải pháp bố trí thiết bị tối ưu và cung cấp toàn bộ bản vẽ shop drawing thi công chi tiết hệ thống ống gió 2D/3D miễn phí cho mọi đơn hàng ký kết hợp đồng trọn gói cung cấp thiết bị và thi công lắp đặt tại công trình.
