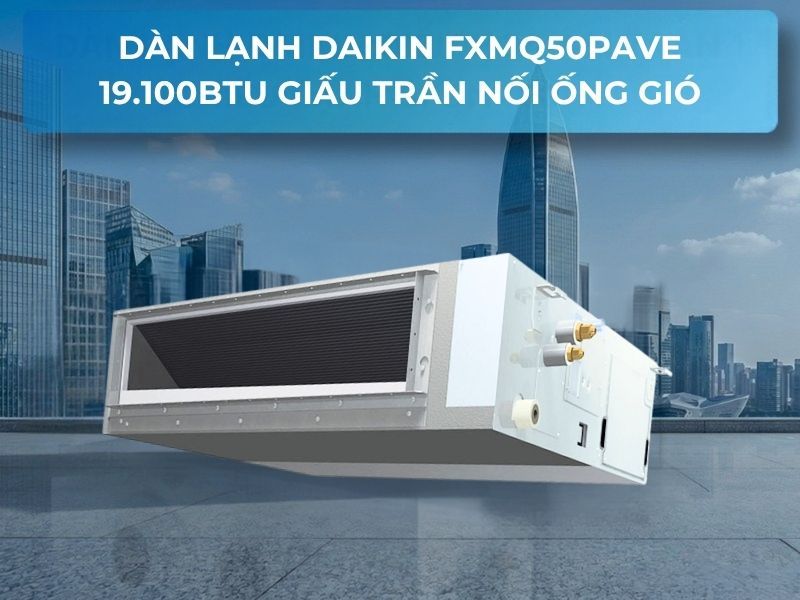

Dàn Lạnh Daikin FXMQ50PAVE 19.100BTU Nối Ống Gió

Dàn lạnh Daikin FXMQ50PAVE là thiết bị điều hòa không khí dạng giấu trần nối ống gió áp suất tĩnh trung bình (Middle Static Pressure Concealed Duct) thuộc hệ thống VRV Daikin thương mại cao cấp, cung cấp công suất làm lạnh danh định 5.6 kW (tương đương 19.100 Btu/h – ~2.0 – 2.2 HP) và công suất sưởi ấm 6.3 kW (21.500 Btu/h).

Sở hữu dải áp suất tĩnh ngoài ESP danh định 100 Pa có thể tùy biến linh hoạt từ 30 đến 100 Pa (hoặc cài đặt mở rộng tới 200 Pa) cùng lưu lượng gió đạt tới 18.0 m³/phút (1.080 m³/h – 635 CFM), thiết bị là giải pháp lý tưởng để dẫn khí lạnh qua hệ thống ống gió chia từ 2 đến 4 miệng gió thổi xa, đáp ứng hoàn hảo yêu cầu tiện nghi cho phòng khách biệt thự, căn hộ cao cấp 3 phòng ngủ, văn phòng điều hành và phòng hội thảo diện tích từ 25 đến 35 m².

Về khả năng tích hợp cơ điện, thiết bị kết nối đồng bộ 100% với các tổ hợp dàn nóng trong hệ thống điều hòa VRV Daikin thế hệ VRV IV, VRV IV-S, VRV X và VRV H tiên tiến nhất hiện nay. Khác với các dòng dàn lạnh thân mỏng Slim Duct bị giới hạn chiều dài ống gió dưới 2.5 mét, cột áp mạnh mẽ của FXMQ50PAVE giải phóng hoàn toàn sự sáng tạo kiến trúc, cho phép đặt thân máy tại khu đệm kỹ thuật bên ngoài để triệt tiêu tiếng ồn mà vẫn duy trì áp lực gió tươi mát đến từng ngóc ngách công trình.

Thông số kỹ thuật dàn lạnh Daikin FXMQ50PAVE chi tiết

Bảng dữ liệu kỹ thuật tiêu chuẩn của dàn lạnh Daikin FXMQ50PAVE được đối chiếu trực tiếp từ tài liệu kỹ thuật Daikin VRV Engineering Data Book, cung cấp đầy đủ thông số định lượng cho công tác tính toán tải nhiệt và khí động học hệ thống HVAC:

Đặc điểm thiết kế và ưu thế kỹ thuật nổi bật của dàn lạnh Daikin FXMQ50PAVE

Được thiết kế để giải quyết trọn vẹn bài toán làm mát cho các không gian có mặt bằng trải dài hoặc chia thành nhiều phòng nhỏ, dàn lạnh Daikin FXMQ50PAVE sở hữu 5 ưu điểm công nghệ cốt lõi được giới chuyên gia MEP đánh giá rất cao:

1. Cột áp áp suất tĩnh ngoài ESP rộng từ 30 đến 100 Pa – Dẫn gió đa nhánh xa tới 15m

Ưu thế vượt trội nhất của model FXMQ50PAVE là dải áp suất tĩnh ngoài ESP tiêu chuẩn 100 Pa và có thể tinh chỉnh linh hoạt từ 30 lên đến 100 Pa (thậm chí mở rộng tới 200 Pa qua cài đặt trường). Cột áp mạnh mẽ này cho phép kết nối hệ thống ống gió tôn mạ kẽm chia thành 2 đến 4 nhánh ống gió mềm dài từ 8 đến 15 mét, dẫn khí qua các miệng gió slot tuyến tính dài hoặc miệng gió khuếch tán 4 hướng. Dù mạng lưới ống gió phải luồn lách qua nhiều dầm bê tông phức tạp, áp lực gió tại các miệng thổi vẫn được duy trì đồng đều và mạnh mẽ.

2. Chức năng tự động cân chỉnh lưu lượng gió (Automatic Airflow Adjustment)

Trong quá trình chạy thử nghiệm thu (commissioning), tính năng Automatic Airflow Adjustment độc quyền của Daikin giúp động cơ quạt DC biến tần tự động nhận diện trở lực thực tế của toàn bộ mạng lưới đường ống gió và phin lọc. Bộ vi xử lý sẽ tự động điều chỉnh tốc độ vòng quay của quạt để đảm bảo lưu lượng gió thực tế đạt đúng mức danh định 18.0 m³/phút (1.080 m³/h). Công nghệ này giúp tiết kiệm hơn 45% thời gian đo đạc cân chỉnh thủ công trên công trường và triệt tiêu nguy cơ quạt chạy quá tải gây rít gió ồn ào.

3. Cụm bơm nước xả ngưng tích hợp sẵn với cột áp nâng 850 mm từ mặt đáy máy

Thiết bị được trang bị sẵn cụm bơm xả cơ điện tử chất lượng cao với cột áp đẩy nước ngưng lên cao tối đa 850 mm tính từ mặt đáy dàn lạnh. Cải tiến này giúp kỹ sư thi công dễ dàng thiết lập độ dốc tự nhiên tiêu chuẩn 1/100 cho tuyến ống thoát nước uPVC VP25 khi gom về hộp gen kỹ thuật của tòa nhà, khắc phục triệt để tình trạng vướng dầm sàn trần bê tông. Đi kèm cụm bơm là cảm biến phao ngắt điện tử tự động ngắt máy và hiển thị mã lỗi cảnh báo nếu máng gom nước có nguy cơ tràn, bảo vệ tuyệt đối hệ trần thạch cao và nội thất gỗ đắt tiền.

4. Động cơ quạt DC biến tần Inverter êm ái và siêu tiết kiệm điện năng

Trang bị động cơ quạt DC biến tần thế hệ mới giúp model FXMQ50PAVE tiêu thụ điện năng cực thấp, chỉ 130 W ở chế độ làm mát tối đa. Thiết bị hỗ trợ điều khiển 3 cấp tốc độ gió (Cao / Trung bình / Thấp) với ngưỡng âm học ở chế độ thấp chỉ 37 dB(A). Khi kết hợp cùng giải pháp đặt máy ngoài trần hành lang và bố trí hộp tiêu âm Plenum bọc cao su lưu hóa, tiếng ồn tại khu vực phòng ngủ Master hay phòng họp gần như hoàn toàn biến mất, mang lại sự tĩnh lặng tuyệt đối cho gia chủ.

Phạm vi ứng dụng và diện tích làm mát tiêu chuẩn của FXMQ50PAVE

Với công suất lạnh danh định 5.6 kW (19.100 Btu/h – ~2.0 – 2.2 HP), dàn lạnh Daikin FXMQ50PAVE được các chuyên gia HVAC ứng dụng phổ biến cho nhiều loại hình không gian từ 25 đến 35 m² nhờ khả năng cấp gió phân nhánh linh hoạt:

So sánh chuyên sâu: Dàn lạnh FXMQ50PAVE và Dàn lạnh siêu mỏng FXDQ50NDVE

Cùng sở hữu công suất làm lạnh danh định 5.6 kW (19.100 Btu/h), hai model dàn lạnh Daikin FXMQ50PAVE và dàn lạnh giấu trần siêu mỏng FXDQ50NDVE đại diện cho hai triết lý thiết kế cơ điện phục vụ những mục đích không gian khác biệt:

Hướng dẫn thi công lắp đặt và lưu ý kỹ thuật đối với FXMQ50PAVE

Để thiết bị vận hành êm ái, đạt hiệu suất giải nhiệt tối đa và kéo dài tuổi thọ vận hành, quy trình thi công lắp đặt điều hòa Daikin cần tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật cơ điện sau:

1. Cấu hình cấp áp suất tĩnh ESP trực tiếp trên điều khiển BRC1E63 / BRC1H63

Dàn lạnh FXMQ50PAVE cho phép cài đặt trường (Field Setting) vô cùng trực quan thông qua màn hình điều khiển có dây thông minh BRC1E63 hoặc BRC1H63 (Madoka). Kỹ sư lắp đặt có thể lựa chọn 14 cấp áp suất tĩnh (từ 30 đến 100 Pa, hoặc kích hoạt chế độ mở rộng lên 200 Pa) tương ứng với tổng trở lực thực tế của đường ống gió, phin lọc và cửa gió. Việc cấu hình chuẩn xác giúp quạt DC hoạt động tại đúng điểm công tác lý tưởng, tránh trường hợp áp suất quá cao gây tiếng rít khí khó chịu hoặc quá thấp khiến gió lạnh không tới được miệng thổi xa.

2. Quy cách kết nối đường ống thoát nước xả ngưng uPVC VP25

Model FXMQ50PAVE sử dụng cổng kết nối ống nước xả ngưng tiêu chuẩn VP25 (đường kính ngoài Ø32 mm, trong Ø25 mm). Cụm bơm nước ngưng tích hợp sẵn hỗ trợ đẩy nước thẳng đứng lên tối đa 850 mm tính từ đáy dàn lạnh. Tuy nhiên, sau đoạn nâng thẳng đứng, tuyến ống thoát ngang gom về trục đứng kỹ thuật bắt buộc phải duy trì độ dốc xuôi dòng tối thiểu 1/100 (tức hạ thấp 10 mm trên mỗi mét chiều dài). Toàn bộ tuyến ống thoát phải được bọc cách nhiệt bảo ôn PE foam hoặc xốp cao su lưu hóa dày tối thiểu 10 mm để ngăn chặn hiện tượng đọng sương làm ố vàng trần thạch cao.

3. Chế tạo hộp Plenum chia gió tiêu âm và bố trí cửa thăm trần kỹ thuật

Với lưu lượng gió lên tới 18.0 m³/phút (1.080 m³/h), SISCOM đặc biệt lưu ý các đơn vị thi công cần chế tạo hộp gom gió cấp và hồi (Plenum Box) bằng tôn mạ kẽm dán lớp cách âm cao su lưu hóa mặt trong dày 15–20 mm để triệt tiêu tiếng gió luân chuyển. Đồng thời, trên hệ trần thạch cao bắt buộc phải trổ một cửa thăm kỹ thuật (Access Door) kích thước tối thiểu 450 x 450 mm ngay dưới vị trí bo mạch điều khiển và van tiết lưu điện tử, tạo điều kiện thuận lợi cho công tác vệ sinh lưới lọc bụi định kỳ và bảo dưỡng máy sau này.

Câu hỏi thường gặp về dàn lạnh Daikin FXMQ50PAVE

Tư vấn giải pháp và nhận báo giá dàn lạnh Daikin FXMQ50PAVE chính hãng

Đầu tư dàn lạnh Daikin FXMQ50PAVE là sự lựa chọn hoàn hảo cho các công trình đòi hỏi công suất làm lạnh mạnh mẽ, độ phủ gió rộng qua mạng lưới ống gió phân nhánh và độ bền vượt trội theo tiêu chuẩn Daikin Nhật Bản. Quý chủ đầu tư, kiến trúc sư và nhà thầu cơ điện có nhu cầu nhận bảng báo giá dự toán chiết khấu cao hoặc hỗ trợ kỹ thuật HVAC chuyên sâu, xin vui lòng liên hệ ngay với SISCOM:
