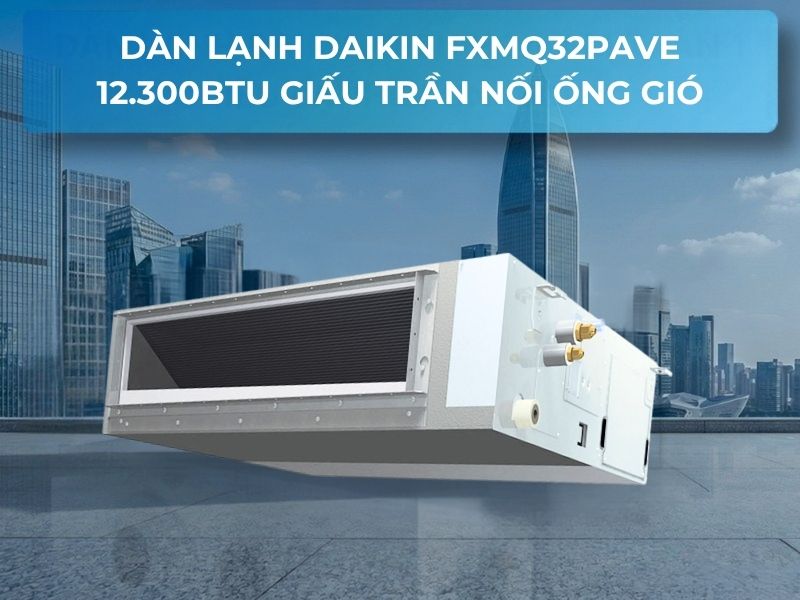

Dàn Lạnh Daikin FXMQ32PAVE 12.300BTU Nối Ống Gió

Dàn lạnh Daikin FXMQ32PAVE là thiết bị điều hòa không khí dạng giấu trần nối ống gió áp suất tĩnh trung bình (Middle Static Pressure Concealed Duct) thuộc hệ thống VRV Daikin danh tiếng, đạt công suất làm lạnh danh định 3.6 kW (tương đương 12.300 Btu/h – ~1.5 HP) và công suất sưởi ấm 4.0 kW (13.600 Btu/h).

Nhờ trang bị động cơ quạt DC biến tần Inverter với dải áp suất tĩnh ngoài ESP linh hoạt từ 30 đến 100 Pa (tiêu chuẩn 50 Pa), thiết bị cho phép kỹ sư cơ điện dễ dàng kết nối hệ thống đường ống gió dẫn khí đi xa qua nhiều nhánh rẽ và cửa gió phức tạp, mang lại giải pháp làm mát đồng đều, tĩnh lặng ở ngưỡng 31 dB(A) cho phòng ngủ Master biệt thự, phòng làm việc cao cấp và phòng khách căn hộ diện tích từ 15 đến 22 m².



Về mặt tích hợp hệ thống cơ điện, model kết nối đồng bộ hoàn toàn với các tổ hợp dàn nóng thuộc hệ thống điều hòa VRV Daikin thế hệ VRV IV, VRV IV-S, VRV X và VRV H. Khác biệt với dòng dàn lạnh thân siêu mỏng Slim Duct chỉ phù hợp ống gió ngắn, dàn lạnh áp suất tĩnh trung bình Daikin FXMQ32PAVE giải quyết triệt để vấn đề sụt áp khí động học khi phân phối gió qua hệ thống ống gió mềm, ống gió tôn mạ kẽm hay cửa gió khe hẹp Linear Slot. Rút gọn bằng AI

Thông số kỹ thuật dàn lạnh Daikin FXMQ32PAVE chi tiết

Bảng số liệu kỹ thuật tiêu chuẩn của dàn lạnh Daikin FXMQ32PAVE được đối soát chuẩn xác theo tài liệu kỹ thuật Daikin VRV Engineering Data Book, cung cấp cơ sở dữ liệu chính xác cho kỹ sư thiết kế cơ điện MEP:

Đặc điểm thiết kế và ưu thế kỹ thuật nổi bật của dàn lạnh Daikin FXMQ32PAVE

Đạt công suất 12.300 Btu/h (~1.5 HP), model Daikin FXMQ32PAVE là một trong những dàn lạnh nối ống gió áp suất tĩnh trung bình được ưa chuộng hàng đầu cho các công trình cao cấp nhờ loạt ưu thế kỹ thuật vượt trội:

1. Cột áp áp suất tĩnh ngoài ESP từ 30 đến 100 Pa – Đưa gió đi xa và phân phối linh hoạt

Khác với dòng mỏng Slim Duct chỉ chịu được trở lực gió dưới 30 Pa, model FXMQ32PAVE sở hữu dải áp suất tĩnh ngoài từ 30 đến 100 Pa (tiêu chuẩn xuất xưởng 50 Pa). Cột áp mạnh mẽ này cho phép quạt gió dễ dàng vượt qua trở lực của các tuyến ống gió tôn dài từ 5 đến 8 mét, hộp tiêu âm, phin lọc phụ trợ và các cửa gió khe hẹp Linear Slot, đảm bảo lưu lượng gió lạnh được phân phối đồng đều tới mọi vị trí trong phòng mà không bị sụt áp.

2. Chức năng tự động điều chỉnh lưu lượng gió (Automatic Airflow Adjustment)

Được tích hợp bộ cảm biến thông minh kết hợp động cơ quạt DC biến tần vô cấp, dàn lạnh FXMQ32PAVE sở hữu chức năng tự động nhận diện trở lực thực tế của toàn bộ mạng lưới đường ống gió trong quá trình chạy thử nghiệm thu (commissioning). Bo mạch điều khiển thông minh sẽ tự động hiệu chỉnh tốc độ quạt để duy trì lưu lượng khí danh định đạt 9.5 m³/phút theo đúng bản vẽ thiết kế, giúp kỹ sư cơ điện tiết kiệm đến 40% thời gian cân chỉnh miệng gió thủ công tại công trường.

3. Cụm bơm nước xả cơ điện tử tích hợp sẵn nâng cao tới 850 mm từ mặt đáy máy

Thiết bị được Daikin tích hợp sẵn cụm bơm nước xả nước ngưng cơ điện tử tiêu chuẩn với khả năng nâng cao đến 850 mm tính từ mặt đáy dàn lạnh. Kỹ thuật viên có thể dễ dàng nâng tuyến ống nước xả uPVC Ø34 (VP25) lên sát trần bê tông để vượt chướng ngại vật dầm đà kiến trúc trước khi gom dốc về trục thoát nước đứng. Cảm biến phao điện tử tích hợp có cơ chế ngắt mạch an toàn khẩn cấp khi máng ngưng đầy nước, đảm bảo an tâm tuyệt đối cho kết cấu trần thạch cao nội thất cao cấp.

4. Vận hành tĩnh lặng ở ngưỡng 31 dB(A) – Lý tưởng cho phòng ngủ Master và phòng làm việc

Mặc dù sở hữu công suất quạt áp suất tĩnh cao, việc tối ưu hóa biên dạng cánh quạt khí động học và khoang cách âm tiêu chuẩn giúp độ ồn vận hành ở chế độ thấp chỉ còn 31 dB(A). Mức âm thanh êm dịu tương đương tiếng thì thầm trong thư viện, mang đến giấc ngủ sâu trọn vẹn và không gian làm việc tập trung cao độ cho gia chủ.

Phạm vi ứng dụng và diện tích làm mát tiêu chuẩn của FXMQ32PAVE

Với công suất 12.300 Btu/h (3.6 kW – ~1.5 HP), model Daikin FXMQ32PAVE là lựa chọn tối ưu cho các không gian phòng có diện tích từ trung bình đến lớn nhưng đòi hỏi tính thẩm mỹ kiến trúc giấu trần sang trọng:

So sánh chuyên sâu: Dàn lạnh FXMQ32PAVE và Dàn lạnh siêu mỏng FXDQ32PDVE

Cùng đạt công suất làm lạnh 3.6 kW (12.300 Btu/h), hai model này được Daikin phát triển cho hai phân khúc kiến trúc và kết cấu trần khác biệt:

Hướng dẫn thi công lắp đặt và lưu ý kỹ thuật đối với FXMQ32PAVE

Để hệ thống điều hòa vận hành đạt hiệu suất tối ưu và độ bền bỉ cao nhất, đội ngũ kỹ sư cơ điện SISCOM khuyến cáo thực hiện các tiêu chuẩn MEP sau:

1. Cài đặt áp suất tĩnh ngoài ESP qua điều khiển từ xa có dây

FXMQ32PAVE cho phép kỹ sư cài đặt áp suất tĩnh linh hoạt (từ 30 đến 100 Pa) trực tiếp qua điều khiển BRC1E63 hoặc BRC1H63 bằng tính năng “Field Setting”. Kỹ sư cần tính toán chính xác tổng trở lực của đường ống gió, côn chuyển, phin lọc và cửa gió thực tế để thiết lập cấp ESP phù hợp, giúp quạt chạy đúng điểm hiệu suất, tránh dư thừa gió gây tiếng ồn khí động học.

2. Quy cách đường ống nước xả uPVC đường kính lớn VP25

Dòng máy FXMQ32PAVE sử dụng ống thoát nước ngưng cỡ lớn VP25 (đường kính ngoài Ø32 mm, đường kính trong Ø25 mm). Cụm bơm nước ngưng tích hợp sẵn hỗ trợ độ nâng tối đa lên đến 850 mm tính từ mặt đáy dàn lạnh. Sau đoạn nâng đứng sát thân máy, toàn bộ đường ống phải duy trì độ dốc tối thiểu 1/100 về phía trục kỹ thuật và bọc bảo ôn PE dày 10mm để chống đọng sương trần.

3. Bố trí hộp tiêu âm và cửa thăm trần kỹ thuật (Access Door)

Khi máy vận hành ở cột áp cao (trên 70 Pa), nên lắp đặt thêm lớp tiêu âm bên trong hộp chụp miệng gió cấp/hồi (Plenum Box) bằng bông thủy tinh dán bạc hoặc cao su non dày 15mm. Bên cạnh đó, trần thạch cao bắt buộc bố trí một cửa thăm kích thước tối thiểu 450 x 450 mm ngay dưới khu vực hộp đấu dây điện và rắc co van gas để phục vụ bảo dưỡng định kỳ và vệ sinh phin lọc.

Câu hỏi thường gặp về dàn lạnh Daikin FXMQ32PAVE

Tư vấn giải pháp và nhận báo giá dàn lạnh Daikin FXMQ32PAVE chính hãng

Đầu tư dàn lạnh Daikin FXMQ32PAVE mang đến cho công trình của bạn sự kết hợp hoàn hảo giữa công suất làm mát 12.300 Btu/h mạnh mẽ, khả năng nối ống gió dài linh hoạt và độ tĩnh lặng vượt bậc chuẩn Nhật Bản. Quý chủ đầu tư, kiến trúc sư và nhà thầu cơ điện có nhu cầu nhận bảng báo giá dự toán chiết khấu cao hoặc hỗ trợ kỹ thuật HVAC chuyên sâu, xin vui lòng liên hệ ngay với SISCOM:
