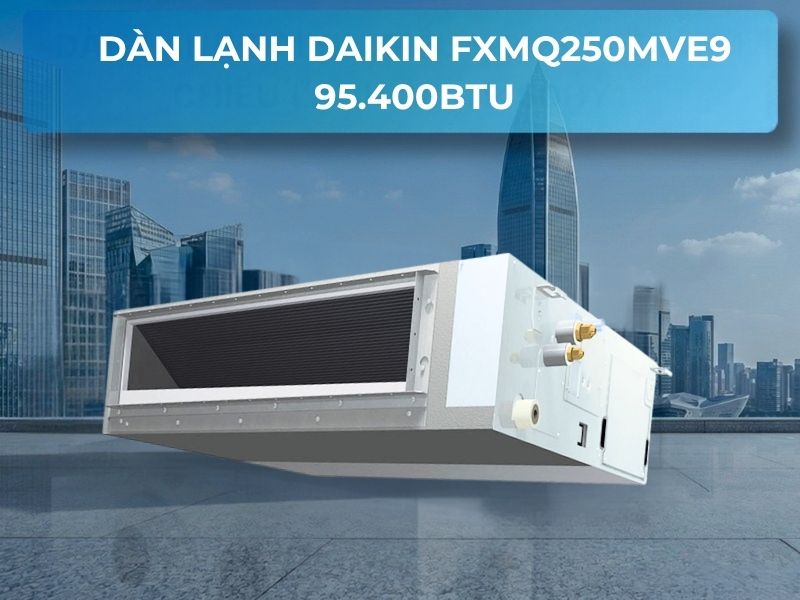

Dàn Lạnh Daikin FXMQ250MVE9 95.400BTU Nối Ống Gió

Dàn lạnh Daikin FXMQ250MVE9 là thiết bị điều hòa không khí dạng giấu trần nối ống gió áp suất tĩnh cao (High Static Pressure Concealed Duct) sở hữu công suất và lưu lượng gió lớn nhất trong toàn bộ hệ thống dàn lạnh VRV Daikin thương mại và công nghiệp, cung cấp công suất làm lạnh danh định 28.0 kW (tương đương 95.400 Btu/h – ~10.0 HP) và công suất sưởi ấm 31.5 kW (107.500 Btu/h).

Về khả năng kết nối cơ điện tổng thể, thiết bị liên kết đồng bộ 100% với các tổ hợp dàn nóng trong hệ thống điều hòa VRV Daikin thế hệ VRV IV, VRV X và VRV H mới nhất. Nhờ cột áp tĩnh ngoài đạt tới 270 Pa, kỹ sư cơ điện MEP hoàn toàn tự do bố trí thân máy tập trung tại phòng máy kỹ thuật biệt lập cách xa khu vực sử dụng để triệt tiêu độ ồn, sau đó dẫn luồng khí qua tuyến ống gió chính dài tới 50–60 mét mà vẫn bảo toàn lưu lượng và áp suất gió tại từng miệng cấp.

Sở hữu dải cột áp áp suất tĩnh ngoài ESP kỷ lục từ 191 đến 270 Pa kết hợp lưu lượng gió công nghiệp đạt tới 72.0 m³/phút (4.320 m³/h – 2.542 CFM), thiết bị là giải pháp kỹ thuật tối ưu để kết nối mạng lưới ống gió quy mô lớn chia từ 10 đến 20 miệng gió thổi xa, đáp ứng hoàn hảo yêu cầu kiểm soát vi khí hậu cho nhà xưởng sản xuất, đại hội trường, trung tâm hội nghị triển lãm và đại sảnh tiệc cưới diện tích từ 130 đến 180 m².

Thông số kỹ thuật dàn lạnh Daikin FXMQ250MVE9 chi tiết

Bảng dữ liệu kỹ thuật tiêu chuẩn của dàn lạnh Daikin FXMQ250MVE9 được đối chiếu trực tiếp từ tài liệu kỹ thuật Daikin VRV Engineering Data Book, cung cấp thông số chuẩn xác cho công tác tính toán tải nhiệt và khí động học hệ thống HVAC:

Đặc điểm thiết kế và ưu thế kỹ thuật nổi bật của dàn lạnh Daikin FXMQ250MVE9

Đóng vai trò là “trái tim làm mát” cho các công trình siêu quy mô, dàn lạnh Daikin FXMQ250MVE9 sở hữu 5 ưu thế kỹ thuật vượt trội được các tổng thầu cơ điện và chuyên gia HVAC tin tưởng lựa chọn:

1. Cột áp áp suất tĩnh ngoài ESP kỷ lục 191 – 270 Pa – Đẩy luồng gió xa tới 60 mét

Điểm nhấn công nghệ ấn tượng nhất của FXMQ250MVE9 là dải áp suất tĩnh ngoài ESP cực đại đạt tới 270 Pa (tiêu chuẩn 191 Pa). Cột áp phi thường này cho phép kỹ sư MEP tự tin thiết kế mạng lưới ống gió chính bằng tôn tráng kẽm phân nhánh kéo dài từ 50 đến 60 mét, vượt qua các đoạn dầm bê tông cốt thép, van chặn lửa FD, van VAV điều tiết lưu lượng và hệ thống phin lọc bụi hiệu suất cao mà không hề bị tiêu hao áp lực gió. Luồng khí mát lạnh được cấp đều đặn đến từng cửa gió xa nhất của nhà xưởng hoặc đại sảnh triển lãm.

2. Lưu lượng gió khổng lồ 72.0 m³/phút (4.320 m³/h) – Tốc độ làm mát diện rộng thần tốc

Được trang bị cụm quạt ly tâm công nghiệp kép công suất lớn, FXMQ250MVE9 cung cấp lưu lượng gió cực đại lên tới 72.0 m³/phút (tương đương 4.320 m³/h hay 2.542 CFM). Năng lực lưu chuyển không khí cực mạnh này giúp hoàn lưu và làm mát toàn bộ khối thể tích không khí trong không gian rộng từ 130 đến 180 m² chỉ trong vòng 3 đến 5 phút khởi động. Năng lực giải nhiệt nhanh chóng dập tắt phụ tải nhiệt phát sinh từ hàng trăm người tham gia sự kiện và hệ thống thiết bị máy móc tỏa nhiệt liên tục.

3. Tự do bố trí thân máy tại phòng kỹ thuật riêng biệt – Cách ly hoàn toàn tiếng ồn

Nhờ dải cột áp lên tới 270 Pa, đơn vị thiết kế không bắt buộc phải treo máy trực tiếp trên trần khu vực làm việc mà có thể bố trí thân máy tập trung tại phòng kỹ thuật cơ điện riêng biệt, hành lang phụ hoặc khu vực phụ trợ. Tuyến ống gió bọc vật liệu tiêu âm sẽ dẫn luồng khí cấp vào phòng, giúp không gian hội nghị, triển lãm hoặc showroom hoàn toàn yên tĩnh, bảo toàn tiêu chuẩn tiện nghi âm học khắt khe nhất mà vẫn đạt công suất làm lạnh tối đa 28.0 kW.

4. Khung vỏ thép mạ kẽm công nghiệp chịu tải cao và bền bỉ vận hành 24/7

FXMQ250MVE9 có trọng lượng thân máy 137 kg với khung vỏ chế tạo từ thép mạ kẽm cường độ cao, được gia cố chắc chắn để triệt tiêu rung chấn trong quá trình quạt ly tâm vận hành ở dải áp suất cao. Toàn bộ bề mặt bên trong khoang máy được lót lớp vật liệu cách âm cách nhiệt chuyên dụng chống cháy, ngăn ngừa hiện tượng thất thoát nhiệt lượng và đọng sương bề mặt, đảm bảo thiết bị hoạt động ổn định và liên tục 24/7 trong môi trường công nghiệp khắc nghiệt.

5. Đa dạng phương án thoát nước ngưng – Hỗ trợ bơm nâng 700 mm hoặc thoát tự nhiên

Dàn lạnh FXMQ250MVE9 cung cấp kết nối đường ống nước xả ngưng tiêu chuẩn VP25 (đường kính trong Ø25 mm). Tùy thuộc vào cao độ trần và kết cấu công trình, nhà thầu có thể lựa chọn lắp đặt bộ phụ kiện bơm nước xả ngưng chính hãng với cột áp nâng 700 mm hoặc kết nối ống thoát nước tự nhiên có độ dốc xuôi dòng kết hợp bẫy nước P-trap chống mùi hôi, mang lại sự linh hoạt tối đa trong quá trình thi công cơ điện.

Phạm vi ứng dụng và diện tích làm mát tiêu chuẩn của FXMQ250MVE9

Với công suất lạnh danh định 28.0 kW (95.400 Btu/h – ~10.0 HP), dàn lạnh Daikin FXMQ250MVE9 là giải pháp cơ điện lý tưởng cho các không gian có diện tích rộng từ 130 đến 180 m² trong các công trình công nghiệp, thương mại và hội nghị quy mô lớn:

So sánh chuyên sâu: Dàn lạnh FXMQ250MVE9 và Dàn lạnh FXMQ200MVE9 cùng series

Cùng thuộc dòng dàn lạnh giấu trần áp suất tĩnh cao cỡ lớn của Daikin với khung kích thước 470 x 1.380 x 1.100 mm, hai model dàn lạnh Daikin FXMQ250MVE9 và dàn lạnh Daikin FXMQ200MVE9 đại diện cho hai cấp công suất định mức phục vụ nhu cầu phụ tải khác nhau:

Bên cạnh dòng máy sản xuất tại Thái Lan, Daikin còn cung cấp dòng sản phẩm dàn lạnh áp suất tĩnh cao xuất xứ Malaysia như model FXMQ200PVM giúp đa dạng hóa lựa chọn nguồn gốc và dự toán chi phí cho các gói thầu cơ điện MEP.

Hướng dẫn thi công lắp đặt và lưu ý kỹ thuật đối với FXMQ250MVE9

Với kích thước thân máy lớn 470 x 1.380 x 1.100 mm, trọng lượng 137 kg và cột áp lên tới 270 Pa, quy trình thi công lắp đặt điều hòa Daikin đòi hỏi tuân thủ nghiêm ngặt các quy chuẩn an toàn cơ điện:

1. Thiết kế hệ thống ty treo chịu lực và đệm chống rung cho thân máy 137 kg

Thân máy FXMQ250MVE9 có khối lượng tịnh 137 kg, do đó hệ thống ty treo bắt buộc phải sử dụng ty ren thép mạ kẽm đường kính tối thiểu M10 hoặc M12 gắn chắc chắn vào trần bê tông thông qua tắc kê nở đạn chuyên dụng. Tại 4 điểm treo của máy phải lắp đặt thêm đệm cao su giảm chấn hoặc lò xo chống rung chuyên dụng để triệt tiêu hoàn toàn dao động cơ học truyền vào sàn bê tông trong quá trình quạt ly tâm vận hành ở công suất tối đa.

2. Quy cách hàn ống đồng đường hơi Ø22.2 mm qua phụ kiện rời và thổi khí Nitơ

Đường ống môi chất hơi của FXMQ250MVE9 có đường kính lớn lên tới Ø22.2 mm (7/8 inch). Theo khuyến cáo nghiêm ngặt từ Daikin, kỹ thuật viên không được hàn trực tiếp ngọn lửa hàn lên thân dàn lạnh mà phải thực hiện hàn nối ống dẫn ngoài với cụm phụ kiện ống nối (Attached Piping) ở khoảng cách an toàn trước, sau đó mới dùng bu lông lục giác siết chặt mặt bích vào thân máy. Trong suốt quá trình hàn, bắt buộc phải thổi khí Nitơ áp suất nhẹ 0.02 MPa để chống muội than và sử dụng que hàn đồng bạc BCuP-2 không chứa chất trợ dung (flux) gốc Clo.

3. Thiết kế bẫy nước P-trap chống mùi hôi và độ dốc đường ống thoát nước VP25

Khi lựa chọn phương án thoát nước tự nhiên qua ống uPVC VP25, ngay tại đầu ra máng xả bắt buộc phải uốn một bẫy nước (P-trap) với chiều cao cột nước tối thiểu 50-70 mm để cân bằng với áp suất âm bên trong khoang quạt hút, ngăn không cho mùi hôi từ cống thoát ngược vào hệ thống gió cấp. Tuyến ống thoát nước ngang phải duy trì độ dốc xuôi dòng tối thiểu 1/100 và bọc cách nhiệt bảo ôn cao su lưu hóa dày 10 mm để ngăn chặn hoàn toàn hiện tượng ngưng tụ đọng sương.

Câu hỏi thường gặp về dàn lạnh Daikin FXMQ250MVE9

Tư vấn giải pháp và nhận báo giá dàn lạnh Daikin FXMQ250MVE9 chính hãng

Đầu tư dàn lạnh Daikin FXMQ250MVE9 là sự lựa chọn tối ưu cho các công trình công nghiệp và thương mại lớn đòi hỏi công suất làm lạnh cực đại 28.0 kW cùng áp suất tĩnh cao vượt trội để phân phối gió xa. Quý chủ đầu tư, kiến trúc sư và nhà thầu cơ điện có nhu cầu nhận bảng báo giá dự toán chiết khấu cao hoặc hỗ trợ kỹ thuật HVAC chuyên sâu, xin vui lòng liên hệ ngay với SISCOM:
