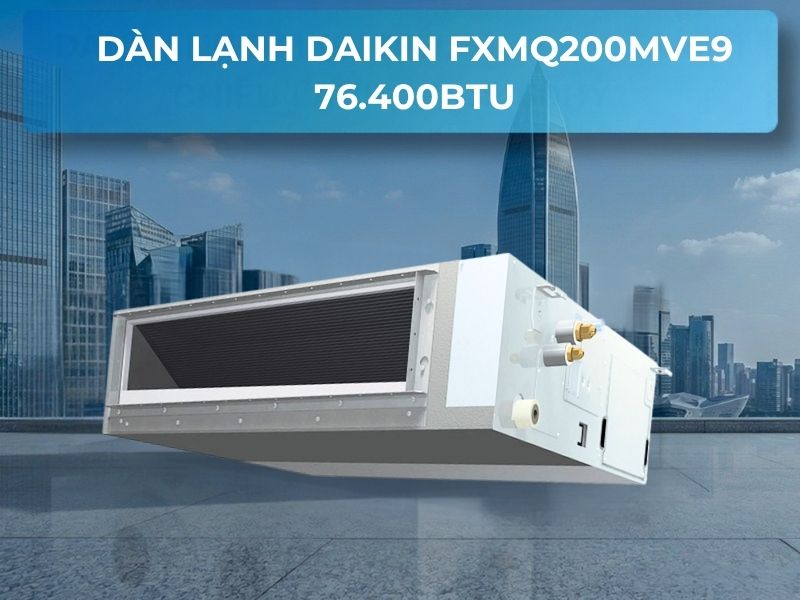

Dàn Lạnh Daikin FXMQ200MVE9 76.400BTU Nối Ống Gió

Dàn lạnh Daikin FXMQ200MVE9 là thiết bị điều hòa không khí dạng giấu trần nối ống gió áp suất tĩnh cao (High Static Pressure Concealed Duct) thuộc hệ thống VRV Daikin thương mại và công nghiệp, cung cấp công suất làm lạnh danh định 22.4 kW (tương đương 76.400 Btu/h – ~8.0 HP) và công suất sưởi ấm 25.0 kW (85.300 Btu/h).

Về khả năng kết nối cơ điện tổng thể, thiết bị liên kết đồng bộ 100% với các tổ hợp dàn nóng trong hệ thống điều hòa VRV Daikin thế hệ VRV IV, VRV X và VRV H mới nhất. Nhờ cột áp tĩnh ngoài lên tới 221 Pa, kỹ sư cơ điện MEP có thể đặt máy tại phòng kỹ thuật riêng biệt cách xa khu vực làm mát để cách ly hoàn toàn độ ồn, sau đó dẫn luồng khí qua tuyến ống gió chính dài 40 đến 50 mét mà vẫn bảo toàn lưu lượng và áp suất cấp tới từng miệng gió.

Sở hữu dải cột áp áp suất tĩnh ngoài ESP cực cao từ 132 đến 221 Pa cùng lưu lượng gió công nghiệp đạt tới 58.0 m³/phút (3.480 m³/h – 2.047 CFM), thiết bị là giải pháp kỹ thuật chuyên dụng để kết nối mạng lưới ống gió siêu dài chia từ 8 đến 16 miệng gió thổi phân tán, đáp ứng trọn vẹn yêu cầu kiểm soát vi khí hậu cho nhà xưởng sản xuất, hội trường lớn, đại sảnh triển lãm và trung tâm thương mại diện tích từ 100 đến 140 m².

Thông số kỹ thuật dàn lạnh Daikin FXMQ200MVE9 chi tiết

Bảng dữ liệu kỹ thuật tiêu chuẩn của dàn lạnh Daikin FXMQ200MVE9 được đối chiếu trực tiếp từ tài liệu kỹ thuật Daikin VRV Engineering Data Book, cung cấp thông số chuẩn xác cho công tác tính toán tải nhiệt và khí động học hệ thống HVAC:

Đặc điểm thiết kế và ưu thế kỹ thuật nổi bật của dàn lạnh Daikin FXMQ200MVE9

Được thiết kế chuyên biệt cho các không gian rộng lớn và phức tạp về mặt khí động học, dàn lạnh Daikin FXMQ200MVE9 sở hữu 5 ưu thế kỹ thuật vượt trội được các nhà thầu cơ điện công nghiệp đánh giá cao:

1. Cột áp áp suất tĩnh ngoài ESP siêu cao 132 – 221 Pa – Đẩy luồng gió xa tới 50 mét

Khác biệt hoàn toàn so với các dòng dàn lạnh dân dụng, FXMQ200MVE9 sở hữu cột áp tĩnh ngoài ESP cực đại đạt tới 221 Pa. Khả năng tạo áp lực gió mạnh mẽ này cho phép kỹ sư MEP thiết kế mạng lưới ống gió chính bằng tôn tráng kẽm kéo dài từ 40 đến 50 mét, vượt qua nhiều khúc cua gấp, van điều chỉnh lưu lượng VAV, van chặn lửa FD và các phin lọc bụi hiệu suất cao mà không lo sụt áp. Nhờ đó, luồng khí lạnh vẫn được phân phối đều đặn đến từng miệng gió khuếch tán tại các khu vực xa nhất của công trình.

2. Lưu lượng gió công nghiệp cực đại 58.0 m³/phút (3.480 m³/h) – Chu chuyển khí siêu tốc

Được trang bị cụm quạt ly tâm công nghiệp dẫn động mạnh mẽ, thiết bị đạt lưu lượng gió lên tới 58.0 m³/phút (tương đương 3.480 m³/h hay 2.047 CFM). Với năng lực chu chuyển khối khí khổng lồ này, toàn bộ thể tích không khí trong không gian từ 100 đến 140 m² được luân chuyển hoàn toàn chỉ sau vài phút vận hành. Khả năng tạo xoáy đối lưu sâu giúp nhiệt độ phòng nhanh chóng hạ xuống mức cài đặt, loại bỏ triệt để các góc chết tích tụ nhiệt lượng trong nhà xưởng hoặc hội trường đông người.

3. Tự do bố trí thân máy tại phòng kỹ thuật riêng biệt – Cách ly hoàn toàn tiếng ồn

Nhờ dải cột áp lên tới 221 Pa, đơn vị thiết kế không bắt buộc phải treo máy trực tiếp trên trần khu vực làm việc mà có thể bố trí thân máy tập trung tại phòng kỹ thuật cơ điện riêng biệt, hành lang phụ hoặc khu vực phụ trợ. Tuyến ống gió bọc vật liệu tiêu âm sẽ dẫn luồng khí cấp vào phòng, giúp không gian hội nghị, triển lãm hoặc showroom hoàn toàn yên tĩnh, bảo toàn tiêu chuẩn tiện nghi âm học khắt khe nhất mà vẫn đạt công suất làm lạnh tối đa 22.4 kW.

4. Khung vỏ thép mạ kẽm công nghiệp chịu tải cao và bền bỉ vận hành 24/7

FXMQ200MVE9 có trọng lượng thân máy 137 kg với khung vỏ chế tạo từ thép mạ kẽm cường độ cao, được gia cố chắc chắn để triệt tiêu rung chấn trong quá trình quạt ly tâm vận hành ở dải áp suất cao. Toàn bộ bề mặt bên trong khoang máy được lót lớp vật liệu cách âm cách nhiệt chuyên dụng chống cháy, ngăn ngừa hiện tượng thất thoát nhiệt lượng và đọng sương bề mặt, đảm bảo thiết bị hoạt động ổn định và liên tục 24/7 trong môi trường công nghiệp khắc nghiệt.

5. Đa dạng phương án thoát nước ngưng – Hỗ trợ bơm nâng 700 mm hoặc thoát tự nhiên

Dàn lạnh FXMQ200MVE9 cung cấp kết nối đường ống nước xả ngưng tiêu chuẩn VP25 (đường kính trong Ø25 mm). Tùy thuộc vào cao độ trần và kết cấu công trình, nhà thầu có thể lựa chọn lắp đặt bộ phụ kiện bơm nước xả ngưng chính hãng với cột áp nâng 700 mm hoặc kết nối ống thoát nước tự nhiên có độ dốc xuôi dòng kết hợp bẫy nước P-trap chống mùi hôi, mang lại sự linh hoạt tối đa trong quá trình thi công cơ điện.

Phạm vi ứng dụng và diện tích làm mát tiêu chuẩn của FXMQ200MVE9

Với công suất lạnh danh định 22.4 kW (76.400 Btu/h – ~8.0 HP), dàn lạnh Daikin FXMQ200MVE9 là giải pháp cơ điện lý tưởng cho các không gian có diện tích rộng từ 100 đến 140 m² trong các công trình công nghiệp, thương mại và hội nghị quy mô lớn:

So sánh chuyên sâu: Dàn lạnh FXMQ200MVE9 và Dàn lạnh FXMQ140PAVE

Đại diện cho hai phân khúc dàn lạnh giấu trần nối ống gió khác biệt về áp suất và quy mô công trình, model áp suất tĩnh cao dàn lạnh Daikin FXMQ200MVE9 và model áp suất tĩnh trung bình dàn lạnh Daikin FXMQ140PAVE sở hữu các thông số kỹ thuật đối sánh như sau:

Đối với các nhà xưởng quy mô lớn hơn với diện tích vượt trên 140 m² hoặc chiều cao trần nhà vượt trên 6.0 mét, nhà thầu có thể lựa chọn nâng cấp lên model FXMQ250MVE9 công suất 28.0 kW (95.400 Btu/h – ~10.0 HP) để đảm bảo năng lực làm mát tập trung mạnh mẽ nhất.

Hướng dẫn thi công lắp đặt và lưu ý kỹ thuật đối với FXMQ200MVE9

Với kích thước thân máy lớn 470 x 1.380 x 1.100 mm, trọng lượng 137 kg và cột áp lên tới 221 Pa, quy trình thi công lắp đặt điều hòa Daikin đòi hỏi tuân thủ nghiêm ngặt các quy chuẩn an toàn cơ điện:

1. Thiết kế hệ thống ty treo chịu lực và đệm chống rung cho thân máy 137 kg

Thân máy FXMQ200MVE9 có khối lượng tịnh 137 kg, do đó hệ thống ty treo bắt buộc phải sử dụng ty ren thép mạ kẽm đường kính tối thiểu M10 hoặc M12 gắn chắc chắn vào trần bê tông thông qua tắc kê nở đạn chuyên dụng. Tại 4 điểm treo của máy phải lắp đặt thêm đệm cao su giảm chấn hoặc lò xo chống rung chuyên dụng để triệt tiêu hoàn toàn dao động cơ học truyền vào sàn bê tông trong quá trình quạt ly tâm vận hành ở công suất tối đa.

2. Quy cách hàn ống đồng đường hơi Ø19.1 mm và thử áp lực Nitơ 4.15 MPa

Đường ống môi chất gas hơi của FXMQ200MVE9 có đường kính lớn Ø19.1 mm (3/4 inch) và yêu cầu kết nối hàn đồng (Braze). Trong suốt quá trình hàn, kỹ thuật viên bắt buộc phải thổi khí Nitơ áp suất nhẹ (0.02 MPa) vào trong lòng ống để ngăn chặn hiện tượng oxy hóa sinh muội than làm tắc nghẽn van tiết lưu điện tử. Sau khi hoàn thiện, toàn bộ hệ thống phải được nén thử áp suất bằng khí Nitơ khô ở mức áp lực 4.15 MPa trong 24 giờ để đảm bảo độ kín tuyệt đối trước khi tiến hành hút chân không và mở gas.

3. Thiết kế bẫy nước P-trap chống mùi hôi và độ dốc đường ống thoát nước VP25

Khi lựa chọn phương án thoát nước tự nhiên qua ống uPVC VP25, ngay tại đầu ra máng xả bắt buộc phải uốn một bẫy nước (P-trap) với chiều cao cột nước tối thiểu 50-70 mm để cân bằng với áp suất âm bên trong khoang quạt hút, ngăn không cho mùi hôi từ cống thoát ngược vào hệ thống gió cấp. Tuyến ống thoát nước ngang phải duy trì độ dốc xuôi dòng tối thiểu 1/100 và bọc cách nhiệt bảo ôn cao su lưu hóa dày 10 mm để ngăn chặn hoàn toàn hiện tượng ngưng tụ đọng sương.

Câu hỏi thường gặp về dàn lạnh Daikin FXMQ200MVE9

Tư vấn giải pháp và nhận báo giá dàn lạnh Daikin FXMQ200MVE9 chính hãng

Đầu tư dàn lạnh Daikin FXMQ200MVE9 là sự lựa chọn tối ưu cho các công trình công nghiệp và thương mại lớn đòi hỏi công suất làm lạnh mạnh mẽ 22.4 kW cùng áp suất tĩnh cao vượt trội để phân phối gió xa. Quý chủ đầu tư, kiến trúc sư và nhà thầu cơ điện có nhu cầu nhận bảng báo giá dự toán chiết khấu cao hoặc hỗ trợ kỹ thuật HVAC chuyên sâu, xin vui lòng liên hệ ngay với SISCOM:
