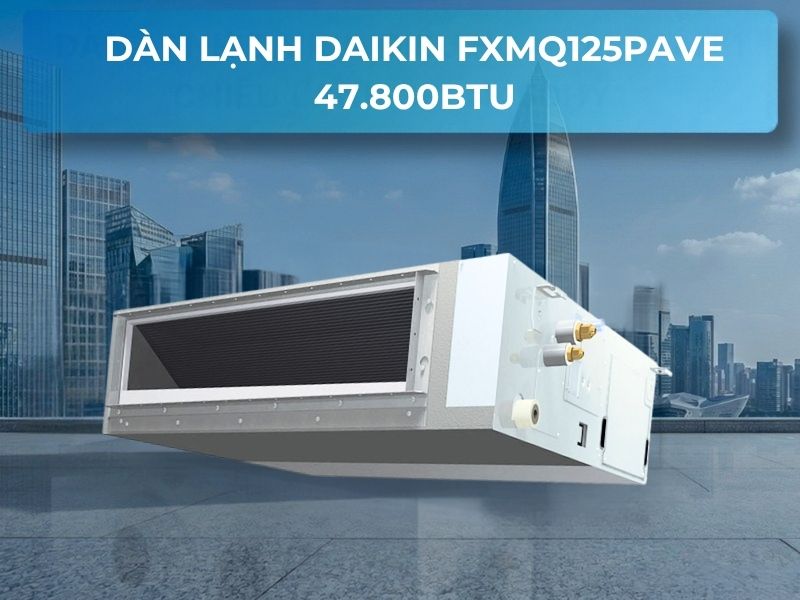

​Dàn Lạnh Daikin FXMQ125PAVE 47.800BTU Nối Ống Gió

Dàn lạnh Daikin FXMQ125PAVE là thiết bị điều hòa không khí dạng giấu trần nối ống gió áp suất tĩnh trung bình (Middle Static Pressure Concealed Duct) thuộc hệ thống VRV Daikin thương mại cao cấp, cung cấp công suất làm lạnh danh định 14.0 kW (tương đương 47.800 Btu/h – ~5.0 HP) và công suất sưởi ấm 16.0 kW (54.600 Btu/h).

Về khả năng kết nối cơ điện tổng thể, thiết bị liên kết đồng bộ 100% với các tổ hợp dàn nóng trong hệ thống điều hòa VRV Daikin thế hệ VRV IV, VRV IV-S, VRV X và VRV H mới nhất. Cột áp tĩnh trung bình mạnh mẽ cùng thân máy bề ngang 1.400 mm của model FXMQ125PAVE cho phép các đơn vị tư vấn thiết kế cơ điện tự do bố trí thân máy ngoài trần đệm hành lang hoặc khu vệ sinh phụ để triệt tiêu tiếng ồn, sau đó phân phối khí lạnh qua tuyến ống gió dài cấp vào phòng mà vẫn bảo toàn lưu lượng và áp suất gió tại từng cửa thổi.

Sở hữu dải cột áp áp suất tĩnh ngoài ESP danh định 100 Pa có thể tùy biến linh hoạt từ 50 đến 140 Pa (hoặc cài đặt mở rộng tối đa 200 Pa) cùng lưu lượng gió cực đại đạt tới 39.0 m³/phút (2.340 m³/h – 1.377 CFM), thiết bị là giải pháp kỹ thuật tối ưu để kết nối mạng lưới ống gió chia từ 6 đến 10 miệng gió thổi khuếch tán xa, đáp ứng hoàn hảo yêu cầu kiểm soát vi khí hậu cho phòng khách thông tầng biệt thự lớn, đại sảnh tiệc cưới, hội trường cơ quan và showroom thương mại diện tích từ 60 đến 85 m².

Thông số kỹ thuật dàn lạnh Daikin FXMQ125PAVE chi tiết

Bảng dữ liệu kỹ thuật tiêu chuẩn của dàn lạnh Daikin FXMQ125PAVE được đối chiếu trực tiếp từ tài liệu kỹ thuật Daikin VRV Engineering Data Book, cung cấp thông số chuẩn xác cho công tác tính toán tải nhiệt và khí động học hệ thống HVAC:

Đặc điểm thiết kế và ưu thế kỹ thuật nổi bật của dàn lạnh Daikin FXMQ125PAVE

Được thiết kế nhằm giải quyết triệt để bài toán làm mát cho các đại không gian có mật độ người đông và phụ tải nhiệt lớn, dàn lạnh Daikin FXMQ125PAVE tích hợp 5 ưu thế kỹ thuật vượt trội được các nhà thầu cơ điện và kỹ sư MEP tin dùng:

1. Cột áp áp suất tĩnh ngoài ESP rộng từ 50 đến 140 Pa – Phân phối gió đa nhánh xa tới 30m

Ưu thế vượt trội hàng đầu của FXMQ125PAVE là dải áp suất tĩnh ngoài ESP danh định 100 Pa, cho phép tùy chỉnh hiện trường từ 50 đến 140 Pa (hoặc kích hoạt mở rộng tối đa 200 Pa thông qua bộ điều khiển có dây). Cột áp tĩnh cực kỳ dồi dào này giải phóng nhà thiết kế MEP khỏi rào cản cự ly đường ống, giúp kết nối mạng lưới ống gió tôn mạ kẽm chia từ 6 đến 10 nhánh ống gió mềm kéo dài từ 20 đến 30 mét.

Dù đường ống phải đi qua nhiều dầm bê tông phức tạp hay bố trí nhiều cua cút chuyển hướng, áp lực gió tại các miệng thổi khuếch tán xa nhất vẫn duy trì ổn định, đảm bảo phân phối luồng khí tươi mát đồng đều đến từng vị trí trong phòng.

2. Lưu lượng gió cực đại 39.0 m³/phút (2.340 m³/h) – Tốc độ làm mát nhanh vượt trội

Với công suất 14.0 kW (~5.0 HP), quạt lồng sóc của FXMQ125PAVE được tối ưu hóa khí động học để sản sinh lưu lượng gió lên tới 39.0 m³/phút (tương đương 2.340 m³/h hay 1.377 CFM). Lưu lượng gió mạnh mẽ này giúp chu chuyển toàn bộ thể tích không khí trong phòng rộng 60–85 m² chỉ trong vòng vài phút. Khả năng đối lưu không khí nhanh chóng loại bỏ các vùng chết nhiệt độ (thermal pockets), mang lại cảm giác dễ chịu tức thì cho người sử dụng ngay cả trong những ngày cao điểm nắng nóng mùa hè.

3. Chức năng tự động cân chỉnh lưu lượng gió (Automatic Airflow Adjustment)



Tính năng Automatic Airflow Adjustment tiên tiến của Daikin cho phép động cơ quạt DC biến tần tự động đo đạc áp lực đối kháng thực tế của hệ thống ống gió và phin lọc bụi trong quá trình vận hành thử nghiệm (commissioning). Bo mạch vi xử lý thông minh sẽ tự động hiệu chỉnh tốc độ quay của quạt để duy trì chuẩn xác lưu lượng gió định mức 2.340 m³/h.

Cơ chế này không chỉ giúp đội ngũ kỹ sư tiết kiệm hơn 45% thời gian đo đạc cân chỉnh áp suất thủ công tại công trường, mà còn loại bỏ triệt để hiện tượng thừa áp gây rít gió ồn ào hoặc thiếu áp làm giảm khả năng trao đổi nhiệt.

4. Cụm bơm nước xả ngưng tích hợp sẵn với cột áp nâng 850 mm từ mặt đáy máy

Dàn lạnh FXMQ125PAVE được trang bị sẵn cụm bơm nước xả ngưng cơ điện tử chất lượng cao với cột áp đẩy nước lên cao tối đa 850 mm tính từ mặt đáy dàn lạnh. Tính năng này giúp giải quyết dứt điểm bài toán giao cắt với đà dầm bê tông cốt thép, tạo điều kiện thuận lợi để thiết lập độ dốc tự nhiên tiêu chuẩn 1/100 khi gom tuyến ống thoát nước uPVC VP25 về trục thoát nước chính của tòa nhà.

Hệ thống phao cảm biến ngắt an toàn gắn trong máng gom nước sẽ tự động ngắt máy và hiển thị mã lỗi A3 trên màn hình điều khiển nếu phát hiện nguy cơ dâng nước bất thường, bảo vệ tuyệt đối hệ trần thạch cao và nội thất công trình.

5. Động cơ quạt DC biến tần Inverter êm ái và tối ưu hóa năng lượng

Mặc dù cung cấp công suất làm mát cực lớn 14.0 kW (47.800 Btu/h), động cơ quạt DC biến tần của FXMQ125PAVE chỉ tiêu thụ 284 W điện năng ở chế độ làm mát cực đại, tiết kiệm hơn 35% điện năng so với thế hệ quạt AC truyền thống. Thiết bị hỗ trợ điều chỉnh 3 cấp độ gió (Cao / Trung bình / Thấp) với ngưỡng độ ồn ở cấp gió thấp chỉ 40 dB(A).

Khi kết hợp giải pháp lắp đặt thân máy tại khoang trần ngoài hành lang và sử dụng hộp tiêu âm Plenum bọc cao su lưu hóa dày 20 mm, không gian phòng chính sẽ hoàn toàn tĩnh lặng, đáp ứng hoàn hảo tiêu chuẩn âm học nghiêm ngặt của các phòng hội thảo quốc tế và biệt thự cao cấp.

Phạm vi ứng dụng và diện tích làm mát tiêu chuẩn của FXMQ125PAVE

Với công suất lạnh danh định 14.0 kW (47.800 Btu/h – ~5.0 HP), dàn lạnh Daikin FXMQ125PAVE là sự lựa chọn cơ điện lý tưởng cho các không gian có diện tích rộng từ 60 đến 85 m² trong các công trình biệt thự cao cấp, văn phòng hạng A và nhà hàng tiệc cưới:

So sánh chuyên sâu: Dàn lạnh FXMQ125PAVE và Dàn lạnh FXMQ100PAVE cùng series

Cùng chia sẻ kích thước khung máy mở rộng 300 x 1.400 x 700 mm và trọng lượng 45 kg, hai model dàn lạnh Daikin FXMQ125PAVE và dàn lạnh Daikin FXMQ100PAVE mang đến những điểm khác biệt kỹ thuật quan trọng về công suất và lưu lượng gió:

Đối với các không gian có diện tích vượt trên 85 m² hoặc trần nhà cao trên 4.5 mét, nhà thầu có thể cân nhắc nâng cấp lên model FXMQ140PAVE với công suất cực đại 16.0 kW (54.600 Btu/h) để đảm bảo mật độ làm lạnh đồng đều và ổn định.

Hướng dẫn thi công lắp đặt và lưu ý kỹ thuật đối với FXMQ125PAVE

Với lưu lượng gió cực lớn 2.340 m³/h cùng dải cột áp lên tới 140 Pa, quy trình thi công lắp đặt điều hòa Daikin đòi hỏi đội ngũ kỹ sư phải tuân thủ nghiêm ngặt các quy chuẩn cơ điện sau:

1. Cấu hình cấp áp suất tĩnh ESP trực tiếp trên điều khiển BRC1E63 / BRC1H63

Model FXMQ125PAVE hỗ trợ tính năng cài đặt hiện trường (Field Setting) vô cùng trực quan thông qua màn hình điều khiển có dây BRC1E63 hoặc BRC1H63 (Madoka). Kỹ thuật viên có thể chuyển đổi linh hoạt giữa 14 cấp áp suất tĩnh (từ 50 đến 140 Pa, hoặc kích hoạt dải mở rộng tới 200 Pa) sao cho khớp chính xác với tổng trở lực thực tế của hệ thống phin lọc bụi, van gió và chiều dài tuyến ống.

Cấu hình chuẩn xác giúp quạt DC vận hành tại điểm làm việc tối ưu nhất, ngăn chặn tình trạng dư áp gây rít gió ồn ào ở miệng thổi hoặc sụt áp làm giảm khả năng làm mát tại các vị trí xa.

2. Quy cách kết nối đường ống thoát nước xả ngưng uPVC VP25

Dàn lạnh FXMQ125PAVE sử dụng cổng kết nối ống nước xả ngưng tiêu chuẩn VP25 (đường kính ngoài Ø32 mm, đường kính trong Ø25 mm). Cụm bơm nước ngưng tích hợp sẵn hỗ trợ đẩy nước thẳng đứng lên tối đa 850 mm tính từ đáy dàn lạnh.

Tuy nhiên, sau điểm uốn đỉnh nâng, tuyến ống thoát ngang gom về hộp gen kỹ thuật bắt buộc phải duy trì độ dốc xuôi dòng tối thiểu 1/100 (tức hạ thấp 10 mm trên mỗi mét chiều dài). Toàn bộ tuyến ống thoát phải được bọc cách nhiệt bảo ôn PE foam hoặc cao su lưu hóa dày ít nhất 10 mm để ngăn ngừa hoàn toàn hiện tượng đọng sương làm ố vàng trần thạch cao.

3. Chế tạo hộp chia gió Plenum tiêu âm và bố trí cửa thăm trần kỹ thuật

Với lưu lượng gió mạnh mẽ 39.0 m³/phút (2.340 m³/h), SISCOM đặc biệt khuyến nghị các đơn vị thi công cần chế tạo hộp gom gió cấp và hồi (Plenum Box) bằng tôn tráng kẽm dán lớp cách âm cao su lưu hóa dày 20 mm hoặc bông thủy tinh tỷ trọng cao.

Ngoài ra, trên hệ trần thạch cao bắt buộc phải trổ một cửa thăm kỹ thuật (Access Door) kích thước tối thiểu 450 x 450 mm ngay phía dưới khoang chứa bo mạch và van tiết lưu điện tử, giúp quá trình vệ sinh lưới lọc bụi và bảo trì bảo dưỡng thiết bị diễn ra dễ dàng mà không làm ảnh hưởng đến thẩm mỹ kiến trúc.

Câu hỏi thường gặp về dàn lạnh Daikin FXMQ125PAVE

Tư vấn giải pháp và nhận báo giá dàn lạnh Daikin FXMQ125PAVE chính hãng

Đầu tư dàn lạnh Daikin FXMQ125PAVE là sự lựa chọn tối ưu cho các công trình đòi hỏi công suất làm lạnh mạnh mẽ 14.0 kW, độ phủ gió rộng qua mạng lưới ống gió phân nhánh và độ bền vượt trội theo tiêu chuẩn Daikin Nhật Bản. Quý chủ đầu tư, kiến trúc sư và nhà thầu cơ điện có nhu cầu nhận bảng báo giá dự toán chiết khấu cao hoặc hỗ trợ kỹ thuật HVAC chuyên sâu, xin vui lòng liên hệ ngay với SISCOM:
