Dàn Lạnh Daikin FXDQ63NDVE 24.200BTU Nối Ống Gió

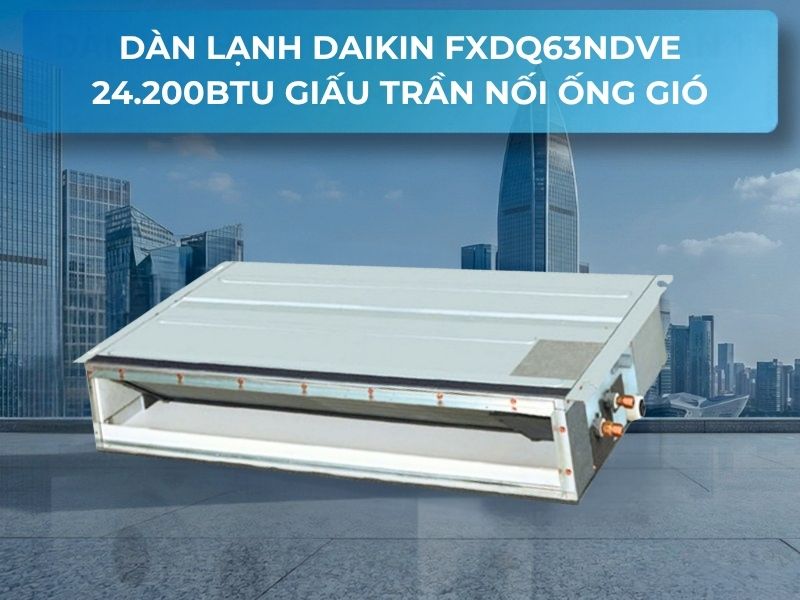

Dàn lạnh Daikin FXDQ63NDVE là thiết bị xử lý không khí dạng giấu trần nối ống gió thân mỏng (Slim Concealed Duct Type) đạt công suất làm lạnh lớn nhất trong phân khúc Slim Series của Daikin VRV với công suất danh định 7.1 kW (tương đương 24.200 Btu/h – ~2.5 – 2.8 HP) và công suất sưởi ấm 8.0 kW (27.300 Btu/h).

Sở hữu chiều cao thân máy siêu mỏng chỉ 200 mm cùng bề rộng mở rộng 1.100 mm và cụm bơm nước xả cơ điện tử tích hợp sẵn cột áp nâng 750 mm, model giải quyết triệt để bài toán làm mát công suất lớn cho trần thạch cao hạ thấp, đáp ứng hoàn hảo cho phòng khách biệt thự lớn, đại sảnh căn hộ penthouse / duplex, phòng họp hội nghị và nhà hàng cao cấp từ 30 đến 45 m².

Trong giải pháp kỹ thuật cơ điện MEP, model kết nối đồng bộ hoàn toàn với các tổ hợp dàn nóng thuộc hệ thống điều hòa VRV Daikin các thế hệ VRV IV, VRV IV-S, VRV X và VRV H. Sử dụng động cơ quạt DC biến tần Inverter êm ái ở mức 31 dB(A) cùng dải áp suất tĩnh ngoài tùy biến, thiết bị vừa mang lại thẩm mỹ kiến trúc giấu kín đẳng cấp vừa tiết kiệm điện năng vận hành vượt trội. Công ty Cổ phần Thương mại Kỹ thuật SISCOM hiện là tổng đại lý phân phối chính hãng kèm hồ sơ chứng chỉ CO/CQ và dịch vụ kỹ thuật dự toán trọn gói toàn quốc.

Thông số kỹ thuật dàn lạnh Daikin FXDQ63NDVE chi tiết

Bảng số liệu kỹ thuật tiêu chuẩn của dàn lạnh Daikin FXDQ63NDVE được trích xuất từ tài liệu Daikin VRV Engineering Data Book, cung cấp đầy đủ thông số cho kỹ sư thiết kế hệ thống HVAC:

Đặc điểm thiết kế và ưu thế kỹ thuật nổi bật của dàn lạnh Daikin FXDQ63NDVE

Đóng vai trò là model có công suất làm mát mạnh mẽ nhất (24.200 Btu/h) trong phân khúc dàn lạnh giấu trần siêu mỏng, Daikin FXDQ63NDVE dung hòa xuất sắc giữa áp lực trần thạch cao hạ thấp và yêu cầu lưu lượng gió cao cho các không gian rộng:

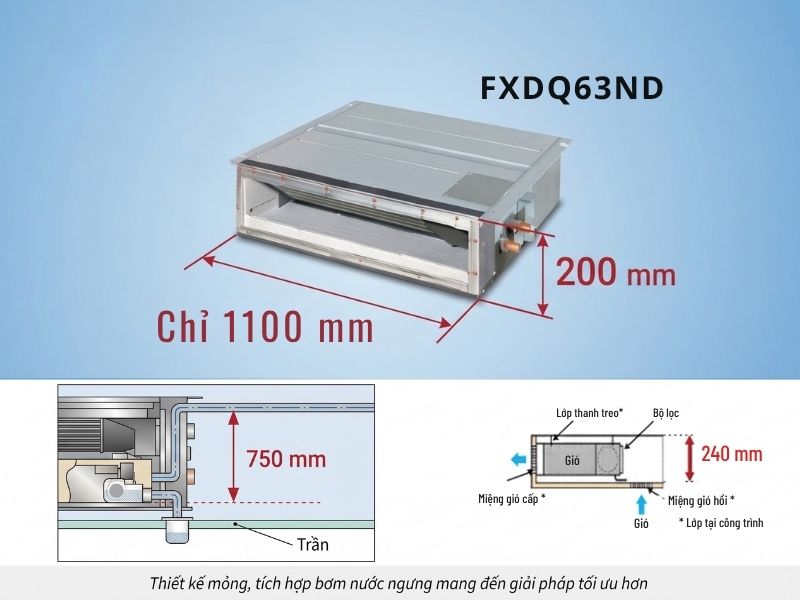

1. Công suất lớn 24.200 Btu/h trong thân máy siêu mỏng chỉ 200 mm

Thông thường, các dàn lạnh công suất từ 24.000 Btu/h trở lên (như dòng FXMQ áp suất trung bình) có chiều cao thân máy từ 300 mm, đòi hỏi trần hạ tối thiểu 350 – 400 mm. Tuy nhiên, FXDQ63NDVE tạo nên bước đột phá lớn khi đạt công suất 7.1 kW mà vẫn duy trì chiều cao vỏ máy chỉ đúng 200 mm nhờ mở rộng chiều ngang lên 1.100 mm. Giải pháp này giúp các công trình trần giật cấp hẹp (240 – 260 mm) có thể bố trí máy lạnh công suất lớn mà không phải can thiệp phá vỡ bố cục kiến trúc tổng thể.

2. Bơm xả nước ngưng tích hợp sẵn cột áp nâng 750 mm – Khắc phục triệt để vật cản dầm trần

Model FXDQ63NDVE được Daikin trang bị tiêu chuẩn bơm xả nước ngưng cơ điện tử cột áp nâng cao 750 mm (tính từ đáy máy). Với những không gian phòng khách lớn có khoảng cách từ máy đến hộp gen thoát nước khá xa, kỹ thuật viên hoàn toàn chủ động nâng ống xả uPVC lên sát sàn bê tông, vượt qua các đà dầm ngang trước khi tạo độ dốc chảy về trục đứng. Cảm biến phao điện tử tích hợp sẽ tự ngắt máy khi có dấu hiệu ứ đọng, bảo vệ an toàn 100% cho trần thạch cao và phào chỉ trang trí sang trọng.

3. Lưu lượng gió vượt trội 16.5 m³/phút, vận hành êm ái tiệm cận 31 dB(A)

Với cụm quạt ly tâm kép điều khiển bằng động cơ DC biến tần vô cấp, dàn lạnh cung cấp lưu lượng gió mạnh mẽ lên đến 16.5 m³/phút (582 CFM), đưa hơi lạnh nhanh chóng lan tỏa khắp không gian phòng chỉ sau vài phút khởi động. Mặc dù công suất lớn, độ ồn của máy ở dải tốc độ gió thấp chỉ là 31 dB(A) – tương đương mức âm thanh thì thầm trong thư viện, mang đến trải nghiệm nghỉ ngơi tiện nghi và thư thái tuyệt đối.

4. Áp suất tĩnh ngoài ESP linh hoạt, cấp gió đa điểm qua 3 – 4 cửa gió

Áp suất tĩnh ngoài tiêu chuẩn 10 Pa có thể nâng lên mức 30 Pa thông qua việc cài đặt chuyển mạch trên bo mạch điều khiển. Với bề rộng mặt máy 1.100 mm và áp suất 30 Pa, thiết bị dễ dàng kết nối hộp chia gió (plenum box) dẫn khí đến 3 hoặc 4 cửa gió nan dài (Linear Grille) hoặc cửa gió khe hẹp (Slot Diffuser) phân bổ đều theo chiều dài phòng khách hoặc phòng họp lớn, tạo nhiệt độ đồng đều không góc chết.

Không gian ứng dụng và diện tích làm mát tiêu chuẩn của FXDQ63NDVE

Với công suất lạnh danh định 24.200 Btu/h (7.1 kW – ~2.5 – 2.8 HP), dàn lạnh Daikin FXDQ63NDVE đáp ứng định mức tải lạnh từ 600 đến 800 Btu/h trên mỗi mét vuông cho các không gian có diện tích rộng và yêu cầu thẩm mỹ khắt khe:

So sánh chuyên sâu: Dàn lạnh mỏng FXDQ63NDVE và Dàn lạnh trung bình FXMQ63PAVE

Cùng đạt công suất làm lạnh 7.1 kW (24.200 Btu/h), kỹ sư thiết kế thường cân nhắc giữa hai dòng máy giấu trần nối ống gió Daikin để phù hợp nhất với mặt bằng kiến trúc:

Lưu ý kỹ thuật cơ điện (MEP) khi thi công dàn lạnh Daikin FXDQ63NDVE

Do công suất lớn 7.1 kW cùng kích thước bề ngang 1.100 mm, đội ngũ kỹ thuật thi công cơ điện SISCOM khuyến nghị cần đặc biệt chú trọng các quy chuẩn lắp đặt sau:

1. Kích thước đường ống môi chất lạnh cỡ lớn (Ø9.5 mm / Ø15.9 mm)

Khác với các model từ 50 trở xuống dùng ống lỏng Ø6.4 mm và hơi Ø12.7 mm, dàn lạnh FXDQ63NDVE sử dụng ống lỏng Ø9.5 mm (3/8 inch) và ống hơi Ø15.9 mm (5/8 inch). Đội ngũ thi công phải dùng ống đồng chuẩn độ dày tối thiểu 0.81 mm (đối với ống lỏng) và 1.0 mm (đối với ống hơi) để chịu được áp suất thử kín Nito lên đến 4.15 MPa. Bắt buộc siết rắc co loe bằng cờ lê lực đúng tiêu chuẩn Daikin (32.7 – 39.9 N.m cho ống lỏng và 61.8 – 75.4 N.m cho ống hơi) nhằm loại trừ triệt để nguy cơ xì gas.

2. Thi công đường ống thoát nước xả bơm nâng 750 mm

Cụm bơm nâng có thể đẩy cột nước ngưng lên cao tối đa 750 mm tính từ đáy máy. Điểm nâng đứng nên được thực hiện trong phạm vi 300 mm tính từ miệng xả của dàn lạnh. Sau đoạn nâng, đường ống nhựa uPVC Ø27 (VP20) phải được đặt dốc xuống liên tục tối thiểu 1/100 (10 mm/m). Toàn bộ chiều dài đường ống nước ngưng phải được bọc bảo ôn ống PE hoặc cao su lưu hóa dày từ 10 mm trở lên để chống hiện tượng ngưng tụ đọng sương làm ố vàng trần thạch cao.

3. Cân bằng đường gió cấp hồi và bố trí cửa thăm trần (Access Door)

Với lưu lượng gió lên tới 16.5 m³/phút, tiết diện cổ gió hồi và hộp gió cấp phải được tính toán chuẩn xác theo vận tốc gió dưới 2.5 m/s để triệt tiêu tiếng rít gió cơ khí. Trần thạch cao bắt buộc phải trổ lỗ thăm kỹ thuật kích thước tối thiểu 450 x 450 mm ngay dưới vị trí cụm van rắc co và hộp đấu nối điện để thuận tiện cho công tác kiểm tra, vệ sinh phin lọc và bảo dưỡng định kỳ hàng năm.

Câu hỏi thường gặp về dàn lạnh Daikin FXDQ63NDVE

Tư vấn giải pháp và nhận báo giá dàn lạnh Daikin FXDQ63NDVE chính hãng

Đầu tư dàn lạnh Daikin FXDQ63NDVE đem đến cho công trình của bạn sự hài hòa tuyệt đối giữa công suất làm mát cực đại, vẻ đẹp tinh tế của kiến trúc trần giấu kín và không gian sống tiện nghi tĩnh lặng. Quý chủ đầu tư, kiến trúc sư và nhà thầu cơ điện có nhu cầu nhận bảng báo giá dự toán chiết khấu cao hoặc hỗ trợ kỹ thuật HVAC chuyên sâu, xin vui lòng liên hệ ngay với SISCOM:
