Dàn Lạnh Daikin FXDQ50NDVE 19.100BTU Nối Ống Gió

Dòng sản phẩm: Dàn lạnh VRV giấu trần nối ống gió dạng mỏng (Slim Duct)
Công suất làm lạnh: 5.6 kW (19.100 Btu/h – ~2.0 – 2.2 HP) – Công suất sưởi: 6.3 kW
Thiết kế siêu mỏng: Chiều cao thân máy chỉ 200 mm, rộng 900 mm, sâu 620 mm
Độ ồn cực thấp: 30 dB(A) ở chế độ thấp, vận hành êm ái tối đa
Xuất xứ & Bảo hành: Chính hãng Daikin Thái Lan, bảo hành chính hãng toàn quốc

Mô tả
Đánh giá (1)

Dàn lạnh Daikin FXDQ50NDVE là thiết bị xử lý không khí dạng giấu trần nối ống gió thân mỏng (Slim Concealed Duct Type) thuộc hệ thống VRV Daikin, đạt công suất làm lạnh danh định 5.6 kW (tương đương 19.100 Btu/h – 2.0 HP) và công suất sưởi ấm 6.3 kW (21.500 Btu/h).

Được trang bị sẵn cụm bơm nước xả tự động cột áp nâng cao 750 mm kết hợp chiều cao thân máy vỏn vẹn 200 mm cùng bề rộng 900 mm, sản phẩm mang đến giải pháp điều hòa giấu trần thẩm mỹ đỉnh cao, tối ưu không gian lắp đặt và vận hành êm ái cho phòng khách lớn, phòng sinh hoạt chung biệt thự, căn hộ chung cư 3 phòng ngủ và văn phòng từ 25 đến 35 m².

Thiết bị được thiết kế để kết nối đồng bộ và tối ưu hiệu suất cùng các tổ hợp dàn nóng thuộc hệ thống điều hòa VRV Daikin thế hệ VRV IV, VRV IV-S, VRV X và VRV H. Sở hữu động cơ quạt DC biến tần Inverter hoạt động êm ái ở ngưỡng 30 dB(A) cùng dải áp suất tĩnh ngoài linh hoạt, model đáp ứng trọn vẹn yêu cầu kiểm soát vi khí hậu khắt khe của các công trình hiện đại. Công ty Cổ phần Thương mại Kỹ thuật SISCOM hiện là tổng đại lý phân phối chính hãng kèm chứng chỉ CO/CQ và hỗ trợ kỹ thuật trọn gói toàn quốc.

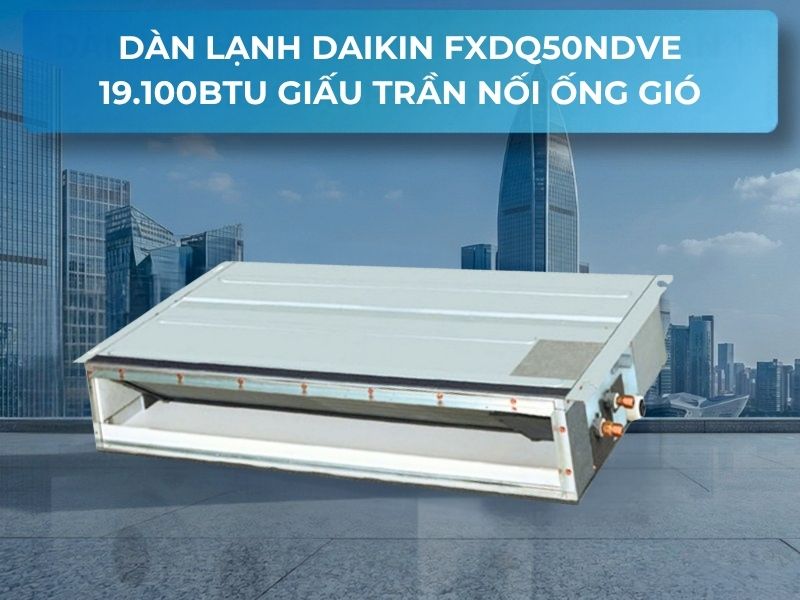

Dàn lạnh Daikin FXDQ50NDVE 19.100BTU giấu trần nối ống gió dạng mỏng tích hợp bơm xả — Hình 1: Dàn lạnh Daikin FXDQ50NDVE công suất 19.100 Btu/h thân mỏng 200mm tích hợp sẵn bơm nước xả 750mm

Thông số kỹ thuật dàn lạnh Daikin FXDQ50NDVE chi tiết

Bảng dữ liệu kỹ thuật dàn lạnh Daikin FXDQ50NDVE được trích xuất trực tiếp từ tài liệu kỹ thuật Daikin VRV Engineering Data Book, cung cấp thông số chuẩn xác cho các kỹ sư cơ điện (MEP) tính toán tải nhiệt và thiết kế mạng lưới đường ống gió:

Hạng mục thông số	Giá trị kỹ thuật tiêu chuẩn	Đơn vị / Ghi chú
Mã sản phẩm (Model)	FXDQ50NDVE	Mã định danh dàn lạnh
Kiểu loại dàn lạnh	Giấu trần nối ống gió dạng mỏng (Slim Duct)	Khung vỏ rộng 900mm (Type NDVE)
Cụm bơm nước xả (Drain Pump)	Tích hợp sẵn (Cột áp nâng 750 mm)	Trang bị sẵn cảm biến phao chống tràn
Công suất làm lạnh danh định	5.6 kW (19.100 Btu/h)	Tương đương ~2.0 – 2.2 HP
Công suất sưởi ấm danh định	6.3 kW (21.500 Btu/h)	Chế độ sưởi bơm nhiệt Heat Pump
Điện năng tiêu thụ điện lạnh	77 W	Động cơ DC tiết kiệm năng lượng
Nguồn điện cấp	1 pha, 220–240 V, 50 Hz	Tần số lưới điện dân dụng Việt Nam
Lưu lượng gió (Cao / Trung bình / Thấp)	12.5 / 11.0 / 9.5 m³/phút	441 / 388 / 335 CFM
Áp suất tĩnh ngoài (ESP)	10 Pa (Tiêu chuẩn) – 30 Pa (Tối đa)	Chuyển đổi thông qua DIP switch trên mạch
Độ ồn vận hành (Cao / Trung bình / Thấp)	35 / 33 / 30 dB(A)	Đo ở điều kiện tiêu chuẩn buồng cách âm
Kích thước dàn lạnh (C x R x S)	200 x 900 x 620 mm	Thân máy mỏng 200mm tối ưu khoảng trần
Khối lượng thiết bị	28 kg	Kết cấu khung thép tráng kẽm bền chắc
Đường kính ống lỏng (Flare)	Ø6.4 mm (1/4 inch)	Khớp nối rắc co loe tiêu chuẩn Daikin
Đường kính ống hơi (Flare)	Ø12.7 mm (1/2 inch)	Khớp nối rắc co loe tiêu chuẩn Daikin
Đường kính ống thoát nước xả	VP20 (Đường kính ngoài Ø26 mm / trong Ø20 mm)	Bơm đẩy nâng 750mm rồi dốc tự nhiên
Xuất xứ & Chứng từ	Daikin Industries (Thái Lan)	CO, CQ chính ngạch đầy đủ
Chính sách bảo hành SISCOM	01 năm toàn bộ máy, 05 năm máy nén	Kích hoạt bảo hành điện tử chính hãng

Bản vẽ kích thước chi tiết dàn lạnh Daikin FXDQ50NDVE 200x900x620mm — Hình 2: Bản vẽ mặt bằng và kích thước hình học dàn lạnh Daikin FXDQ50NDVE thân mỏng 200 mm, rộng 900 mm

Đặc tính kỹ thuật và giải pháp kiến trúc nổi bật của FXDQ50NDVE

Được định vị là giải pháp điều hòa giấu trần nối ống gió công suất tầm trung (19.100 Btu/h), model Daikin FXDQ50NDVE sở hữu nhiều ưu điểm vượt trội về kỹ thuật và kiến trúc nội thất:

1. Thân máy siêu mỏng 200 mm – Bảo toàn trọn vẹn chiều cao thông thủy trần

Tại các dự án căn hộ cao cấp hoặc biệt thự phố, khoảng không trần kỹ thuật thường chỉ dao động từ 240 – 260 mm. Nhờ thiết kế dàn trao đổi nhiệt dạng nghiêng độc quyền của Daikin, chiều cao thân máy của FXDQ50NDVE được ép mỏng xuống chỉ còn 200 mm. Điều này giúp các kiến trúc sư dễ dàng giấu máy bên trong trần thạch cao phòng tắm, hành lang hoặc hệ tủ áo âm tường mà không phải hạ cốt trần trung tâm của phòng khách hay phòng ngủ master.

2. Bơm xả nước ngưng tích hợp sẵn cột áp nâng 750 mm – Thi công linh hoạt chống tràn

Model FXDQ50NDVE được trang bị tiêu chuẩn cụm bơm nước xả cơ điện tử công nghệ cao ngay trong thân máy. Cột áp nâng cao lên đến 750 mm (tính từ đáy máy) giải phóng hoàn toàn áp lực về cao độ thoát nước, cho phép đường ống xả uPVC dễ dàng vượt qua các dầm đà bê tông phức tạp mà không sợ đọng nước hay tràn máng. Cảm biến phao điện tử tích hợp sẵn sẽ tự động ngắt hệ thống và phát mã lỗi nếu phát hiện mực nước ngưng tăng bất thường, bảo vệ trần thạch cao và nội thất đắt tiền của công trình.

3. Động cơ quạt DC biến tần siêu êm ái, vận hành mượt mà 30 dB(A)

FXDQ50NDVE ứng dụng động cơ quạt một chiều DC Inverter điều khiển vô cấp kết hợp thiết kế cánh quạt ly tâm khí động học Sirocco. Thiết bị duy trì độ ồn cực thấp chỉ 30 dB(A) ở chế độ gió thấp, mang lại không gian thư giãn tĩnh lặng tuyệt đối cho phòng ngủ gia đình và không gian làm việc chuyên nghiệp.

4. Áp suất tĩnh ngoài ESP tùy biến linh hoạt, phân phối khí lạnh đa điểm

Áp suất tĩnh ngoài tiêu chuẩn 10 Pa có thể nâng lên mức 30 Pa chỉ qua thao tác gạt công tắc trên bo mạch chính. Áp suất tĩnh này cho phép kỹ sư HVAC kết nối máy với đoạn ống gió mềm dẫn khí tới 2 đến 3 miệng gió cấp (cửa gió nan Linear hoặc khe gió Slot thon dài), tạo luồng gió mát đối lưu phân bổ đều khắp phòng, xóa bỏ hoàn toàn các điểm góc chết nhiệt độ.

Động cơ quạt DC biến tần Inverter dàn lạnh Daikin FXDQ50NDVE êm ái — Hình 3: Cụm quạt ly tâm DC Inverter và dàn trao đổi nhiệt hiệu suất cao của Daikin FXDQ50NDVE

Không gian ứng dụng và diện tích làm mát tiêu chuẩn của FXDQ50NDVE

Với công suất lạnh danh định 19.100 Btu/h (5.6 kW – ~2.0 HP), dàn lạnh Daikin FXDQ50NDVE là lựa chọn số một cho các khu vực sinh hoạt trung tâm trong các công trình dân dụng và thương mại cao cấp:

Khu vực ứng dụng	Diện tích khuyến nghị	Thể tích phòng tối ưu	Đặc điểm tải nhiệt
Phòng khách chung cư 3 phòng ngủ	25 – 35 m²	75 – 105 m³	Mật độ người 5 – 8 người, có vách kính ban công
Phòng ngủ Master Penthouse / Villa	28 – 35 m²	80 – 105 m³	Không gian rộng gồm phòng ngủ + góc thay đồ Walk-in
Phòng làm việc Giám đốc / Phòng họp	24 – 30 m²	70 – 90 m³	Nhiều thiết bị điện tử, yêu cầu nhiệt độ ổn định
Showroom thời trang / Spa cao cấp	22 – 28 m²	65 – 85 m³	Hệ thống chiếu sáng rọi nhiệt, khách ra vào thường xuyên

So sánh quy cách thiết kế: Dòng FXDQ-NDVE và FXDQ-PDVE

Cả hai dòng mã PDVE và NDVE trong catalog Daikin VRV đều thuộc phân khúc dàn lạnh giấu trần thân mỏng 200 mm tích hợp bơm xả. Dưới đây là bảng đối chiếu quy cách chi tiết:

Tiêu chí kỹ thuật	Dòng FXDQ-NDVE (Model 40, 50, 63)	Dòng FXDQ-PDVE (Model 20, 25, 32)
Bơm nước xả	Tích hợp sẵn bơm nâng cao 750 mm	Tích hợp sẵn bơm nâng cao 750 mm
Dải công suất lạnh	4.5 kW – 7.1 kW (15.400 – 24.200 Btu/h)	2.2 kW – 3.6 kW (7.500 – 12.300 Btu/h)
Bề rộng thân máy (Width)	900 mm (Model 40/50) – 1.100 mm (Model 63)	700 mm (Siêu gọn cho không gian hẹp)
Chiều cao thân máy (Height)	200 mm (Slim Concealed)	200 mm (Slim Concealed)
Khuyến nghị ứng dụng	Phòng khách lớn, phòng họp, Master rộng	Phòng ngủ tiêu chuẩn, phòng làm việc nhỏ

Kỹ sư cơ điện thi công lắp đặt dàn lạnh Daikin FXDQ50NDVE trần giấu kín — Hình 4: Kỹ thuật viên SISCOM đã treo máy và kết nối đường ống gió cho model Daikin FXDQ50NDVE

Lưu ý kỹ thuật cơ điện (MEP) khi thi công dàn lạnh Daikin FXDQ50NDVE

Để tối ưu hóa khả năng làm mát và ngăn chặn hoàn toàn nguy cơ đọng sương, rò rỉ nước ngưng, đội ngũ kỹ sư SISCOM khuyến nghị tuân thủ nghiêm ngặt các nguyên tắc sau:

1. Thi công đường ống xả nước ngưng với bơm nâng 750 mm

Cụm bơm nâng có thể đẩy cột nước ngưng lên tối đa 750 mm tính từ đáy dàn lạnh. Điểm nâng thẳng đứng nên được bố trí trong khoảng cách 300 mm từ cổng xả của máy. Sau đoạn nâng, đường ống nhựa uPVC Ø27 (VP20) phải được đặt dốc xuống liên tục tối thiểu 1/100 (10 mm trên mỗi mét dài) về phía trục thoát nước tập trung. Toàn bộ đường ống thoát nước phải được bọc bảo ôn ống PE hoặc cao su lưu hóa dày từ 10 mm trở lên để triệt tiêu hiện tượng ngưng tụ hơi ẩm trên trần thạch cao.

2. Kết nối ống đồng và siết lực cân chỉnh đúng chuẩn Daikin

Ống lỏng Ø6.4 mm và ống hơi Ø12.7 mm yêu cầu ống đồng nhập khẩu dạng cuộn hoặc cây dày từ 0.71mm – 0.81mm để đảm bảo áp suất thử kín Nito lên đến 4.15 MPa (41.5 bar). Khi loe ống và siết rắc co, bắt buộc sử dụng cờ lê lực chuyên dụng để tránh nứt cổ loe gây thất thoát gas R-410A trong quá trình vận hành lâu dài.

3. Bố trí lỗ thăm trần bảo dưỡng (Access Door) và miệng gió

Cần mở lỗ thăm kỹ thuật trần thạch cao kích thước tối thiểu 450 x 450 mm ngay dưới vị trí hộp bo mạch và rắc co đường ống của máy. Miệng gió hồi nên tích hợp lưới lọc bụi dễ tháo rời để gia chủ có thể chủ động vệ sinh định kỳ 3 – 6 tháng một lần, giữ gìn bầu không khí trong lành và duy trì hiệu suất trao đổi nhiệt cao nhất.

Tổng kho phân phối dàn lạnh Daikin VRV chính hãng SISCOM tại Hà Nội và TPHCM — Hình 5: SISCOM luôn sẵn sàng số lượng lớn dàn lạnh Daikin FXDQ50NDVE kèm đầy đủ chứng từ CO/CQ

Câu hỏi thường gặp về dàn lạnh Daikin FXDQ50NDVE

1. Dàn lạnh Daikin FXDQ50NDVE làm mát phù hợp cho phòng diện tích bao nhiêu?

Với công suất làm lạnh 5.6 kW (19.100 Btu/h – ~2.0 HP), model FXDQ50NDVE vận hành tối ưu cho không gian phòng từ 25 m² đến 35 m² với chiều cao trần dưới 3m như phòng khách căn hộ 3 phòng ngủ, phòng ngủ Master biệt thự, phòng họp doanh nghiệp hoặc showroom.

2. Dàn lạnh FXDQ50NDVE có tích hợp sẵn bơm nước xả không?

Có. Toàn bộ các dòng dàn lạnh Daikin Slim Duct có đuôi VE (bao gồm cả dòng PDVE và NDVE) đều được nhà sản xuất tích hợp sẵn cụm bơm nước xả cơ điện tử cột áp nâng 750 mm kèm cảm biến phao ngắt an toàn chống tràn nước.

3. Ý nghĩa ký tự chữ N trong mã FXDQ50NDVE là gì?

Chữ N đại diện cho dòng dàn lạnh giấu trần dạng mỏng công suất trung bình – lớn (40, 50, 63) với bề rộng thân máy 900 mm – 1.100 mm (so với chữ P của model 20, 25, 32 có bề rộng 700 mm). Cả hai dòng đều có chiều cao siêu mỏng 200 mm và trang bị sẵn bơm xả.

4. Chiều cao trần thạch cao tối thiểu để lắp model FXDQ50NDVE là bao nhiêu?

Chiều cao thân máy chỉ 200 mm. Khoảng không gian thông thủy kỹ thuật tối thiểu từ đáy sàn bê tông đến mặt trần hoàn thiện chỉ cần từ 240 mm đến 250 mm là đã đủ điều kiện lắp đặt hoàn chỉnh.

5. Dàn lạnh FXDQ50NDVE tương thích với những hệ dàn nóng nào?

Dàn lạnh FXDQ50NDVE kết nối đồng bộ 100% với các hệ dàn nóng VRV Daikin trên thị trường gồm VRV IV, VRV IV-S, VRV X và VRV H thế hệ mới sử dụng môi chất R-410A.

6. Chính sách giao hàng và bảo hành tại SISCOM như thế nào?

SISCOM cung cấp hàng chính hãng mới 100% kèm đầy đủ CO/CQ, VAT, hỗ trợ bóc tách bản vẽ kỹ thuật Autocad miễn phí và giao hàng nhanh từ 1 – 3 ngày trên toàn quốc. Thiết bị được bảo hành chính hãng Daikin 1 năm toàn bộ máy và 5 năm máy nén.

Tư vấn giải pháp và nhận báo giá dàn lạnh Daikin FXDQ50NDVE chính hãng

Lựa chọn dàn lạnh Daikin FXDQ50NDVE mang đến cho công trình của bạn sự kết hợp lý tưởng giữa nét đẹp thẩm mỹ kiến trúc trần giấu kín, không gian sống tiện nghi tĩnh lặng và bài toán kinh tế thông minh. Quý chủ đầu tư, kiến trúc sư và nhà thầu cơ điện có nhu cầu nhận bảng báo giá dự toán chiết khấu cao hoặc hỗ trợ kỹ thuật HVAC chuyên sâu, xin vui lòng liên hệ ngay với SISCOM:
