Bơm nước ngưng điều hòa VCMA 20 PRO

Bơm nước ngưng điều hòa VCMA 20 PRO của Little Giant thương hiệu Mỹ, được sản xuất tại Mexico, có công suất cao với nhiều tùy chọn sẽ tự động loại bỏ nước ngưng tụ ra khỏi thiết bị điều hòa không khí, máy lạnh, các hệ thống làm lạnh và hút ẩm khi không thể thoát nước ra ngoài bằng trọng lực. Dòng bơm này có kích thước nhỏ gọn nên rất phù hợp sử dụng cho không gian nhỏ hẹp.

Thông số kỹ thuật chính của bơm nước ngưng VCMA 20 PRO

–       Kích thước: 6,5” x 10,2” x 4,8”

–       Van một chiều 3⁄8”

–       Điện áp: 230V, 50Hz, 0.6A

–       Công suất: 75W

–       Lưu lượng tối đa: 295 lít/h

–       Áp ngắt bơm: 5,7 m

–       Đầu xả của bơm: 9,5mm dạng có gờ

–       Cánh bơm: Polypropylene, dạng cánh cứng

–       Trục động cơ: Thép không gỉ

–       Nhiệt độ chất lỏng tối đa: 600C

–       Chứng nhận: Sản phẩm được chứng nhận theo tiêu chuẩn của Hoa Kỳ và Canada do CSA cấp.

Vật liệu: Nắp và vỏ bằng nhựa ABS. Chân/đế bằng cao su.

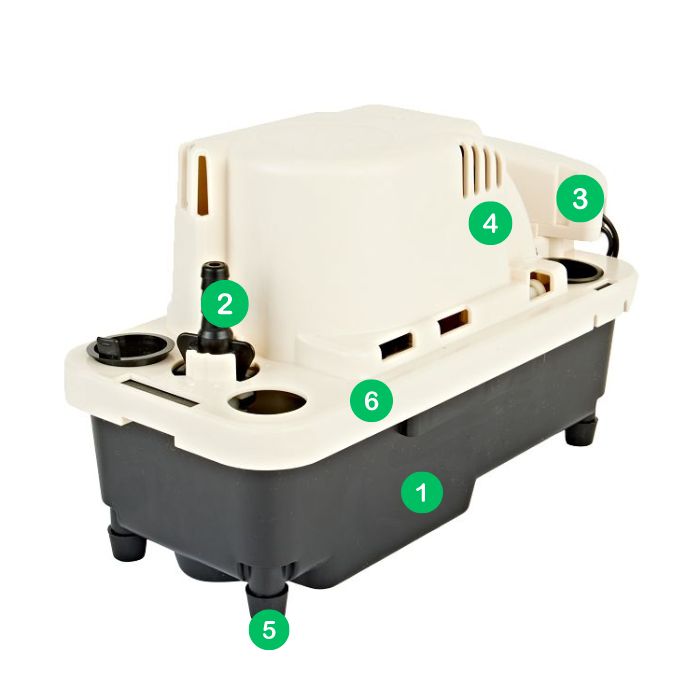

Cấu tạo

1. Kích thước : 6,5” x 10,2” x 4,8” dễ dàng lắp đặt tại những không gian chật hẹp.
2. Van một chiều ¼ inch: Giúp người dùng dễ dàng kiểm tra, bảo dưỡng thiết bị mà không cần tháo ống, loại bỏ sự cố tràn nước.
3. Công tắc an toàn chống tràn bổ sung: được sử dụng để Bật/Tắt máy điều hòa không khí, kích hoạt chuông báo động hoặc hệ thống tự động của tòa nhà khi mức nước ngưng trong khoang chứa ở ngưỡng báo động
4. Cần kiểm tra bên ngoài/Tay gạt: Kiểm tra/chạy nhanh và dễ dàng thoát nước cho khoang chứa để bảo trì.
5. Chân/ đế cao su: Giúp giảm rung khi lắp đặt thiết bị trên bề mặt cứng. (Không có sẵn trên các máy bơm có hộp bảo ôn).
6. Khoang chứa nước ngưng chống dầu và van một chiều: Loại bỏ tình trạng bể nứt khi tiếp xúc với dầu.

Hướng dẫn lắp đặt bơm nước ngưng VCMA 20 PRO

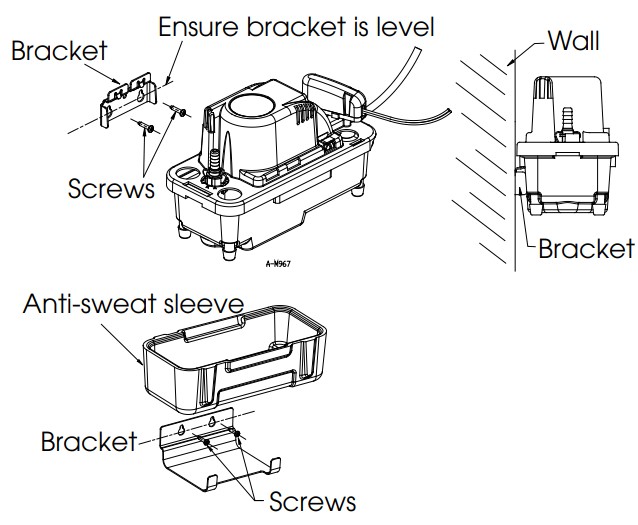

Phần cơ khí

1. Lắp đặt máy bơm trên bề mặt phẳng

• Lắp các chân cao su kèm theo vào chân khoang chứa nước ngưng.
• Đảm bảo bề mặt lắp đặt sẽ chịu được trọng lượng của máy bơm và khoang chứa nước ngưng.

2. Máy bơm cũng có thể được gắn lên tường hoặc bên cạnh máy điều hòa không khí hoặc lò sưởi bằng cách sử dụng giá đỡ kèm theo. Khoang chứa có một khe lắp ở mỗi bên để cố định.
3. Máy bơm có vỏ bọc bảo ôn chống nước ngưng bên ngoài, sử dụng một giá đỡ khác, nhưng vị trí các lỗ lắp đặt giống nhau và các giá đỡ có thể hoán đổi cho nhau.
4. Đảm bảo rằng máy bơm được cân bằng và có cao trình thấp hơn ống xả nước ngưng của dàn lạnh máy điều hòa.

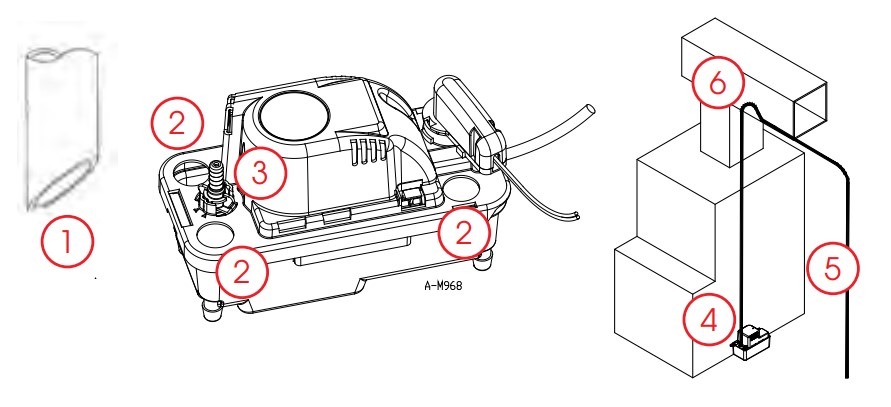

Kết nối đường ống

1. Các đầu ống dẫn nước ngưng từ các dàn lạnh được cắt một góc 45° như minh họa.
2. Máy bơm có thể nhận nước ngưng từ 3 ba ngõ. Tuy nhiên, hãy cẩn thận để đảm bảo rằng tổng lưu lượng dòng vào không vượt quá công suất định mức của máy bơm để tránh tràn. Dẫn các ống thoát nước ngưng đi vào một hoặc 3 ngõ của máy bơm, đảm bảo không ảnh hưởng đến hoạt động của phao. Đóng lại các lỗ không sử dụng bằng phích cắm có nắp được cung cấp kèm theo máy bơm.
3. Lắp van một chiều trên đường ống đầu ra và cố định bằng kẹp ống (ngoài phạm vi cung cấp).

• Sử dụng ống có đường kính trong tối đa 3/8” để ngăn dòng chảy ngược trở lại thiết bị quá mức.

4. Luồn ống thoát hoặc đường ống từ máy bơm thẳng lên theo chiều cao cần thiết

• Chiều cao không vượt quá 75% tổng áp suất tối đa của máy bơm.

5. Từ điểm cao nhất của đường xả đi một đoạn ống nghiêng về khu vực thoát, được bố trí ở điểm thấp hơn hoặc gần ngang với đáy máy bơm, nếu có thể. Điều này sẽ tạo

ra hiệu ứng hút nước giúp cải thiện hiệu suất của máy bơm.

6. Tạo bẫy chữ “U” ngược ngay phía trên máy bơm ở điểm cao nhất.

Kết nối điện

Kết nối nguồn điện ổn định phù hợp với điện áp quy định trên nhãn máy bơm.

• Máy bơm phải được kết nối bằng mạch điện độc lập và không ghép chung mạch điện với bất kỳ thiết bị điện nào bị nào chạy không liên tục.
• Cầu chì hoặc cầu dao phải có công suất đủ lớn.
• Kết nối với mạch được trang bị bộ tiếp địa (GFCI) nếu sản phẩm có yêu cầu. Một số dòng bơm được cung cấp kèm theo đầu dây đã được tước dây. Việc kết nối

nguồn phải được thực hiện trong hộp nối và phải tuân thủ Bộ luật Điện Quốc gia. Dây điện có mã màu như sau:

• Xanh/vàng = Nối đất; Nâu = dây động lực ; Xanh lam = dây động lực (230 V) hoặc Trung tính (115 V)

Tổng kết

Tóm lại, bơm nước ngưng điều hòa VCMA 20 PRO mang đến nhiều lợi ích cho người sử dụng. Thiết bị này giúp loại bỏ nước ngưng một cách hiệu quả, ngăn ngừa những vấn đề như ẩm mốc, hư hỏng và ảnh hưởng sức khỏe. Bên cạnh đó, bơm nước ngưng VCMA 20 PRO còn được thiết kế nhỏ gọn, dễ dàng lắp đặt và sử dụng, không cần nhiều thao tác phức tạp. Hệ thống bảo vệ an toàn và chức năng tự động khởi động lại giúp người dùng yên tâm sử dụng thiết bị. VCMA 20 PRO là một lựa chọn phù hợp cho các gia đình, văn phòng và các cơ sở kinh doanh, góp phần mang đến môi trường trong lành và thoải mái cho người sử dụng. Để được tư vấn kỹ thuật, báo giá chi tiết xin vui lòng liên hệ:
