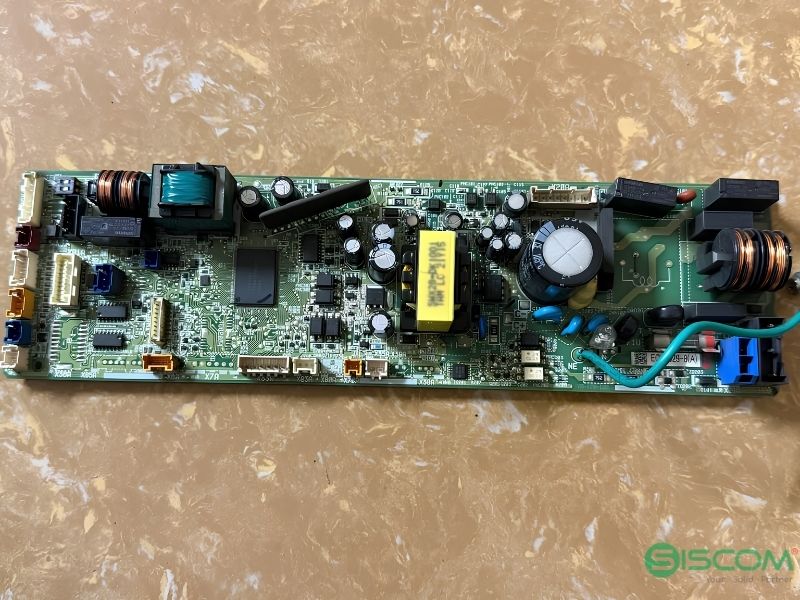

Bo mạch điều khiển dàn lạnh Daikin 2P383777-8

Bo mạch điều khiển dàn lạnh Daikin mã 2P383777-8 (Mã phụ tùng Daikin Vietnam: 2561735, tên quy chuẩn quốc tế: PCB ASSY MAIN) là dòng linh kiện vi xử lý cao cấp thuộc hệ sinh thái bo mạch điều hòa Daikin, giữ vai trò bảng mạch trung tâm điều hành toàn bộ hoạt động xử lý tín hiệu cảm biến và cấp nguồn chấp hành cho các dòng dàn lạnh điều hòa giấu trần nối ống gió Daikin VRV (series FXMQ-PA, FXDQ-PD/ND) cùng hệ thương mại SkyAir (series FBQ-E, FBA, FDYQ/FDYQN).

Thiết bị chịu trách nhiệm điều khiển biến tần quạt DC, van tiết lưu điện tử EEV, bơm xả nước ngưng, cảm biến nhiệt độ và truyền thông điều khiển DIII-NET chính hãng Daikin Vietnam. Trong công tác bảo trì và sửa chữa hệ thống điều hòa không khí chuyên nghiệp, việc thay thế bo mạch chính hãng là giải pháp an toàn hàng đầu giúp hệ thống khôi phục trạng thái vận hành ổn định, ngăn chặn nguy cơ chập cháy lan truyền sang tổ hợp dàn nóng VRV đắt tiền.

1. Thông số kỹ thuật bo mạch điều khiển dàn lạnh Daikin mã 2P383777-8

Bảng dữ liệu kỹ thuật tiêu chuẩn của bo mạch điều khiển dàn lạnh Daikin mã 2P383777-8 được đối chiếu trực tiếp từ hệ thống quản lý mã phụ tùng Daikin Airconditioning Vietnam (DAV), hỗ trợ kỹ sư bóc tách đúng chủng loại linh kiện thay thế:

2. Danh sách dòng máy điều hòa Daikin tương thích chuẩn xác 100%

Bo mạch điều khiển mã 2P383777-8 được Daikin tiêu chuẩn hóa làm nền tảng vi xử lý chung cho nhiều dải sản phẩm dàn lạnh giấu trần và áp trần từ công suất 2.2 kW đến 16.0 kW. Khi thay thế, kỹ thuật viên chỉ cần cài đặt jack công suất tương ứng:

3. Cấu trúc linh kiện & Nguyên lý vận hành các cụm chức năng trên bo

Được sản xuất trên dây chuyền tự động hóa độ chính xác cao của Daikin, bảng mạch 2P383777-8 tích hợp các module bảo vệ đa lớp nhằm duy trì sự bền bỉ trong môi trường trần thạch cao có độ ẩm và biến thiên nhiệt độ lớn:

3.1. Cụm nguồn xung Switching & Mạch lọc nhiễu sóng hài EMI

Khu vực phía bên phải của bo mạch tiếp nhận nguồn điện lưới xoay chiều 220–240V qua cầu chì bảo vệ quá dòng (Fuse) và hệ thống biến áp xung SMX20-DK1901. Tụ hóa lọc nguồn dung lượng lớn kết hợp với 2 cuộn cảm lõi ferrit đôi cuộn dây đồng nguyên chất giúp triệt tiêu hoàn toàn xung điện áp cảm ứng, bảo vệ chip xử lý trước hiện tượng sét đánh lan truyền hoặc sốc điện do đóng ngắt các tải công nghiệp nặng lân cận.

3.2. Cụm vi xử lý trung tâm MCU & Bộ nhớ bán dẫn EEPROM

Trái tim của bo mạch là vi điều khiển dán bề mặt chuyên dụng được nạp sẵn thuật toán giải mã thuật toán điều hòa không khí của Daikin. MCU liên tục thu thập dữ liệu nhiệt độ phòng từ cảm biến gió hồi (Thermistor), tính toán sai lệch nhiệt độ cài đặt và gửi lệnh điều khiển vi bước đến van tiết lưu điện tử (EEV) nhằm tối ưu lượng môi chất lạnh R410A / R32 nạp vào dàn coil. Bộ nhớ EEPROM chịu trách nhiệm lưu giữ cấu hình máy, địa chỉ mạng điều khiển trung tâm và lịch sử các mã lỗi phát sinh ngay cả khi bị mất điện nguồn đột ngột.

3.3. Mạch điều khiển tốc độ quạt DC biến tần & Áp suất tĩnh ngoài ESP

Bo mạch sở hữu giắc cắm tín hiệu kết nối trực tiếp với động cơ quạt DC không chổi than (BLDC). Thông qua mạch điều biến độ rộng xung (PWM) kết hợp đọc phản hồi cảm biến Hall trên trục động cơ, bo mạch có khả năng tự động tinh chỉnh tốc độ quay theo dải 14 nấc áp suất tĩnh ESP (từ 30 Pa đến tối đa 100 Pa hoặc mở rộng 200 Pa đối với dòng FXMQ). Điều này đảm bảo lưu lượng gió thổi qua các miệng gió khuếch tán luôn đạt chuẩn thiết kế khí động học mà không gây rung lắc hay tạo tiếng ồn gió rít trong không gian sinh hoạt.

3.4. Hệ thống an toàn thoát nước xả ngưng & Chống tràn rò rỉ

Bo mạch tích hợp sẵn mạch kích relay cấp nguồn cho bơm xả nước ngưng với khả năng đẩy cột nước nâng cao 850 mm. Đi kèm là cổng cắm công tắc phao mức nước cơ điện tử (Float switch). Khi máng nước xả có dấu hiệu tắc nghẽn hoặc bơm bị hỏng khiến phao dâng lên điểm giới hạn ngắt, bo mạch sẽ lập tức phát lệnh dừng van tiết lưu, tắt quạt dàn lạnh và khóa toàn bộ hệ thống để bảo vệ trần thạch cao, đồng thời hiển thị mã lỗi cảnh báo lên bộ điều khiển trung tâm.

4. Các mã lỗi thường gặp cần thay thế bo mạch Daikin 2P383777-8

Khi hệ thống điều hòa gặp sự cố, màn hình bộ điều khiển dây Daikin (như BRC1E63, BRC1C62) sẽ nhấp nháy đèn báo và xuất hiện các mã lỗi chuyên biệt. Dưới đây là các mã lỗi phổ biến liên quan trực tiếp đến bo mạch 2P383777-8:

5. Hướng dẫn quy trình 5 bước thay thế bo mạch 2P383777-8 chuẩn SOP hãng

Thay thế bo mạch dàn lạnh là thao tác kỹ thuật chuyên sâu đòi hỏi sự cẩn trọng tuyệt đối để đảm bảo an toàn cho kỹ sư và kéo dài tuổi thọ cho bo mới:

1. Bước 1: Cách ly hoàn toàn nguồn điện: Tắt Aptomat tổng cấp nguồn cho cả dàn nóng VRV và dàn lạnh cần sửa chữa. Sử dụng đồng hồ vạn năng kiểm tra điện áp bằng 0V tại các cọc đấu nguồn trước khi tháo nắp hộp điện (Switch box).
2. Bước 2: Đo kiểm tra thiết bị ngoại vi: Sử dụng đồng hồ thang đo Ohm (Ω) đo cách điện giữa các cuộn dây quạt với vỏ máy (yêu cầu > 10 MΩ) và cân đối trở kháng giữa các pha. Kiểm tra cuộn hút van tiết lưu điện tử (khoảng 40–50 Ω giữa các chân chung và chân pha) và cuộn dây bơm nước xả ngưng.

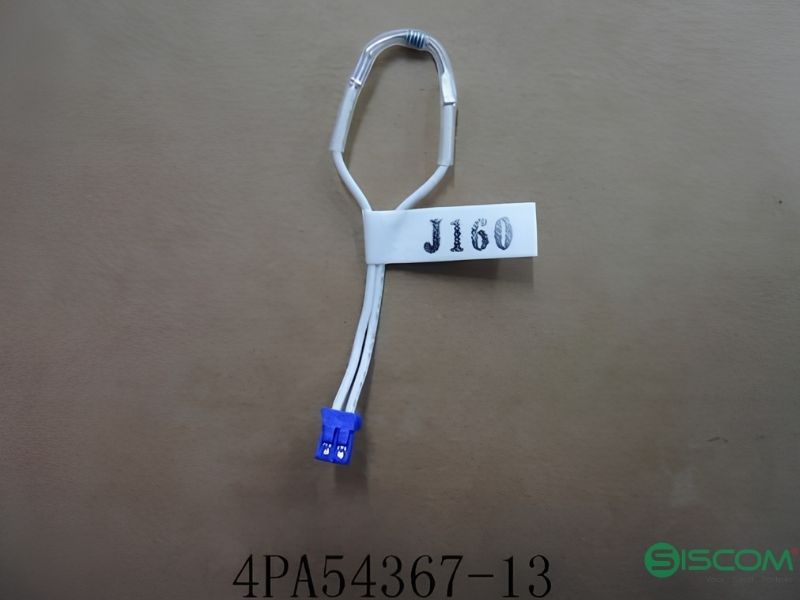

3. Bước 3: Chuyển Jack cài đặt công suất (Capacity Plug): Vì linh kiện xuất xưởng từ kho hãng là bo mạch trắng (chưa nạp định danh công suất cụ thể), kỹ thuật viên bắt buộc phải rút jack cài đặt công suất nhỏ gắn trên bo mạch cũ hỏng và cắm chuẩn xác vào vị trí tương ứng trên bo mới 2P383777-8. Nếu bỏ quên bước này, hệ thống sẽ báo lỗi PJ hoặc UA.
4. Bước 4: Cắm kết nối các giắc ngoại vi & Dây tiếp địa: Lắp bo mạch mới vào ngàm định vị hộp sắt, kết nối các giắc cắm tín hiệu (mỗi giắc cắm trên bo Daikin đều được thiết kế chốt gài chống cắm ngược). Siết chặt dây tiếp địa (dây màu xanh lá) vào thân vỏ máy để triệt tiêu tĩnh điện.
5. Bước 5: Cấp nguồn & Cài đặt áp suất tĩnh (Field Setting): Bật nguồn điện, kiểm tra đèn LED chỉ thị nguồn trên bo sáng xanh ổn định. Sử dụng điều khiển có dây BRC1E63 truy cập menu cài đặt chuyên sâu (Field Setting) để cấu hình lại cấp áp suất tĩnh ESP (chế độ 13/23) phù hợp với chiều dài đường ống gió thực tế của công trình.

6. Báo giá bo mạch điều khiển dàn lạnh Daikin 2P383777-8 tại SISCOM

Công ty Cổ phần Thương mại Kỹ thuật SISCOM cam kết phân phối sản phẩm bo mạch dàn lạnh Daikin mã 2P383777-8 với bảng giá minh bạch, cạnh tranh hàng đầu thị trường điện lạnh Việt Nam:

7. Câu hỏi thường gặp về bo mạch dàn lạnh Daikin mã 2P383777-8 (FAQ)
