Điều hòa Chiller

Hệ thống điều hòa không khí trung tâm chiller​ có thể nói là không thể thiếu trong các ngành công nghiệp làm lạnh hiện nay, nhu cầu về hệ thống điều hòa không khí có công suất lớn và mạnh mẽ cho các công trình như trung tâm thương mại, tòa nhà văn phòng, nhà máy sản xuất, bệnh viện hay du thuyền… ngày càng tăng cao. Hệ thống điều hòa trung tâm Chiller là một giải pháp tối ưu, đáp ứng mọi yêu cầu khắt khe về hiệu suất, độ bền và khả năng tiết kiệm năng lượng. Bài viết này sẽ cung cấp cho bạn cái nhìn tổng quan về hệ thống điều hòa Chiller, từ nguyên lý hoạt động, cấu tạo, phân loại đến những ưu điểm và ứng dụng nổi bật.

Hệ thống điều hòa Chiller là gì?

Hệ thống điều hòa Chiller là một giải pháp làm lạnh trung tâm sử dụng nước, dung dịch glycol hoặc NH3 làm chất tải lạnh. Khác với các hệ thống điều hòa cục bộ, Chiller tạo ra nước lạnh (thường từ 5 – 7°C) và phân phối đến các thiết bị xử lý không khí như AHU (Air Handling Unit), FCU (Fan Coil Unit) để làm mát không gian.

Điểm nổi bật của điều hòa chiller nằm ở công suất lớn và khả năng vận hành hiệu quả. Hệ thống này có thể tiết kiệm năng lượng đáng kể nhờ cơ chế làm lạnh tập trung thay vì phân tán như các máy lạnh cục bộ. Tùy thuộc vào cách thức giải nhiệt, điều hòa chiller được chia thành hai loại chính: chiller làm mát bằng nước (water-cooled) và chiller làm mát bằng không khí (air-cooled). Mỗi loại đều có ưu điểm riêng, phù hợp với các điều kiện lắp đặt và yêu cầu sử dụng khác nhau.

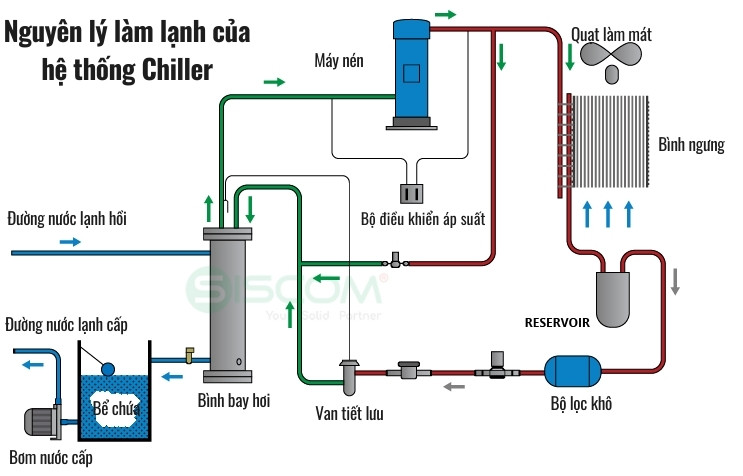

Nguyên lý hoạt động của điều hòa Chiller.

Nguyên lý hoạt động của điều hòa chiller dựa trên chu trình làm lạnh khép kín gồm 4 giai đoạn chính: nén, ngưng tụ, giãn nở và bay hơi. Đầu tiên, máy nén nén môi chất lạnh thành khí áp suất cao, nóng. Sau đó, khí này đi vào bình ngưng, nơi nhiệt được thải ra ngoài và môi chất chuyển thành dạng lỏng. Tiếp theo, van tiết lưu giảm áp suất, làm môi chất lạnh trở nên rất lạnh trước khi vào dàn bay hơi. Tại đây, môi chất hấp thụ nhiệt từ nước, làm nước giảm nhiệt độ và bay hơi trở lại thành khí, quay về máy nén để bắt đầu chu trình mới.

Nước lạnh được tạo ra từ dàn bay hơi sẽ được bơm đến các đơn vị xử lý không khí AHU, FCU hoặc thiết bị khác để làm mát không gian hoặc máy móc. Với chiller làm mát bằng nước, tháp giải nhiệt đóng vai trò quan trọng trong việc thải nhiệt ra môi trường, giúp hệ thống điều hòa chiller hoạt động ổn định và hiệu quả hơn.

Phân loại điều hòa chiller

Hai loại điều hòa chiller phổ biến nhất hiện nay là chiller giải nhiệt nước và chiller giải nhiệt bằng gió

1. Điều hòa chiller giải nhiệt nước (Water-Cooled Chiller)

Chiller giải nhiệt nước là một loại điều hòa chiller sử dụng nước làm phương tiện để loại bỏ nhiệt từ môi chất lạnh trong quá trình hoạt động. Hệ thống này thường được kết hợp với tháp giải nhiệt (cooling tower), nơi nước làm mát tiếp xúc với không khí để thải nhiệt ra môi trường.

2. Điều hòa chiller giải nhiệt bằng gió (Air-Cooled Chiller)

Khác với loại giải nhiệt nước, chiller giải nhiệt bằng gió sử dụng không khí để làm mát môi chất lạnh trong bình ngưng, nhờ hệ thống quạt gió tích hợp. Đây là một trong những loại điều hòa chiller được ưa chuộng nhờ tính linh hoạt và dễ lắp đặt.

So sánh nhanh giữa hai loại điều hòa chiller:



Đặc điểm	Chiller giải nhiệt nước (Water-Cooled)	Chiller giải nhiệt gió (Air-Cooled)
Nguyên lý hoạt động	Sử dụng nước để làm mát bình ngưng. Nước được làm mát bằng tháp giải nhiệt hoặc nguồn nước tuần hoàn.	Sử dụng không khí để làm mát trực tiếp bình ngưng thông qua cánh tản nhiệt và quạt.
Hiệu suất	Cao hơn (do nước có khả năng hấp thụ nhiệt tốt hơn không khí).	Thấp hơn (hiệu suất có thể bị ảnh hưởng bởi nhiệt độ môi trường).
Tiết kiệm năng lượng	Tốt hơn (với cùng công suất, thường tiêu thụ ít năng lượng hơn).	Kém hơn (do hiệu suất thấp hơn, thường tiêu thụ nhiều năng lượng hơn).
Chi phí đầu tư ban đầu	Cao hơn (bao gồm chi phí Chiller, tháp giải nhiệt, bơm nước, đường ống, lắp đặt).	Thấp hơn (chỉ cần chi phí Chiller và lắp đặt đơn giản).
Chi phí vận hành	Thường thấp hơn (do tiết kiệm năng lượng).	Thường cao hơn (do tiêu thụ nhiều năng lượng hơn).
Bảo trì	Phức tạp hơn (cần bảo trì tháp giải nhiệt, đường ống, xử lý nước).	Đơn giản hơn (chủ yếu là vệ sinh cánh tản nhiệt và kiểm tra quạt).
Không gian lắp đặt	Lớn hơn (lắp tháp giải nhiệt).	Nhỏ hơn
Độ ồn	Thường thấp hơn (máy nén kín, tháp giải nhiệt có thể đặt xa khu vực cần yên tĩnh).	Thường cao hơn (do tiếng ồn từ quạt giải nhiệt).
Ảnh hưởng môi trường	Tiềm ẩn nguy cơ sử dụng nhiều nước và hóa chất xử lý nước cho tháp giải nhiệt.	Ít ảnh hưởng trực tiếp đến nguồn nước.
Ứng dụng phù hợp	Công trình lớn, yêu cầu hiệu suất cao, tiết kiệm năng lượng, có không gian cho tháp giải nhiệt (trung tâm thương mại, nhà máy, bệnh viện lớn).	Công trình có không gian hạn chế, chi phí đầu tư ban đầu là yếu tố quan trọng, nhu cầu làm mát không quá lớn

Các bộ phận của hệ thống điều hòa Chiller

Để vận hành hiệu quả, điều hòa chiller bao gồm nhiều bộ phận quan trọng, mỗi bộ phận đảm nhận một vai trò cụ thể trong chu trình làm lạnh:

1. Máy nén (Compressor)

Mục đích: Máy nén là “trái tim” của hệ thống chiller, có nhiệm vụ nén môi chất lạnh từ trạng thái áp suất thấp lên áp suất cao, đồng thời tăng nhiệt độ của môi chất để chuẩn bị cho quá trình trao đổi nhiệt.

Loại phổ biến: Máy nén piston, máy nén trục vít, máy nén ly tâm, tùy thuộc vào công suất và yêu cầu ứng dụng.

2. Bình ngưng (Condenser)

Mục đích: Bình ngưng nhận môi chất lạnh ở trạng thái khí áp suất cao từ máy nén, sau đó làm nguội và ngưng tụ nó thành dạng lỏng bằng cách trao đổi nhiệt với môi trường bên ngoài (thường là không khí hoặc nước).

Loại: Có thể là bình ngưng làm mát bằng nước (water-cooled) hoặc làm mát bằng không khí (air-cooled).

3. Van tiết lưu (Expansion Valve)

Mục đích: Van tiết lưu điều chỉnh lưu lượng môi chất lạnh và giảm áp suất của nó từ cao xuống thấp trước khi đi vào dàn bay hơi. Quá trình này làm giảm nhiệt độ của môi chất, chuẩn bị cho việc hấp thụ nhiệt từ nước cần làm lạnh.

Loại phổ biến: Van tiết lưu nhiệt (thermostatic expansion valve) hoặc van tiết lưu điện tử.

4. Dàn bay hơi (Evaporator)

Mục đích: Đây là nơi môi chất lạnh ở trạng thái áp suất thấp hấp thụ nhiệt từ nước hoặc không khí cần làm lạnh, khiến môi chất bay hơi và chuyển từ dạng lỏng sang dạng khí. Nước sau khi trao đổi nhiệt sẽ được làm lạnh và đưa đến các hệ thống điều hòa không khí hoặc ứng dụng khác.

Loại: Dàn bay hơi ống đồng, bình chứa hoặc dạng tấm trao đổi nhiệt.

5. Môi chất lạnh (Refrigerant)

Mục đích: Là chất trung gian truyền nhiệt trong hệ thống, tuần hoàn qua các giai đoạn nén, ngưng tụ, giãn nở và bay hơi để thực hiện quá trình làm lạnh.

Ví dụ: R134a, R410A, R32, tùy thuộc vào thiết kế và yêu cầu môi trường.

6. Bơm nước (Water Pump)

Mục đích: Bơm nước tuần hoàn đưa nước lạnh từ dàn bay hơi đến các đơn vị xử lý không khí (AHU) hoặc các ứng dụng khác, sau đó đưa nước ấm trở lại chiller để tiếp tục làm lạnh.

7. Hệ thống điều khiển (Control System)

Mục đích: Gồm các cảm biến, bộ điều khiển và màn hình, dùng để giám sát và điều chỉnh hoạt động của chiller (nhiệt độ, áp suất, lưu lượng) nhằm đảm bảo hiệu suất tối ưu và an toàn.

8. Bộ xử lý không khí AHU,FCU

AHU,FCU là thiết bị xử lý không khí đầu cuối kết hợp giữa quạt (FAN) với dàn đổi nhiệt (Coil), để tạo ra hệ thống sưởi ấm hoặc làm mát cho không gian. Chúng còn được gọi là IDU-indoor unit (Dàn lạnh).

9. Tháp giải nhiệt (Cooling Tower) – Nếu là chiller làm mát bằng nước

Mục đích: Loại bỏ nhiệt từ nước làm mát trong bình ngưng ra môi trường bằng cách cho nước tiếp xúc với không khí. Tháp giải nhiệt thường được sử dụng trong các hệ thống chiller làm mát bằng nước để tăng hiệu quả.

10. Hệ thống van

Trên hệ thống Chiller gồm có các loại cơ bản sau: Van điều khiển, van cân bằng, van chặn, van an toàn, van xả khí… chúng có nhiều mục đích khác nhau, giúp cho hệ thống vận hành tối ưu hơn, điều chỉnh phân bố chất tải lạnh đồng đều, theo yêu cầu từng vị trí.

Ưu điểm, nhược điểm của hệ thống điều hòa không khí trung tâm Chiller

Ưu điểm	Nhược điểm
Hiệu suất làm lạnh cao, đặc biệt hiệu quả cho công trình lớn.	Chi phí đầu tư ban đầu cao (mua sắm thiết bị, lắp đặt đường ống, tháp giải nhiệt).
Tiết kiệm năng lượng về lâu dài, giảm chi phí vận hành.	Yêu cầu không gian lắp đặt lớn cho các thành phần của hệ thống.
Khả năng kiểm soát nhiệt độ chính xác ở từng khu vực.	Chi phí bảo trì cao hơn và đòi hỏi kỹ thuật viên có chuyên môn.
Tuổi thọ cao và độ bền tốt nếu được bảo trì đúng cách.	Tiêu thụ nước và có thể phát sinh chi phí nước và xử lý nước cho tháp giải nhiệt.
Tính linh hoạt trong thiết kế và lắp đặt, phù hợp nhiều loại công trình.	Khả năng rò rỉ nước từ hệ thống đường ống.
Hoạt động êm ái hơn so với các hệ thống điều hòa không khí cục bộ.	Phụ thuộc vào nguồn điện ổn định do tiêu thụ lượng điện lớn.
Khả năng kết hợp với các hệ thống khác (thông gió, sưởi ấm).	Độ phức tạp trong vận hành đòi hỏi người có kiến thức và kỹ năng.

Tổng kết

Hệ thống điều hòa không khí trung tâm Chiller đã và đang trở thành giải pháp làm lạnh hàng đầu cho các công trình hiện đại, từ trung tâm thương mại, tòa nhà văn phòng đến nhà máy sản xuất, bệnh viện, và du thuyền. Kiểm soát nhiệt độ chính xác và tiềm năng tiết kiệm năng lượng về lâu dài, Chiller là một giải pháp ưu việt. Tuy nhiên, việc lựa chọn hệ thống Chiller phù hợp (giải nhiệt nước hay giải nhiệt gió) đòi hỏi sự cân nhắc kỹ lưỡng về chi phí đầu tư, không gian lắp đặt, chi phí vận hành và các yếu tố môi trường. Hiểu rõ những ưu điểm và nhược điểm của từng loại sẽ giúp chủ đầu tư đưa ra quyết định thông minh, đảm bảo hiệu quả hoạt động và tuổi thọ cho hệ thống.
